30 Принципиальная тепловая схема электростанции.

Принципиальная тепловая схема (НТО электростанции определяет основное содержание технологического процесса преобразования тепловой

энергии на электростанции. Она включает основное и вспомогательное теплоэнергетическое оборудование, участвующее в осуществлении этого процесса и входящее в состав пароводяного тракта электростанции.

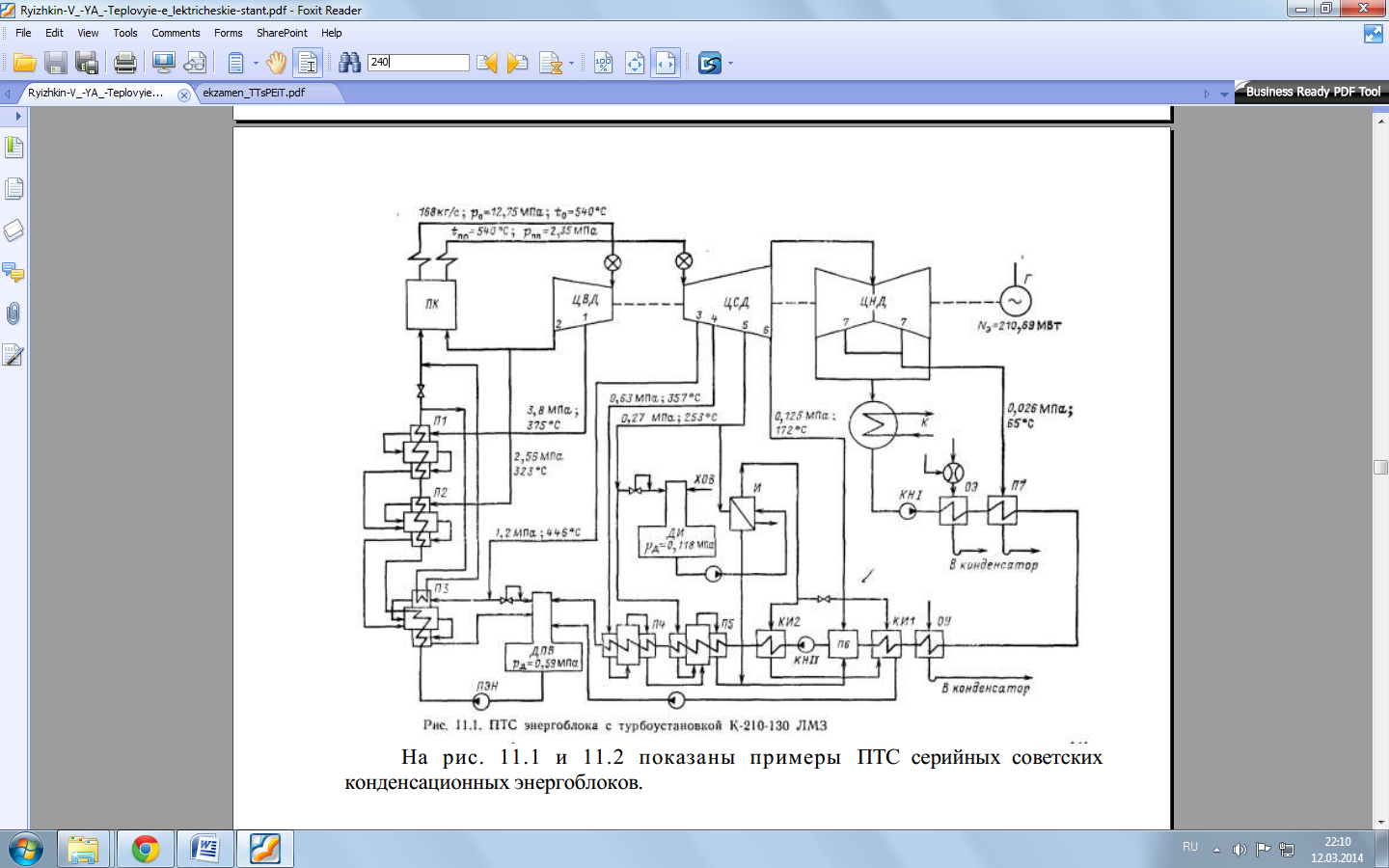

На чертеже, изображающем ПТС, показывают теплоэнергетическое оборудование вместе с линиями (трубопроводами) пара, воды, конденсата и других теплоносителей, связывающими это оборудование в единую установку. Принципиальная тепловая схема изображается обычно как одноагрегатная и однолинейная схема, одинаковое оборудование изображается в схеме условно 1 раз: линии технологической связи одинакового назначения также показывают в виде одной линии, т.е. каждый элемент данного рода показывают в ПТС 1 раз.

Принципиальная тепловая схема КЭС ввиду блочной структуры электростанции является, как правило. ПТС энергоблока. В ее состав, кроме основных агрегатов и связывающих их линий пара и воды, входят: регенеративные подогреватели высокого и низкого давления, деаэратор питательной воды, трубопроводы отборного пара к подогревателям, питательная установка, включающая обычно питательные и бустерные насосы и их привод, конденсатные и дренажные насосы, блочная обессоливающая установка. При термической водоподготовке в схему включают испарительную установку. На первых энергоблоках КЭС принято устанавливать сетевую подогревательную установку для отопления зданий жилого поселка и служебных помещении электростанций.

Для мощных энергоблоков характерно использование паротурбинных приводов питательных насосов, а для котлов пол наддувом и приводных паровых турбин воздуходувок. Во вновь проектируемых турбоустановках первые два ПНД после конденсатора — смешивающего типа для повышения надежности и экономичности схемы. В связи с этим чисто ступеней конденсатных насосов увеличивается до трех.

И зависимости от вида сжигаемого топлива в тепловую схему включают: калориферную установку предварительного подогрева котельного воздуха на отборном парс или с использованием горячего конденсата ПНД; линии отвода пара на разогрев топлива и на его предварительную подсушку.

При составлении Г1ТС решают вопрос о схеме отвода дренажей греющего пара (каскадную или с дренажными насосами), о наличии в регенеративных подогревателях охладителей пара и дренажа, об использовании в деаэраторах питательной воды постоянного или скользящего давления и выборе этого давления, об использовании протечек пара из уплотнений роторов турбины, стопорных и регулирующих клапанов, протечек уплотнений питательных и бустерных насосов в системе регенеративного подогрева воды.
