Блок-диаграмма

5. Перейдем на блок-диаграмму, выбрав пункты главного меню Window-» Show Diagram.

5. Выберем функцию Multiply (Умножение) из палитры Функций в разделе Functions-»Numeric (Арифметические функции). Поместим ее на блок-диаграмму. Для вывода на экран палитры Functions (Функций) следует щелкнуть правой кнопкой мыши в рабочем пространстве блок-диаграммы.

6. Выберем функцию Add (Сложение) из палитры Функций в разделе Functions-»Numeric (Арифметические функции). Поместим ее на блок-диаграмму.

7. Выберем числовую константу из палитры Функций в разделе Functions-»Numeric (Арифметические функции). Поместим две числовые константы на блок-диаграмму. После размещения числовой константы на блок-диаграмме поле ввода ее значений подсвечивается и готово для редактирования.

• Одной константе присвойте значение 1,8 , другой 32,0.

• Если значение в константу не введено сразу после ее размещения на блок-диаграмме, следует использовать инструмент ВВОД ТЕКСТА.

	На иллюстрациях, демонстрирующих соединение, стрелка показывает, где произвести щелчок мышью, а число на стрелке – сколько раз необходимо щелкнуть.

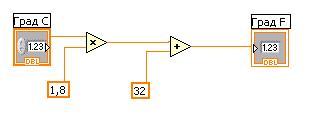

	Соединим объекты блок-диаграммы с помощью инструмента СОЕДИНЕНИЕ, показанного слева:

• Для соединения двух объектов на блок-диаграмме инструментом СОЕДИНЕНИЕ следует нажать левой кнопкой мыши на одном из объектов и, не отпуская кнопку, перевести инструмент на другой объект, как показано на иллюстрации ниже. Последовательность соединения не имеет значения.

• Проводник данных можно изгибать, закрепив его щелчком мыши и переместив курсор в перпендикулярном направлении. Нажав пробел, можно переключить направление движения проводника.

• Для идентификации полей ввода/вывода данных узла или функции следует щелкнуть на выбранном объекте правой кнопкой мыши и в контекстном меню выбрать пункт Visible Items-»Terminals. Чтобы вернуться к прежнему виду объекта, следует повторить ту же последовательность действий.

• При наведении инструмента СОЕДИНЕНИЕ на поле ввода/вывода данных поле начинает мигать, показывая, что щелчок мыши подключит к нему проводник данных. При этом появляется всплывающая подсказка с указанием имени поля ввода/вывода.

• Для отмены начала соединения следует нажать <Esc>, либо щелкнуть правой кнопкой мыши или щелкнуть инструментом СОЕДИНЕНИЕ на поле - источник соединения.

9. Перейдем на лицевую панель, выбрав в главном меню пункт Window»Show Panel.

10. Сохраним ВП, он будет использоваться позднее.

1. Выберем пункт главного меню File-»Save.

Совет. Все ВП этого курса следует сохранять в каталоге c:\exercises\LV Basics I.

b. В диалоговом окне введем Преобразование С в F (начало).vi

c. Нажмем кнопку Save.

Запуск вп

11. Введем число в элемент управления и запустим ВП.

	Для ввода числа в элемент управления следует использовать инструмент УПРАВЛЕНИЕ, показанный слева, или инструмент ВВОД ТЕКСТА.
	Нажмем кнопку Run, показанную слева, чтобы запустить ВП.
	Введем несколько разных значений температуры и запустите ВП.

11. Закроем ВП, выбрав пункт главного меню File-»Close.

Вот мы и сделали наш первый Виртуальный прибор. Не правда ли, все довольно понятно и несложно!
