Е. Упражнение 2-1. Вп Редактирование

Цель: Отредактировать ВП

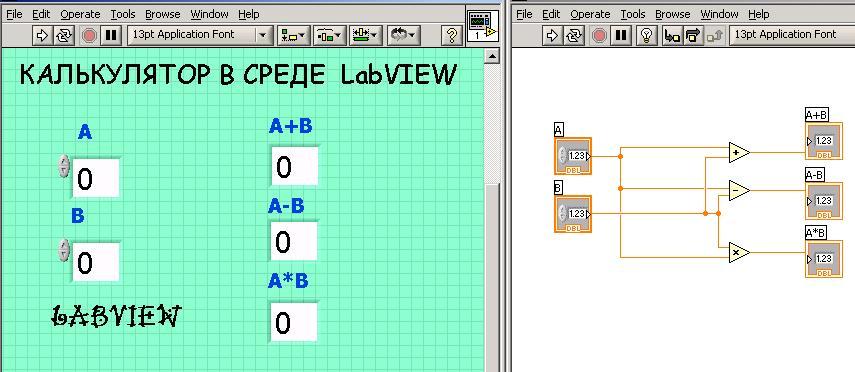

Ниже приведена последовательность действий для изменения существующего ВП Редактирование таким образом, чтобы его лицевая панель выглядела, как показано ниже. Также необходимо соединить объекты на блок-диаграмме для приведения ВП в рабочее состояние.

Примечание. В случае совершения ошибки можно воспользоваться пунктом менюEdit>>Undo

Лицевая панель

    1. Выберем пункт главного менюFile->>Open, укажем папку c:\exercises\LV basics I и откроем Редактирование калькулятор.vi

Давайте постараемся представить ВП калькулятора в виде

    1. Изменим положение трех цифровых элементов отображения данных сложения: вычитания и умножения двух чисел.

  1. С помощью инструмента ПЕРЕМЕЩЕНИЕ, показанного слева, выделим область лицевой панели, охватив все три элемента отображения. Нажмем мышью на одном из них и переместим на новое место. При этом переместятся все три элемента отображения.

    1. Выровняем три элемента отображения данных по вертикали с левого края, равномерно распределите пространство между ними, сгруппируем их и закрепим их местоположение на лицевой панели.

  1. С помощью инструмента ПЕРЕМЕЩЕНИЕ выделите область лицевой панели, охватив все три светодиода.

  1. Чтобы выровнять элементы по вертикали с левого края, в пункте меню инструментальной панели Align Objects выберите опциюLeft Edger, показанную слева.

  1. Чтобы равномерно распределить пространство между элементами, в пункте меню инструментальной панели Distribute Objects выберите опцию Vertical Centers, показанную слева.

  1. Чтобы сгруппировать элементы, в пункте меню инструментальной панели Reorderвыберите опциюGroup.

  1. Чтобы закрепить местоположение элементов на лицевой панели, в пункте меню инструментальной панели Reorderвыберите опциюLock.

    1. Изменим цвет лицевой панели ВП.

      1. С помощью инструмента ОКРАШИВАНИЕ, показанного слева, щелкнем правой кнопкой мыши по полю лицевой панели для вывода цветовой палитры.

      1. Установим понравившийся нам цвет.

    1. Выровняем два цифровых элементов управления, расположенных в левой части лицевой панели, аналогично.

    2. Отредактируем собственную метку.

      1. С помощью инструмента ВВОД ТЕКСТА, показанного слева, щелкните правой кнопкой мыши на собственной метке элемента отображения, в котором будет выдано значение произведения чисел.

Появится маленькое окно ввода текста с курсором в левой части, готовое к вводу текста.

      1. Удалим a и напечатаемА*B.

    1. Создадим свободную метку с текстом КАЛЬКУЛЯТОР В СРЕДЕ LabVIEW

      1. С помощью инструмента ВВОД ТЕКСТА, щелкнем в нужном месте лицевой панели и введем текст КАЛЬКУЛЯТОР В СРЕДЕ LabVIEW. Выделим текст для последующего редактирования.

      1. В инструментальной панели лицевой панели найдем кнопку Text Settingsи в выпадающем меню выберем размер, шрифт, цвет шрифта и стиль начертания символов букв.

      1. Аналогично можно отредактировать все собственные метки элементов управления и отображения.

Блок-диаграмма

    1. Перейдем на блок-диаграмму, выбрав пункт главного меню Window»Show Diagram. Соединим терминалы данных блок-диаграммы, как показано ниже:

  • Функция Умножение (Multiply) умножает значения, введенные в числовые элементы управления А и В.

  • Функция Сложения (Add) складывает значения, введенные в числовые элементы управления А и В.

  • Функция Вычитания (Subtract) вычитает значения, введенные в числовые элементы управления А и В.

    1. Используя инструмент СОЕДИНЕНИЕ, соединим проводниками данных объекты блок-диаграммы. Для этого:

  • Войдем в пункт главного меню Help»Show Context Help и выведем на экран окноContext Help (контекстной справки). ОкноContext Help (контекстной справки) поможет определить поля ввода данных, необходимые для соединения. Обязательные для соединения поля выделены жирным текстом, рекомендуемые для соединения поля обозначены обычным текстом, а дополнительные (необязательные) помечены светло-серым.

  • Для идентификации полей ввода/вывода данных следует щелкнуть правой кнопкой мыши по терминалу функции, и в контекстном меню выбрать пункт Visible Items»Terminal. Когда проводники данных подключены, войдите в пункт контекстного меню Visible Items»Terminal, чтобы вернуть терминалу функции прежний вид.

  • Для добавления ответвления к проводнику данных, щелкните в выбранном месте проводника.

  • Для отмены начала соединения нажмите клавишу <Esc>, щелкните правой кнопкой мыши или нажмите на источник соединения.

    1. Выберем пункт главного меню File-»Save, чтобы сохранить ВП.

    2. Перейдем на лицевую панель, выбрав пункт главного меню Window-» Show Panel.

    3. С помощью инструмента УПРАВЛЕНИЕ изменим значения элементов управления.

    4. Нажмем кнопку Run на инструментальной панели, чтобы запустить ВП.

    5. Выберем пункт главного меню File-»Close, чтобы закрыть ВП.

Конец упражнения 2-1

Дополнительные упражнения

    1. Создайте ВП, который по заданным значениям сторон существующего треугольника вычисляет его периметр и площадь по формуле Герона. Формулы надо оформить на полях свободных меток.

    2. По заданным координатам двух точек координатной плоскости найти расстояние между данными точками:

  • в двумерном пространстве;

  • в трехмерном пространстве.

© National Instruments Corporation 2-23 Учебный курс LabVIEW Основы I
