Никифоров В.М. Фатеев В.И. Рабочая тетрадь по начертательной геометрии уч пособие 2014
.pdf![](/html/2706/564/html_sSYALsKehi.hXYV/htmlconvd-tB3JSJ11x1.jpg)

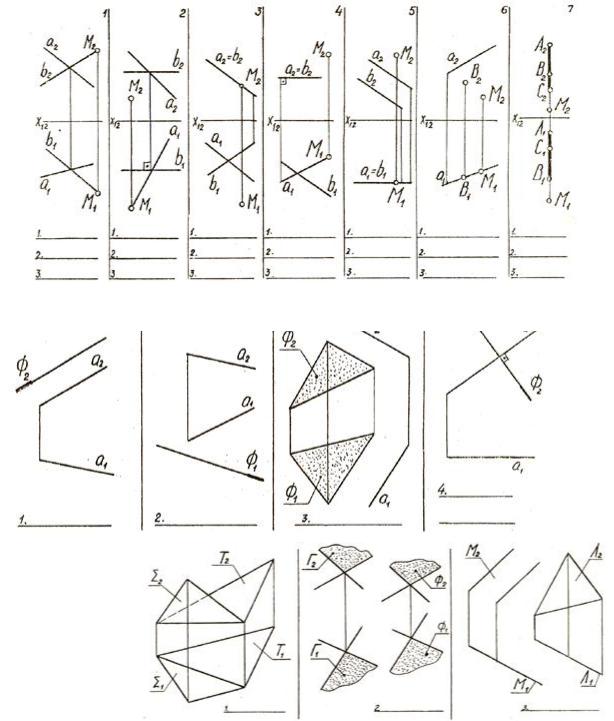

Тема 3. ЗАДАНИЕ И ИЗОБРАЖЕНИЕ ПОВЕРХНОСТЕЙ
3.1. Плоскость. Взаимное положение точки и плоскости, двух плоскостей
Вопросы
1.Запишите определитель каждой изображённой плоскости.
2.Как расположена каждая плоскость относительно П1 и П2?
3.Как расположена точка М относительно плоскости (принадлежит, не принадлежит, расположена выше, ниже, дальше, ближе по отношению к наблюдателю?
4. Запишите символически, как расположена прямая а относительно
плоскости Ф ?
5. Запишите символически, каково взаимное положение двух плоскостей – Σ и Τ, Γ и Ф, Μ и Λ.
- 11 -
![](/html/2706/564/html_sSYALsKehi.hXYV/htmlconvd-tB3JSJ12x1.jpg)

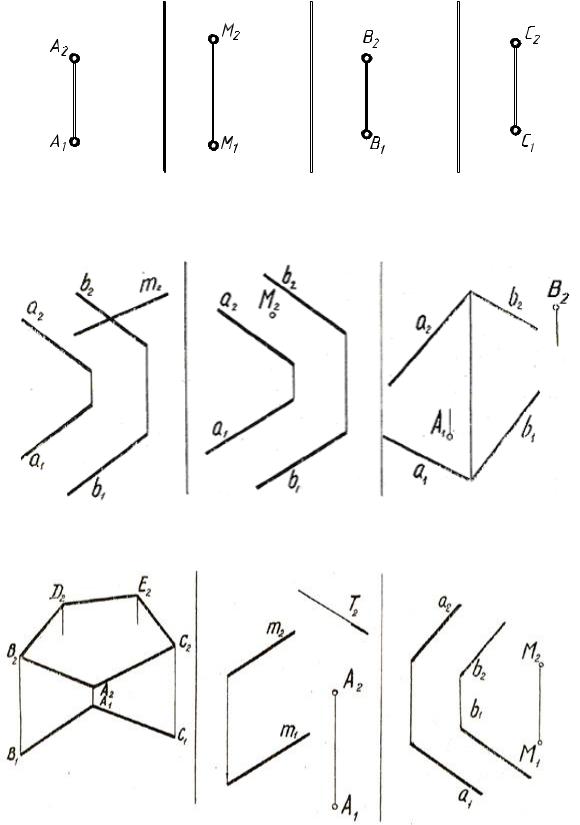

Задачи 3.1.1. Через заданные точки провести плоскости указанного клас-
са с помощью указанных определителей. В плоскости Σ |
построить гори- |
||
зонталь и фронталь. |
|
|
|
а) Σ(a, b), где a∩b, |
б) Ф(a, М), об- |
в) Т(a, b), где a∩b, |
г) Ώ(А,В,С), |
общего положения |
щего положения |
профильно - |
горизонталь- |
|
|
проецирующую |
ную |
3.1.2. Построить гори- |
3.1.3. Построить гори- |
3.1.4. |
Построить про- |
||
зонтальную проекцию |
зонтальную проекцию |
екции |
отрезка АВ, |
||
прямой m, принадле- |
точки М, принадле- |
принадлежащего |
|||
жащей |
плоскости |
жащей |
плоскости |
плоскости Σ(a,b), где |
|
Σ(a,b), где a|| b. |
Σ(a,b), где a|| b. |
a∩b. |
|
3.1.5. Построить горизонтальную проекцию плоского пятиугольника АВСDE.
3.1.6. Через точку А провести прямую l, пересекающую прямую m и параллельную плоскости Т.
3.1.7. Через точку М провести плоскость Т, параллельную плоскости Σ(a,b), где a|| b.
- 12 -
![](/html/2706/564/html_sSYALsKehi.hXYV/htmlconvd-tB3JSJ13x1.jpg)

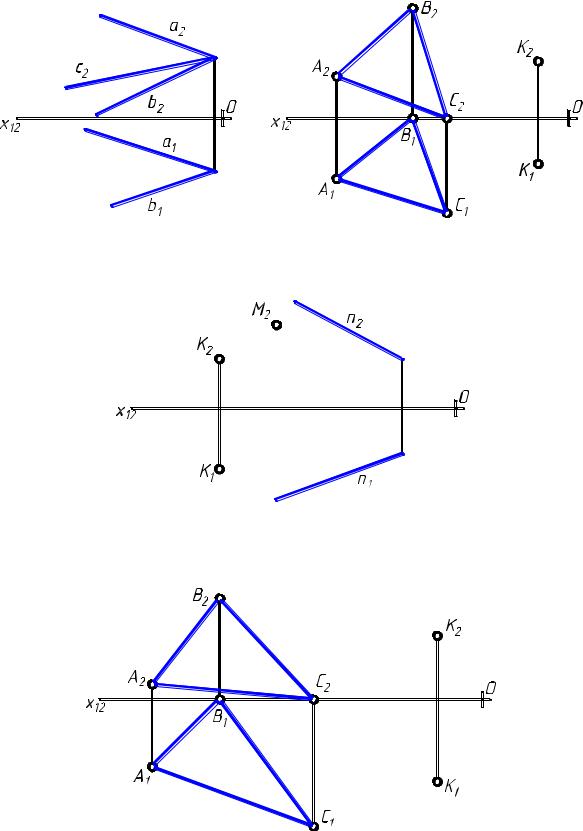

3.1.8. Построить горизонтальную проекцию прямой с, принадлежащей плоскости Σ(а∩b).
3.1.9. Через точку К провести плоскость Т(m∩n), параллельную плоскости Σ(АВС).
3.1.10. Через точку К провести горизонтально-проецирующую плоскость Т, параллельную прямой n. Построить одно из положений горизонтальной проекции М1 точки М, расположенной перед плоскостью Т.
3.1.11. Через точку К провести фронтально-проецирующую плоскость Σ , параллельную фронтали, принадлежащей плоскости Т(АВС).
- 13 -
![](/html/2706/564/html_sSYALsKehi.hXYV/htmlconvd-tB3JSJ14x1.jpg)
Задание на дом

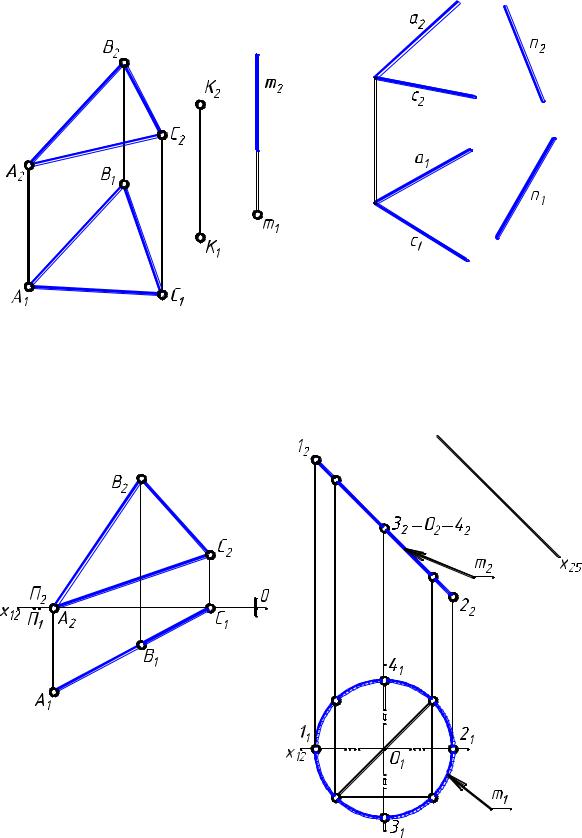

3.1.12. Через точку К провести прямую d, пересекающую прямую m и параллельную плоскости Σ (АВС).
3.1.13. Определить, параллельна прямая n плоскости Σ (а∩b), или не параллельна.
3.1.14. Построить натуральную |
3.1.15. Построить натуральную ве- |
|||||||||||||||||||||||||||||||||
величину треугольника АВС при |
личину линии m при помощи допол- |
|||||||||||||||||||||||||||||||||
помощи дополнительной плос- |
нительной плоскости П5 П2 . |
|||||||||||||||||||||||||||||||||
кости П4 П1 . |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- 14 -
![](/html/2706/564/html_sSYALsKehi.hXYV/htmlconvd-tB3JSJ15x1.jpg)

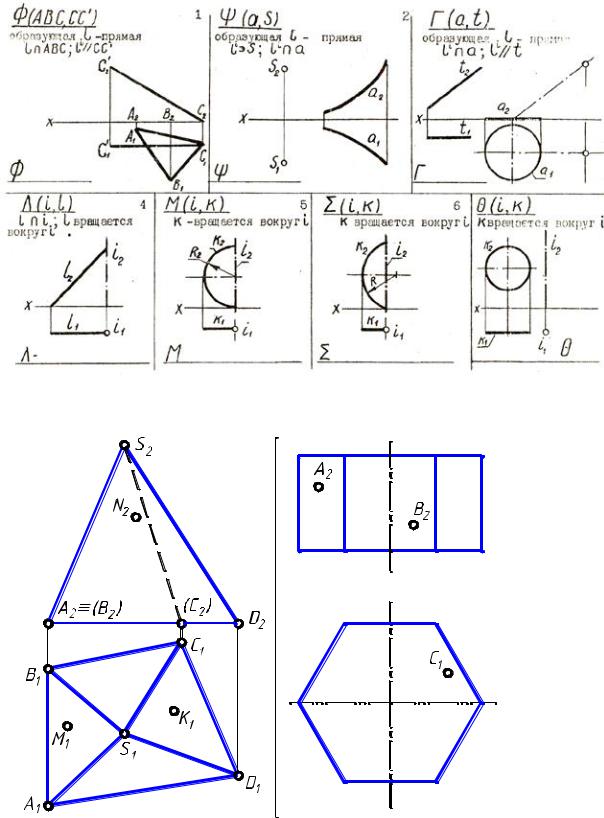

3.2. Многогранники и кривые поверхности
Вопросы
1.Каковы основные способы задания поверхностей? __________________
2.Что называется определителем поверхности? _______________________
3.Какая поверхность называется линейчатой? ________________________
4.Напишите названия поверхностей, заданных определителями.
3.2.1.Построить недостающие 3.2.2. Построить профильную
проекции точек M, N и К, принад- |
проекцию призмы и недостающие |
|||||||||||||||||||||||||||||||
лежащих граням пирамиды. |
проекции точек А, В и С. |
|||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- 15 -
![](/html/2706/564/html_sSYALsKehi.hXYV/htmlconvd-tB3JSJ16x1.jpg)

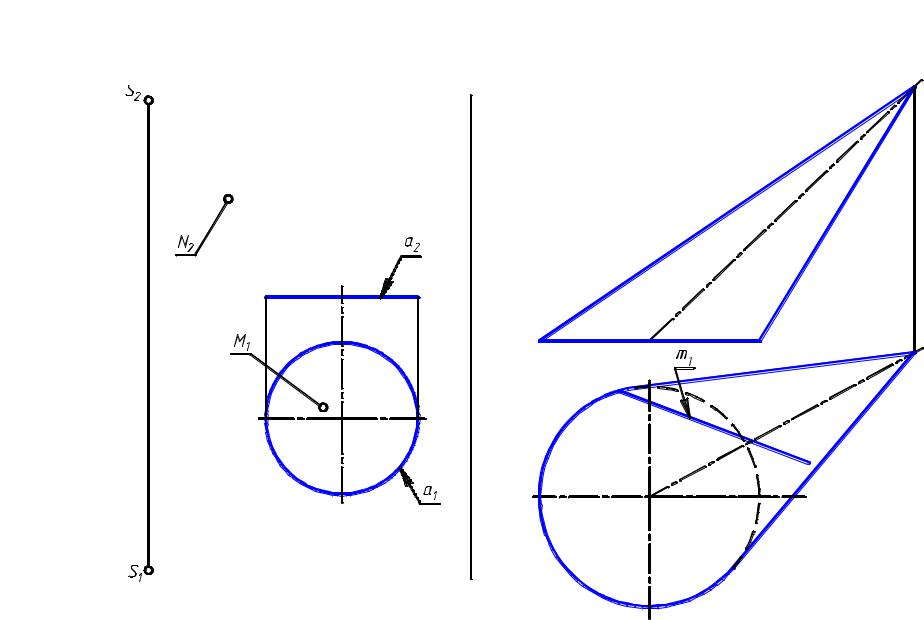

3.2.3. Построить очерки проекций отсеков конической поверхности Ф(а,S) и построить недостающие проекции точек М и N, расположенных на этой поверхности.
3.2.4. Построить фронтальную проекцию линии m, расположенной на поверхности конуса. Определить видимость этой линии.
- 16 -
![](/html/2706/564/html_sSYALsKehi.hXYV/htmlconvd-tB3JSJ17x1.jpg)
3.2.5. Построить очерки проекций отсеков цилиндрической поверхности Ψ (а, l ) и построить недостающие проекции точек М и N, расположенных на этой поверхности.
3.2.6. Построить горизонтальную проекцию линии m, расположенной на поверхности цилиндра. Определить видимость этой линии.
- 17 -
![](/html/2706/564/html_sSYALsKehi.hXYV/htmlconvd-tB3JSJ18x1.jpg)
3.2.7. Вписать в таблицу названия изображённых на рисунке элементов процесса вращения.
3.2.9. Построить очерки проекций конической поверхности вращения Ω (l, i ) и недостающие проекции точек М и N, расположенных на этой поверхности.
3.2.8. Точку А повернуть вокруг оси i на 90º по часовой стрелке.
3.2.10. Построить недостающие проекции линии m, принадлежащей поверхности конуса вращения. Определить видимость линии m.
i2
- 18 -
![](/html/2706/564/html_sSYALsKehi.hXYV/htmlconvd-tB3JSJ19x1.jpg)

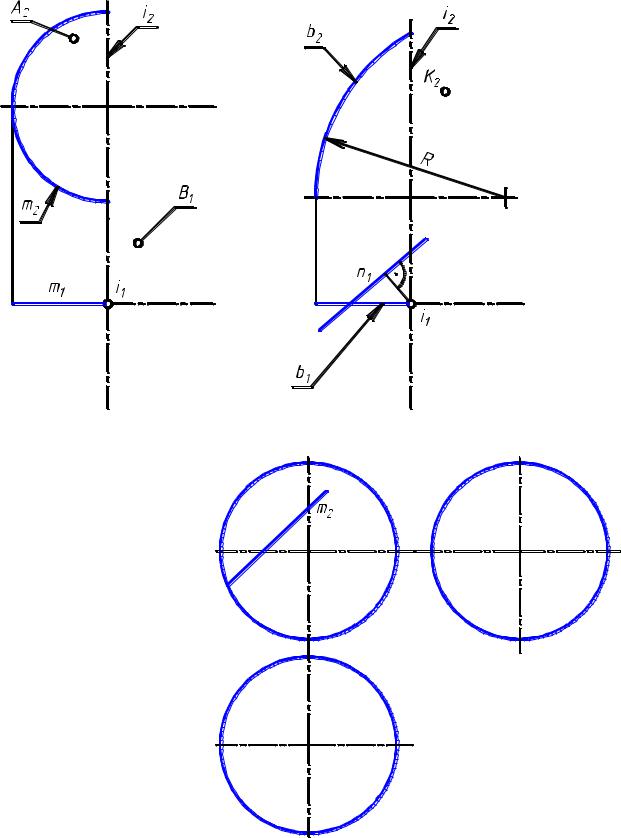

3.2.11. Построить очерки проекций сферы Ф( m , i ). Построить недостающие проекции точек А и В, расположенных на сфере.
3.2.13. Построить недостающие проекции линии m, расположенной на сфере. Определить видимость этой линии.
3.2.12. Построить очерки проекций тора Ф( b , i ). Построить недостающие проекции точки К и линии n , расположенных на торе, и определить видимость.
- 19 -
![](/html/2706/564/html_sSYALsKehi.hXYV/htmlconvd-tB3JSJ20x1.jpg)

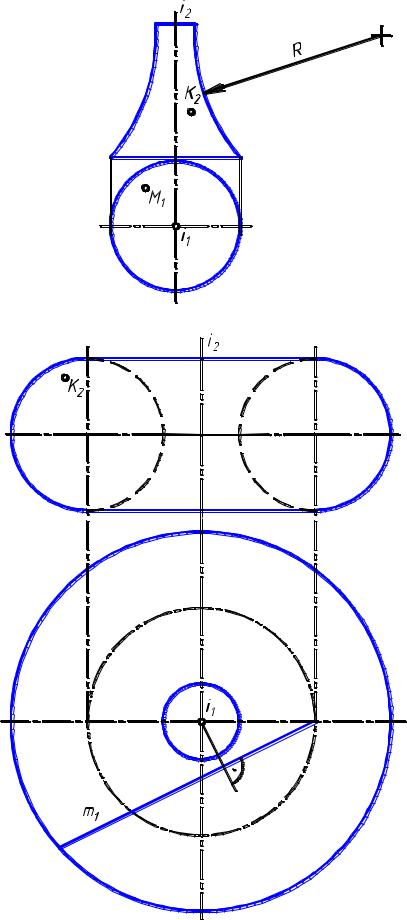

3.2.14. Построить недостающие проекции точек К и М , принадлежащих поверхности тора, определить их видимость
3.2.15. Построить горизонтальную проекцию точки К и фронтальную проекцию линии m, принадлежащих поверхности тора. Определить их видимость.
- 20 -
