2.5 Горизонтальные двух- и однотрубные системы водяного отопления

Отличаются от вертикальных разводок, тем что в них полностью или частично отсутствуют вертикальные стояки. В системах с горизонтальной разводкой труб чаще всего применяются металлополимерные (металлопластиковые илиармированные полипропиленовые) трубы, позволяющие скрытую прокладку в конструкциях стен или полов (рис. 21, 22). Для балансировки однотрубных систем применяют специальные фитинги подключения радиаторов, снабженные байпасом, который встроен в корпус фитинга. Балансировка двухтрубных систем производится установкой на радиаторы терморегуляторов. И разумеется все эти системы можно делать не только с тупиковым движением теплоносителя, но и с попутным.

рис.  14. Схемы систем отопления с двухтрубными горизонтальными разводками

рис. 15. Схемы систем отопления с однотрубными горизонтальными разводками

Применение систем с горизонтальной укладкой трубопроводов сталкивается с проблемой удаления воздуха. Современные металлополимерные трубы чаще всего укладывают в конструкцию пола или стены, кроме того, эти трубы имеют большое температурное расширение, поэтому на теплопроводах приходится делать П-, Г- или кольцеобразные компенсаторы длины. Ни о каких уклонах трубопроводов, позволяющих удалить воздух противотоком, как это делается в системах с естественной циркуляцией, здесь и речи быть не может. Поэтому эти схемы делаются только с насосной циркуляцией теплоносителя, а воздух отводится с помощью автоматических воздухоотводчиков или кранов Маевского, устанавливаемых на радиаторах либо включением в схему сепаратора воздуха.

Все рассмотренные в этих главах схемы отопления с естественной или насосной циркуляцией теплоносителя относятся к тройниковым системам соединения трубопроводов. На сегодняшний день кроме тройниковой применяются и коллекторные схемы, отличающиеся большей управляемостью систем отопления.

2.6 Коллекторные системы отопления

При радиаторном отоплении варианты подключения отопительных приборов могут быть самыми разнообразными: нижнее, верхнее, диагональное, боковое, с внутренней циркуляцией. Наиболее распространена и предпочтительна нижняя подводка, где достаточно полно реализуются все преимущества металлополимерных (металлопластиковых и армированных полипропиленовых) трубопроводов, при этом трубы скрываются в конструкции пола или плинтуса.

В последнее время при выборе схемы системы отопления загородного дома предпочтение отдается коллекторной поэтажной разводке, а также ее комбинациям с однотрубной и двухтрубной системами. Трубы скрывают в конструкции пола, а коллекторы устанавливают в центре дома в нише стены или помещают в шкафчик (рис. 23). От коллекторов к каждому радиатору подводят трубы. Практически обязательным является создание принудительной циркуляции в системе, что достигается установкой одного или нескольких циркуляционных насосов. Это позволяет уменьшить разность температур теплоносителя на входе и выходе сети системы и тем самым повысить эффективность и регулируемость нагрева, а также избежать лишнего расхода материалов, упростить систему, сделать ее более компактной. Каждый отвод коллектора может быть снабжен своей запорной арматурой — шаровыми кранами, что позволяет в некоторых схемах отключить от циркуляции любой радиатор системы, никоим образом не влияя на работу других приборов отопления. Более того, каждый контур отопления, находящийся после коллекторов, это по сути самостоятельная система, которая может быть оборудована собственными насосами циркуляции, кранами и автоматикой.

рис. 16. Коллекторы

Коллекторные схемы отопления чаще всего выполняются для двух- и однотрубных горизонтальных разводок и на сегодняшний день практически вытеснили тройниковые горизонтальные разводки.

рис. 17. Двухтрубная лучевая горизонтальная разводка системы отопления

На главном стояке каждого этажа располагаются коллекторы, подающий и обратный. От коллекторов подающие и обратные трубопроводы подводятся под полом или в стене к каждому радиатору на этаже. Нужно стремиться к тому, чтобы каждое из колец было примерно одинаковой длины. Если это не так, то каждое из тепловых колец может быть снабжено собственным циркуляционным насосом и собственной автоматической регулировкой температуры теплоносителя, причем регулировка температуры на каком-либо тепловом кольце почти никак не отразится на других тепловых контурах. В связи с тем, что трубы отопления находятся в стяжке пола, необходимо на каждом радиаторе установить воздушные краны (рис. 24) или автоматический воздухоотводчик размещают на коллекторе либо воздухоотводчики устанавливают и на радиаторах, и на коллекторе.

Недостаток данной системы в том, что трубопроводы имеют большую протяженность.

При грамотном расчете системы отопления можно отказаться от радиаторов, при этом замкнутые тепловые кольца прячутся в конструкцию пола (рис. 25). Эта система отопления называется «теплый пол». Чаще всего она выполняется как дополнительная, но при правильном расчете может полностью заменить радиаторную систему отопления.

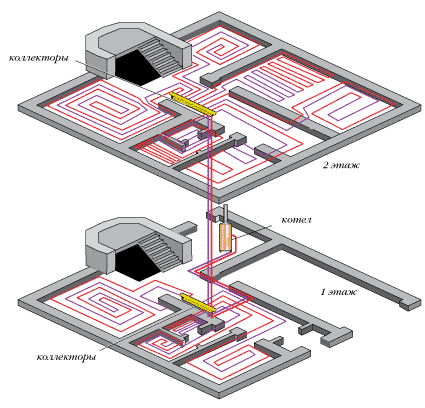

рис. 18. Коллекторная система отопления «теплый пол»

Напольное отопление обеспечивает комфортные условия — тепловые потоки распределены по всей площади полов, а температура равномерно понижается по высоте помещения. При радиаторном отоплении температура воздуха, наоборот, повышается по высоте помещения, что вызывает сильную конвекцию воздуха, которая отрывает от поверхности пола пыль и поднимает ее вверх. При напольном отоплении естественное перемещение воздуха ограничено, в связи с чем пыли в доме будет меньше.
