3. Конструкция, подготовка к работе и регулировки агрегата для выполнения (проектируемого процесса).
Машина: Сеялка лесная универсальная СЛУ-5-20, ширина захвата 1,5 метра.
Назначение: Предназначена для высева мелких, сыпучих семян (сосны, ели, лиственницы и др.) и применяется для работы в закрытых и открытых грунтах.
Рис. 1. Сеялка лесная универсальная СЛУ-5-20
1– ответное звено автосцепки;
2 – шарнир;
3, 4 – тяги;
5 – сменный бункер;
6 – боковины;
7 – загортачи;
8 – бороздообразующий каток;
9 – поперечный брус;
Семена высеваются непрерывным потоком катушечным желобчатым аппаратом. Он состоит из коробки и расположенных внутри неё желобчатой катушки, холостой муфты, розетки и приводного вала. Ребра катушки проходят в прорезях розетки, а муфта надета на хвостовые катушки и своими выступами проходит в вырезы на правой боковине коробки. Воздействуя на вал, можно перемещать катушку вместе с муфтой влево или вправо. Когда катушка выдвигается из коробки, освободившуюся часть занимает холостая муфта, насаженная на вал вплотную к катушке.
Возможен верхний и нижний высевы: в первом случае катушка вращается в ту же сторону, что и бороздообрабатывающий каток, во втором – в противоположную.
Способ высева устанавливают в зависимости от размера семян: нижним высевают мелкие, верхним – крупные. Опорожняют коробку через откидное дно. По семяпроводам семена поступают в подготовленные катком бороздки. Высев семян регулируют изменением частоты вращения катушки путем смены шестерен приводного механизма, а также выдвижением катушки через левую стенку коробки.
При использовании сеялки в теплице на наконечники семяпроводов надевают делители, которые распределяют поток семян, выходящий из семяпровода на две части и направляют их в две соседние посевные бороздки. Таким образом образуется 20-строчный посев. Вместимость бункера для семян составляет 0,05 м3, ширина захвата, включая одностыковое междурядье, - 1,5 м, масса сеялки - 300 кг.
Бороздообразователь состоит из цилиндрического катка диаметром 410мм и 20 колец трапецеидального сечения. Ширина посевных бороздок для хвойных пород 20 мм, для лиственных – 30 мм.
Сеялку поставляют в двух вариантах: для агрегатирования с самоходным шасси Т-16М и с тракторами Т-25А/40АМ, МТЗ-80/82.
Сеялка обеспечивает ленточный посев семян по схеме 10-30-10-30-10, а также посев с равномерным размещением посевных строк в ленте: 5, 10 и 20-строчный.
Техническая характеристика
Тип |
Навесная |
Агрегатируется с тракторами |
Т-16М, Т-40АМ, ЛТЗ-55, МТЗ-80/82 |
Число посевных строчек |
5; 6; 10; 20 |
Рабочая ширина захвата, м |
1,5 |
Количество высевающих аппаратов, шт. |
10 |
Вместимость бункера, куб. дм. не менее |
50 |
Рабочая скорость, км/ч |
4-6 |
Производительность за 1 ч основного времени, га |
0,5 |
Габаритные размеры, мм: (д-ш-в) не более В варианте на заднюю навеску трактора: В варианте с шасси Т-16М: |
1300-1500-890 2820-2000-2500 |
Масса, кг С комплектом сменных частей, кг В варианте на заднюю навеску трактора В варианте с шасси Т-16М |
340 280 270 |
Обслуживающий персонал, чел. |
1 |
5.1. Сеялка СЛУ-5-20, агрегатируемая с трактором Т-16М. Объем работ 6 га.
5.2. Расчет тягового сопротивления бессошниковой сеялки.
Rм = K·Bр , Н ,
где K – коэффициент удельного сопротивления машины на один метр ширины захвата, Н/м (прил. 2);
Bр – рабочая ширина захвата, м.
Rм = 1100·1,5 = 1650 , Н
5.3. Выбор скорости и рабочей передачи.
η = Rагр/Pкр ,
где η – коэффициент использования тягового усилия трактора;
Rагр – сопротивление агрегата, Н;
Pкр – тяговое усилие на крюке, Н.
За рабочую принимается та передача, на которой коэффициент использования имеет значения, более близкие к оптимальным. Оптимальные значения коэффициента 0,85- 0,95.
η = 1650/2,3 = 0,7
За рабочую передачу принимаем V передачу трактора.
5.4. Расчет производительности культиватора.
Wсм = 0,1·B·Vр·Tсм·Km , га/см ,
где B –ширина захвата культиватора, м;
Vр – рабочая скорость движения агрегата, км/ч.
Vр = Vm·εn , км/ч ,
где Vm – теоретическая скорость движения агрегата на установленной (для данного вида работ) передаче; берется из технической характеристики трактора, км/ч;
εn – коэффициент, характеризующий потери на буксование и извилистость хода; εn = 0,75-0,98;
Vр = 16,4·0,8 = 13,12 , км/ч
Km – коэффициент использования рабочего времени; Km = Tр/ Tсм;
Tсм – продолжительность смены, ч;
Tр – чистое рабочее время на выполнение процесса, ч.
Tсм принимаем равным 8 ч;
Tр принимаем равным 6 ч.
Km = 6/8 = 0,75
В зависимости от условий и сложности выполняемого процесса Km принимается в пределах 0,7-0,95.
0,1 – переводной коэффициент, дающий размерность производительности в гектарах.
Wсм = 0,1·1,5·13,12·8·0,75 = 11,8 , га/см
5.5. Определение состава машинно-тракторного парка.
Количество тракторо-смен определяется по формуле:
Nm.c. = Q/ Wсм , тр/см ,
где Nm.c. – количество тракторо-смен;
Q – объем работ, га;
Wсм – сменная производительность, га/см.
Nm.c. = 6/11,8 = 0,5 , тр/см
Количество агрегатов mагр = 1.
5.6. Расчет горюче-смазочных материалов.
Qсм = qp·tp+qx·tx+q0·t0 , кг/см ,
где qp, qx, q0 – расход топлива (кг) за час при рабочем режиме; при холостых переездах и на остановках (прил. 3);
tp, tx, t0 – время работы двигателя (в час) в течение смены на соответствующих режимах. Можно принять:
tp - 80% от продолжительности смены;
tx - 15% от продолжительности смены;
t0 - 5% от продолжительности смены.
Qсм = 3,0·6,4+2·1,2+0,7·0,4 = 21,88 , кг/см
По видам работ рассчитывается расход топлива на один гектар
Qга = Qсм/Wсм , кг/га ,
где Wсм – сменная производительность агрегата, га/см.
Qга = 21,88/11,8 = 1,85 , кг/га
5.7. Расчет затрат труда на лесовосстановительные работы.
H = 1+nр/Wr , чел.ч/га ,
где (1+nр) – бригада, обслуживающая агрегат (1 - тракторист);
nр – дополнительные рабочие, обслуживающие агрегат (прицепщики, сажальщики и др.);
Wr – производительность агрегата.
H = 1+1/11,8 = 0,17 чел.ч/га

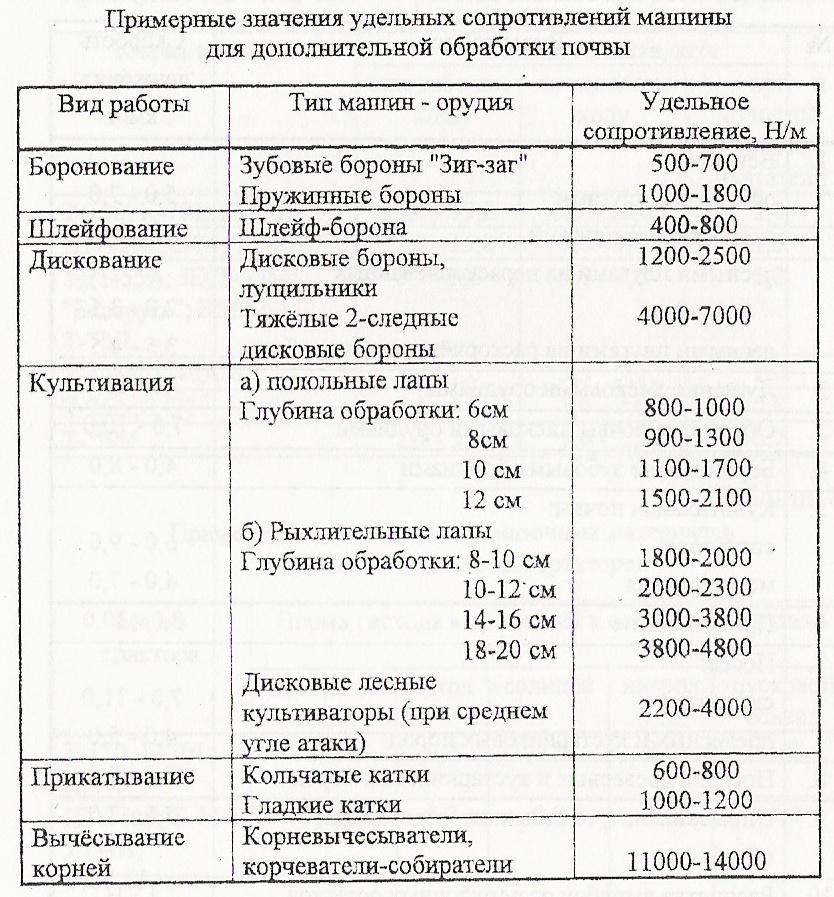

Приложение 2

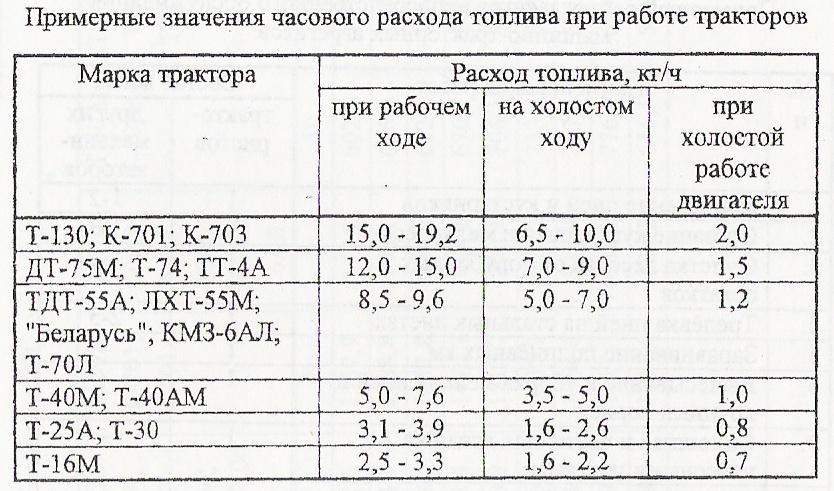

Приложение 3
