3 Лінії впливу поперечної та поздовжньої сили

будуємо використовуючи спосіб за окремими точками.



4 1. Одинична сила знаходиться над перерізом.

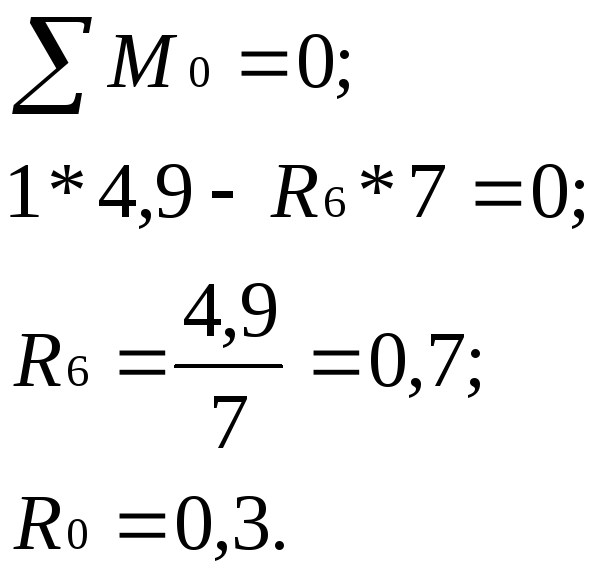

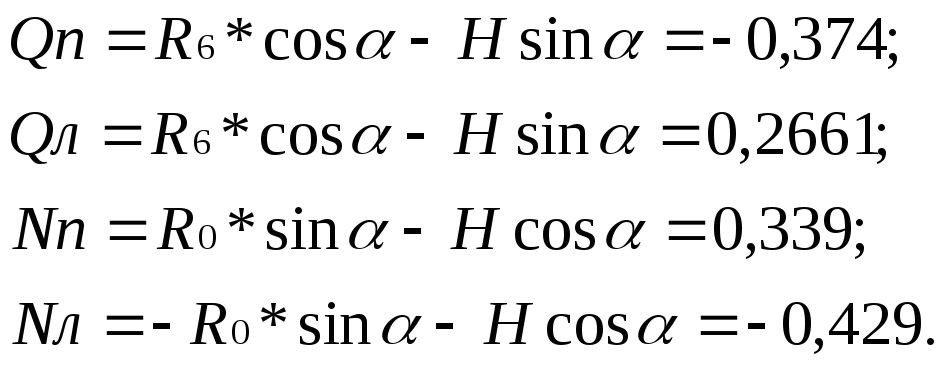

Знаходимо опорні реакції, та значення поперечної

і поздовжньої сили в цьому перерізі ліворуч,

та праворуч.

H

H

0 1 5 6

R₆

R₀

Аналогічно визначаємо значення ліній впливу коли сила знаходиться з початку над точкою 4,

а потім точкою 2.

Одинична сила над точкою 4.

Одинична сила над точкою 2

Лінію впливу згинального моменту будуємо методом накладання ліній впливу. Згідно з цим

правилом, спочатку треба побудувати лінію впливу балочного момента для тришарнірної рами.

Потім побудувати лінію впливу розпору Н, помноженого на у_к (відстань до перерізу по вісі у).

Після віднімання від лінії впливу балочного момента лінію впливу Н, отримаємо кінцевий

результат.

Лист

Виконав

Чучула А.А.

КР1.301БП.97126

Перевірив

Шкурупій О.А.

23

Зм.

Кільк.

Аркуш.

№Док.

Підпис

Дата

2.3. Побудова ліній впливу n в заданому вузлі ферми

Розрахункова схема ферми.

13

0,583м

2

11 9

0,583м

1

12 8

0,583м

 

1 2 3 4 5 6 7

2 1

1,17м 1,17м 1,17м 1,17м 1,17м 1,17м

R1R7

7м

Розріз 1 – 1.

N₉₈

N₅₈

0,583м

N₅₄

R₁ Розріз 2 – 2. R₇

0,583м

N₁₃₉

0,583м

N₉₄

0,583м

N₅₆

R₁R₇
