частина третя

Визначення переміщень в балці та рамах, від постійного навантаження

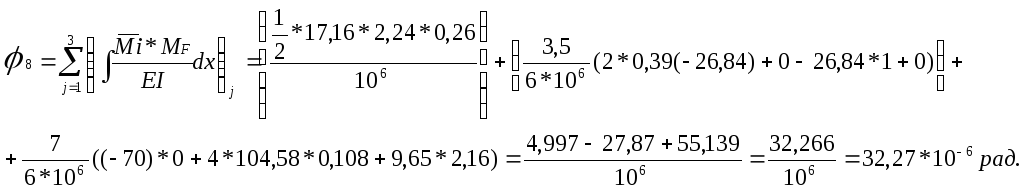

3.1. Визначення кута повороту в перерізі 8 багатодискової балки

Розрахункова схема

F = 140 кН

q = 22 кН/м М = 44 кНм

8

А F B G C D

0,504

3,5м

1,26м

1,26м

1,26м

м

7м

7м

7м

Розрахункова схема одиничного стану

0,504

М = 1

3,5м

1,26м

1,26м

м

1,26м

7м

7м

7м

Епюра МF (M: в 1см 25 кНм)

70

3,5м

17,16

1,23

9,65

26,84

0,75м

104,58

107,52 1,49м

Епюра М (одиничного стану)

0,39 1 1

0,26

0,108 0,216
