Рекомендована література

1. Чернишов П.М., Самсонов В.П., Технічна електродинаміка Навч. Посібник – Харків: Національний Технічний університет «Харківський Політехнічний інститут», 2006 – 290 с.

2. Пименов Ю.В. и др. Техническая электродинамика / Пименов Ю.В., Вольцман В.И., Муравцов А.Д. Под ред. Ю.В.Пименова: учеб. Пособие для вузов – М.: Радио и связь, 2000 – 536 с.

3. Черенков В.С., Иваницкий А.М. Техническая электродинамика. Конспект лекций – Одесса ОНАЗ им. А.С. Попова. 2006 – 160с.

4. Малков Н.А., Барышев Г.А. Основы технической электродинамики: учеб. Пособие –Тамбов: издательство Тамбовского гос. Университета, 2003 – 128с .

5. Калашников В.С., Родос Л.Я. Электродинамика и распространение радиоволн (электродинамика): Письменные лекции – С-пб.: СЗТУ, 2001 – 89 с.

6. Иванов Б.П. Сборник задач по курсу «Техническая электродинамика» –Ульяновск: УлГТУ, 2000 – 64 с.

Додаток А

Приклад оформлення розрахунково-графічної роботи

Міністерство освіти і науки України

Полтавський національний технічний університет

імені Юрія Кондратюка

Кафедра комп’ютерної інженерії

РОЗРАХУНКОВОГРАФІЧНА РОБОТА

з навчальної дисципліни «ТЕХНІЧНА ЕЛЕКТРОДИНАМІКА»

Тема: ОЦІНКА ЕФЕКТИВНОСТІ УКХ РАДІОЗВ’ЯЗКУ

Виконав(ла) студент(ка) _______навчальної групи

________________________________________

(прізвище, ім’я, по батькові)

Перевірив _______________________________

________________________________________

Полтава

2010

Приклади рішення типових завдань розрахунково-графічної роботи

Задача 1

Визначити очікувану імовірність УКХ радіозв'язку з необхідною якістю і гарантованою по місцю розташування імовірністю для траси заданої довжини.

А. Вихідні дані для розрахунку

1. Довжина траси – 40 км.

2. Місцевість середньо пересічна. Одна радіостанція розміщена в лісі з листяним покривом , друга на відкритій місцевості. Параметри ґрунту: діелектрична постійна, питома провідність.

3. Потужність передавача, що підводиться до фідера антени, .

4. Робоча частота (довжина хвиль зв'язку).

5. Передавальна і приймальня антени – типу «об'ємний вібратор» (висота опори висота штиря). Коефіцієнти підсилення антен. Коефіцієнти корисної дії фідерів антен:.

6. Вид сигналу – телефон ЧМ.

7. Мінімально припустима потужність сигналу на вході приймача:

–для відмінної якості зв'язку;

–для гарної якості зв'язку.

8. Гарантована по місцю розташування імовірність – .

Б. Необхідний ілюстративний матеріал

1. Залежність множника енергетичних утрат від довжини траси для(рис. 4).

2. Графіки імовірності УКХ радіозв'язку з урахуванням завмирань для (рис. 8).

3. Графіки імовірності по місцю розташування (рис. 5).

В. Результати розрахунку

Проміжні результати розрахунку енергетичного потенціалу радіолінії по формулі (9) і множника сумарного ослаблення радіохвиль на трасіпо формулі (10) з урахуванням вихідних даних і виразів (4), (15), а також залежностейідля відмінної і гарної якості зв'язку представлені в табл. 6.

Таблиця 6

Результати розрахунку енергетичного потенціалу радіолінії

						відмінна якість	гарна якість
17,1	-96,5	-44,5	-8	-9	-158	153,9	163,5

Аналізуючи результати, що приведені в табл. 6, відзначимо, що імовірність УКХ радіозв'язку з відмінною якістю при гарантованій по місцю розташування імовірності дорівнює нулю, тому що в даному випадку не виконується умова достовірного прийому сигналів, тобто.

Для гарної якості зв'язку при умовавиконується. У цьому випадку припустимі втрати енергії радіохвиль за рахунок завмирань можуть складати величину.

З графіка рис. 8 по отриманій величині для робочої частотина дальності зв'язкузнаходимо, що, тобто на даній трасі УКХ радіозв'язок гарної якості при гарантованій по місцю розташування імовірностііснує протягом доби з імовірністю.

Задача 2

Визначити очікувані граничні, дальності УКХ радіозв'язку при заданих величинах імовірності зв'язку необхідної якості і гарантованій по місцю розташування імовірності.

А. Вихідні дані для розрахунку по пунктах 2-7 ті ж, що: і в прикладі 1.

Припустима величина імовірності УКХ радіозв'язку необхідної якості .

Б. Необхідний ілюстративний матеріал той же, що й у прикладі 1.

В. Результати розрахунку

Для визначення очікуваних відстаней УКХ радіозв'язку при заданих вихідних даних повинні бути побудовані залежності – з використанням формул (3), (4), (15) і графіків на рис. 4, 5, 8, а також визначене значення енергетичного потенціалу радіолініїпо формулі (9).

Результати розрахунку проміжних параметрів, а також величини ослаблення на трасі для різних значень d = 15; 10; 20; 30; 40; 50; 60 км представлені в табл.7.

Таблиця 7

Результати розрахунку проміжних параметрів та величини ослаблення на трасі для різних значень d = 15; 10; 20; 30; 40; 50; 60 км

1	-64,5	-11	-8	-9	0	-92,5
5	-78,5	-20	-8	-9	0	-115,5
10	-84,5	-26,5	-8	-9	0	-128
20	-90,5	-37	-8	-9	0	-144,5
30	-94	-41,5	-8	-9	0	-152,5
40	-96,5	-44,5	-8	-9	-1	-159
50	-98,5	-46,5	-8	-9	-2,1	-164,1
60	-100	-50	-8	-9	-3.2	-170,2

Величини визначалися з графіка на рис.8 при за даної імовірності зв'язку .

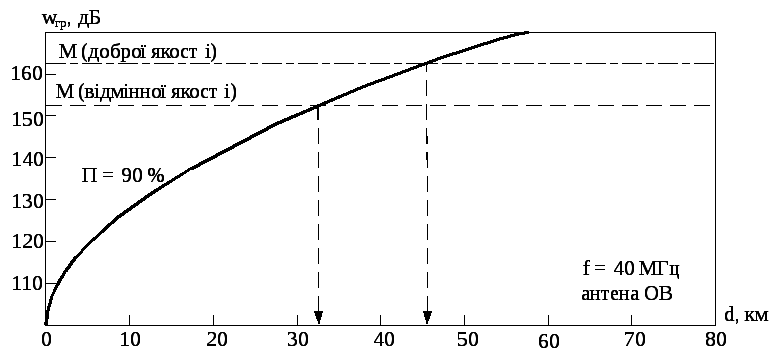

На рис. 11 приведена залежність – побудована за даними табл.7. Як випливає з табл.1, енергетичний потенціал радіолінії складає:

–для відмінної якості;

–для гарної якості зв'язку.

Провівши на рис.11 прямі з рівнями, обумовленими розрахованими значеннями енергетичного потенціалу радіолінії по точках перетинання цих прямих із залежністю – знаходимо очікувані значення граничних відстаней УКХ радіозв'язку. У даному випадку ці дальності складають:

–для відмінної якості;

–для гарної якості зв'язку.

Задача 3

Побудувати залежність гарантованої імовірності по місцю розташування від дальності зв'язку, тобто для УКХ радіо на радіостанціях середньої потужності при заданій імовірності зв'язку з необхідною якістю.

А. Вихідні дані для розрахунку

1. Місцевість середньо пересічена. Обидві радіостанції розміщені на узліссях . Параметри ґрунту: діелектрична постійна , питома провідність.

.

2. Потужність передавача, що підводиться до фідера антени: .

3. Робоча частота ().

4. Передавальна і приймальна антени

- типу «штир» ():

; ;

- типу «об'ємний вібратор» ():

; ;

5. Вид сигналу – телефонний ЧМ.

6. Мінімально припустима потужність сигналу на вході приймача:

–для відмінної якості зв'язку;

–для гарної якості зв'язку.

7. Необхідна імовірність зв'язку з якістю не гірше заданої – 90%.

4. Імовірність по місцю розташування .

Б. Необхідний ілюстративний матеріал

1. Залежність множника від довжини траси для ƒ=20 МГц (рис. 3).

2. Графіки імовірності по місцю розташування (рис. 5).

3. Графік імовірності УКХ радіозв'язку з урахуванням завмирань для ƒ=20 МГц (рис. 6).

В. Результати розрахунку

Результати розрахунку енергетичного потенціалу радіолінії М_[дБ] і втрат на трасі зв'язку при різних вихідних даних приведені в табл.8.

За отриманими результатами побудовані залежності – і, які представлені відповідно на рис. 12-14.

Таблиця 8

Результати розрахунку енергетичного потенціалу радіолінії М_[дБ] і втрат на трасі зв'язку при різних вихідних даних

Параметри				Тип антени		Довжина траси d, км
						50		70		90		110		130
				Штир ОВ		3 12,5		3 12,5		3 12,5		3 12,5		3 12,5
				Штир ОВ		3 2,5		3 2,5		3 2,5		3 2.5		3 2,5
				Штир ОВ		4,22 13,62		4,22 13,62		4,22 13,62		4,22 13,62		4,22 13,62
				Штир ОВ		-92,46		-95,58		-97,58		-99,24		-100,8
				Штир ОВ		-68 -47		-73 -57		-78 -62		-82 -68		-85 -74
				Штир ОВ		0		0		0		0		0
				Штир ОВ		-6		-6		-6		-6		-6
			Штир ОВ		0		0		0		0		0
			Штир ОВ		-1		-2.8		-4.2		-5,8		-7,4
			Штир ОВ		-161,46 -140,46		-171,2 -152,38		-180,6 -163,78		-187,04 -173,04		-193,221 -182,22
			Штир ОВ		-167,46 -146.46		-177,2 -158,38		-186,6 -169.78		-193,04 -179,04		-199,22 -188,22
		Відмінна якість Гарна якість	Штир ОВ Штир ОВ		-135,2		-135.2		-135.2		-135.2		-135,2
		Гарне якість	Штир ОВ		-141,3		-141,3		-141,3		-141,3		-141,3
		Відмінна якість	Штир ОВ		169,2 165.2		169,2 165,2		169,2 165,2		169,2 165,2		169,2 165,2
		Гарне якість	Штир ОВ		175,3 171,3		175,3 171,3		175,3 171,3		175,3 171,3		175,3 171,3

Рисунок 1 – Енергетичні втрати на УКХ радіолінії

Рисунок 2 – Енергетичні втрати на УКХ радіолінії

Рисунок 3 – Енергетичні втрати на УКХ радіолінії

Рисунок 4 – Енергетичні втрати на УКХ радіолінії

Рисунок 5 – Графік імовірності УКХ радіозв’язку по місцезнаходженню

Рисунок 6 – Графік імовірності УКХ радіозв’язку з урахуванням завмирань

Рисунок 7 – Графік імовірності УКХ радіозв’язку з урахуванням завмирань

Рисунок 8 – Графік імовірності УКХ радіозв’язку з урахуванням завмирань

Рисунок 9 – Графік імовірності УКХ радіозв’язку з урахуванням завмирань

Рисунок 10 – Графік імовірності УКХ радіозв’язку з урахуванням завмирань

Рисунок 11 – Залежність

Рисунок 12 – Залежність

Рисунок 13 – Залежність

Рисунок 14 – Залежність
