Билеты итоговой аттестации

Билет итоговой аттестации

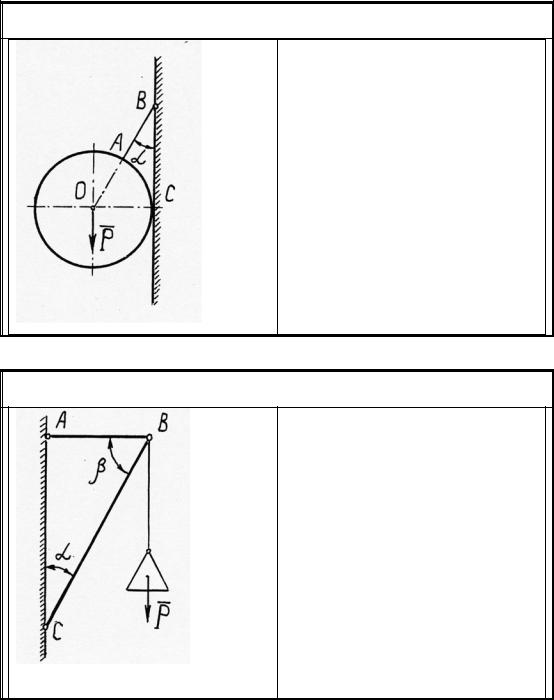

К вертикальной гладкой стене подвешен на тросе АВ однородный шар весом Р = 30Н. Трос АВ составляет со стеной угол α = 30˚. Определить натяжение троса и давление шара на стену.

Билет итоговой аттестации

Стержни АВ и ВС соединены между собой и с вертикальной стеной при помощи шарниров. На шарнирный болт В действует вертикальная сила Р = 50Н. Определить реакции этих стержней на шарнирный болт В, если угол α = 30˚ и угол

β = 60˚.

Билет итоговой аттестации

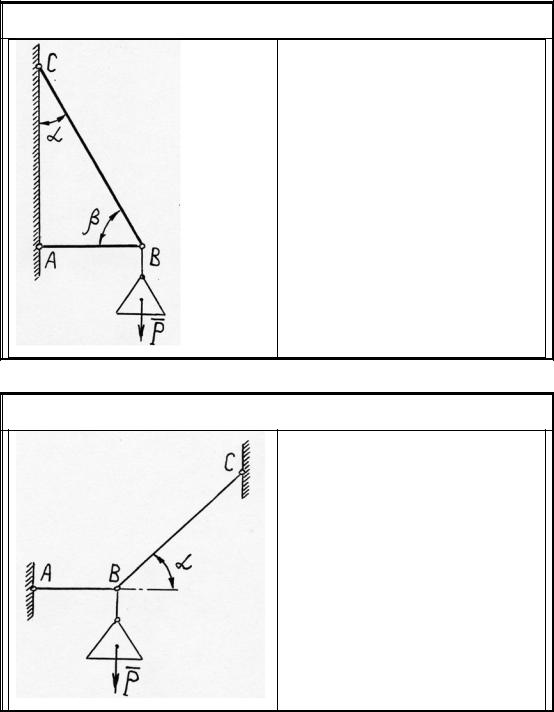

Стержни АВ и ВС соединены между собой и с вертикальной стеной при помощи шарниров. На шарнирный болт В действует вертикальная сила Р = 40Н. Определить реакции этих стержней на шарнирный болт В, если угол α = 30˚ и угол

β = 60˚.

Билет итоговой аттестации

Груз весом Р = 100Н удерживается в равновесии тросами АВ и ВС. Найти натяжение тросов, если трос АВ горизонтален, а трос ВС образует с горизонтом угол α = 45˚.

Билет итоговой аттестации

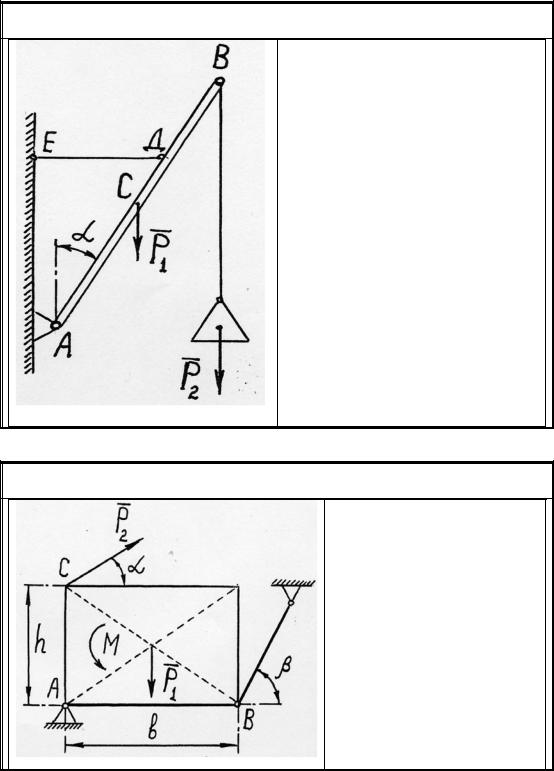

Подъемное устройство состоит из однородного стержня АВ длиной l = 3м, весом Р1 = 150Н, соединенного со стеной при помощи шарнира А. Стержень АВ образует с вертикалью угол α = 30° благодаря натянутому горизонтальному тросу СЕ. Вес груза Р2 = 200Н; АС =

СВ = 1,5 м; AD = 2м.

Билет итоговой аттестации

Определить реакции связей плоской конструкции, если

Р1 = 0,6кН, Р2 = 1кН, b = 1,5м, h = 1м, М = 3 кН·м

(момент пары), угол α = 30˚, угол β = 60˚.

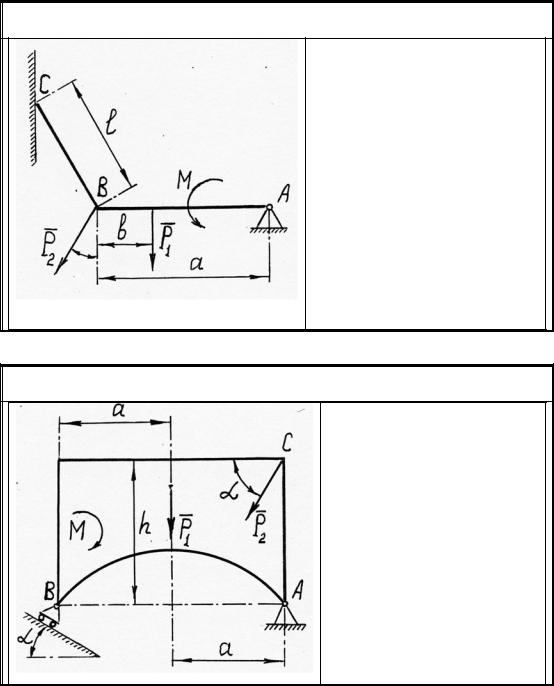

Билет итоговой аттестации

Определить реакции связей плоской конструкции, если М =2кН·м, Р1 = 2кН, Р2 = 0,8кН, а = 1,5м, b = 0,5м, l = 1м, угол α = 30˚.

Вертикальная стена является абсолютно гладкой.

Билет итоговой аттестации

Определить реакции связей плоской конструкции, если Р1 = 4кН, Р2 = 5кН, М =

2кН·м, а = 1м, h = 1,3м,

угол α = 30˚.

Билет итоговой аттестации

Определить реакции связей плоской конструкции, если Р1 = 3кН, Р2 = 2кН, М = 2кН·м, а = 1м, b = 1,5м, l = 0,8м, угол α = 30˚.

Билет итоговой аттестации

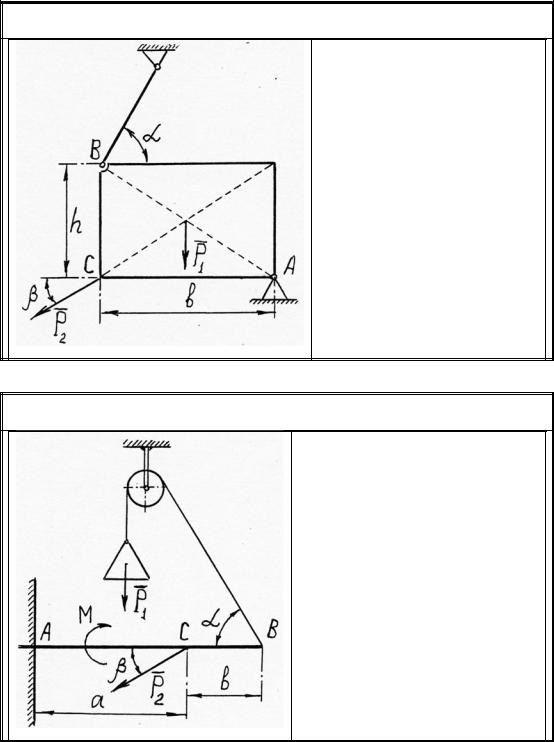

Определить реакции связей плоской конструкции, если Р1 = 1кН, Р2 = 2кН, М = 0,3кН·м, а = b = 1,5м, l = 1м,

угол α = 60˚, угол β = 30˚.

Билет итоговой аттестации

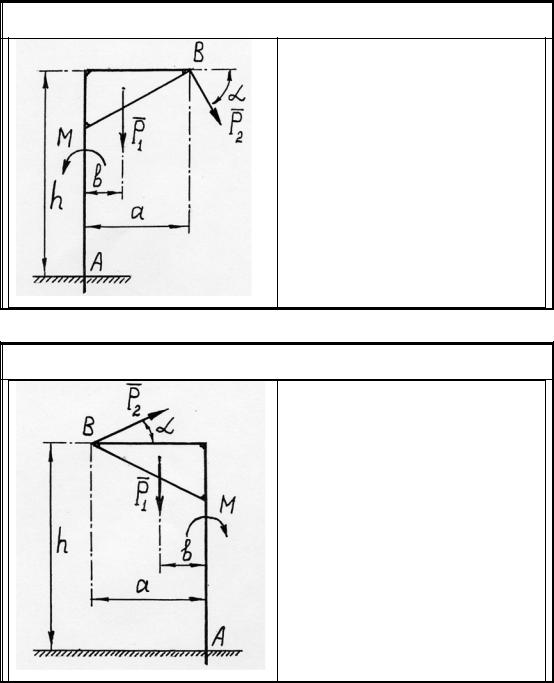

Определить реакции связей плоской конструкции, если Р1 = 2кН, Р2 = 1,5кН, М = 0,4кН·м, а = 1,5м, b = 0,6м, h = 3м, угол α = 30˚.

Билет итоговой аттестации

Определить реакции связей плоской конструкции, если Р1 = 2,5 кН, Р2 = 2 кН, М = 0,5 кН·м, а = 1,5 м, b = 0,6 м, h = 3

м, угол α = 30˚.

Билет итоговой аттестации

Определить реакции связей плоской конструкции, если Р1 = 0,6кН, Р2 = 1кН, М =

2кН·м, b = 1,5м, h = 1м,

угол α = 60˚, угол β = 30˚.

Билет итоговой аттестации

Определить реакции связей плоской конструкции, если Р1 = 1кН, Р2 = 2кН, М = 0,5кН·м, а = 2м, b = 1м, угол α = 60˚, угол β = 30˚.

Билет итоговой аттестации

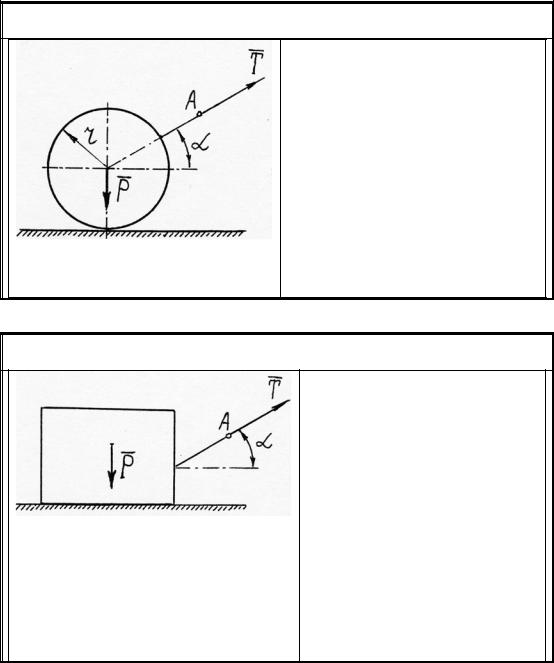

Определить силу Т, необходимую для равномерного качения цилиндрического катка весом Р = 3кН, радиуса r = 0,6м, если коэффициент трения качения δ

= 0,4см; угол α = 30˚.

Билет итоговой аттестации

Ящик весом Р = 100Н стоит на шероховатой горизонтальной плоскости с коэффициентом трения ƒ = 0,3. Определить силу Т, необходимую для равномерного перемещения ящика; угол α = 30˚.

Билет итоговой аттестации

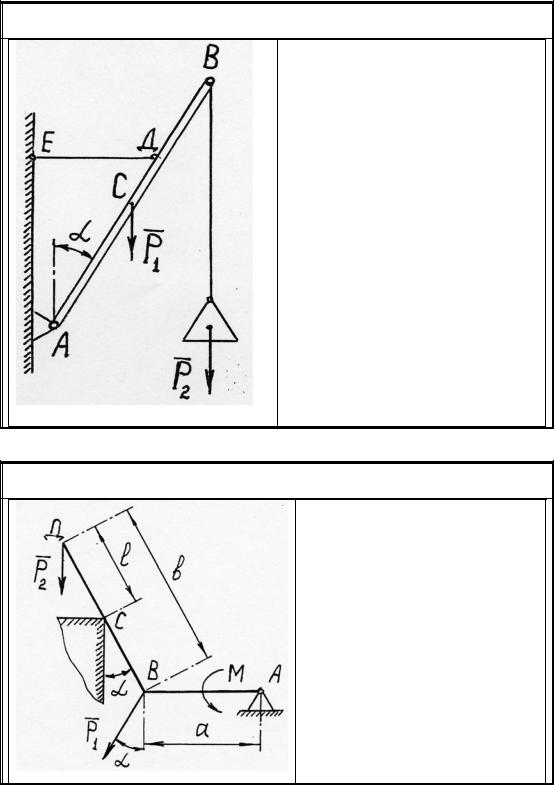

Подъемное устройство состоит из однородного стержня АВ длиной l = 3м, весом Р1 = 150Н, соединенного со стеной при помощи шарнира А. Стержень АВ образует с вертикалью угол α = 30° благодаря натянутому горизонтальному тросу СЕ. Вес груза Р2 = 200Н; АС =

СВ = 1,5 м; AD = 2м.

Билет итоговой аттестации

Определить реакции связей плоской конструкции, если Р1 = 3кН, Р2 = 2кН, М = 2кН·м, а = 1м, b = 1,5м, l = 0,8м, угол α = 30˚.

Билет итоговой аттестации

Для плоской системы сходящихся сил

(F1, F2 , F3 ) определить величину и направление

Билет итоговой аттестации

Определить, находится ли данная плоская система трех сходящихся сил (F1, F2 , F3 ) в равновесии, если известны проекции сил на оси координат

F1х = 10Н; F1у = 2Н;

F2х = - 4Н; F2у = 3Н;

F3х = - 6Н; F3у = - 5Н.
