Задача 10
Определить коэффициент теплоотдачи конвекцией α, Вт/(м2*К) от стенки к охлаждающей воде, проходящей по трубчатке одноходового кожехотрубчатого теплообменника, служащего для конденсации насыщенного пара вещества А. Потерями тепла в окружающую среду и охлаждением конденсата пренебречь.
Исходные данные
-
Количество конденсирующегося пара G, кг/ч.
-
Температура конденсации tк, 0С.
-
Характеристика теплообменника:
число труб n, шт.;
диаметр труб dн/ dв, мм.
-
Температура воды
начальная t1, 0С;
конечная t2, 0С.
№ п/п |
Вещество А |
G, кг/ч |
tк, 0С |
n, шт. |
dн/ dв, мм |
t1, 0С |
t2, 0С |
|
Бензол |
530 |
60 |
19 |
18/14 |
25 |
40 |
|
Бензол |
1820 |
80 |
62 |
24/19 |
30 |
45 |
|
Бензол |
3600 |
100 |
130 |
18/14 |
25 |
40 |
|
Бензол |
2300 |
140 |
37 |
24/19 |
15 |
35 |
|
Этиловый спирт |
2500 |
60 |
19 |
26/20 |
20 |
40 |
|
Этиловый спирт |
13200 |
140 |
19 |
38/33 |
18 |
42 |
|
Этиловый спирт |
1500 |
100 |
62 |
24/19 |
20 |
40 |
|
Метиловый спирт |
500 |
60 |
37 |
18/14 |
18 |
42 |
|
Метиловый спирт |
1000 |
100 |
19 |
38/33 |
20 |
45 |
|
Метиловый спирт |
250 |
140 |
7 |
26/20 |
20 |
45 |
|
Бензол |
500 |
65 |
19 |
18/14 |
23 |
42 |
|
Бензол |
800 |
81 |
62 |
24/19 |
30 |
45 |
|
Бензол |
1000 |
95 |
130 |
18/14 |
25 |
40 |
|
Бензол |
1200 |
80 |
37 |
24/19 |
15 |
35 |
|
Этиловый спирт |
2000 |
70 |
19 |
26/20 |
20 |
40 |
|
Этиловый спирт |
2200 |
72 |
19 |
38/33 |
18 |
42 |
|
Этиловый спирт |
2400 |
74 |
62 |
24/19 |
20 |
40 |
|
Этиловый спирт |
2600 |
78 |
37 |
18/14 |
18 |
42 |
|
Метиловый спирт |
1200 |
60 |
19 |
38/33 |
20 |
42 |
|
Метиловый спирт |
1000 |
65 |
37 |
26/20 |
18 |
40 |
|
Метиловый спирт |
1400 |
70 |
130 |
26/20 |
10 |
35 |
|
Метиловый спирт |
800 |
75 |
130 |
38/33 |
20 |
42 |
|
Бензол |
900 |
60 |
62 |
38/33 |
15 |
35 |
|
Бензол |
1000 |
64 |
62 |
26/20 |
15 |
35 |
|
Бензол |
700 |
75 |
62 |
18/14 |
18 |
38 |
|
Этиловый спирт |
2300 |
82 |
37 |
18/14 |
18 |
38 |
|
Этиловый спирт |
2100 |
72 |
37 |
24/19 |
19 |
36 |
|
Этиловый спирт |
1500 |
84 |
37 |
24/19 |
19 |
40 |
|
Метиловый спирт |
1300 |
60 |
19 |
38/33 |
20 |
38 |
|
Метиловый спирт |
800 |
100 |
19 |
26/20 |
22 |
40 |
Указания к решению
Исходя из количества тепла, необходимого для конденсации пара, определить расход охлаждающей воды, ее скорость, режим движения; выбрать уравнение для определения критерия Нуссельта.
Задача 11
Определить необходимую поверхность теплопередачи подогревателя воды, обогреваемого перегретым паром. Конденсат пара не охлаждается.
Исходные данные
-
Количество подогреваемой воды G, кг/с.
-
Температура воды
начальная t1, 0С;
конечная t2, 0С.
-
Параметры перегретого водяного пара:
начальная температура пара tп, 0С;
давление пара Р, МПа.
-
Коэффициенты теплопередачи:
в зоне охлаждения пара от tп до температуры его конденсации - К1 Вт/(м2*к);
в зоне конденсации К2 Вт/(м2*к).
№ п/п |
G, кг/с |
t1, 0С |
t2, 0С |
tп, 0С |
Р, МПа |
К1 Вт/(м2*к) |
К2 Вт/(м2*к) |
|
8 |
20 |
60 |
200 |
0,306 |
20 |
800 |
|
10 |
15 |
60 |
230 |
0,204 |
30 |
1100 |
|
5 |
15 |
80 |
250 |
0,306 |
40 |
1400 |
|
10 |
20 |
80 |
200 |
0,204 |
25 |
800 |
|
12 |
10 |
90 |
210 |
0,255 |
30 |
1200 |
|
90 |
15 |
100 |
180 |
0,204 |
35 |
950 |
|
60 |
20 |
90 |
150 |
0,306 |
25 |
1000 |
|
70 |
10 |
75 |
170 |
0,255 |
25 |
1200 |
|
80 |
15 |
100 |
200 |
0,306 |
30 |
1100 |
|
10 |
20 |
95 |
140 |
0,204 |
35 |
800 |
|
9 |
20 |
48 |
200 |
0,306 |
22 |
850 |
|
11 |
15 |
45 |
240 |
0,204 |
34 |
1000 |
|
8 |
15 |
60 |
280 |
0,306 |
40 |
1350 |
|
11 |
20 |
80 |
220 |
0,204 |
28 |
800 |
|
14 |
10 |
70 |
210 |
0,255 |
30 |
1100 |
|
80 |
15 |
80 |
180 |
0,204 |
38 |
900 |
|
50 |
10 |
90 |
160 |
0,306 |
25 |
960 |
|
60 |
20 |
95 |
180 |
0,255 |
25 |
1100 |
|
70 |
16 |
52 |
200 |
0,306 |
32 |
1200 |
|
15 |
20 |
55 |
160 |
0,204 |
40 |
1150 |
|
20 |
10 |
45 |
240 |
0,204 |
28 |
870 |
|
15 |
15 |
60 |
170 |
0,306 |
30 |
880 |
|
12 |
15 |
55 |
150 |
0,255 |
32 |
1100 |
|
40 |
20 |
65 |
220 |
0,306 |
34 |
1350 |
|
70 |
14 |
48 |
210 |
0,204 |
36 |
1200 |
|
60 |
15 |
62 |
230 |
0,255 |
38 |
960 |
|
10 |
18 |
80 |
160 |
0,204 |
40 |
980 |
|
18 |
20 |
95 |
180 |
0,306 |
40 |
1400 |
|
20 |
15 |
64 |
210 |
0,204 |
36 |
1350 |
|
40 |
15 |
67 |
150 |
0,306 |
34 |
820 |
Указания к решению
Поверхность теплоотдачи Поверхность теплоотдачи

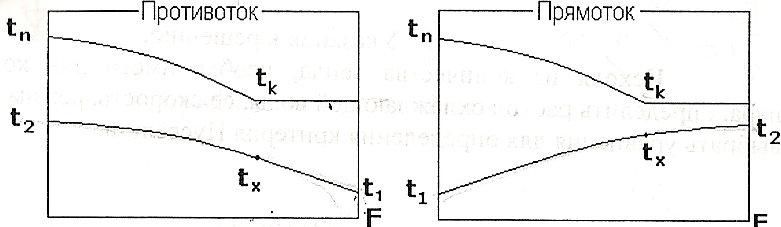

Задачу решить в двух вариантах: для противотока и прямотока. Характер изменения температуры теплоносителей вдоль поверхности подогревателя для принятых схем движения показа на соответствующем рисунке.
Необходимую поверхность теплопередачи определить отдельно для каждой зоны. В 1-й зоне нагрев воды осуществляется за счет охлаждения перегретого пара от его начальной температуры до температуры начала конденсации, зависящей от давления Р.
Во 2-ой зоне теплопередача осуществляется за счет конденсации пара при постоянной температуре tк. Расход греющего пара определить из равенства тепла, необходимого для нагрева воды от температуры t1 до t2, количеству тепла, отданного паром при его охлаждении Q1 и конденсации Q2. Затем на основании теплового баланса 1-й и 2-й зоны вычислить промежуточную температуру воды tх. Для расчета F1 и F2 определить по зонам величины движущей силы теплопередачи ∆t1 и ∆t2.
Задача 12
Определить количества тепла, передаваемого в единицу времени путем конвекции и излучением от газопровода, проложенного в тоннеле, воздуху и стенкам тоннеля. Материал газопровода – сталь, тоннеля – кирпичная кладка.
Исходные данные
-
Наружный диаметр трубопровода dн, м.
-
Длина трубопровода и тоннеля ℓ, м.
-
Высота тоннеля h, м.
-
Ширина тоннеля b, м.
-
Средняя температура поверхности трубопровода t1, 0С.
-
Средняя температура на внутренних стенках тоннеля t2, 0С.
№ п/п |
dн, м |
ℓ, м |
h, м |
Температура, 0С |
b, м |
|
t1 |
t2 |
|||||
|
0,168 |
100 |
0,25 |
500 |
25 |
0,75 |
|
0,180 |
50 |
1,5 |
450 |
30 |
1,2 |
|
0,194 |
150 |
1,2 |
400 |
35 |
1,0 |
|
0,219 |
200 |
1,0 |
350 |
40 |
1,0 |
|
0,245 |
200 |
1,2 |
320 |
45 |
1,2 |
|
0,273 |
50 |
0,5 |
300 |
50 |
0,5 |
|
0,299 |
100 |
0,5 |
420 |
25 |
0,76 |
|
0,325 |
150 |
0,8 |
480 |
30 |
1,2 |
|
0,351 |
200 |
1,2 |
520 |
40 |
1,5 |
|
0,377 |
250 |
1,1 |
550 |
50 |
1,3 |
|
0,168 |
80 |
0,3 |
600 |
30 |
0,7 |
|
0,180 |
90 |
1,2 |
650 |
32 |
1,1 |
|
0,194 |
100 |
1,4 |
550 |
40 |
1,0 |
|
0,219 |
110 |
1,5 |
450 |
42 |
1,0 |
|
0,245 |
120 |
1,0 |
420 |
43 |
1,2 |
|
0,273 |
130 |
1,1 |
480 |
45 |
0,6 |
|
0,299 |
140 |
0,9 |
530 |
40 |
0,8 |
|
0,325 |
150 |
0,8 |
550 |
35 |
1,1 |
|
0,351 |
160 |
0,7 |
490 |
38 |
1,2 |
|
0,377 |
180 |
1,0 |
420 |
42 |
1,5 |
|
0,168 |
190 |
0,9 |
520 |
44 |
1,3 |
|
0,180 |
200 |
0,8 |
510 |
43 |
1,5 |
|
0,194 |
150 |
0,7 |
500 |
30 |
1,2 |
|
0,219 |
140 |
0,6 |
490 |
25 |
1,1 |
|
0,245 |
130 |
0,5 |
480 |
30 |
0,8 |
|
0,273 |
120 |
1,1 |
470 |
40 |
0,6 |
|
0,299 |
110 |
1,2 |
460 |
50 |
0,7 |
|
0,325 |
100 |
1,3 |
380 |
30 |
1,0 |
|
0,351 |
90 |
1,1 |
360 |
40 |
1,1 |
|
0,377 |
80 |
1,2 |
340 |
50 |
1,2 |
