Режимы радиационной зашиты - это порядок действия людей, применения средств и способов защиты в зонах радиоактивного загрязнения, предусматривающий максимальное уменьшение возможных доз облучения. Соблюдение РРЗ исключает радиационные поражения и облучения людей сверх установленных доз облучения.

В соответствии с нормами радиационной безопасности (НРБ-83/96) и федеральным Законом РФ «О радиационной безопасности» установлены следующие основные гигиенические нормативы (допустимые пределы доз) облучения:

для населения средняя годовая эффективная доза в настоящее время равна 0,001 зиверта (1зв=100бэр);

для работников АЭС средняя годовая эффективная доза в настоящее

время равна - 0,02 зиверта.

Для формирований ГО и личного состава ГПС, принимающего участие в тушении пожаров и аварийно-спасательных работах на загрязненной территории, допускается увеличение установленных дозовых пределов в два раза за год.

Режимы радиационной защиты рабочих и служащих, личного состава ГПС на объектах включает три основных этапа:

I этап - продолжительность прекращения объекта (время непрерывного пребывания людей в защитном сооружении);

II этап - продолжительность работы объекта с использованием для отдыха защитных сооружений;

III этап - продолжительность работы объекта с ограниченным пребыванием рабочих и служащих, личного состава ГПС на открытой местности.

РРЗ разработаны с учетом продолжительности работы каждой смены 1012 часов.

РРЗ рабочих и служащих, личного состава ГПС при вахтовом методе работы включает два основных этапа:

I этап - укрытие в герметизированных помещениях (защитных сооружениях) на срок не менее 4 часов;

II этап - время работы на объекте вахтовым методом.

Вахтовый метод работы - это круглосуточная работа объекта в четыре смены. Две смены работают на объекте непрерывно в течение 3,5 суток. Каждая смена работает 6 часов и 6 часов отдыхает в защитных сооружениях на объекте. После окончания работ (через 3,5 суток) эти смены убывают для отдыха на незараженную местность. На вахту заступают очередные две смены.

Порядок выбора и ввода в действие режимов зашиты.

Режимы защиты рабочих и служащих на объектах, личного состава ГПС вводятся в действие решением начальников гражданской обороны объектов. На территории населенного пункта или объекта режим выбирается:

61

•по максимальному уровню радиации;

•по наименьшему значению Косл защитного сооружения.

Продолжительность соблюдения РРЗ и время прекращения его действия устанавливается НГО населенного пункта (объекта) с учетом конкретной радиационной обстановки.

Исходными данными для выбора РРЗ являются:

•уровни радиации на территории населенного пункта (объекта) на 1 час после аварии АЭС;

•коэффициенты ослабления защитных сооружений, помещений, в которых находятся люди.

Выбор РРЗ осуществляется следующим образом:

1.Определяется уровень радиации на 1 час после аварии на радиационном объекте (смотри решение задач первой группы).

2.Определяется Косл помещений и защитных сооружений (таблица 9 Приложения 1).

3.Выбирается типовой режим радиационной защиты (таблица 10 Приложения 1).

Пример 2.2.6 Определить режим защиты личного состава пожарной части (одноэтажное кирпичное здание), если максимальный уровень радиации на территории населенного пункта, где расположена ПЧ, измеренный в 14.00, составил Р=0,26 р/ч, время tав=9.00. На территории части имеется защитное сооружение и герметизированные помещения.

K5;1 2,23 (по таблице 8 приложения 1).

2.Определяем Косл помещений одноэтажного кирпичного здания (Косл=10) и защитного сооружения (Косл=500) по Таблице 9 Приложения 1.

3.Войдя в Таблицу 10 приложения 1 по Р1, с учетом защищенности личного состава, определяем типовой РРЗ:

•Условное наименование режима защиты - 6-7.

•Общая продолжительность соблюдения режима защиты - 360 суток.

Продолжительность соблюдения режима защиты:

•вначале личный состав обязан укрыться в защитном сооружении и герметизированных помещениях не менее чем на 4 часа;

•затем работы на территории выезда и ПЧ вахтовым методом в течение

360 суток.

Определение возможных радиационных потерь личного состава ГПС.

62

Под радиационными потерями понимают количество людей, потерявших боеспособность в результате облучения.

Потери делят на санитарные и безвозвратные. К санитарным потерям относят облученных, которым требуется лечение; к безвозвратным - умерших в результате облучения.

Радиационные потери принято исчислять в процентном отношении к общему количеству облученных людей. Прогнозируемые радиационные потери подразделений ПЧ определяются управлениями по делам ГО и ЧС и штабами ФППС ГО по результатам расчета полученных доз личного состава за определенное время их облучения или по результатам группового дозиметрического контроля облучения по таблице 11 Приложения 1. Уточненные данные о радиационных потерях и возможности ус пешного лечения определяются по результатам индивидуального дозиметрического контроля облучения и обследования поступающих пораженных в медицинские учреждения.

Исходными данными для определения прогнозируемых радиационных потерь является: доза облучения и время, в течение которого она получена.

Пример 2.2.7. Определить возможные радиационные потери личного состава пожарной части, принимавшей участие в противопожарном обеспечении аварийно-спасательных работ в очаге аварии АЭС, если за четверо суток работ на загрязненной местности они получили суммарную дозу облучения 200 рад.

Решение

По Таблице 11 Приложения 1, входя по дозе облучения, определяем, что радиационные потери составят 50%, причем выход из строя будет последователен: в начале, в течение двух суток, - 15%, в течение третьей и четвертой недель - 35%, смертность - единичные случаи.

2.3. Методика расчета сил и средств при проведении аварийноспасательных работ подразделениями ГПС в условиях действий на радиоактивно загрязненной местности

Развитие энергетики в России предполагает дальнейшее наращивание атомной энергетики на основе строительства более безопасных ядерных реакторов. В настоящее время на территории России имеется 10 АЭС, 235 судов с ядерными энергетическими установками, свыше 13000 промышленных предприятий и учреждений, на которых используются или образуются источники ионизирующих излучений. Поэтому проблема организации ликвидации последствий аварий на таких объектах остается актуальной.

Особенностью организации ПАСР с привлечением подразделений ГПС в условиях радиоактивного загрязнения местности является недопущение переоблучения личного состава сверх допустимых доз излучений, которые

63

установлены нормами радиационной безопасности (НРБ). Согласно НРБ-96 суммарная доза внешнего и внутреннего излучения для категории лиц, привлекаемых к АСР на таких объектах не должна превышать 5 рад за год и при выдаче разрешения Минздравом России - не свыше 20 рад за год.

Таким образом, при расчете сил и средств по локализации и тушению пожаров при аварии на радиационно-опасных объектах (РОО), связанных с выбросом радиоактивных веществ (РВ), следует предусматривать ведение аварийноспасательных работ (АСР) по вахтовому методу, т.е. со сменой через определенные интервалы времени всего личного состава.

Продолжительность работы одной смены будет определяться допустимым пределом полученной дозы излучения.

Опыт привлечения пожарных подразделений при ликвидации последствии аварии на ЧАЭС показал, что кроме выполнения непосредственно работ по локализации и тушению пожара на аварийном реакторе, в последующем они привлекались к очистке территории, откачке воды из загрязненных РВ резервуаров, дезактивации зданий, сооружений, домов, обеспечивали пожарную безопасность в 30-и километровой зоне, осуществляли тушение торфяников и леса в этой зоне. В связи с этим имеются особенности в привлечении подразделений ГПС для проведения работ непосредственно на РОО и вне его.

При авариях на АЭС возможен разброс радиоактивно зараженных фрагментов конструкции реактора и зданий, которые имеют довольно высокие мощности дозы излучений, достигающие до 2000 рад/ч. Тушение пожара и связанных с ним ПАСР должно предусматривать расчет минимально безопасного удаления L от такого фрагмента конструкции (локального источника излучения).

Расчет Lбез следует производить, исходя из условия, что мощность дозы излучения Р уменьшается с увеличением расстояния R от источника по закону

P=1/R2.

Таким образом, если источник излучения на расстоянии 1 создает мощность дозы на 1 час после аварии Р1l, то на расстоянии R, выраженной в единицах 1, этот же источник будет создавать мощность дозы излучения

где tк - время конца облучения, отсчитываемое от момента аварии, tн - время начала облучения, отсчитываемое от момента аварии,

64

где P1 - мощность дозы излучения на 1 час после аварии в районе работ.

Раздел 3. Методика выявления последствий аварий на ХОО.

3.1. Выявление химической обстановки.

Химически опасный объект (ХОО) - объект, при аварии или разрушении которого могут произойти массовые поражения людей, животных и растений аварийно химическими опасными веществами (АХОВ).

АХОВ - это химическое вещество, при проливе или выбросе которого происходит заражение воздуха и местности в поражающих концентрациях. Физико-химические и токсичные свойства основных АХОВ представлены в Таблице 11 Приложения 2.

Под химической обстановкой понимаются масштабы и степень химического заражения воздуха и местности, оказывающие влияние на боевые действия и боеспособность личного состава ГПС, деятельность объектов и жизнедеятельности населения.

Под аварией на ХОО понимается нарушение технологических процессов на производстве, повреждение продуктопроводов, емкостей, транспортных средств, которые приводят к выбросу АХОВ, вызывающих массовое поражение людей и животных.

65

Под разрушением ХОО принимается результат применения средств нападения противника, катастрофы или стихийные бедствия, приводящие к полной разгерметизации всех емкостей и технологических коммуникаций.

В результате аварии (разрушения) ХОО образуется зона химического заражения (3Х3), которая включает участок разлива и зону распространения паров в поражающих концентрациях.

Различают четыре основных типа аварии:

-с образованием только первичного облака заражения (газообразные АХОВ, находящиеся под давлением в емкости);

-с проливом жидких АХОВ влекущих образование первичного и вторичного облака заражения (сжиженный аммиак, хлор);

-с проливом жидких АХОВ, образующих только вторичное облако заражения (сжиженные АХОВ при изотермическом хранении) – к ним относится фосген, ракетное топливо, крупномасштабное горение нитрофоски и комковой серы;

-с заражением территории малолетучими АХОВ с температурой кипения значительно выше температуры окружающей среды (фенол, сероуглерод, ацетонитрил, диоксин, ряд отравляющих веществ).

Облако газа (пара) АХОВ, образовавшееся в результате мгновенного (1-3 мин) перехода в атмосферу части его при разрушении емкости, называется первичным облаком зараженного воздуха – Г1. Оставшаяся часть жидкости растекается и также испаряется. Пары поступают в атмосферу, образуя вторичное облако – Г2. Это облако, как правило, распространяется на меньшее расстояние, чем первичное.

Участок разлива, при наличии обвалования хранилища, равен площади обвалованной территории. При отсутствии обвалования принимается площадь свободного разлива на подстилающую поверхность.

Размеры 3Х3 определяются глубиной Г1 и Г2, угловым размером 3Х3 - и зависят от количества АХОВ в емкости, их физико-химических свойств, условий хранения, метеорологических условий (метеоусловий).

На распространение зараженного воздуха (3В) АХОВ при аварии влияет много причин, которые полностью учесть не представляется возможным с достаточной степенью точности. Поэтому при прогнозировании по официально принятой методике [5] приняты следующие допущения:

1.Емкость, содержащая АХОВ, разрушается полностью.

2.Толщина разлитого слоя АХОВ (h) на подстилающую поверхность при свободном разливе растекается равномерно на h=0,05 м.

3.При разливе из емкости в поддон (обвалование) толщина h определяется следующим способом:

а) при разливе из емкости, имеющей самостоятельный поддон

(обвалование):

h H 0,2 м,

где Н - высота поддона (обвалования), м;

66

б) при разливе из емкостей, расположенных группой, имеющих общий поддон (обвалование):

где Q0 - количество выброшенного (разлившегося) при аварии АХОВ, т; S p - реальная площадь разлива в поддон (обвалование), м2;

d - плотность АХОВ, т/м3.

4.При заблаговременном прогнозировании принимаются метеоусловия - инверсия, скорость ветра 1 м/с.

5.Предельное время пребывания людей в зоне заражения и про-

должительность сохранения неизменными метеоусловий принимается 4 ч.

6. При авариях на продуктопроводах выброс АХОВ принимается равным максимальному количеству вещества, находящегося между автоматическими отсекателями.

Выявление химической обстановки методом прогнозирования включает: Сбор исходных данных;

Определение размеров зон химического заражения (R ав, Грасч, ); Нанесение зон возможного химического заражения на карту (схему). Выявление химической обстановки по данным разведки включает:

1.Сбор данных от разведывательных органов о месте аварии; границах зон химического заражения и типе АХОВ, время аварии tав.

2.Нанесение границ зон химического заражения на карту. Исходные данные

для выявления химической обстановки методом прогнозирования включают:

-количество и тип АХОВ в единичной (максимальной) емкости;

-количество АХОВ вылитого в поддон или разлитого на подстилающую поверхность;

-высота поддона (обвалование) - Н;

-метеоусловия (степень вертикальной устойчивости воздуха,

температура воздуха (tв°), скорость (V) и направление ( v) приземного ветра на высоте 10 м).

Эти данные поступают из управления по делам ГО и ЧС или штабов ГО и ЧС. Метеоусловия могут уточняться своими средствами там, где они имеются.

Структурно-логическая последовательность расчета при выявлении химической обстановки

1. По известным метеорологическим данным по таблице 1 Приложения 2 определяется степень вертикальной устойчивости, и затем метеоусловия наносятся на свободном месте карты Рис. 5.

2. Определяются возможные размеры аварии Rав по таблице 3.З.

67

Таблица 3.3

Размеры радиуса аварии Rав

Радиус Rав определяет площадь аварии, в пределах которой находится район разлива АХОВ и повышенная концентрация АХОВ, не позволяющая использование фильтрующих противогазов.

3. Определяется общая глубина заражения Г= Г' +0,5Г"

где Г' и Г" - наибольшая и наименьшая из Г1, и Г2.

Г1 и Г2 определяется по таблице 10 Приложения 2*), исходя из эквивалентного количества АХОВ по первичному облаку Qэ1 и вторичному Qэ2.

Qэ1 определяется по таблице 6.

Qэ2 рассчитывается, как Qэ2 Qэ`2 K4 K6 ,

где Qэ`2 определяется по таблице 8 (при свободном разливе) или по таблице 8'

(разлив в обвалование);

К4K6 определяется по таблице 9 с использованием данных таблицы 7(7'). К4 - коэффициент, учитывающий скорость ветра, К6 - коэффициент, зависящий от времени, прошедшего после начала аварии.

Рассчитывается предельная глубина переноса облака Гп=Vпtп ,

где Vп - скорость переноса переднего фронта облака 3В определяется по таблице 2;

tп - время поражающего действия(испарения) определяется по таблице 7. 4. Определяется расчетная глубина заражения

Грас=min(Г, Гп)

5. По Таблице 3 определяют угловые размеры зоны возможного заражения .

6. Наносят Rав и зону возможного заражения на карту (схему) - Рис. 6.

Пример 3.1. Выявить химическую обстановку в случае аварии в 12.00 20.00 на механическом заводе (разгерметизация емкости с хлором 10 т) по

68

истечении 1 ч после аварии. Метеоусловия: сплошная облачность 8 баллов, температура воздуха tв°С=0°, V=2м/с, направление ветра v - западное.

Решение

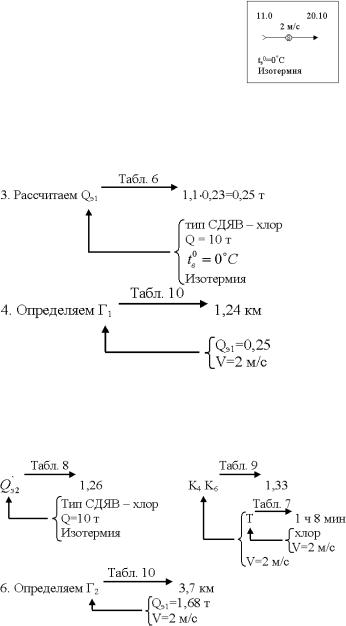

1. По таблице 1, исходя из метеорологических данных и времени аварии, определяем степень вертикальной устойчивости воздуха - изотермия и отображаем метеоусловия в виде знака на карте Рис. 3.1

Рис. 3.1. Отображение (черным цветом) метеоусловий на карте.

2. Определяем согласно таблице 3а размеры радиуса аварии

Rав=0,5 км

5. Расcчитываем Qэ2 Qэ`2 K4 K6 1,26 1,33 1,68 т

Примечание: В дальнейшем вся нумерация таблиц дана по Приложению 2.

7.Определяем общую глубину заражения Г=3,7+0,5 1,24=4,32 км

8.Рассчитываем предельную глубину переноса облака Гп=121=12 км

69

9. Определяем расчетную глубину заражения

Грасч=min(4,32 км; 12 км)=4,32 км

10.Определяем угловой размер зоны заражения

11.Наносим на карту (схему) выявленную химическую обстановку Рис. 3.2

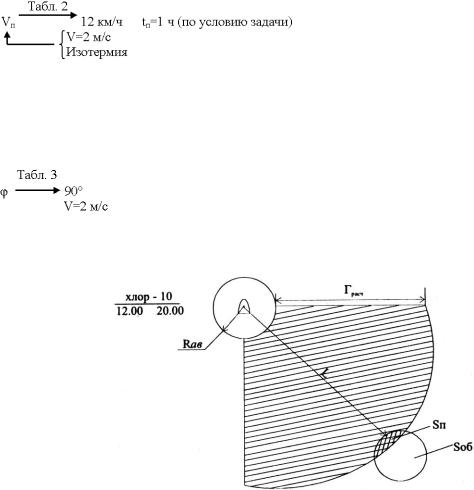

Рис. 3.2. Отображение выявленной химической обстановки.

Rав и границы зоны наносятся синим цветом, внутри круга сплошное закрашивание и штриховая линия – желтым цветом.

3.2.Оценка химической обстановки

Оценка химической обстановки включает решение основных задач по действиям личного состава ГПС в зоне химического заражения, анализ полученных результатов и выбор целесообразного варианта защиты, исключающего или уменьшающего потери от АХОВ, а также определения объема проведения специальной обработки.

Оценка химической обстановки методом прогнозирования проводится теми же органами управления ГПС, что и при оценке радиационной обстановки.

Для оценки химической обстановки необходимы следующие исходные данные:

=>Тип АХОВ, скорость ветра, степень вертикальной устойчивости воздуха, время начала аварии;

=>Параметры зон химического заражения: угловой размер , глубина зоны заражения Грасч;

=>Удаление объекта от места аварии L, площадь пораженной части объекта Sп (Рис.3.2) и всего объекта Sоб;

70
