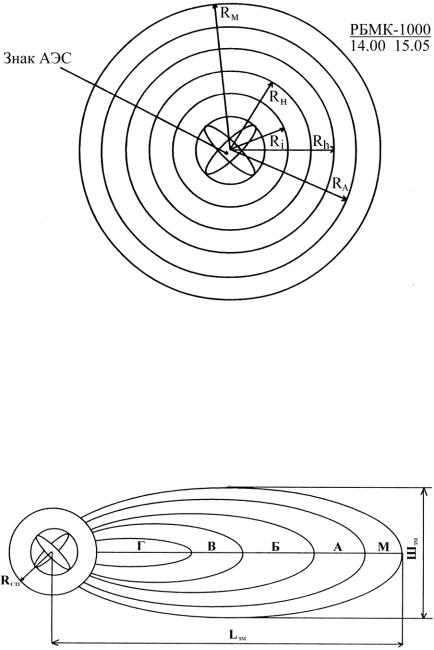

Рис. 2.1. Зоны возможного радиоактивного загрязнения при

заблаговременном выявлении радиационной обстановки

Рис.2.2. Зоны возможного радиоактивного загрязнения при выявлении радиационной обстановки после аварии

51

Рис. 2.3. Отображение (черным цветом) метеоусловий на карте

Пример 2.1. Выявить радиационную обстановку при аварии АЭС (ЯЭР - РБМК-1000, =1, доля выброшенных РВ =30 %), произошедшей в 14.00 15.05 при отсутствии облачности, V=2 м/с, v=270°.

Решение

1. На карте в соответствии с координатам АЭС наносят знак станции (Рис.

1).

2. По таблице 1 Приложения 1 определяется категория устойчивости

атмосферы, соответствующая погодным условиям и заданному времени суток

А.

3.По таблице 2 Приложения 1 определяется средняя скорость ветра в слое распространения радиоактивного облака (Vср) 2м/с.

4.По мощности ЯЭР определяется радиус санитарно-защитной зоны Rсзз=3

км.

5.На карте с учетом заданного направления ветра наносится синим цветом ось прогнозируемого следа ( v180 )90 .

6.По таблице 3 Приложения 1, с учетом категории устойчивости A, V=2 м/с, типа ЯЭР-РБМК-1000, =30 % определяются размеры прогнозируемых зон загрязнения местности:

зона М Lз=249 км, Шз=61,8 км зона А Lз=62,6 км, Шз=12,1 км

зона Б Lз=13,9 км, Шз=2,71 км

зона В Lз=6,96 км, Шз=0,87 км

7. Используя размеры зон в масштабе карты (схемы) отображаются зоны возможного загрязнения местности в виде правильных эллипсов соответствующего цвета на карте (Рис. 2.2.), а также в одном из свободных мест карты - метеоданные (Рис.2.3).

2.1.2. Выявление радиационной обстановки по данным разведки включает: 1. Сбор исходных данных (мощности доз излучения Рx,y, измеренных в

определенных точках местности х, у, времени их измерения tизм и времени аварии АЭС = tав).

2. Приведение Рx,y на один час после аварии – Р1x,y.

52

Pt P4 , так как t=18.30-14.30=4

Правило определения k по таблице 8 приложение 1 осуществляется следующим образом:

k4.1 - первая цифра указывает на вход в первую колонку и определение строчки;

вторая цифра - выбор искомого значения в строчке. Решение по формуле 1

Пример 2.3. Выявить фактическую радиационную обстановку после аварии на АЭС в районе ПЧ и месте проведения аварийно-спасательных работ (АСР), если tав=14.00 15.05, уровни радиации по данным ПРХН и средств радиационной разведки, измеренные в соответствующих точках на местности Рис. 2.4 представлены в таблице 2.2.

Аналогично пересчитываются все известные уровни радиации на 1час после аварии. Результаты представлены в таблице, правый столбец. Отображение выявленной фактической радиационной обстановки представлено на рис. 4.

54

Рис. 2.4. Выявление фактической радиационной обстановки

2.2. Оценка радиационной обстановки.

Оценка радиационной обстановки включает решение основных задач по вариантам действий личного состава ГПС в зонах радиоактивного загрязнения, анализ полученных результатов и выбор целесообразных вариантов, при которых будут получены наименьшие радиационные потери.

Оценка радиационной обстановки осуществляется методом прогнозирования и методом разведки. Оценка радиационной обстановки методом прогнозирования характерна в работе штабов ФППС и управлений ГО и ЧС, по данным разведки проводится, как правило, в масштабах района, на объектах экономики и в пожарных частях.

Для оценки радиационной обстановки по данным разведки необходимы следующие исходные данные:

мощности доз излучения на местности и время их измерения (Рt);

время аварии, от которой произошло радиоактивное загрязнение

местности (tав);

коэффициенты ослабления радиации (Косл) защитными сооружениями, транспортом, где могут находиться люди;

допустимые (заданные) дозы облучения (Ддоп);

продолжительность выполнения аварийно-спасательных и других неотложных работ на загрязненной местности (Т).

При оценке радиационной обстановки решаются следующие задачи:

1.Определение мощности доз излучения Рt на время t после аварии.

2.Определение доз облучения Д личного состава за время пребывания на

загрязненной местности.

3.Определение допустимой продолжительности Тдп пребывания личного состава на загрязненной местности.

4.Определение допустимого времени начала действия tн на загрязненной

местности

5.Определение режимов радиационной защиты (РРЗ) рабочих, служащих

ипроизводственной деятельности объектов экономики.

6.Определение возможных радиационных потерь личного состава на загрязненной местности.

55

Определение мощности доз излучения на время t после аварии

Определение уровней радиации на время t после аварии проводится по таблице 8 Приложения 1.

Пример 2.2.1. Определить, какой уровень радиации будет через 10 часов после аварии ЯЭР, если P16.00=40 мрад/ч, tав=14.00

Решение

k2;10 по таблице 8 Приложения 1 равен 0,45.

Определение доз облучения Д личного состава за время пребывания на загрязненной местности

С целью исключения переоблучения людей при их пребывании на загрязненной местности необходимо заранее рассчитывать вероятные дозы облучения, которые люди могут получить.

Расчет доз облучения проводится в двух случаях: при пребывании людей в одном месте и при перемещении по загрязненной территории.

При размещении в районе дислокации.

Дозу облучения на открытой местности (Косл=1) можно определить по формуле:

где tн - время начала облучения, отсчитываемое от времени аварии, tk - время конца облучения, отсчитываемое от времени аварии,

P0 - известный уровень радиации на время t0. Если принять t0=1 ч, то формула принимает вид:

Таким образом, расчет доз облучения при пребывании на месте в зоне загрязнения осуществляется в общем случае по формуле:

Kосл

Значения Kосл представлены в таблице 9 Приложения 1.

Для ориентировочных расчетов дозу облучения считают по средним уровням радиации (Рср) по формуле:

56

где Pср Pн Pk ,

2

Рн и Рk — уровни радиации в начале и в конце облучения; T=tk-tн — время облучения.

При определении доз облучения по формуле (3) точность расчета зависит от интервала времени между tн и tk. Удовлетворительный результат получается, если это время не превышает двух часов.

Пример 2.2.2. Определить дозу облучения личного состава ПЧ, если он будет находиться до 20.00 в здании ПЧ (каменное одноэтажное), уровень

радиации в районе ПЧ, измеренный в 15.30 составил P15.30=0,5 рад/ч, время начала облучения tн=16.00, время аварии АЭС, от которой произошло

радиоактивное загрязнение tав=14.00.

Решение по формуле 3

ДPсрT

Kосл

57

При перемещении по загрязненной местности

Доза облучения за перемещения по загрязненной местности определяется но формуле:

соответствующих точках маршрута и приведенные на 1ч после аварии; N - количество точек измерений на зараженном маршруте.

Пример 2.2.3. Определить дозу облучения личного состава ПЧ, которую он получит при преодолении участка радиационного загрязнения (Рис. 4), если выход колонны из района дислокации ПЧ (населенный пункт Елино) в tвых=18.00, длина загрязненного маршрута (от н.п. Елино до н.п. Сафроново) составляет lзар =30 км, скорость перемещения U =30 км/ч, личный состав в

автомобилях, время аварии АЭС tав==14.00.

Решение

Расчет дозы облучение проводится по формуле (4)

ДPсрt lзар , Kос Uл

Kосл =2 - определяется по Таблице 9 Приложения 1.

K1;4,5 - определяется по Таблице 8 Приложения 1. Таким образом,

Д 0,133 30 0,066 рад. 2 30

58

Определение допустимой продолжительности пребывания личного состава на загрязненной местности

При решении задач этого типа должна задаваться допустимая (заданная) доза облучения Ддоп для личного состава, которую они могут получить, и время начала облучения tн. Эту дозу устанавливает старший начальник ГПС, исходя из установленных норм радиационной безопасности и поставленных задач по тушению пожаров и проведению аварийно-спасательных работ (АСР).

Определение допустимой продолжительности осуществляется по формуле:

T tКД tн ,

tКД - допустимое время конца облучения.

Используя формулу (2), путем математических преобразований tкдоп определяется как

Пример 2.2.4. Определить допустимую продолжительность проведения первоочередных АСР (ПАСР) личным составом специализированной части ГПС, если уровень радиации в районе работ, измеренный в 13.00, составил

P13.00=0,4 р/ч, время начала работ (облучения) tн=11.30, время аварии tав=10.00. Установленная доза облучения Ддоп=0,5 рад.

Решение

Определяем по формуле (5) tкдоп, для чего предварительно находим Косл=1 (личный состав действует открыто),

Тогда Тд =2,5-1,5=1 ч.

Определение допустимого времени начала действия tн на загрязненной местности.

При решении задач этого типа должна задаваться допустимая доза и заданная продолжительность пребывания (работы) Т на загрязненной местности личного состава ГПС.

59

Определение допустимого времени начала действия tн осуществляется следующим образом:

1. Используя формулу (3), определяют Рср.

Pср Ддоп Kосл

T

2. Затем рассчитывают коэффициент Кt

Kt Pср , Pt

где Рt - известный уровень радиации, измеренный во время t от момента аварии.

3. По значению Кt, входя в Таблицу 8 Приложения 1, определяется tнд. Порядок пользования таблицей следующий:

1.Определяется строчка, в которой осуществляется поиск рассчитанного значения Кt, по времени t (первая колонка таблицы).

2.Найдя значение Кt или близкого к нему в строчке, определяем искомое tнд, по колонке, в которой оказалось рассчитанное значение Кt.

Пример 2.2.5. Определить возможное время начала пребывания на загрязненной местности личного состава ПЧ, если он будет находиться в автомобилях в течение 2ч. Мощность дозы излучения, измеренная в 5.00, составила Р=58 мрад/ч, tав=2.00, установленная доза облучения Ддоп==50 мрад.

Решение

1. Определяем

Косл=2 (таблица 9 Приложения 1) 2. Рассчитываем Кt

Kt Pср Pср 50 0,86

Pt Pз 58

t5.00 2.00 3 ч.

3.По значению Кt определяем в Таблице 8 Приложения 1 tнд=4 ч.

В связи с тем, что значения в таблице приведены с учетом отсчета от момента аварии, то окончательный ответ tнд = 4.00 + 2.00 = 6.00.

Определение режимов радиационной зашиты (РРЗ) рабочих, служащих и производственной деятельности объектов экономики.

В целях исключения массовых радиационных потерь и переоблучения рабочих и служащих личного состава ГПС сверх установленных доз их действия в условиях радиоактивного загрязнения строго регламентируются и подчиняются определенному режиму радиационной защиты.
