Билет №1

1.Методика анализа пожаровзрывоопасности технологических процессов производств.

Для определения соответствия уровня пожарной безопасности производства нормативным требованиям, необходимо провести исследования пожарной опасности данного производства, определить мероприятия защиты с учетом совокупности всех факторов, влияющих на возникновение и развитие пожара. Исследования пожарной опасности технологических процессов производств проводятся поэтапно:

  • определение пожаровзрывоопасности веществ и материалов, обращающихся на данном производстве;

  • исследование опасности возникновения пожара;

  • исследование опасности ее распространения;

  • определение возможности материального ущерба;

  • исследование опасности для жизни людей.

Для удобства проведения данных исследований можно использовать следующую методику анализа пожарной опасности производства.

1. Изучение сущности технологического процесса (режима работы оборудования, параметров технологического процесса и т.д.).

2. Исследование физико-химических и пожаровзрывоопасных свойств веществ и материалов, обращающихся в технологическом процессе и их количества.

3. Анализ возможности образования горючей среды:

а) при нормальной работе технологического оборудования;б)при повреждениях и авариях. 4. Оценка возможности возникновения в горючей среде источников зажигания. 5. Анализ условий и путей распространения начавшегося пожара. 6. Анализ причин, затрудняющих эвакуацию людей и материальных ценностей в случае пожара, а также его тушение.

Для качественного проведения анализа пожарной опасности необходимо знать, как работает технологическое оборудование, какое количество веществ загружается в аппараты и установки, какие давление и температура проведения процесса и т.д. Все это необходимо для определения возможных мест и причин возникновения пожароопасных ситуаций.

2.Специальная защитная одежда и ее классификация, уровни защиты от тепловых воздействий боевой одежды. Испытание боевой одежды.

СЗО подразделяется на:

- боевую одежду пожарного (специальную защитную одежду общего назначения);

- специальную защитную одежду пожарного от повышенных тепловых воздействий;

- специальную защитную одежду пожарного изолирующего типа.

СЗО ПТВ должна изготавливаться из огнетермостойких материалов с металлизированным покрытием и в зависимости от степени тепловой защиты подразделяется на три типа исполнения:

- тяжелый;

- полутяжелый;

- легкий.

Испытания:

На манекен надевается СЗО, а также необходимое снаряжение в соответствии с документацией на изделие. Манекен устанавливается на передвижном устройстве.

Запускается измерительная система и персональный компьютер.

В рабочей зоне с помощью тепловых панелей и системы регуляции их мощности создается тепловой поток, соответствующий нормативному значению

С помощью передвижного устройства вращающийся манекен в СЗО вводится в рабочую зону и отсчитывают время выдержки, соответствующее нормативному

По окончании нормативного времени манекен в СЗО с помощью передвижного устройства выводят из рабочей зоны.

В течение всего опыта контролируются тепловые параметры окружающей среды и в подкостюмном пространстве.

После окончания опыта изделие снимается с манекена и проводится его визуальный осмотр с целью выявления термических разрушений и определения возможности проведения дальнейших испытаний.

СЗО считается выдержавшей испытания, если в любой точке подкостюмного пространства температура не превысила 50°С, тепловой поток - 1,5 кВт/м2 и необнаружено термических разрушения материала верха СЗО (оплавление, обугливание, сквозной прогар).

3.Основные цели и задачи расследования пожаров

Основными целями проверки являются установление причины пожара; лиц, причастных к его возникновению; суммы материального ущерба, и, в конечном счете, признаков состава преступления.

По результатам проверки дознаватель должен вынести постановление об отказе в возбуждении уголовного дела, если нет признаков преступле­ния.

Основными задачами расследования пожаров являются:

Установление причин и обстоятельств возникновения и развития пожара;

Разработка организационно-технических мероприятий по предупреждению аналогичных пожаров;

Оценка эффективности работы установок пожаротушения и пожарной сигнализации, подготовка предложений по их совершенствованию;

Подготовка предложений и дополнительных требований пожарной безопасности для внесения их в нормативно-технические документы, а также для разработки более эффективных средств пожарной защиты для данного объекта.

Билет №2

1.Методика построения совмещенного графика изменения площади пожара, площади тушения, требуемого и фактического расходов огнетушащего вещества во времени.

Совмещённый график связывает основные геометрические параметры развития и тушения пожара (площадь пожара, площадь тушения) с необходимым расходом огнетушащих веществ, описывает динамику наращивания фактического расхода огнетушащих веществ,

показывает продолжительность основных этапов развития и тушения пожара (время свободного развития пожара, продолжительность локализации и ликвидации пожара).

1. По оси ординат (вертикальная ось) откладываются:

слева - площадь пожара (кв.м);

справа - расход огнетушащего вещества (л/с).

2. По оси абсцисс (горизонтальная ось) откладывается время в минутах или в часах в зависимости от времени тушения.

3. Требуемый расход огнетушащего вещества определяется умножением значения площади пожара, взятого на момент времени из таблицы основных показателей, на требуемую для данного вида горящего вещества интенсивность.

4. Фактический расход огнетушащего вещества на определенный момент времени берется из таблицы основных показателей.

5. График требуемого расхода выполняется кривой линией, а фактического - ступенчатой

2.Система обеспечения пожарной безопасности в Российской Федерации, её основные элементы, функции и организационная структура.

Система обеспечения пожарной безопасности - совокупность сил и средств, а также мер правового, организационного, экономического, социального и научно-технического характера, направленных на борьбу с пожарами.  Основными элементами системы обеспечения пожарной безопасности являются органы государственной власти, органы местного самоуправления, организации, граждане, принимающие участие в обеспечении пожарной безопасности в соответствии с законодательством Российской Федерации.

Основные функции системы обеспечения пожарной безопасности:  нормативное правовое регулирование и осуществление государственных мер в области пожарной безопасности;  создание пожарной охраны и организация ее деятельности;  разработка и осуществление мер пожарной безопасности;  реализация прав, обязанностей и ответственности в области пожарной безопасности;  проведение противопожарной пропаганды и обучение населения мерам пожарной безопасности;  содействие деятельности добровольных пожарных, привлечение населения к обеспечению пожарной безопасности;

научно-техническое обеспечение пожарной безопасности;  информационное обеспечение в области пожарной безопасности;  осуществление государственного пожарного надзора и других контрольных функций по обеспечению пожарной безопасности;  производство пожарно-технической продукции;  выполнение работ и оказание услуг в области пожарной безопасности;

3.Назначение и область применения установок пожарной автоматики.

Автоматические установки пожаротушения и пожарной сигнализации, проектирование которых осуществляется по требованию заказчика, должны обеспечивать безопасность людей на защищаемом объекте. По согласованию с заказчиком они могут решать также одну из следующих задач:

· минимизация ущерба при тушении пожара материальным ценностям, находящимся в защищаемом помещении;

· сохранение целостности ограждающих конструкций защищаемого помещения и предотвращение распространения пожара за его пределы.

необходимость применения АУП и ее вида предписываются для конкретных производственных, административных и других помещений или объектов соответствующими нормативными документами в зависимости от назначения помещений, характера технологического процесса, площади помещения и т. п. факторов. В случаях, когда нормативное обоснование необходимости отсутствует, или при необходимости распространения положения на новое производство, используется вероятностный метод на основе ГОСТ 12.1.004-91 "Пожарная безопасность.

Билет №3

1.Назначение и виды противопожарных преград. Защита проёмов в противопожарных преградах.

 противопожарные преграды предназначены для ограничения линейного распространения пожара.

К ним относятся:

- преграды для ограничения распространения пожара по поверхности и пустотам конструкций (гребни, выступы, пояса, крышевые зоны, диафрагмы, несгораемые засыпки);

- преграды для ограничения разлива жидкостей и распространения по ним пожара (обваловки, бортики, парапеты, пандусы, кюветы, дренажи);

- различные огнезадерживающие шиберы и заслонки в воздуховодах и продуктопроводах для транспортировки горючих веществ;

- противопожарные двери и прочие устройства, являющиеся составными элементами прот

При пропуске через противопожарные преграды различного рода коммуникаций необходимо тщательно заделывать швы и щели, как правило, цементным раствором. Для защиты периодически используемых технологических проемов применяют противопожарные двери, ворота, люки, клапаны и тамбур-шлюзы. Особую заботу вызывает защита проемов при пропуске через них различного рода конвейеров и технологических линий. Отверстия в стенах для пропуска конвейеров весьма значительны и часто служат причиной распространения пожара. Проемы для транспортеров, перемещающих штучные крупногабаритные изделия, обычно защищают раздвижными заслонами ивопожарных преград (стен, перегородок) и помогающие выполнять им свои функции.

2.Снаряжение пожарного: спасательный пояс, карабин, кобура с поясным топором, назначение и технические характеристики.

Спасательный пояс бывает трёх размеров: 1050, 1200, 1350 мм при ширине ленты 75 мм и толщине 4 мм.

Пояс изготовляют из четырёхслойной хлопчатобумажной тканевой ленты, окрашенной водостойкой краской коричневого или чёрного цвета. К одному концу ленты прикреплена пряжка. На другом её конце имеются пять пар облицованных металлическими накладками отверстий для застёгивания пояса. На расстоянии 220 мм от пряжки прикреплено полукольцо для подвески карабина. Пристёгивается карабин к спасательному поясу с левой стороны при помощи ремешка с кнопкой.

Карабин пожарный применяют для торможения спасательной верёвки при спасении людей и самоспасении пожарного, а также для его закрепления за ступеньки пожарной лестницы или элемент конструкции здания и сооружения при работе на высоте. Карабин изготовляют из стали Ст 20 с гальваническим покрытием. Затвор карабина открывается внутрь, преодолевая сопротивление пружины, находящейся внутри продольного канала затвора. Откидной конец затвора имеет бородку, которая входит в вырез замка. При этом втулочный замыкатель обеспечивает автоматическое запирание замка, что предотвращает самопроизвольное его открывание.

Топор пожарный поясной предназначен для разборки лёгких конструкций элементов здания и сооружений, а также вскрытия кровли, дверей и окон. Кроме того, кирка топора позволяет закрепляться пожарному при передвижении по крутым скатам кровли.

3.Классификация способов окраски промышленных изделий, общая характеристика пожарной опасности процессов окраски и основные противопожарные требования.

Окраска механическим распылением

В последнее время широко стал применяться способ нанесения лакокрасочного материала под высоким давлением. Нанесения его, еще называют - механическим распылением. Сущность этого способа состоит в использовании изменяющих свойств лакокрасочного материала при больших перепадов давления от 10 до 20 МПа. При выходе из сопла даже холодного лакокрасочного материала, образуется мелкодисперсный факел, при этом сокращаются потери на туманообразования и уменьшается вероятность образования пожаровзрывоопасной концентрации.

Пожарная опасность процессов окраски обусловлена свойствами применяемых лакокрасочных материалов, в составе которых находится от 50 - 60% и даже 70 -80% легковоспламеняющихся растворителей. Большим количеством испаряющихся паров растворителей, нашедшим источник зажигания и разветвленных путей распространения пожара.

Наиболее опасен способ распыления - сжатым воздухом, при котором образуется пожаровзрывоопасная смесь мельчайших частиц лака и краски в воздухе.

Одной из мер предупреждения образования горючих смесей является, устройство вентиляции с целью отсоса паров от источника окраски изделий. Поэтому следует производить окраску в камерах с постоянным воздухообменом или в непосредственной близости от заборных устройств воздуховодов отсасывающих пары легковоспламеняющей жидкости. Рабочие места изолируются от окружающей среды производственного помещения.

Вентиляционная система должна иметь автоматическую блокировку, обеспечивающая прекращение краски при остановки вентилятора.

При окраске больших изделий, вагонов, локомотивов, вентиляция предусматривается по принципу вентилирования ограничения участка изделия, который в данный момент окрашивается. При этом изделие перемещается относительно вентиляционной установки или вентиляционная установка перемещается относительно изделия. Скорость отсасывающего воздуха должна быть не менее 1 м/с.

Специфическими источниками зажигания в этих процессах являются, искры удара (механический) и самовозгорание отходов, в состав которых входит: нитролаки, льняное масло, эмаль, а также самовозгорание отложений лакокрасочных материалов в воздуховодов.

Быстрому распространению пожаров способствует:

- большое количество лакокрасочных материалов;

- горючесть самих окрашенных изделий, не зависимо от материала;

- вентиляционная система, по которым пламя может распространяться в смежные цеха и этажи.

По этому мерами профилактики предусматривается:

1. ограничения количества горючих веществ и материалов, находящихся непосредственно в окрасочных цехах;

2. прокладка вентиляционных воздуховодов по кратчайшему пути непосредственно в наружу или в очистительное устройство;

3. устройство огнепреградителей и огнезадерживающих заслонок, особенно на ответвлениях от кабины и агрегатов;

4. очистка кабины и камер от отходов, а воздуховодов от отложений лакокрасочных материалов.

Окраска окунанием и обливанием

Этот способ находит применения при конвейерной технологии, когда окрашенные изделия подаются на сушку. Изделия окунают в ванну с помощью подъемных устройств. Если объем ванны превышает 0,5 м3, оборудуют специальные окрасочные камеры с вытяжной вентиляцией.

Способ обливания мало отличается от окунания. Струйное обливания и обливания с последующей выдержкой в парах растворителей, заключается в том что, изделие обильно обливают краской и направляют в камеру или туннель, в котором находятся пары растворителя. Здесь лишняя краска с изделия стекает, а оставшаяся равномерно покрывает ее поверхность.

В мебельной промышленности широко используется способ лаконалива, осуществляющий с помощью лаконаливных машин. Основным элементом этих машин является лаконаливная головка, из нее лак вытекает в виде бесконечной тонкой широкой пленки, которая ложится на движущийся по конвейеру окрашиваемый мебельный материал. Образующиеся пары отсасываются, а материал идет на сушку.

При нарушении работы вентиляционной системы, могут образоваться пожаровзрывоопасные смеси. Пожар распространяется по лакокрасочным материалам находящимися в жалобах, емкостях, сборниках, коммуникациях. Для предотвращения образования горючей среды, необходим хороший воздухообмен со скоростью движения воздуха от 1 до 1,5 м/с.

Предусматривается - автоматическая блокировка, исключая подачу краски при остановке вентиляционной системы; автоматический контроль и сигнализация о появлении опасных концентраций; автоматическое регулирование концентрационных паров в окрасочных камерах

Билет №5

1.Основные факторы пожара как носители информации и особенности их преобразования автоматическими пожарными извещателями.

1.    Основные показатели и структура пожарных извещателей

Любой пожар сопровождается изменением характеристик окружающей среды, обусловленных развитием горения и возникновением конвективного теплового потока над его очагом. К таким характеристикам можно отнести: повышенную температуру окружающей среды, дым и продукты горения, а также световое излучение пламениАвтоматические пожарные извещатели сконструированы таким образом, чтобы реагировать на изменение одного или несколькихпараметров пожара. В зависимости от вида контролируемого параметра они разделяются на тепловыедымовые,пламени (световые), газовые и комбинированные извещателиАвтоматические пожарные извещателипреобразуют неэлектрические информационные параметры пожара в электрические сигналы, которыми достаточно свободно можно оперировать при переработке информации приемноконтрольными приборами. В соответствии с ГОСТ 12.2.047 автоматический пожарный извещатель - это устройство для формирования сигнала о пожаре, которое реагирует на факторы, сопутствующие пожару.

Для обеспечения эффективной работы системы автоматической пожарной сигнализации (АПС) необходимо определить влияющие на нее показатели пожарных извещателей. Номенклатура показателей состоит из нескольких групп (ГОСТ 4.188).

Показатели назначения:

Чувствительность или порог срабатывания определяются как минимальное значение величины контролируемого параметра, при которой происходит срабатывание автоматического пожарного извещателя (АПИ).

Инерционностью срабатывания АПИ является постоянная времени, так ее называют в некоторых литературных источниках. Инерционность - это время с момента воздействия на чувствительный элемент АПИ контролируемого параметра, величина которого равна или превышает порог срабатывания и до момента выдачи сигнала АПИ.

Контролируемая площадь - максимальная дальность действия, контролируемый объем. Для извещателей пламени  в некоторых случаях также угол обзора.

Показатели надежности:

Средняя наработка на отказ, вероятность безотказной работы, вероятность возникновения отказа, приводящего к ложному срабатыванию и др. Все эти показатели характеризуют свойства безотказности и указывают в технической документации на изделия.

Чувствительный элемент пожарного извещателя и система обработки сигнала преобразуют контролируемый параметр в электрический сигнал, удобный для дальнейшей обработки и передачи.

Если пожарный извещатель преобразует входную информацию без дополнительного источника энергии, то он называется генераторным. Если для такого преобразования требуется дополнительный источник питания, то такой извещатель называется параметрическим. Очевидно, что параметрические извещатели выгодно отличаются от генераторных тем, что электрическая выходная величина может передаваться на значительные расстояния.

Весьма важной характеристикой извещателя является его чувствительность. Она характеризует способность извещателя реагировать на информационные параметры пожара и равна отношению приращения выходной величины к приращению входной величины извещателя. В АПИ рабочая точка выбирается таким образом, чтобы обеспечить нечувствительность к определенному значению параметра окружающей среды. Это делается в целях повышения уровня помехозащищенности и обеспечения надежности извещателя.

Автоматические пожарные извещатели в зависимости от характера взаимодействия информационными характеристиками пожара можно разделить на три группы.

1-я группа - извещатели максимального действия. Они реагируют на достижение контролируемым параметромпорога срабатыванияМаксимальный тепловой пожарный извещатель - пожарный извещатель, формирующийизвещение о пожаре при превышении температуры окружающей среды установленного порогового значения - температуры срабатывания извещателя.

2-я группа - извещатели Такие извещатели называются дифференциальными.Таким образом, дифференцальный тепловой пожарный извещатель - пожарный извещатель, формирующий извещение скорости нарастания температуры окружающей среды выше установленного порогового значения.

3-я группа - извещатели, которые реагируют и на достижение контролируемым параметром заданной величины порога срабатывания, и на его производную. Такие извещатели называются максимально-дифференциальными.

По способу обнаружения пожара автоматические пожарные извещатели можно разделить на активные и пассивные. В основу работы активных извещателей положен принцип заполнения защищаемого помещения определенным видом энергии. При пожаре в помещении фокусируется изменение создаваемого поля и выдается сигнал тревоги. Пассивные точечные извещатели реагируют на характерные информационные свойства очага пожара в месте установки извещателя. В зависимости от способа восприятия изменения контролирующих параметовизвещатели бывают точечные и линейные.

Адресный пожарный извещатель - пожарный извещатель, который передает на адресный приемно-контрольный прибор код своего адреса вместе с извещением о пожаре (по НПБ 88-01).

Автоматический пожарный извещатель - пожарный извещатель, реагирующий на факторы, сопутствующие пожару (по ГОСТ 12.2.047).



Комбинированный пожарный извещатель - пожарный извещатель, реагирующий на два или более фактора пожара

2. Особенности планировки зданий в зависимости от назначения.

В структуре функциональных процессов можно выделить общие, присущие некоторым видам или группам зданий, а также главные и подсобные функции. Основу планировочного решения должны составить отдельные помещения, состав, взаимосвязь и назначение которых устанавливают в зависимости от назначения здания. Форму и размеры отдельных помещений принимают в зависимости от процессов, происходящих в них, конструктивных особенностей, в соответствии с экономическими и эстетическими требованиями. Для каждого типа зданий они определяются нормами.

Помещения в здании по назначению делят на следующие: главные, или основные, предназначенные для удовлетворения основных функций (жилые комнаты — в жилых домах, групповые комнаты — в детских садах и яслях, учебные помещения — в школах, торговые залы — в магазинах, столовых, зрительные залы — в кинотеатрах и театрах); подсобные, предназначенные для выполнения подсобных или вспомогательных процессов (кухни, санитарные узлы, буфет, фойе, гардероб); коммуникационные, или транзитные, имеющие несколько приемов взаимосвязи с главными или вспомогательными помещениями, что предопределяет планировку в одной или нескольких плоскостях. Если связи только горизонтальные, предусматривается планировка в одной плоскости. При сложных взаимосвязях по горизонтали и вертикали планировка в нескольких плоскостях — поэтажная. Горизонтальные коммуникационные помещения — коридоры, соединительные переходы, галереи, передние, шлюзы, тамбуры, вестибюли, рекреации; вертикальные — лестничные клетки, лифтовые шахты.

Коммуникационные помещения оказывают существенное влияние на планировочную и пространственную структуру здания и являются ее организующим фактором. По ним осуществляется внутренняя связь с отдельными помещениями или их группами, а также загрузка и эвакуация здания.

Современные формы и приемы архитектуры промышленных зданий во многом определяются индустриальными методами строительства, в основе которых лежит монтаж здания из крупноразмерных элементов заводского изготовления. При этом индустриальные методы предопределяют и новое конструктивное построение — структуру здания, которая должна слагаться из минимального числа унифицированных объемно-планировочных элементов и количества типов плоскостных или пространственных конструктивных изделий.

3.Правила техники безопасности при работе с немеханизированным и механизированным инструментом.

К работе инструментом допускаются лица, прошедшие специальное обучение и инструктаж по технике безопасности. По виду энергии, приводящей механизированный инструмент в действие, он подразделяется на электрифицированный, гидравлический, пневматический, с мотоприводом.

Инструмент с электроприводом

Эксплуатация электроинструмента связана с повышенной опасностью поражения элек-тротоком и непосредственно рабочим органом.  Для обеспечения безопасности необходимо использовать исправный инструмент, укомплектованный всеми деталями, предусмотренными конструкцией. Использовать электроинструмент необходимо только по прямому назначению и в соответствии с инструкцией по эксплуатации.

Перед началом работы необходимо проверить: —выключен ли электродвигатель; — правильность и надежность крепления рабочего органа; — соответствие напряжения электросети паспортному напряжению электродвигателя; — надежность крепления всех соединений; — легкость и плавность движения ходовых деталей; — правильность направления вращения рабочего органа. Длина токопроводящего кабеля должна быть такой, чтобы не происходило его на-тягивания и ослабления контактов в штепсельном соединении, так как это может вызвать короткое замыкание или замыкание на корпус электроинструмента.. Запрещается самостоятельно присоединять к временным электросетям электрифицированный инструмент и трансформаторы без пусковых аппаратов или штепсельных соединений.

Запрещается работать без заземления, а в сетях с заземленной нейтралью — без зануления металлического корпуса электроинструмента, если рабочее напряжение превышает 42 В.. Включение электродвигателя осуществляется только на холостом ходу.

Запрещается: — работать электроинструментом во время дождя, если рабочее место не защищено навесом; — работать электроинструментом на высоте более 1,3 м с подмостей или лесов, не имеющих соответствующих ограждений; — работать электрифицированным инструментом с приставных лестниц и стремянок; — оставлять электроинструмент на лесах, козлах или подвешивать на лестнице во избежание случайного его падения.

Инструмент с пневмоприводом

Там, где нельзя использовать электроинструмент, по взрыво- и электробезопасности, применяют пневматический инструмент, который работает от сжатого воздуха давлением 3-6 атм.

К основным недостаткам пневмоинструмента следует отнести шум и вибрацию, которые оказывают вредное влияние на организм человека.  Поэтому, при работе с пневмоинструментом внутри емкостей, от воздействия шума следует надевать противошумные шлемы, наушники, бируши или противошумы доктора Алая.

Для снижения вибрации, передаваемой на руки спасателя, необходимо пользоваться специальными рукавицами с прокладкой на ладонной поверхности.

Применение пневматического инструмента позволяет безопасно работать в сырых помещениях, внутри металлических емкостей и в тех местах, где пользование электроэнергией представляет собой опасность. Места соединений шлангов не должны пропускать воздух.

Не допускается нагрев ударного механизма до температуры выше 120-150 С, и превышение давления в пневмосистеме выше величины, указанной в паспорте.

Инструмент с мотоприводом

При проведении аварийно-спасательных работ широко используется инструменте приводом от двигателя внутреннего сгорания: мотопилы, бензорезы, ручные режущие машины с дисковым алмазным вращающимся рабочим органом. Отличительная особенность инструмента с мотоприводом заключается в его автономности, небольшом весе, удобстве эксплуатации, возможности резать практически любой материал.

Инструмент с мотоприводом должен эксплуатироваться только в исправном состоянии.  Необходимо соблюдать требования, установленные заводом-изготовителем, знать устройство и назначение всех частей, узлов, деталей.

Запрещается перевозить инструмент с мотоприводом с заправленным топливным баком.

Перед запуском двигателя необходимо провести наружный осмотр инструмента, убедиться в его исправности и надежности крепления всех частей, надеть режущий орган и закрепить его, проверить надежность крепления защитного кожуха, наполнить бак топливной смесью.

Переходить с одного рабочего места на другое следует при выключенном двигателе или при работе двигателя на малой частоте вращения, когда режущий рабочий орган не вращается.

Билет №4

1.Основные группы следов, подлежащих выявлению на месте пожара, понятие антропогенных и техногенных следов.

Тепловое воздействие на материалы и конструкции в ходе пожара приводит к формированию на них следов термических поражений, специфичных для каждого вида материала. В зависимости от того, насколько сильно материал разрушен под воздействием тепла пожара, термические поражения могут либо наблюдаться визуально, либо быть невидимы глазу, и выявляться с помощью специальных инструментальных методов и технических средств. Существует понятие "степень термических поражений"; под этим термином понимается величина термических разрушений материала. Она может выражаться качественной оценкой (например, "незначительные разрушения бетона с образованием мелких трещин" или "сильные разрушения с отслоением защитного слоя") или количественной, через какую-либо измеренную величину или параметр, прямо или косвенно связанный с процессом и последствиями термического разрушения. Примером количественной оценки степени термического поражения может быть измерение глубины обугливания древесины или величины деформации стальной балки.

Степень термического поражения любого материала определяется двумя основными параметрами - температурой и длительностью нагрева, причем влияние температуры более существенно, нежели длительности.

К техногенным относятся следы, происхождение которых связано с техническими объектами – пожары, взрывы, аварии на химически опасных объектах, выбросы радиоактивных веществ, обрушений зданий, аварии на системах жизнеобеспечения.

Антропогенные следы являются следствием ошибочных действий людей

2.Параметры развития и тушения пожара, их определение в зависимости от формы пожара и направления подачи огнетушащего вещества.

Прогнозирование вариантов развития пожара выполняется исходя из оценки величины пожарной нагрузки и условий ее сгорания для свободно развивающегося пожара и с учетом взаимодействия предусматриваемых средств пожаротушения.

Построение сценариев развития пожаров выполняется на основе данных о категориях взрывопожарной и пожарной опасности, степени огнестойкости, конструктивной и функциональной пожарной опасности зданий и сооружений, объемно-планировочных и конструктивных решениях зданий.

Для здания рассматриваются возможные варианты возникновения и развития пожара и в зависимости от решаемых задач по ограничению распространения пожара в технологическом оборудовании или в отдельном помещении.

    Расчет сил и средств производится при разработке оперативных планов тушения, подготовке к пожарно-тактическим учениям и занятиям в соответствии с оперативно-тактическим замыслом, исследованиипотушенных пожаров и при их тушении.

    Для проведения расчета необходимы исходные данные о конструктивных и объемно-планировочных решениях зданий, технологических процессах производств, свойствах горючих материалов и веществ, водоисточниках, силах и средствах объектов, которые могут быть использованы для тушения пожара. Необходимо также выбрать или определить показатели, характеризующие процесс развития пожара и определить его параметры, показатели, отражающие процесс тушения.

3.Система пожарной безопасности объекта. Организационно-технические мероприятия по обеспечению пожарной безопасности объекта.

Пожарная безопасность объекта должна обеспечиваться:

· системами предотвращения пожара (СПП); · системой противопожарной защиты (СПЗ); · организационно-техническими мероприятиями (ОТМ)

Организационно-технические мероприятия включают в себя: организацию пожарной охраны (профессиональной, добровольной), обучение рабочих и служащих правилам пожарной безопасности, составление инструкций о порядке работы с пожароопасными веществами и материалами, отработку действий администрации, рабочих и служащих в случае возникновения пожара и эвакуации людей, применение средств наглядной агитации по обеспечению пожарной безопасности и т.п..

Билет №6

1.Классификация способов сушки промышленных изделий, общая характеристика пожарной опасности процессов сушки и основные противопожарные требования.

Сушкой называют тепловой процесс удаление влаги из твердых материалов, путем его испарения и отвода образующихся паров.

Влагу можно удалить путем отстаивания и с использованием центрифуг, но более полное удаление влаги, достигается при тепловой сушки. Удаления влаги при сушки сводится к перемещению ее из объема материала к поверхности и перемещение ее с поверхности материала в окружающую среду.

Главные требования при сушки материалов:

1. Для каждой сушилки должны быть установлены предельно допустимые норма загрузки высушиваемого материала и температурный режим работы.

При эксплуатации сушилок необходимо постоянно контролировать соблюдение температурного режима процесса сушки и исправности приборов контроля и сигнализации.

2. Сушилки для сушки термически нестойких материалов и материалов, склонных к самовозгоранию, должны иметь устройства автоматического регулирования температуры.

3. При сушке веществ и материалов надо следить за тем, чтобы вентиляционная система сушилки постоянно обеспечивала взрывобезопасную концентрацию паров и газов в сушильном объеме камеры.

Для контроля концентрации паров горючих растворителей в сушилке должны быть установлены автоматические газоанализаторы, обеспечивающие подачу сигнала при достижении концентрации, равной 20% концентрации нижнего предела воспламенения.

4. В сушилках, работающих с рециркуляцией воздуха, необходимо контролировать допустимую величину возврата (рециркуляции) воздуха, чтобы в сушильной камере не могла создаваться концентрация паров и газов, превышающая 20% концентрации их нижнего предела воспламенения. Шиберы на выкидной линии должны быть оборудованы ограничителями.

5. Сушилки непрерывного действия допускаются к работе при наличии исправно действующей системы блокировки, обеспечивающей автоматическое отключение обогрева (калориферов, излучателей, электродов и пр.) при внезапной остановке конвейера или вытяжного вентилятора.

6. При эксплуатации сушилок, в которых высушиваемый материал находится в движущемся или взвешенном состоянии, необходимо следить за исправностью и своевременной проверкой системы заземления.

7. Во взрывоопасных сушилках надо следить за тем, чтобы вентиляторы были взрывобезопасными, а притворы дверей выполнялись из металлов, не образующих искр при ударах.

8. Во избежание распространения пожара необходимо следить за наличием и исправностью автоматически закрывающихся задвижек на отсасывающих линиях и линиях подачи свежего воздуха.

9. Необходимо регулярно следить за качеством очистки сушильных камер, подогревателей, воздуховодов, фильтров, циклонов и транспортных приспособлений от пыли и других отложений.

10. Следить за состоянием автоматических систем пожаротушения и в установленные сроки проверять их исправность. При загорании высушиваемого материала система вентиляции и транспортирующие устройства должны быть немедленно остановлены. Сушилки следует оборудовать приспособлениями для паротушения или водяной дренчерной системой.

11. Запрещается хранить в производственных помещениях сгораемые материалы в количестве, превышающем сменную норму; оставлять после окончания работы неубранные масла, олифу, лаки, клеи и другие горючие материалы и предметы.

12. Здания (помещения) сушилок должны быть несгораемыми. При расположении нагревательных батарей в нижней части сушильных камер паровые трубы должны иметь гладкую поверхность и перекрываться сверху сеткой. Периодически, но не реже одного раза в неделю необходимо производить очистку камер и мест расположения батарей от щепы, мусора и т.п.

2.Протокол осмотра места пожара.

Фиксация хода и результатов осмотра осуществляется в протоколе осмотра, который оформляется в соответствии с требованиями ст. 166, 167 и 180 УПК РФ.

Если произведённый осмотр был дополнительным или повторным, то это указывается в "шапке" протокола.

Протокол может быть, как написан от руки, так и напечатан с помощью технических средств (компьютера, печатной машинки и т.п.).

В протоколе указывается, при какой погоде, освещении, в какое время (с точностью до минут) проводился осмотр.

Материальные носители информации, зафиксированной в ходе осмотра с помощью технических средств (фотоснимки и негативы, аудио- и видеокассеты и т.п.), чертежи, планы, схемы, изъятые предметы прилагаются к протоколу осмотра.

В протоколе осмотра описываются:

- все действия лица, производящего осмотр;

- всё обнаруженное при этом.

Описание осуществляется в той последовательности, в какой производился осмотр, и в том виде, в каком обнаруженное наблюдалось в момент осмотра.

Информация, получаемая в ходе проведения осмотра, поступает к производящему его лицу органолептически и с помощью технических средств. Например: "горячий (тёплый, холодный) на ощупь", "ощущается запах нефтепродуктов (спиртосодержащих веществ и т.п.)", "при постукивании (указывается, каким предметом) издаёт глухой (звонкий) звук".

В случае применения технических средств указываются:

- условия их применения;

- порядок применения;

- объекты применения;

- полученные результаты.

В протоколе также отмечается, что о применении технических средств участвующие лица были заранее предупреждены.

Протокол составляется в ходе производства осмотра либо сразу же после его окончания.

При изъятии в ходе осмотра предметов, могущих иметь отношение к делу, в протоколе отмечается:

- какие предметы изъяты;

- индивидуальные признаки предметов;

- конкретное место изъятия (с использованием пространственных координат);

- способ упаковки и наименование печати. Например, при изъятии с места пожара фрагмента

- электропроводки в протоколе указывается: "С места пожара изъят фрагмент двужильного одно-проволочного медного проводника длиной 30 см, с обгоревшей изоляцией и оплавлением каплеобразной формы на одном конце. Фрагмент отделён с помощью пассатижей от провода, обнаруженного на полу помещения № 5 у правой боковой стены, на расстоянии 1 м от дальнего правого угла помещения. Фрагмент проводника упакован в полиэтиленовый пакет, который опечатан печатью № 2 2-го ОГПС по охране Невского района Санкт-Петербурга".

К изъятым предметам прилагается сопроводительная надпись с указанием даты, места проведения осмотра и других обстоятельств изъятия, отмеченных выше.

При направлении изъятых предметов куда-либо непосредственно с места пожара об этом делается запись в протоколе.

Чертежи, планы, схемы, дополняющие и поясняющие протокол, оформляются в качестве приложений к протоколу, о чём упоминается в его заключительной части.

Протокол предъявляется для ознакомления всем участвующим в осмотре лицам, которые затем его подписывают.

Недопустимо производить изъятие предметов, когда понятые этого не видят, а затем предъявить их, сообщив, что изъяли предметы в таком-то месте. Это же относится и к проведению измерений как с помощью обычной рулетки или штангенциркуля, так и в случаях применения более сложных технических средств.

язык протокола должен быть понятен не только специалистам, но и обычным людям.

Общепринятые пожарно-технические, правовые и иные специальные термины обязательно должны присутствовать в соответствующих местах текста

При оформлении протокола следует избегать исправлений, текст должен быть разборчивым. Любое внесение исправления в текст протокола необходимо заверять удостоверительно и надписью и подписями понятых.

Рис. 5.5, а. План места пожара:

1 - шкаф; 2 - диван-кровать; 3 - тумба с телевизором; 4 - стол; 5 - мебельная стенка; 6 - зона выгорания мебели (дивана); 7 - поверхностное обгорание какой-либо конструкции или элемента мебели;

Текст надписи при этом может быть, например, следующим: "Исправление на 3 строчке сверху верно". Надпись располагают внизу страницы и заверяют подписями понятых. Подобную надпись можно сделать и в конце протокола, указав месторасположение исправления (страница, строчка и т. п.)

3.Цель и задачи расчета сил и средств для тушения пожаров, методика расчета

Исходными данными для расчета сил и средств являются:  характеристика объекта; время с момента возникновения пожара до сообщения о нем; линейная скорость распространения пожара; силы и средства, предусмотренные расписанием выездов и время сосредоточения их; интенсивность подачи огнетушащего вещества.

С учетом эффекта тушения можно выделить следующие стадии развития пожара: I, II - стадии свободного развития пожара, причем на начальной стадии -I стадии (т до 10 мин) линейная скорость распространения принимается равной 50% ее максимального значения (?Л =0,5 V таблл ), характерного для данной категории объектов, а с момента времени более 10 мин она принимается равной максимальному значению (II стадия); Ш стадия характеризуется началом введения первых стволов на тушение пожара, в результате чего линейная скорость распространения пожара уменьшается, поэтому в промежутке времени с момента введения первых стволов до момента ограничения распространения пожара (момента локализации) ее значение снова принимают равным 0,5 V табл. В момент выполнения условий локализации Л =0;

При круговом развитии пожара и времени распространения до 10 мин (I стадия) площадь пожара вычисляется по следующей формуле:

При времени распространения пожара более 10 мин до момента введении первых стволов на тушение пожара (II стадия) площадь пожара и его радиус рассчитываются соответственно по формулам:

При ограничении распространения пожара стенами помещения площадь пожара будет принимать форму полукруга или сектора при загорании у одной стены или в углу помещения. Тогда расчетные формулы будут выглядеть следующим образом:

При прямоугольной форме развития пожара расчетные формулы будут иметь следующий вид:

На третьей стадии пожара - с момента введения первых стволов и до момента локализации пожара - значение скорости в расчетах принимается равным 50% табличного значения, т.е. vЛ =0,5 V таблл. В этом случае расчет площади пожара производится по следующим формулам:

где t3 = tТ – tВВ; tТ – текущий момент времени; tВВ – время введения первых стволов на тушение tзmax = tЛОК- tВВ, где tЛОК – время локализации пожара, мин.

Площадь тушения SТ(часть площади пожара, на которую подается огнетушащее вещество) для указанных выше геометрических форм площади пожара определяется по формулам: а) по круговой форме

где hТ – глубина тушения стволов соответственно принимается равной для ручных стволов 5 м; для лафетных -10м. б) при полукруговой и угловой соответственно

в) при прямоугольной форме при подаче стволов по всему периметру пожара

Определение требуемого расхода воды на тушение и защиту.

В зависимости от обстановки на пожаре требуемый расход огнетушащего вещества для тушения твердых горючих материалов определяют на всю площадь пожара или только на площадь тушения.

Расчет ведут по формулам:

Определение требуемого количества стволов и отделений.

Количество стволов на тушение определяют по формулам:

где,Qз тр – расход воды на защиту [л/с],Nзтр. – количество стволов на защиту.

Общее количество стволов на тушение пожара и защиту смежных объектов будет равно:

Билет №7

  1. Понятие, цель, задачи и основные направления осуществления ГПН.

Направления деятельности по ГПН:

- нормативно-техническая работа;

- проверки и дознание по делам о пожарах;

- учет пожаров и их последствий;

- информационное обеспечение в области пожарной безопасности;

- противопожарная пропаганда;

- организация обучения мерам пожарной безопасности;

- надзор за соблюдением требований пожарной безопасности федеральными органами исполнительной власти, органами исполнительной власти субъектов РФ, органами местного самоуправления, организациями, а также должностными лицами, гражданами РФ в порядке, установленном законодательством РФ;

- взаимодействие с другими надзорными органами.

Основной задачей государственного пожарного надзора является защита жизни и здоровья граждан, их имущества, государственного и муниципального имущества, а также имущества организаций от пожаров и ограничение их последствий.

В реализации Концепции создания единой системы государственных надзоров в области пожарной безопасности, гражданской обороны и защиты населения и территорий от чрезвычайных ситуаций, утвержденной Приказом МЧС России от 29.12.2006 №804, ГПН является основной составной частью системы надзорной деятельности МЧС России.

2.Назначение, классификация, устройство, принцип работы тепловых пожарных извещателей.

Автоматический ТПИ - устройство, которое реагирует на определенное значение температуры и/или скорости ее нарастания, сопутствующее пожару. Этому определению в полной мере соответствуют так называемые "пороговые" извещатели, которые сами принимают решение о возникновении пожароопасной ситуации и формируют извещение о пожаре.

Основными классификационными признаками ТПИ являются:

  • контролируемый характер повышения температуры;

  • вид зоны обнаружения;

  • температура срабатывания;

  • инерционность;

  • принцип действия;

  • конструктивное исполнение.

Принцип действия отражает физическую природу процесса преобразования информации о значении контролируемого фактора, осуществляемую чувствительным элементом ТПИ. Основой чувствительного элемента могут являться легкоплавкие сплавы, ферромагнитные материалы, термопары, биметаллические пластины, полупроводниковые термосопротивления и др.

3. Процесс эвакуации людей из зданий на случай пожара.

Эвакуация –представляет собой процесс организованного самостоятельного движения людей наружу из помещения, в которых имеется возможность воздействия на них офп.

Эвакуация проводится в тех случаях, когда имеется угроза жизни и здоровью. Ко многим факторам, определяющим необходимость эвакуации в различных чрезвычайных ситуациях, относятся пожар и его опасные факторы: дым и продукты сгорания материалов, высокая температура, непосредственное воздействие огня.

Обеспечение быстрой и своевременной эвакуации из зданий и сооружения, это важная и ответственная задача, закладывается на стадии проектирования и обеспечивается при эксплуатации объекта.

Основными параметрами обеспечения эвакуационного процесса являются:

 Количество эвакуационных выходов - выходов, ведущих в безопасную при пожаре зону;

Выбор вариантов и протяженностиэвакуационных путей, то есть безопасных при эвакуации людей путей, ведущий к эвакуационным выходам;

 Геометрические параметры эвакуационных путей и выходов;

 Безопасное конструктивное оформление путей и выходов на пути следования людей;

 Изоляция (отделение путей эвакуации) от зон и помещений с повышенной пожарной опасностью, возможных путей распространения пожара и его опасных факторов;

 Скорость (время) эвакуации людей и обеспечение минимального риска при её проведении.

Билет №8

1. Ручные пожарные лестницы: назначения, виды, технические характеристики.

 Лестница пожарная штурмовая металлическая - переносная конструкция, входящая в состав пожарно-технического вооружения пожарного автомобиля. Предназначена для обеспечения боевых действий при тушении пожаров и проведения связанных с ними первоочередных аварийно-спасательных работ на высотах. Она используется для подъема пожарных по наружной стене зданий и сооружений. а также для обеспечения работ при вскрытии кровли на крутых крышах. Лестница соответствует климатическому исполнению УХЛ для категории размещения 1 согласно ГОСТ 15150. Изготовлена из высококачественного металла, что обеспечивает высокую прочность и отличает этим показателем от аналогов. Не применяются металлы,взаимодействие которых приводит к контактной коррозии. Тетивы лестницы изготавливаются из профилей прессованных из алюминия и алюминиевых сплавов по ГОСТ 8617. Вся продукция проходит испытания: приемо-сдаточные, периодические и типовые.

     Лестница пожарная ручная трехколенная металлическая (Л-ЗК) - переносная конструкция. входящая в состав пожарно-технического вооружения пожарного автомобиля. Предназначена для обеспечения боевых действий при тушении пожаров и проведения связанных с ними первоочередных аварийно-спасательных работ на высотах.Лестница соответствует климатическому исполнению УХЛ для категории размещения 1 согласно ГОСТ 15150. Изготовлена из высококачественного металла, что обеспечивает высокую прочность и отличает этим качеством от аналогов. Вся продукция проходит испытания: приемо-сдаточные, периодические и типовые.

     Лестница-палка пожарная металлическая ЛПМ - служит средством подъема пожарных на высоту первого этажа. а также для пробивания перегородок и отбивания штукатурки. Лестница соответствует климатическому исполнению УХЛ для категории размещения 1 согласно ГОСТ 15150. Изготовлена из высококачественного металла, что обеспечивает высокую прочность и отличается этим показателем от аналогов. Не применяются металлы,взаимодействие которых приводит к контактной коррозии. Тетивы, ступеньки лестницы изготавливаются из профилей прессованных из алюминия и алюминиевых сплавов по ГОСТ 8617. Вся продукция проходит испытания: приемо-сдаточные, периодические и типовые.

2.Особенности пожарной опасности ректификационных установок, основные противопожарные мероприятия при их проектировании и эксплуатации.

Сущность процесса ректификации основывается на многократном повторении испарения жидкой смеси и неполной конденсации ее паров.

Пожарная опасность и противопожарные требования к ректификационным колоннам.

Пожарная опасность характеризуется:

  1. Большим количеством ЛВЖ и ГЖ, паров в колонне.

2. Возможность образования ВОС внутри ректификационной колонны:

  • ВОС при нормальной работе не образуется, т.к. окислитель отсутствует ( ректификационная колонна работает под давлением )

  • образование ВОС возможно в момент пуска и остановки.

3. Возможность выхода горючих веществ наружу обуславливается наличием большого количества аппаратов с ЛВЖ,ГЖ технологически связанных с РК.

Основные причины выхода горючих веществ наружу:

Химическому износу ( коррозии ) подвергается в основном внутренняя поверхность колонны, патрубки, колпачки. Этому способствует наличие серы и сернистых соединений, повышенная температура и непрерывное движение продукта.

Причины повышения давления:

  • нарушение материального баланса ;

  • нарушение теплового баланса ;

  • нарушение процесса конденсации паровой фазы ;

  • отсутствие или неисправность приборов контроля и регулирования ;

  • возможные отложения в переливных трубах тарелок, на сетчатых тарелках.

Температурные напряжения имеют место в следующих случаях :

  • при разных изменениях температуры ;

  • при отсутствии на трубопроводах температурных компенсаторов ;

  • при наличии участков с разрушенной теплоизоляцией ;

  • при непосредственном воздействии открытого пламени или тепла, передаваемого излучением.

Динамические нагрузки возникают :

  • от вибрации при недостаточно жестком креплении колонны к фундаменту и слабом креплении трубопроводов ( вибрацию вызывает ветер, машины, пульсация ) ;

  • в результате гидравлических ударов.

3.Очаг пожара, характеристики основных признаков очага пожара на участке его возникновения.

ОЧАГ ПОЖАРА — место первоначального возникновения горения, перешедшего в пожар. Определение места О. п. — одна из основных задач расследования пожара в целях установления причины пожара, необходимости заведения уголовных дел и т. п.

Окончательный вывод о месте О. п. делается по результатам:

осмотра места пожара;

сбора и анализа показаний очевидцев;

целенаправленного отбора вещественных доказательств;

оценки факторов, предшествовавших возникновению пожара, с учетом информации о последовательности боевых действий по тушению пожара, об использованных огнетушащих веществах и т. п.

Признаки очага пожара, образующиеся на участке его возникновения  1. Горение в небольших замкнутых помещениях и в массе материалов.  2. Беспламенное горение от слабых огневых импульсов.  3. Разрушения и следы горения в очаге пожара при благоприятных условиях для горения.  4. Очаг пожара в перегородке.  5. Очаг пожара в перекрытии и покрытии.  6. Возникновение пожара вне оборудования помещений.  7. Возникновение пожара на оборудовании помещений.  8. Возникновение пожара внутри оборудования.  9. Возникновение пожара на производственном или ином специальном оборудовании.  10. Признаки очага, образующиеся над местом возникновения пожара.  11. “Очаговый конус”.  12. Случаи, когда признаки очага в месте возникновения пожара не образуются.  К косвенным признакам очага пожара относятся:  отдельные явления, отражающие процессы горения на пожаре;  поведение технических устройств, действовавших на момент возникновения пожара;  признаки реакции людей и животных на факт пожара.

Билет №9

1. Понятие локализации и ликвидации пожара.

ЛОКАЛИЗАЦИЯ ПОЖАРА — действия, направленные на предотвращение возможности дальнейшего распространениягорения и создание условий для его успешной ликвидации имеющимися силами и средствами.

ЛИКВИДАЦИЯ ПОЖАРА — действия, направленные на окончательное прекращение горения, а также на исключение возможности его повторного возникновения.

2.Система органов ГПН, их полномочия и основные направления деятельности.

Государственный пожарный надзор (ГПН) — это специаль­ный вид государственной надзорной деятельности, осуществляе­мой должностными лицами Государственной противопожарной службы в целях контроля за соблюдением требований пожарной безопасности и пресечения их нарушений. В систему ГПН входят:

руководитель федерального органа управления ГПС, руководите­ли территориальных органов управления ГПС субъектов Россий­ской Федерации по пожарному надзору и Главный государствен­ный инспектор Российской Федерации по пожарному надзору и главные Государственные инспектора субъектов Российской Фе­дерации по пожарному надзору.

В соответствии с задачами, возложенными на органы ГПН, последние выполняют следующие функции, предусмотренные действующим законодательством о пожарном надзоре в Россий­ской Федерации:

— осуществляют контроль за соблюдением министерствами, ведомствами, предприятиями, организациями, должностными лицами и гражданами утвержденных в соответствии с действую­щим законодательством правил и норм пожарной безопас­ности;

— разрабатывают на основе анализа пожарно-профилак-тической работы обоснованные рекомендации (для соответст­вующих органов) по усилению пожарной защиты населенных пунктов и объектов и способствуют их реализации;

— дают заключения в части требований пожарной безопасно­сти по проектам норм и правил, подлежащих применению при проектировании вновь строящихся и реконструируемых предпри­ятий, зданий и сооружений, и по проектным решениям на строи­тельство объектов, на которые нет утвержденных норм и правил;

— осуществляют контроль за выполнением проектными и строительными организациями противопожарных требований, предусмотренных общегосударственными нормами и правилами при проектировании, строительстве и реконструкции предпри­ятий, зданий и сооружений;

— участвуют в государственных комиссиях по приемке в экс­плуатацию предприятий, зданий и сооружений;

3.Назначение, классификация, устройство, принцип работы дымовых пожарных извещателей.

Дымовые пожарные извещатели. Дымовые пожарные извещатели работают по принципу обнаружения в воздухе дыма, т. е. мельчайших твердых частиц, образующихся при неполном сгорании веществ и материалов. Различают два вида дымовых датчиков: ионизационные и оптические.  Оптические дымовые извещатели могут действовать по принципу контроля рассеяния света либо по принципу контроля проходящего света. Первый вид пожарных извещателей включает соединяющуюся с внешней средой камеру, в которой устанавливается инфракрасный источник излучения (светодиод) и защищенный от него экраном фотодиод. Стенки камеры выполняются из материалов с высокой степенью черноты, и в нормальном состоянии практически все испускаемое светодиодом излучение поглощается ими. В случае попадания в камеру частиц дыма свет начинает рассеиваться на них, в результате чего поток, улавливаемый измерительной оптикой, усиливается, и при условии превышения им определенной величины формируется сигнал "Пожар". Считается, что такие извещатели способны обнаружить признаки горения на ранних стадиях, к примеру, уже при возникновении тления. Их ложное срабатывание возможно при конденсации в камере водяного пара, а также в случае попадания в нее пыли.  Работа датчиков, функционирующих по принципу контроля проходящего света, основана на сравнении интенсивностей двух световых потоков от одного светодиода, один из которых проходит через герметически закрытую камеру, а второй - через камеру, сообщающуюся с воздухом охраняемого помещения. В нормальном состоянии оба луча полностью попадают на измерительную оптику, а при наличии частиц дыма имеет место рассеяние света, проходящего через "открытую" камеру. Если разница между интенсивностью двух потоков превышает определенный предел, датчик срабатывает и выдает сигнал тревоги. Наименее лестны отзывы об ионизационных дымовых пожарных извещателях, точнее, об их универсальности: такие извещатели хорошо обнаруживают мелкие частицы дыма, образующиеся при пламенном горении, но малопригодны для обнаружения процессов тления, в результате которых образуются крупные частицы, а также обнаружения процессов горения пластмасс, сопровождающихся образованием электрически заряженных частиц дыма.

Билет №11

1.Очаговый конус. Очаговый конус – одно из ключевых понятий в пожарно-технической экспертизе. Его вершина находится в очаге пожара, т.е. найдя очаговый конус на месте пожара можно без проблем обнаружить и сам очаг пожара, что поможет в дальнейшем установлении причины возгорания. Очаговый конус – это следы теплового воздействия на предметах вещественной обстановки (строительные конструкции, мебель, производственное оборудование и др.) восходящего конвективного потока (конвективной колонки) от очага пожара. Другими словами, очаговый конус – это поверхностный, а в некоторых случаях и пространственный «отпечаток конвективной колонки». Данный признак выражается в виде локальных термических повреждениях на предметах вещественной обстановки. В случае, когда рассматриваемый объект полностью подвергся тепловому воздействию пожара, данный признак выражается в максимальных термических повреждениях в какой-либо локальной зоне пожара. Очаговый конус обращен вершиной вниз и исходит из очага пожара. Вместе с тем, аналогичные термические повреждения, т.е. следы воздействия конвективной колонки могут наблюдаться и в очагах горения, которые могут быть вторичными по отношению к очагу пожара.

Классическая форма очагового конуса, т.е. его поверхностный отпечаток на вертикальных конструкциях – это треугольник с вершиной обращенной вниз. Но данная форма на пожарах обнаруживается очень редко. За счет многочисленных возмущающих факторов, например боковых воздушных потоков, привычная форма очагового конуса разрушается, конвективная колонка «наклоняется», такой же неправильной формы получается и след.

В более высоком помещении форма конуса будет более выраженной, нежели в более низком помещении.

В зависимости от вида конструкций, находящихся в очаге пожара различными будут и термические повреждения, которые будут указывать нам место расположения очага. Для деревянных конструкций в оси очагового конуса чаще всего наблюдается переугливание и частично выгорание древесины, по краям – в виде менее глубокого переугливания, переходящего затем в зону обугливания и далее к неповрежденным участкам.

Для бетонных конструкций термические повреждения выражаются в виде выгорания копоти, а при длительном горении в виде образования локальных трещин в бетонном камне, отслоения отдельных фрагментов.

На кирпичной кладке, которая оштукатурена данный признак формируется также в виде выгорания копоти, а в случае длительного воздействия – в виде отслоения штукатурки.

Признак очага пожара может формироваться также в виде косого среза, особенно когда имеет место возникновение горения где-то в углах помещений или с краю какой-либо конструкции.

2.Тактические возможности пожарных подразделений.

Тактические возможности пожарного подразделения - это спо­собность его выполнить максимальный объем (количество) работ на пожаре по спасанию людей, эвакуации имущества и тушению по­жара за определенный промежуток времени. Эти возможности зависят от тактико-технической характеристики, укомплектованности техническим вооружением и характеристики пожарной машины, численности и тактической подготовки боевого расчета, от взаимодействия между подразделениями, оперативно-тактических особенностей объекта (района выезда) и других факторов. Тактико-технические возможности пожарных машин в пожарных частях можно повышать и расширять за счет их совершенствования, внедрения рационализаторских предложений, укомплектования дополнительным пожарно-техническим вооружен нем.

При установке автоцистерн на водоисточники тактические воз­можности отделений увеличиваются. Тактические возможности отделений на автоцистернах возрастают при наличии кислородно-изолирующих противогазов для работы в задымленной и отравленной среде.

Отделения, вооруженные автонасосами или насосно-рукавными автомобилями, в основном выполняют на пожарах те же боевые действия, что и отделения на автоцистернах. Однако объем работ, выполняемых отделением на автонасосе или насосно-рукавном автомобиле, значительно больше. Это обусловлено тем, что численность боевого расчета на автонасосе или насосно-рукавном автомобиле выше, чем на автоцистерне, у них больше пенообразователя, пожарных рукавов и другого пожарно-технического вооружения, необходимого для выполнения работ на пожарах.

Объем работ, выполняемых караулом, складывается из тактических возможностей отделений, входящих в его состав. При этом каждое отделение решает свою задачу, которая является частью общей задачи, стоящей перед караулом. Основные схемы взаимодействия отделений в карауле при подаче огнетушащих средств для тушения пожаров приведены на рис.

3.Перечень государственных инспекторов по пожарному надзору, их права, обязанности и ответственность по осуществлению ГПН.

Государственные инспектора подразделяются в порядке их подчиненности, а также по представленным полномочиям на обслуживаемой территории на следующие категории. Федеральные государственные инспекторы: главный государственный инспектор Российской Федерации по пожарному надзору; заместитель главного государственного инспектора Российской Федерации по пожарному надзору; старший государственный инспектор Российской Федерации по пожарному надзору; государственный инспектор Российской Федерации по пожарному надзору. Территориальные государственные инспекторы: главный государственный инспектор субъекта Российской Федерации по пожарному надзору; заместитель главного государственного инспектора субъекта Российской Федерации по пожарному надзору; старший государственный инспектор субъекта Российской Федерации по пожарному надзору; государственный инспектор субъекта Российской Федерации по пожарному надзору. Государственные инспекторы административно-территориальных образований (далее - местные инспектора): старший государственный инспектор города (района) по пожарному надзору; государственный инспектор города (района) по пожарному надзору. Основные обязанности государственного инспектора ГПС: контролировать выполнение требований пожарной безопасности, установленных законодательством, нормативными правовыми актами и нормативными документами, давать обязательные для исполнения предписания по устранению нарушений требований пожарной безопасности; осуществлять контроль за соблюдением требований нормативных правовых актов по лицензированию деятельности (работ, услуг) в области пожарной безопасности; информировать в установленном порядке органы государственной власти и органы местного самоуправления, средства массовой информации о нарушениях требований пожарной безопасности в населенных пунктах, на предприятиях и объектах; вести предусмотренные настоящим Наставлением учеты, в частности учет и анализ проводимой надзорной деятельности, а также заполнять регламентные документы; давать заключения, проводить экспертизы и консультации по вопросам пожарной безопасности; Государственные инспектора ГПС за неисполнение или ненадлежащее исполнение возложенных на них обязанностей и неправильное использование предоставленных им прав несут ответственность в соответствии с законодательством Российской Федерации и нормативными правовыми актами МВД России.

Билет №10

1.Нормирование количества и размеров эвакуационных выходов и путей.

Основными нормируемыми параметрами для коридоров является их ширина, протяженность путей движения и ширина выхода из коридора на лестничную клетку.

Как правило, протяженность поставлена в зависимость от расположения помещения - между лестничными клетками или в тупиковом коридоре или холле и определяется в зависимости от плотности людского потока, от степени огнестойкости и функционального назначения здания.

Анализ методологии нормирования процесса эвакуации людей показывает, что критерием для определения помещения с выходом в тупиковый коридор и помещения расположенного между лестничными клетками является количество направлений для эвакуации. Одно направление эвакуации из помещения – это «помещение с выходом в тупиковый коридор», два и более - «помещение, расположенное между лестничными клетками».

Ширина эвакуационных выходов из коридора на лестничную клетку, а также ширина лестничного марша лестницы поставлена в зависимость от с тепени огнестойкости здания, класса конструктивной пожарной опасности здания, объем и категория помещения.

2.Классификация спасательных устройств, назначение, устройство, принцип действия, сроки и порядок испытания.

Организация испытания ПТВ и оборудования.

Пожарная техника, оборудование и снаряжение, состоящие на вооружении пожарных подразделений, должны обеспечивать безопасную работу и отвечать требованиям соответствующих ГОСТов и технических условий. Эксплуатация неисправной или не отвечающей условиям безопасности пожарной техники, оборудования или снаряжения запрещается.

Испытание пожарного оборудования является радикальным средством, позволяющим предупредить или выявить возникающие в процессе эксплуатации неисправности и отказы. Особенно это относится к оборудованию, от работоспособности которого зависит выполнение боевой задачи.

Исправность пожарной техники и снаряжения определяется наружным осмотром и испытаниями. Наружный осмотр производится ежедневно при заступлении на дежурство и после каждой работы с пожарной техникой лицами, за которыми она закреплена по табелю. Все предметы пожарного оборудования, подлежащие испытанию, должны иметь инвентарный номер. Пожарное оборудование и снаряжение испытывают перед вводом их в боевой расчет (в эксплуатацию) и периодически в

процессе эксплуатации. Порядок и сроки испытаний изложены в технических условиях и инструкциях по эксплуатации на соответствующее оборудование и снаряжение. Результаты испытаний должны регистрироваться в "Журнале испытания пожарно-технического вооружения".

Периодичность испытаний.

Испытание пожарного оборудования производят перед постановкой в боевой расчет и периодически в процессе эксплуатации.

Гидравлическое оборудование

Колонки пожарные............................один раз в год Сетки всасывающие........................один раз в год Разветвления рукавные.................один раз в год Водосборники рукавные...................один раз в год Гидроэлеватор пожарный Г-600А.....один раз в год Стволы РСК.....................................один раз в год Стволы РС-А, Б; КР-Б...................один раз в год Рукавная задержка..........................один раз в год

Рукава резиновые напорные всасывающие один раз в год и после каждого использования, а также при ремонте и после навязки соединительных головок

Рукава пожарные напорные:

льняные....................................................то же прорезиненные.........................................то же латексированные......................................то же

Ручные пожарные лестницы:  Лестница-палка (ЛП)..один раз в год и после каждого ремонта Лестница-штурмовка металлическая.............то же Лестница трехколенная металлическая......то же Лестница трехколенная деревянная.............то же

Снаряжение Пояс пожарный...........................................один раз в год Карабин.......................................................то же  Пожарный топор............................................то же

Осветительные приборы

Фонарь электрический пожарный индивидуальный один раз в десять дней, а также при смене караула и после каждого длительного использования

Фонарь электрический пожарный группов..то же

Спасательные средства:

Веревка пожарная спасательная один раз в шесть месяцев, а также перед каждым использованием на пожаре и на занятиях и после применения

Газодымозащитное вооружение:

Изолирующие противогазы и приборы в сроки, установленные Наставлением по ГДЗС

Дымососы в сроки, установленные в технических паспортах на эти изделия

Оборудование для технических работ:

Немеханизированный ручной инструмент .................при смене караула Комплект универсального инструмента (УКИ-12)...... один раз в месяц, а также при смене караула  Инструмент ручной механизированный УКМ-4А-1......через 25, 50, 100 и 400 ч работы, а также после применения  Ножницы гидравлические (НГ-16)....после применения, а также при смене караула Электрифицированный ручной инструмент и газорезательные аппараты... в сроки, указанные в технических паспортах на эти изделия

Электрозащитные средства:

Перчатки резиновые диэлектрические...один раз в шесть месяцев  Галоши резиновые диэлектрические, ножницы для резки электропроводов с изолированными ручками один раз в год  Коврики резиновые диэлектрические...один раз в два года  Боты резиновые диэлектрические...один раз в три года

С целью повышения достоверности результатов испытаний устанавливают ряд общих требований и правил, направленных на обеспечение идентичности испытаний, необходимой точности измерений, сопоставимости результатов.

Для получения сравнимых стабильных результатов испытаний пожарного оборудования должны соблюдаться следующие общие правила проведения испытаний: - параметры испытываемого оборудования должны соответствовать параметрам испытательного стенда; - при необходимости должны быть вычислены постоянные расчетные коэффициенты и предельные погрешности результатов испытаний; - перед испытаниями должна быть проведена проверка испытательного оборудования на работоспособность; - стенда для испытаний гидравлического оборудования перед проведением испытаний должны быть проверены на герметичность; - снятие показаний приборов во время одного замера должно производиться при установившемся режиме; - последовательность записи показаний приборов при испытаниях и при всех замерах должна быть одна и та же.

Средства и методы испытаний.

Для испытания пожарного оборудования, спасательных устройств и снаряжения используют специальные стенды, гидрокамеры и приспособления, обеспечивающие создание нагрузок на испытуемые объекты в целях определения их технического состояния. Создание испытательных нагрузок осуществляют воспроизведением реальных эксплуатационных воздействий (механических, электрических, гидравлических и др.) или их имитацией.

Техническое обслуживание пожарных автомобилей, пожарно-технического вооружения и оборудования проводится с целью обеспечения их постоянной технической готовности и безопасной эксплуатации, предупреждения возникновения неисправностей, их выявления и своевременного устранения.

Результаты испытаний заносятся в специальный журнал (приложение 6).

Состояние и пригодность к использованию боевой одежды и снаряжения определяется внешним осмотром, который проводится пожарными, командирами отделений и начальниками караулов при заступлении на дежурство.

Ответственность за своевременное и качественное техническое обслуживание и испытание пожарной техники, пожарно-технического вооружения, оборудования и снаряжения возлагается на начальников пожарных частей.

Пожарные карабины клеймению не подлежат и учитываются по инвентарному номеру пожарного пояса в комплекте.

Нефтеперерабатывающий завод — промышленное предприятие, основной функцией которого является переработка нефти в бензин, авиационный керосин, мазут, дизельное топливо, смазочные масла, смазки, битумы, нефтяной кокс, сырьё для нефтехимии. Производственный цикл НПЗ обычно состоит из подготовки сырья, первичной перегонки нефти и вторичной переработки нефтяных фракций: каталитического крекинга, каталитического риформинга, коксования,висбрекинга, гидрокрекинга, гидроочистки и смешения компонентов готовых нефтепродуктов.

НПЗ характеризуются по следующим показателям:

  • Вариант переработки нефти: топливный, топливно-масляный и топливно-нефтехимический.

  • Объем переработки (в млн. тонн.)

  • Глубина переработки (выход нефтепродуктов в расчете на нефть, в % по массе за минусом топочного мазута и газа)

Пожарная опасность технологического процесса нефтепромысла

  • Резервуары и резервуарные парки как основные сооружения складов нефти и нефтепродуктов широко распространены в различных отраслях народного хозяйства. Каждая технологическая операция, связанная с обращением легковоспламеняющихся и горючих жидкостей, имеет свои специфические факторы опасности.

  • Наиболее часто встречающимися и пожароопасными технологическими операциями в области потребления углеводов является их транспортировка, хранение, слив и налив. Эти операции связаны с процессами испарения, что в сочетании с пожароопасными свойствами жидкостей определяет возможность образования горючей паровоздушной смеси - главного фактора пожарной опасности.

Пожарную опасность технологического процесса производства на нефтепромысле характеризует также наличие разнообразных источников зажигания:

- объективных (атмосферное электричество);

- субъективных (курение, открытый огонь и т.д.);

- технологических (электростатическое, электрооборудование).

В складах, резервуарных парках, связанных с обращением ЛВЖ, ГЖ, ГГ, всегда имеются условия для быстрого распространения возникшего пожара.

Билет №12

1.Назначение, классификация, устройство, принцип работы световых пожарных извещателей.

Извещатель пожарный световой ИП 329-2 "АМЕТИСТ" предназначен для обнаружения в закрытых помещениях очагов пламени, сопровождающихся ультрафиолетовым излучением (УФ) в диапазоне длин волн от 220 до 280 мкм. Извещатель многократного действия рассчитан на непрерывную круглосуточную эксплуатацию в помещениях с температурой окружающего воздуха от минус 30 до +50 °С и предназначен для совместной работы с пожарными приборами и пультами приемно-контрольными, обеспечивающими в шлейфе пожарной сигнализации постоянное напряжение величиной 18 - 27 В. При этом извещатель не реагирует на изменение температуры и влажности, не срабатывает при кратковременных однократных и периодических перерывах электропитания длительностью не более 100 мс с частотой повторения перерывов не более 1,5 Гц. Извещатель устойчиво работает при: освещенности в месте установки до 1000 лк; воздействии вибраций и индустриальных радиопомех; мощности экспозиционной дозы гамма-излучения на его чувствительном элементе не более 0,5 мкР/с. Электропитание извещателей осуществляется по шлейфу сигнализации. Конструктивно извещатель состоит из унифицированной розетки, установленной в пылезащитном корпусе, блока извещателя, который при помощи четырехконтактного разъема соединяется с розеткой и пылеотражателя, установленного на корпусе блока извещателя и предназначенного для защиты индикатора от о

2. Принципы генеральной планировки поселений и объектов. Генера́льный план (генплан, ГП) в общем смысле — проектный документ, на основании которого осуществляется планировка, застройка, реконструкция и иные виды градостроительного освоения территорий. Основной частью генерального плана (также называемой собственно генеральным планом) является масштабное изображение, полученное методом графического наложения чертежапроектируемого объекта на топографический, инженерно-топографический или фотографический план территории. При этом объектом проектирования может являться как земельный участок с расположенным на нём отдельным архитектурным сооружением, так и территория целого города или муниципального района.

3.Назначение пожарных рукавов, их классификация, испытания, списание рукавов. Нормативные документы, регламентирующие требования по эксплуатации пожарных рукавов. Пожарный рукав представляет собой гибкий трубопровод, предназначенный для транспортирования огнетушащих веществ и оборудованный пожарными соединительными головками при эксплуатации на пожарной машине, а также в комплекте пожарного крана. Пожарные рукава (далее - рукава) подразделяются: на всасывающие, напорно-всасывающие и напорные.

Всасывающий рукав предназначен для забора воды из водоисточника с помощью пожарного насоса и ее транспортирования.

Напорно-всасывающий рукав предназначен для забора воды из водоисточника с помощью пожарного насоса или из системы противопожарного водоснабжения и ее транспортирования. ГОСТ 5398-76

Напорный рукав предназначен для транспортирования огнетушащих веществ под избыточным давлением.

документами для учета рукавов, их состояния и списания являются:

- формуляр рукава;

- акт на списание рукава.

Списанию подлежат рукава, непригодные для эксплуатации и ремонта, отобранные в ходе испытаний или вышедшие из строя на пожаре.

Основанием для списания рукава является неудовлетворительный результат гидравлических испытаний (испытаний на разрежение) после двукратного ремонта (рукав после ремонта не выдержал испытаний, вновь отремонтирован и испытан). Списанию также подлежат рукава длиной менее 17 м. эксплуатирующиеся в пожарных частях на пожарных автомобилях.

Списание рукавов осуществляется комиссией, назначенной приказом (распоряжением) руководителя подразделения (организации) в соответствии с существующими нормативными правовыми актами. При списании рукавов составляется акт, который утверждается руководителем подразделения (организации). В акте следует указать: наименование рукава, условный проход, номер рукава, длину, дату изготовления и дату начала эксплуатации, стоимость, причину выхода из строя. Для рукавов, вышедших из строя на пожаре и признанных неремонтопригодными, дополнительно указывается дата пожара и обстоятельства повреждения.

К акту прилагаются формуляры на списываемые рукава.

Эксплуатациярукавов включает в себя:

постановку навооружение пожарных частей и комплектацию пожарных кранов;

применение притушении пожаров;

техническоеобслуживание;

ремонт;

хранение.

Билет №15

1.Классификация огнетушителей. Назначение, виды, устройство, область применения, зарядные станции огнетушителей.

Огнетушители делятся на переносные (массой до 20 кг) и передвижные (массой не менее 20, но не более 400 кг). Передвижные огнетушители могут иметь одну или несколько емкостей для зарядки ОТВ, смонтированных на тележке.

По виду применяемого огнетушащего вещества огнетушители подразделяют на:

водные (ОВ);

пенные, которые, в свою очередь, делятся на:

– воздушно-пенные (ОВП);

– химические пенные (ОХП)

порошковые (ОП);

газовые, которые подразделяются на:

– углекислотные (ОУ);

– хладоновые (ОХ)

комбинированные.

Водные огнетушители по виду выходящей струи подразделяют на:

ители с распыленной струей (средний диаметр капель более 100 мкм) - ОВ(Р);

огнетушители с мелкодисперсной распыленной струей (средний диаметр капель менее 100 мкм) – ОВ(М).

Огнетушители воздушно-пенные по параметрам формируемого ими пенного потока подразделяют на:

низкой кратности, кратность пены от 5 до 20 включительно – ОВП(Н);

средней кратности, кратность пены свыше 20 до 200 включительно – ОВП(С).

По принципу вытеснения огнетушащего вещества огнетушители подразделяют на:

закачные;

с баллоном сжатого или сжиженного газа;

с газогенерирующим элементом;

с термическим элементом;

с эжектором.

По значению рабочего давления огнетушители подразделяют на огнетушители низкого давления (рабочее давление ниже или равно 2,5 МПа при температуре окружающей среды (20 ± 2)°С) и огнетушители высокого давления (рабочее давление выше 2,5 МПа при температуре окружающей среды (20 ± 2)°С).

По возможности и способу восстановления технического ресурса огнетушители подразделяют на:

перезаряжаемые и ремонтируемые;

неперезаряжаемые.

По назначению, в зависимости от вида заряженного ОТВ, огнетушители подразделяют:

для тушения загорания твердых горючих веществ (класс пожара А);

для тушения загорания жидких горючих веществ (класс пожара В);

для тушения загорания газообразных горючих веществ (класс пожара С);

для тушения загорания металлов и металлосодержащих веществ (класс пожара Д);

для тушения загорания электроустановок, находящихся под напряжением (класс пожара Е).

Огнетушители могут быть предназначены для тушения нескольких классов пожара.

Огнетушители ранжируют в зависимости от их способности тушить модельные очаги пожара различной мощности. Ранг огнетушителя указывают на его маркировке.

Огнетушащие порошки в зависимости от классов пожара, которые ими можно потушить, делятся на:

порошки типа АВСЕ – основной активный компонент – фосфорно-аммонийные соли;

порошки типа ВСЕ – основным компонентом этих порошков могут быть бикарбонат натрия или калия; сульфат калия; хлорид калия; сплав мочевины с солями угольной кислоты и т.д.;

порошки типа Д – основной компонент – хлорид калия; графит и т.д.

В зависимости от назначения порошковые составы делятся на порошки общего назначения (типа АВСЕ, ВСЕ) и порошки специального назначения (которые тушат, как правило, не только пожар класса Д, но и пожары других классов).

  Зарядные станции предназначены для автоматизации процесса перезарядки огнетушащим порошком закачных и газогенераторных порошковых огнетушителей.

        Станции состоят из следующих основных узлов: вакуумного насоса с устройством реверса и бункера для порошка с установленным в нем блоком фильтров.         Принцип работы со станцией следующий: Сначала порошок из огнетушителя или емкости с порошком под воздействием вакуума, создаваемого насосом, через всасывающую трубку попадает в бункер. На входе в бункер установлена сетка из нержавеющей стали, задерживающая комочки порошка и другие загрязнения. Процесс прекращается, когда в бункере окажется достаточный объем порошка. Объем порошка, находящийся в бункере, должен соответствовать объему заряжаемого огнетушителя. Далее пустой огнетушитель помещается под бункер и прижимается конусом. Включается насос, открывается задвижка бункера. С помощью механизма реверса насос переключается на нагнетание, и под действием давления порошок пересыпается в огнетушитель. Для контроля на бункере есть смотровое окно.

        С помощью станций можно проводить как первичную зарядку огнетушителей, так и перезарядку        Общий срок службы станций может составлять 5-10 лет при правильной эксплуатации.

2.Особенности пожарной опасности реакторов и регенераторов, основные мероприятия и технические решения, обеспечивающие пожарную безопасность.

Регенератор- теплообменник, в котором передача теплоты осуществляется путём поочерёдного соприкосновения теплоносителей с одними и теми же поверхностями аппарата.

1.При проведении химических процессов с участием взрыво- и пожароопасных веществ к эксплуатации допускается исправное технологическое оборудование.

2.При подготовке реакторов к работе необходимо тщательно проверить исправность контрольно-измерительных и регулирующих приборов, предохранительных клапанов. Эксплуатация реакторов с отключенными или неисправными контрольно-измерительными и регулирующими приборами, а также с отключенными или неисправными защитными устройствами запрещается.

3.Вскрытие реакторов при их остановке допускается после стравливания избыточного давления, полного слива горючих жидкостей, удаления горючих паров и газов путем тщательной продувки внутреннего объема водяным паром или инертным газом.

4.Предохранительные гидравлические затворы реакторов и других аппаратов, обеспечивающие стравливание избыточного давления, должны быть всегда заполнены водой до требуемого уровня.

5. Необходимо осуществлять контроль исправности систем аварийного слива жидких горючих продуктов из реакторов и связанных с ними аппаратов и системы аварийного стравления избыточного давления газов и паров.

6. Чтобы не допустить повышения температуры и давления в реакторах и в них побочных реакций, способных вызвать повреждения и пожар, необходимо следить за параметрами процесса и режимом работы аппаратов: температурой, количеством и соотношением поступающих в аппарат исходных веществ; температурой и количеством подаваемого хладагента (теплоносителя); своевременной очисткой теплообменной поверхности аппарата от образующихся отложений; температурой в различных точках реактора и давлением в процессе работы.

3.Тепловое воздействие пожара на различные металлы и сплавы, какими процессами и явлениями они сопровождаются.

Последствия теплового воздействия при пожаре на металлы (сплавы) и конструкции из них можно разделить на 5 основных групп, условно расположив их (исходя из температуры наступления) в следующий ряд:

- деформации;

- образование окислов на поверхности металла;

- структурные изменения, сопровождающиеся изменением физико-химических и механических свойств;

- растворение металла в металле;

- расплавления и проплавления;

- горение металла (сплава).

Результаты протекания этих процессов при осмотре места пожара можно зафиксировать визуально или с помощью инструментальных средств, а полученную таким образом информацию использовать при поисках очага пожара.

Деформации

Заметные деформации у стальных конструкций происходят уже при температуре 300°С. При нагреве до 550-600°С деформации становятся значительными по величине и в 15-20 % случаев могут привести к обрушению конструкции.

Направление деформации металлических элементов

Металлоконструкции и их отдельные элементы деформируются, как правило, в сторону наибольшего нагрева. Это свойство не только металлов, но и большинства других материалов, например, стекла.

Величина деформации

Очевидно, что величина деформации конструкции должна быть пропорциональна температуре и длительности ее нагрева. Поэтому, казалось бы, на месте пожара наиболее "горячей" зоной можно считать ту, в которой металлоконструкция имеет наибольшую деформацию.

Деформация стальной балки перекрытия

Однако не все так просто, и наибольшая деформация происходит не всегда там, где имела место наибольшая температура, наиболее интенсивный и продолжительный нагрев. Она может быть и там, где конструктивный элемент несет более высокую нагрузку или на него действует наибольший изгибающий момент.

Величины деформации однотипных стальных балок перекрытия, см

Чтобы количественно оценить степень деформации, рассчитывают так называемую величину относительной деформации. Это отношение величины прогиба к величине участка конструкции, на которой этот прогиб наблюдается (b/l).

Взаимное расположение деформированных (обрушившихся) конструкций

При осмотре места пожара нужно обращать внимание на взаимное расположение в пространстве деформированных (обрушившихся) конструкций. Иногда это дает полезную для установления очага пожара информацию. В частности, если одна металлоконструкция придавлена сверху другой, это необходимо отметить в протоколе осмотра как факт, позволяющий оценить последовательность обрушения или деформации отдельных конструктивных элементов здания.

"Высота излома " вертикальных несущих конструкций

При осмотре ряда однотипных вертикальных несущих металлоконструкций необходимо сравнивать минимальную высоту, на которой начинается существенная деформация каждой из конструкций. Замечено, что при нагреве в ходе пожара вертикальные несущие металлоконструкции (например, ангаров и других подобных сооружений) как бы "подламываются" на определенной высоте, в результате чего стальная арка, в частности, приобретает вид. Причем высота излома h тем меньше, чем ближе конструкция к очагу пожара. Данное явление вполне объяснимо - чем ближе очаг пожара к конструкции, тем на меньшей высоте она прогревается до критической температуры восходящими конвективными потоками. Таким образом, фиксация высоты излома вертикальных конструкций дает возможность проявить своеобразный "макроконус" - признак направленности распространения горения от очага к периферии.

Значительные по величине локальные деформации

Значительные по величине и четко выраженные локальные деформации металлоконструкций, особенно балок перекрытия и тому подобных элементов - важный очаговый признак, на который обязательно следует обращать внимание и фиксировать в протоколе осмотра (включая фото - и видеосъемку). Они обычно образуются на начальной стадии пожара под воздействием локального нагрева конвективным потоком и тепловым излучением от очага. Должно быть зафиксировано точное место расположения таких деформаций, их величина и направленность.

Образование окислов на поверхности стальных конструкций и изделий

Если поверхность стального изделия обработанная, гладкая, то первый признак теплового воздействия, который можно обнаружить визуально, - так называемые цвета побежалости. Они появляются при нагревании стали до температуры 200-300°С благодаря образованию на ее поверхности микронной толщины пленки окисла. Толщина слоя окисла зависит от температуры нагрева (чем больше температура, тем окисел толще), а за счет интерференции света с изменением толщины пленки меняется ее цвет. Таким образом, цвет пленки окисла (цвет побежалости) зависит от температуры нагрева стали и может использоваться для ее примерного определения при исследовании пожара

Наличие признаков побежалости на стальных изделиях, их локализация должны быть зафиксированы в протоколе осмотра. При поисках очага такая информация оказывается полезной очень редко, но она может понадобиться при установлении причины пожара, связанного с трением, локальным перегревом в технологических установках, двигателях и т.д.

Окалина

Высокотемпературный окисел - окалина - образуется на сталях обыкновенного качества (за время нагрева, характерное для среднего пожара) при температуре от 700 °С и выше. Рост толщины окалины происходит по параболическому закону: чем больше температура и длительность нагрева, тем она толще.

От температуры образования зависит и состав окалины.

Она может состоять из трех слоев различных окислов - вустита (оксида двухвалентного железа FeO), гематита (оксида трехвалентного железа Fе2О3) и магнетита (оксида двух-трехвалентного железа Fе2О3 Чем выше температура, тем больше в окалине вустита и меньше гематита. Вустит имеет черный цвет, а гематит - рыжий. Это обстоятельство позволяет по цвету окалины и ее толщине ориентировочно оценивать температуру нагрева металлоконструкций.

Низкотемпературная окалина (700-750°С), в которой мало вустита, обычно имеет рыжеватый оттенок и достаточно тонкая. Окалина, образовавшаяся при 900-1000°С и более - толстая и черная. Если окисел на поверхности стальной конструкции рыхлый и рыжий - это, скорее всего, не окалина, а обыкновенная ржавчина.

В протоколе осмотра должен быть отражен цвет окалины на различных участках стальных конструкций. Весьма полезно также сбить молотком, зубилом (или путем деформации конструкции, если она достаточно тонкая) куски окалины на различных участках и измерить микрометром ее толщину. Полученные данные занести в протокол осмотра.

Путем анализа окалины инструментальными и химическими методами возможно определение температуры и длительности высокотемпературного нагрева стальных конструкций в ходе пожара.

Возможно, зондирование слоя окалины непосредственно на месте пожара вихретоковым методом

Наличие локальных зон расплавления (проплавления) металла

Полезная информация о температурных режимах в различных зонах пожара может быть получена путем выявления мест расплавления тех или иных металлов, сплавов, а также стекла и некоторых других материалов. Необходимо обращать внимание и фиксировать в протоколе места расплавления алюминия и его сплавов (температура плавления 600-660°С), бронзы (880-1040°С), меди (1083°С), стали (1300-1400°С) и др.

Необходимо, однако, иметь в виду, что так называемые проплавления в металле могут возникнуть и при температуре ниже температуры плавления. Возможно это, как минимум, по двум причинам:

1) локальный нагрев тонкого стального изделия (листа, проволоки и т.п.) приводит к образованию слоя окалины, соизмеримого по толщине с самим изделием. Окалина, не обладая достаточной механической прочностью, может выкрошиться, и на изделии после пожара обнаружится "дырка";

2) растворение металла в металле. Расплавленный в ходе пожара более легкоплавкий металл при попадании на металл более тугоплавкий может привести к "растворению" последнего в расплаве первого металла. Причем происходит это при температуре, значительно ниже температуры плавления "тугоплавкого" металла.

Такой процесс возможен, например, при попадании расплавленного алюминия на медь и ее сплавы. Происходит это за счет образования эвтектического сплава меди с алюминием. Точно такой же способностью растворяться в расплавленном алюминии обладает сталь. Конечным результатом протекания указанных реакций может быть проплавление (отверстие) в тонком стальном листе, в стенке стальной трубы и т.д.

Учитывая, что расплавления и проплавления относительно тугоплавких металлов и сплавов (меди, а тем более стали) происходят на пожаре достаточно редко, сам факт их наличия должен быть зафиксирован, причина образования в каждом конкретном случае должна быть выяснена.

Квалификационным признаком, позволяющим отличить такое отверстие от проплавления, возникшего, например, под действием электрической дуги, является характерный контур проплавления (в форме лужицы, потека) и тоненькая каемка алюминия, обычно сохраняющаяся по периметру отверстия. В неясных случаях фрагмент объекта с проплавлением подлежит изъятию и направлению на лабораторные исследования.

Билет №13

1.Принципиальная технологическая схема установки термического крекинга, особенности пожарной опасности.

Термический Крекинг, высокотемпературная переработка нефти и ее фракций с целью получения, как правило, продуктов меньшей мол. массы-легких моторных и котельных топлив, непредельных углеводородов, высокоаро-матизир. сырья, кокса нефтяного.

1- трубчатая печь;2- фракционирующая колонна; 3-отдарная колонна; I-сырье; II-холодный газойль ("ку-линг"); III - газ + бензин; IV -водяной пар; V-легкий газойль; VI-котельное топливо.

2. Визуальная оценка термических поражений и выявление очаговых признаков на изделиях и конструкциях из неорганических неметаллических строительных материалов.

Формируются на начальной стадии пожара как след конвективного потока, восходящего от первоначальной локальной зоны горения (т. е. очага пожара). Конвекция начинает проявляться с первых минут пожара. Снизу сбоку в возникшую зону горения происходит подсос чистого воздуха, горячие газообразные продукты сгорания подымаются вверх, формируя конвективную колонку. Конструкции, предметы и их части, попадающие в зону теплового воздействия данной конвективной струи, нагреваются и получают локальные термические поражения, выражающиеся в выгорании строительных материалов и конструкций, копоти, деформациях, отслоениях штукатурки, растрескивании бетона и т. д.

Форма этой зоны специфическая. В спокойной атмосфере конвективный поток направлен вверх, и локальные термические поражения образуются над очагом, на боковых ограждающих конструкциях (стенах). Над очагом, на потолке эти термические поражения имеют в идеальном случае форму круга, а на боковых поверхностях - форму конуса, вершина которого обращена вниз.

В реальных ситуациях следы воздействия конвективного потока могут иметь форму конуса с вершиной в месте возникновения горения, форму "опрокинутого конуса" и любую другую форму, соответствующую конфигурации конвективного потока.

Конвективный поток и, соответственно, очаговый конус отклоняются по направлению тяги в помещении.

Обычно очаговый конус хорошо выражен в высоких помещениях и плохо в низких.

Формируется очаговый конус и на наклонных конструкциях, по мере прогара крыши из сгораемых материалов (рубероидной).

В помещениях с недостаточным воздухообменом (небольших, невентилируемых помещениях) часто возникают сосредоточенные глубокие разрушения вследствие тления в пределах ограниченного участка.

Фиксируются признаки очага пожара на участке его возникновения - словесным описанием в протоколе осмотра, фото - и видеосъемкой.

3.Руководитель тушения пожара, его права и обязанности.

Тушение пожаров - боевые действия, направленные на спасение людей, имущества и ликвидацию пожаров. Тушение пожаров является одной из основных функций системы обеспечения пожарной безопасности.

Боевые действия - предусмотренное Уставом организованное применение сил и средств пожарной охраны для выполнения основной боевой задачи.

Непосредственное руководство тушением пожара осуществляется РТП, прибывшим на пожар старшим оперативным должностным лицом пожарной охраны (если не установлено иное). РТП на принципах единоначалия управляет личным составом, участвующим в выполнении боевых действий по тушению пожара, а также привлеченными к тушению пожара силами.

РТП обязан:

-обеспечивать управление боевыми действиями на пожаре непосредственно или через оперативный штаб;

-проводить разведку пожара, определять его номер (ранг), вызывать силы и средства в количестве, достаточном для ликвидации пожара;

-принимать решения о спасании людей и имущества при пожаре и иные решения, в том числе ограничивающие права должностных лиц и граждан на территории пожара;

-определять решающее направление на основе данных, полученных при разведке пожара;

-производить расстановку прибывающих сил и средств с учетом выбранного решающего направления, обеспечивать бесперебойную подачу огнетушащих веществ;

-организовывать связь на пожаре с оперативным штабом, боевыми участками

-составлять акт о пожаре (приложение 9);

-выполнять обязанности, возлагаемые в соответствии со статьями 56, 62 - 64 БУПО на оперативный штаб, если указанный штаб на

пожаре не создается.

РТП имеет право:

-отдавать обязательные для исполнения указания должностным лицам и гражданам в пределах территории, на которой осуществляются боевые действия по тушению пожара;

-назначать и освобождать от выполнения обязанностей должностных лиц на пожаре;

-получать необходимую для организации тушения пожара информацию от администрации предприятий и служб жизнеобеспечения;

-принимать решения по созданию оперативного штаба, БУ и секторов, привлечению дополнительных сил и средств на тушение пожара, а также изменению мест их расстановки

Билет №14

1.Планирование деятельности по осуществлению ГПН.

517 приказ «Административный регламент».Деятельность государственных инспекторов по пожарному надзору по исполнению государственной функции на объектах надзора осуществляется в соответствии с:

перспективными пятилетними планами плановых проверок, разрабатываемыми в органах ГПН региональных центров МЧС России, органах ГПН ГУ МЧС России по субъектам Российской Федерации, территориальных отделах (отделениях, инспекциях) органов ГПН ГУ МЧС России по субъектам Российской Федерации, в органах ГПН специальных и воинских подразделений, с учетом административно-территориальных образований, а также зданий, сооружений, строений, технологических установок и иного имущества, расположенных на территории, обслуживаемой указанными органами ГПН (далее – перспективный план);

разрабатываемыми указанными органами ГПН, на основе перспективных планов, ежегодными планами;

личными планами-графиками работы, составляемыми ежемесячно с учетом должностных обязанностей государственных инспекторов по пожарному надзору.

22. Планирование служебной деятельности органов ГПН и государственных инспекторов по пожарному надзору, не связанной с исполнением государственной функции на объектах надзора, осуществляется в установленном МЧС России порядке.

23. Перспективный план разрабатывается не позднее 15 августа перед началом первого календарного года в пятилетнем плане.

В перспективный план включаются:

адреса мест нахождения объектов надзора;

наименование органа ГПН, на который возлагается ответственность за организацию и проведение плановой проверки, наименование иного органа государственного надзора (при проведении совместных плановых проверок);

дата и сроки проведения плановой проверки.

Перспективный план утверждается начальником органа ГПН до 20 августа года, предшествующего началу первого календарного года в пятилетнем плане. Сводный перспективный план по субъекту Российской Федерации и федеральному округу оформляются в электронном виде при сохранении дубликата информации на магнитном носителе.

Ежегодный план на предстоящий год разрабатывается не позднее 20 августа года, предшествующего году проведения плановых проверок.

В ежегодный план включаются сведения, перечень которых устанавливается Правительством Российской Федерации.

В срок до 1 сентября года, предшествующего году проведения плановых проверок, проект ежегодного плана на бумажном носителе с приложением копии в электронном виде направляется органом ГПН в орган прокуратуры заказным почтовым отправлением с уведомлением о вручении.

Органы ГПН рассматривают поступившие предложения органов прокуратуры по проектам ежегодных планов и по итогам их рассмотрения направляют в органы прокуратуры в срок до 1 ноября года, предшествующего году проведения плановых проверок, ежегодные планы проведения плановых проверок.

Ежегодный план каждого органа ГПН, утвержденный начальником данного органа ГПН, публикуется региональным центром МЧС России, ГУ МЧС России по субъекту Российской Федерации, органом ГПН специальных и воинских подразделений на Интернет-сайтах, при наличии таковых, не менее чем за десять дней до начала наступающего года. Ответственными за публикацию планов проведения проверок на предстоящий год являются региональные центры МЧС России, ГУ МЧС России по субъектам Российской Федерации, органы ГПН специальных и воинских подразделений.

Не подлежат опубликованию планы проверок в отношении особо важных и режимных организаций.

2.Назначение, устройство, принцип работы ручных пожарных извещателей.

Ручные пожарные извещатели предназначены для механической передачи сигнала посредством системы пожарной сигнализации в случае обнаружения возгорания. Системы пожарного извещения вводятся в действие путем ручного нажатия рычага или кнопки для подачи извещения тревоги о пожаре. Использование ручных пожарных извещателей предотвращает подачу ложных сигналов (как в случае автоматических систем пожарного извещения), т.к. сигнал, подаваемый человеком, свидетельствует о реальной угрозе для здоровья или повреждения имущества. Установка пожарных  систем извещения предусмотрена на каждом этаже здания или в каждом отсеке цеха на производстве для реализации условий максимальной доступности для людей.

Извещатели устанавливаются на стенах и стойках внутри и вне зданий, и крепится шурупами или винтами на высоте 1,5 м от уровня пола (земли).

К извещателям должен быть свободный доступ, место установки должно иметь достаточную освещенность. Внутри помещения извещатели следует устанавливать в коридорах, на площадках, лестничных клетках, около выходных дверей, в проходах (на расстоянии не более 50 м друг от друга). Вне помещений извещатели устанавливаются в доступных местах, на расстоянии не более 150 м друг от друга.

3.Назначение и классификация отопительных систем и аппаратов, особенности пожарной опасности.

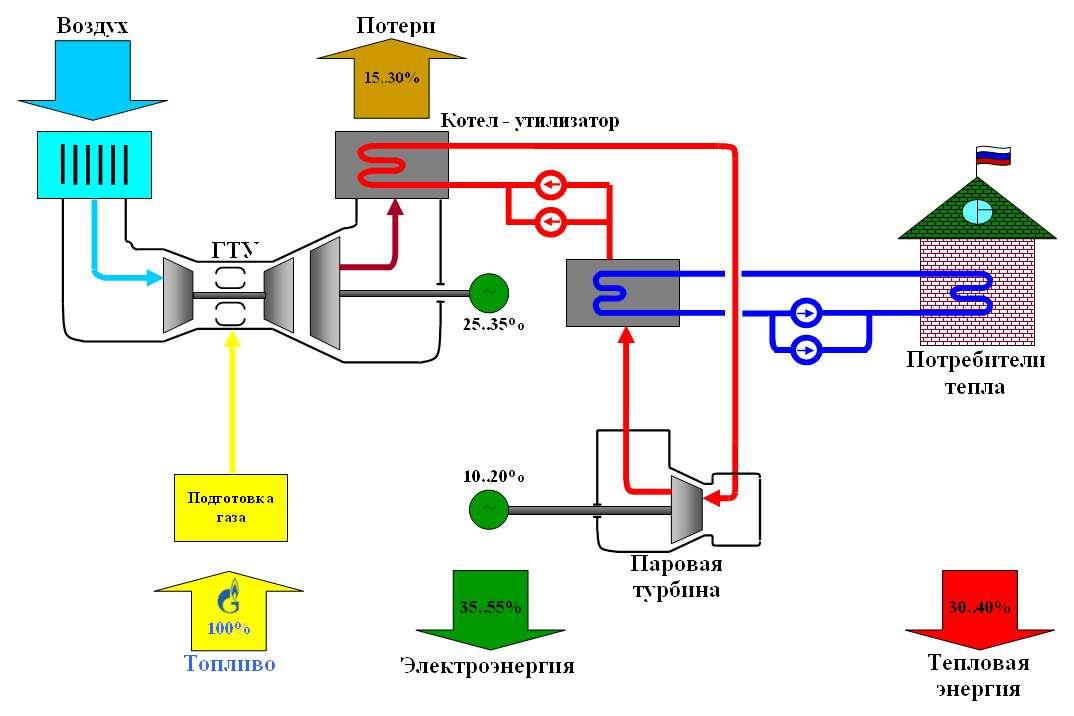

Системами отопления называются инженерные сооружения, предназначенные для подачи тепла в помещения для поддержания в них в холодное время года требуемых температур. Системы отопления должны компенсировать не только потери тепла через наружные ограждения, но и расход тепла на нагрев наружного воздуха, поступающего при открывании дверей, а также проникающего через неплотности в ограждениях (инфильтрация). Основной частью расхода тепла в системе отопления являются потери тепла через наружные ограждения. Системы, в которых ряд помещений отапливается от одного генератора, размещенного обособленно, называются центральными. В центральных системах отопления передача тепла от генератора к нагревательным поверхностям осуществляется с помощью теплоносителей, в качестве которых применяются горячая вода, водяной пар и нагретый воздух.

Системы отопления, в которых генератор тепла, нагревательные поверхности и теплопроводы конструктивно объединены в одно устройство, называются местными.

К местным системам относится печное, газовое (с местными приборами) и электрическое отопление. В современных предприятиях общественного питания, как правило, применяются системы центрального отопления. По виду теплоносителя они подразделяются на системы водяного, парового, воздушного и комбинированного отопления.

Пожарная опасность отопительных систем обусловлена наличием нагретых поверхностей элементов отопительного оборудования (калориферов, нагревательных приборов, трубопроводов и др.). При температуре нагревательных поверхностей выше 100оС возможно самовоспламенение таких веществ, как сероуглерод, ацетальдегид и др. Поэтому для помещений, в которых используются данные вещества, температура теплоносителя должна быть ниже температуры самовоспламенения наиболее опасного вещества.

К возникновению пожара может привести нагревание элементами отопительного оборудования сгораемых строительных конструкций здания или горючих материалов, используемых в технологическом процессе. При нарушении правил эксплуатации отопительных систем на поверхности трубопроводов и нагревательных приборов возможно скопление горючих органических пылей и волокон, которые при нагревании склонны к термическому разложению и воспламенению. Нагретые поверхности отопительного оборудования могут способствовать самовозгоранию промасленной ветоши и обтирочных материалов.

Билет №16

1.Штаб тушения пожара, права и обязанности начальника штаба.

Начальник оперативного штаба подчиняется РТП и является его заместителем, обеспечивает выполнение решений РТП, возглавляет оперативный штаб. В непосредственном подчинении НШ находятся должностные лица штаба.

При тушении крупных пожаров НШ с согласия РТП может назначить своих заместителей, распределяя между ними обязанности по выполнению задач штаба в соответствии с требованиями настоящего Устава.

145. Начальник оперативного штаба обязан руководить работой штаба, обеспечивая выполнение задач, предусмотренных статьей 132 настоящего Устава, в том числе:

- произвести расстановку сил и средств согласно решению, принятому РТП;

- вызвать при необходимости дополнительные силы и средства, передать приказания РТП руководителям подразделений;

- организовать связь на пожаре;

- докладывать РТП результаты разведки и сообщения об обстановке и ходе тушения пожара;

- создать резерв из прибывающих подразделений;

- передавать на ЦППС (ПСЧ) сведения о пожаре;

-- вести документы оперативного штаба, привлекая к этому начальника тыла и связных;                             .

- организовывать питание и подмену личного состава при длительной работе на пожаре;

146. Начальник оперативного штаба имеет право:

- отдавать в пределах своей компетенции обязательные для исполнения указания участникам тушения пожара, должностным лицам служб жизнеобеспечения населенного пункта, предприятия, а также должностным лицам органов внутренних дел, прибывшим на место пожара;

- требовать от участников тушения пожара и должностных лиц служб жизнеобеспечения населенного пункта, предприятия, а также должностных лиц органов внутренних дел, прибывших на место пожара, исполнение их обязанностей, а также указаний РТП и собственных указаний;

- отменять или приостанавливать исполнение ранее отданных указаний при возникновении явной угрозы для жизни и здоровья людей,

2.Правовые основы защиты прав юридических лиц и индивидуальных предпринимателей при проведении государственного надзора.

Федеральный закон от 26 декабря 2008 г. N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля"

3.Назначение, функции и требования, предъявляемые к приборам приемно-контрольным пожарным.

Прибор приемно-контрольный (ППК) — устройство, предназначенное для приема сигналов от пожарных, охранных извещателей, обеспечения электропитанием активных (токопотребляющих) пожарных и охранных извещателей, выдачи информации на световые, звуковые оповещатели и пульты централизованного наблюдения, а также формирования стартового импульса запуска прибора пожарного управления. Основной элемент систем охранной, пожарной, охранно-пожарных сигнализаций. Может входить в систему пожаротушения для формирования сигнального импульса на прибор управления. При выборе марки прибора для конкретной системы необходимо ориентроваться на нормы по которым прибор прошел сертификацию. Неадресные ППК в зависимости от типов шлейфов делятся на приборы со знакопеременными (Радуга, ППК2) и знакопостоянными (ВЭРС-ПК) шлейфами

Адресный приемно-контрольный прибор пожарный — компонент адресной системы пожарной сигнализации (АСПС), предназначенный для приема адресных извещений по адресным сигнальным линиям о пожарном состоянии объекта и состоянии других компонентов АСПС, выработки сигналов пожарной тревоги или неисправности системы. Адресные ППК делятся на адресно-аналоговые и адресно-цифровые

Билет №18

1.Особенности исследования обугленных остатков древесины и древесных композиционных материалов.

Поражения древесины на пожаре возникают в результате ее термического разложения под воздействием внешнего тепла. Результатом термического разложения древесины является ее обугливание. При этом выделяются горючие газообразные продукты термического разложения, которые при достижении определенной концентрации в воздухе способны загораться и обеспечивать пламенное горение над поверхностью древесины. Образовавшийся угольный слой также способен выгорать, частично и полностью.

Первые признаки термического разложения древесины - потемнение ее поверхности - проявляются при температуре выше 110°С. Активное тление древесины, начинается при температуре порядка 300°С; самовоспламенение древесины происходит примерно при 400°С.

Глубина обугливания древесины последовательно возрастает с увеличением температуры и длительности пиролиза. Поэтому измерение глубины обугливания может применяться для фиксации и оценки изменения степени термического поражения по длине и высоте конструкции, определения направленности теплового воздействия или более интенсивного теплового воздействия.

Внешний вид угляВнешний вид угля несет определенную информацию об условиях, в которых он образовался.Уголь легкий, рыхлый, с крупными трещинами образуется обычно при интенсивном пламенном горении.Уголь плотный, тяжелый, иногда с коричневатым оттенком и даже сохранившейся текстурой древесины (рисунком годовых колец) образуется при низкотемпературном пиролизе (тлении), когда процесс обугливания происходит медленно, и летучие выделяются понемногу, уходя через мелкие трещины и не разрыхляя уголь.

Полное выгорание древесины

Проявляется в сквозных прогарах и при выгорании до золы (порошка серого цвета). Этот признак экстремально высоких термических поражений конструкций прекрасно виден невооруженным глазом. Его надо фиксировать в протоколах осмотра места пожара и учитывать в поисках очага пожара. Необходимо установить природу прогара (может быть, это след конвективного теплового потока, может быть, - очаг пожара).

От полностью выгоревшей деревянной конструкции над очагом пожара остается зола (минеральные соли, содержавшиеся в древесине) и металлические детали (гвозди, болты, скобы и т.д.), если таковые присутствовали до пожара. За пределами участка, выгоревшего над очагом, конструкции рушатся, еще полностью не сгорая, вместе с несгораемыми деталями. Таким образом, скопление, например, гвоздей в каком-либо одном месте может иногда служить дополнительным признаком очага пожара.

Инструментальные исследования древесных углей позволяют определять средне временную интегральную температуру и длительность пиролиза древесины в точке отбора пробы угля.

Измерение глубины обугливания древесины проводится методом пенетрации (протыкания). Делается это с помощью любого острого металлического предмета, например, шила, гвоздя, спицы. Такой предмет достаточно свободно протыкает уголь, но хуже входит в более плотную древесину. Правда, таким способом сложно измерить толщину слоя угля при минусовых температурах после тушения водой. При плюсовых же температурах или после размораживания угля на локальном участке сделать это не представляет трудности.

Лучше всего измерять глубину обугливания с помощью колумбуса - штангенциркуля-глубиномера, который имеет выдвижной хвостовик. Дознаватель или инженер ИПЛ обязательно должен иметь такой штангенциркуль - он пригодится не только при измерении глубины обугливания, но и при производстве других измерений.

Схема измерения глубины обугливания приведена на рис.

Кроме толщины слоя угля hy, в точке измерения следует определить величину потери сечения конструкции hn. А глубина обугливания Н рассчитывается как сумма этих двух величин:

H=hy+hn

Измеренные на месте пожара величины Н можно и нужно использовать как критерий степени термического поражения древесины в различных зонах пожара.

В отличие от древесины в древесностружечных плитах (ДСП) не наблюдается достаточно четко выраженного различия по плотности между углем и недест-руктированной частью, поэтому измерить глубину обугливания Н довольно сложно. Для ДСП измеряется убыль сечения плиты hn в точке отбора пробы. Убыль сечения плиты за счет выгорания происходит уже с первых минут и последовательно возрастает с увеличением температуры и длительности нагрева.

2.Боевые участки на пожаре, права и обязанности начальника боевого участка.

 БОЕВОЙ УЧАСТОК НА ПОЖАРЕ – участок, на котором сосредоточены силы и средства пожарной охраны, объединённые конкретной задачей и единым руководством. Боевые участки могут быть созданы:

  • по этажам;

  • секциям, ограниченным лестничными клетками;

  • противопожарным преградам или зонам;

  • по периметру горящего объекта;

  • по видам работ (спасание, тушение, защита, борьба с дымом и др.).

Нумерация участков начинается, как правило, от решающего направления на пожаре.

На любом пожаре, где возникает угроза людям, создаются БУ по спасанию и эвакуации людей. Боевые участки организуются таким образом, чтобы начальник участка мог попасть на боевые позиции ствольщиков. Размеры БУ зависят от особенностей объекта, возможностей манёвра сил и средств пожарной охраны. Каждый БУ должен иметь несколько подступов к зоне пожара через оконные и двер­ные проёмы, вскрытые отверстия в перегородках, стенах и т. д.

125. Начальник боевого участка (сектора) подчиняется руководителю тушения пожара (начальнику оперативного штаба) и выполняет его приказания. Он несет ответственность за выполнение поставленной перед ним задачи на порученном боевом участке (секторе), за безопасность личного состава, подчиненного ему на пожаре, за сохранность пожарной техники.

126. Начальник боевого участка обязан:

- вести непрерывную разведку и докладывать руководителю тушения пожара или начальнику оперативного штаба об обстановке на боевом участке;

- руководить работой подчиненных ему подразделений;

- обеспечить взаимодействие между подразделениями, работающими на его участке, и с подразделениями соседних участков;

- обеспечить маневрирование и быструю перегруппировку сил и средств при изменении обстановки на участке;

- принимать самостоятельные решения по перестановке сил и средств, обеспечивающие быстрейшую ликвидацию пожара на участке, докладывать РТП или начальнику оперативного штаба о принятых решениях;

- докладывать руководителю тушения пожара или начальнику оперативного штаба о выполнении поставленных задач и о работе подразделений на участке.

127. При работе на пожаре пяти и более боевых участков могут быть организованы сектора, объединяющие несколько боевых участков. Начальник сектора назначается РТП.

3.Организация надзора за соблюдением требований пожарной безопасности на объектах надзора.

Надзор за соблюдением требований пожарной безопасности на объектах контроля (надзора) осуществляется в ходе проверок, проводимых в рамках мероприятий по контролю.

Проверки подразделяют на плановые и внеплановые.

Плановые проверки проводятся с целью контроля за выполнением обязательных требований пожарной безопасности на объектах контроля (надзора).

Внеплановые проверки проводятся с целью контроля исполнения предписаний об устранении нарушений обязательных требований пожарной безопасности, выявленных в результате проведения плановой проверки.

Внеплановые проверки проводятся органами ГПН также в случаях: получения информации от юридических лиц, индивидуальных предпринимателей, органов государственной власти о возникновении аварийных ситуаций, об изменениях или о нарушениях технологических процессов, а также о выходе из строя сооружений, оборудования, которые могут непосредственно причинить угрозу жизни, вред здоровью людей, окружающей среде и имуществу граждан, юридических лиц и индивидуальных предпринимателей; возникновения угрозы жизни и вреда здоровью граждан, повреждения имущества, в том числе в отношении других юридических лиц и (или) индивидуальных предпринимателей; обращений граждан, юридических лиц и индивидуальных предпринимателей с жалобами на нарушения их прав и законных интересов действиями (бездействием) иных юридических лиц и (или) индивидуальных предпринимателей, граждан, связанными с невыполнением ими обязательных требований пожарной безопасности, а также иной информации, подтверждаемой документами и иными доказательствами, свидетельствующими о наличии признаков таких нарушений (обращения, не позволяющие установить лицо, обратившееся в орган ГПН, не могут служить основанием для проведения внеплановой проверки).

Внеплановые проверки в случаях, указанных в абзацах втором и третьем настоящего пункта, могут проводиться по мотивированному решению органа ГПН, в том числе в отношении иных юридических лиц и индивидуальных предпринимателей, использующих однородные объекты контроля (надзора).

Проверки проводятся на основании распоряжения (приказа) руководителя органа ГПН.

Распоряжение (приказ) руководителя органа ГПН о проведении проверки либо его копия, заверенная печатью соответствующего органа ГПН, предъявляется государственным инспектором, осуществляющим проверку, руководителю или иному должностному лицу юридического лица либо индивидуальному предпринимателю одновременно со служебными удостоверениями участников проверки.

Проверка может проводиться только теми государственными инспекторами, которые указаны в распоряжении (приказе) о проведении проверки.

Продолжительность мероприятия по контролю за обеспечением пожарной безопасности в отношении одного юридического лица или индивидуального предпринимателя не должна превышать один месяц.

В исключительных случаях, связанных с необходимостью проверки большого количества зданий и сооружений, проведения специальных исследований (испытаний), экспертиз со значительным объемом работы на основании мотивированного предложения государственного инспектора, осуществляющего проверку, руководителем органа ГПН или его заместителем срок проведения мероприятия по контролю может быть продлен, но не более чем на один месяц.

Проверки федеральных органов исполнительной власти, органов исполнительной власти субъектов Российской Федерации и органов местного самоуправления должны осуществляться не реже 1 раза в 5 лет.

Билет №17

1.Классификация систем вентиляции и кондиционирования, особенности пожарной опасности систем вентиляции.

СИСТЕМЫ ВЕНТИЛЯЦИИ СНиП 41-01-2003 « Отопление, вентиляция и кондиционирование»

Кондиционирование воздуха - это создание и автоматическое поддержание (регулирование) в закрытых помещениях всех или отдельных параметров (температуры, влажности, чистоты, скорости движения воздуха) на определенном уровне с целью обеспечения оптимальных метеорологических условий, наиболее благоприятных для самочувствия людей или ведения технологического процесса.      Кондиционирование воздуха осуществляется комплексом технических средств, называемым системой кондиционирования воздуха (СКВ)..      По давлению, создаваемому вентиляторами центральных кондиционеров, СКВ подразделяются на системы низкого давления (до 100 кг/м2), среднего давления (от 100 до 300 кг/м2) и высокого давления (выше 300 кг/м2).      Вентиляция.      Вентиляцией называется совокупность мероприятий и устройств, используемых при организации воздухообмена для обеспечения заданного состояния воздушной среды в помещениях и на рабочих местах в соответствии со СНиП (Строительными нормами).      Системы вентиляции обеспечивают поддержание допустимых метеорологических параметров в помещениях различного назначения.     1. По способу создания давления для перемещения воздуха: с естественным и искусственным (механическим) побуждением.      2. По назначению: приточные и вытяжные.      3. По зоне обслуживания: местные и общеобменные.      4. По конструктивному исполнению: канальные и бесканальные.

2.Эксплуатация огнетушителей, сроки и порядок проведения испытания корпусов огнетушителей. Особенности эксплуатации огнетушителей в зимнее время.. Огнетушители, введенные в эксплуатацию, должны подвергаться техническому обслуживанию, которое обеспечивает поддержание огнетушителей в постоянной готовности к использованию и надежную работу всех узлов огнетушителя в течение всего срока эксплуатации. Техническое обслуживание включает в себя периодические проверки, осмотры, ремонт, испытания и перезарядку огнетушителей. 7.5. Перед введением огнетушителя в эксплуатацию он должен быть подвергнут первоначальной проверке, в процессе которой производят внешний осмотр, проверяют комплектацию огнетушителя и состояние места его установки (заметность огнетушителя или указателя места его установки, возможность свободного подхода к нему), а также читаемость и доходчивость инструкции по работе с огнетушителем. В ходе проведения внешнего осмотра необходимо обращать внимание на: - наличие вмятин, сколов, глубоких царапин на корпусе, узлах управления, гайках и головке огнетушителя; - состояние защитных и лакокрасочных покрытий; - наличие четкой и понятной инструкции; - наличие опломбированного предохранительного устройства; - исправность манометра или индикатора давления (если он предусмотрен конструкцией огнетушителя), наличие необходимого клейма и величину давления в огнетушителе закачного типа или в газовом баллоне; - массу огнетушителя, а также массу ОТВ в огнетушителе (последнюю определяют расчетным путем); - состояние гибкого шланга (при его наличии) и распылителя ОТВ (наличие механических повреждений, следов коррозии, литейного облоя или других предметов, препятствующих свободному выходу ОТВ из огнетушителя); - состояние ходовой части и надежность крепления корпуса огнетушителя на тележке (для передвижного огнетушителя), на стене или в пожарном шкафу (для переносного огнетушителя). По результатам проверки делают необходимые отметки в паспорте огнетушителя, ему присваивают порядковый номер, который наносят на огнетушитель и записывают в журнал учета 7.11. Не реже одного раза в 5 лет каждый огнетушитель и баллон с вытесняющим газом должны быть разряжены, корпус огнетушителя полностью очищен от остатков ОТВ, произведены внешний и внутренний осмотр, а также гидравлическое испытание на прочность и пневматические испытания на герметичность корпуса огнетушителя, пусковой головки, шланга и запорного устройства.

3.Особенности пожарной опасности адсорбционных установок,основные противопожарные мероприятия при их проектировании и эксплуатации.

Адсорбционные методы используют для очистки газов с невысоким содержанием газообразных и парообразных примесей. В отличие от абсорбционных методов они позволяют проводить очистку газов при повышенных температурах.

Пуск и остановку адсорбционной установки следует осуществлять после согласования с теми цехами, из которых производится отсос паров горючих растворителей.

4.7.2. Адсорбционная установка должна обеспечивать непрерывный и полный отсос выделяющихся паров горючих растворителей от рабочих мест, оборудованных системами капсюляции.

4.7.3. Запрещается подключать новые рабочие места, участки и цеха к линиям адсорбционной установки, если ее мощность не рассчитана на такое подключение. 4.7.4. Концентрацию паро- и газовоздушной смеси, поступающей к адсорберам, необходимо систематически контролировать.

4.7.5. Нельзя допускать загрязнения внутренней поверхности трубопроводов твердыми горючими отложениями или жидким конденсатом.

4.7.8. Адсорберы должны исключать возможность самовозгорания находящегося в них активированного угля.

Билет №20

1.Особенности пожарной опасности абсорбционных установок, основные противопожарные мероприятия при их проектировании и эксплуатации

Абсорбцией называется процесс поглощения газа или пара жидким поглотителем (абсорбентом). Обратный процесс - выделение поглощенного газа из поглотителя - называется десорбцией. В промышленности абсорбция с последующей десорбцией широко применяется для выделения из газовых смесей ценных компонентов, для очистки технологических и горючих газов от вредных примесей, для санитарной очистки газов и т.д.

1.2 Физическая и химическая абсорбция

Принято различать физическую и химическую абсорбцию (хемосорбцию). При физической абсорбции молекулы удаляемого газа компонента не вступают в химическое взаимодействие с молекулами поглощающей жидкости. Однако процесс поглощения газов жидкостями разделяется на физическую и химическую абсорбцию условно. На самом деле это сложное физико-химическое явление.

При физической абсорбции в качестве абсорбента чаще всего используют воду, а также органические растворители и минеральные масла, не реагирующие с извлекаемым из газа веществом. При химической абсорбции применяют водные растворы щелочей и химических окислителей (перманганата калия, гипохлорита натрия, броматов, перекиси водорода и других), а также водные растворы моно- и диэтаноламина, аммиака, карбоната натрия и калия, трикалийфосфата.

Одним из параметров, определяющих выбор адсорбента, является способность примесей, содержащихся в отработанных газах, растворяться в данном абсорбенте.

2.Особенности поведения термопластичных и термореактивных пластмасс на пожаре.

Пластмассы имеют ряд ценных свойств: высокую элект­роизоляционную и химическую стойкость, малую звуко- и теплопроводность, хорошую водо-, морозо- и свето­стойкость. Большинство пластмасс стойко к различным минеральным маслам и бензину. Они в среднем в два раза легче алюминия (удельный вес от 0,9 до 1,8), об­ладают высоким сопротивлением истиранию, хорошо работают в условиях вибрационных нагрузок, имеют высокую механическую прочность. Пластические массы хорошо обрабатываются и способны легко соединяться с металлами, тканями, древесиной. Коэффициент тре­ния пластмасс зависит от их состава. Пластмассы с асбестовым наполнителем (асботекстолит) являются фрикционными материалами, а пластмассы с наполни­телем в виде хлопчатобумажной ткани (текстолит) или древесного шпона, а также целый ряд чистых смол яв­ляются антифрикционными материалами.

Все эти свойства пластмасс делают их весьма цен­ным конструкционным материалом.

К недостаткам пластмасс можно отнести их малую теплостойкость, которая лежит в пределах 35-250°С и зависит от типа применяемой смолы.

B зависимости от поведения пластических масс при нагревании они разделяются на два класса: термореак­тивные и термопластичные пластмассы (термопласты).

Термореактивными называются пластмассы, которые под действием температуры и давления претерпевают существенные химические изменения и переходят в не­плавкие и практически нерастворимые продукты, при­чем процесс необратим. Готовые изделия, полученные из термореактивных пластмасс, не требуют охлаждения при извлечении их из прессоформы и не поддаются пов­торному формованию.

Термопластичными называются пластмассы, которые при нагревании становятся пластичными и затвердевают при охлаждении, не претерпевая при этом химичес­ких изменений, причем этот процесс может быть повто­рен неоднократно.

3.Определение тактических возможностей отделения на АЦ.

2.1. Определение тактических возможностей подразделений без установки машин на водоисточники. Без установки на водоисточни­ки используются пожарные машины, которые вывозят на пожары запас воды, пенообразователя и других огнетушащих средств. К ним относятся пожарные автоцистерны, пожарные автомобили аэро­дромной службы, пожарные поезда и др.

Руководитель тушения пожара должен не только знать возмож­ности подразделений, но и уметь определять основные тактические показатели:

· время работы стволов и пеногенераторов;

· возможную площадь тушения воздушно-механической пеной;

· возможный объем тушения пеной средней кратности при имею­щемся на машине пенообразователе или растворе.

Время работы водяных стволов От пожарных машин без установки их на водоисточники определяют по формуле:

T = (Vц - Nр Vр)/Nст Qст 60, (3.1)

Для работы со стволами в различной обстановке требуется не­одинаковое количество личного состава. Так, при подаче одного ствола Б на уровне земли необходим один человек, а при подъеме его на высоту - не менее двух. При подаче одного ствола А на уровне земли нужно два человека, а при подаче его на высоту или при работе со свернутым насадком - не менее трех человек. Для подачи одного ствола А или Б в помещения с задымленной или от­равленной средой требуется звено газодымозащитников и пост без­опасности, т. е. не менее четырех человек и т. д. Следовательно, чис­ло приборов тушения, работу которых может обеспечить отделение, определяется конкретной обстановкой на пожаре.

Продолжительность работы приборов Тушения зависит от запа­са воды в водоисточнике и пенообразователя в заправочной емкости пожарной машины. Водоисточники, которые используют для тушения пожаров, условно подразделяются на две группы: водоисточники с неограниченным запасом воды (реки, крупные водохранилища, озе­ра, водопроводные сети) и водоисточники с ограниченным запасом воды (пожарные водоемы, брызгательные бассейны, градирни, водо­напорные башни и др.).

Билет №24

1.Назначение и устройство легкосбрасываемых конструкций.

Защитное действие легкосбрасываемых ограждающих конструкций состоит в том, что они разрушаются в начальной стадии взрыва, когда давление газов - продуктов взрыва - не достигло ещё большого значения и является неопасным для основных (несущих) конструкций.

Через проёмы, которые образовались в результате разрушения легкосбрасываемых кострукций, избыточные объёмы газов - несгоревшей смеси и продуктов взрыва - вытесняются из помещения здания наружу. За счёт выброса некоторой части избыточных объёмов газа давление и, следовательно, нагрузка на основные конструкции уменьшаются по сравнению с той нагрузкой, которая имела бы место при взрыве такой же смеси в замкнутом объёме.

Площадь легкосбрасываемых конструкций следует определять путём расчёта. При отсутствии расчётных данных площадь легкосбрасываемых конструкций должна составлять не менее 0,05 м2 на 1 м3 объёма помещения категории А и не менее 0,03 м2 - категории Б. При этом конструкции остекления относятся к легкосбрасываемым, если толщина стекла составляет 3; 4 и 5 мм, а его площадь не менее соответственно 0,8; 1 и 5 м2.

2.Пожарный гидроэлеватор Г-600А, принцип действия техническая характеристика, порядок использования при уборке воды из помещений и заборе воды из водоисточников.

Назначение

      Предназначен для забора воды из открытых водоисточников, которые находятся ниже уровня насоса до 20м и удалены от пожарного автомобиля на расстояние до 100 м. Гидроэлеватор может забирать воду из водоисточников с небольшой глубиной (5-10 см). Это свойство гидроэлеваторов позволяет использовать их для откачки воды, пролитой при тушении пожара.

1. сопло;

2. диффузор;

3. головка соединительная ГМН-80;

4. обечайка;

5. сетка;

6. кольцо уплотнительное;

7. головка соединительная ГМН-70;

8. колено.

Г-600 состоит из следующих основных частей: сопла, диффузора, головок соединительных (ГМН-80 и ГМН-70), обечайки, сетки, кольца уплотнительного и колена.

Струя воды от насоса подводится к колену и, выходя из сопла, создает в камере смешивания диффузора разрежение, в результате которого в камеру поступает определенное количество воды через сетку - эжектируемой расход. Подаваемая от насоса и эжектируемая вода смешивается и из гидроэлеватора поступает в цистерну

Из цистерны вода отбирается насосом. Часть ее вновь направляется в гидроэлеватор, а другая часть может быть использована для целей пожаротушения.

3.Основные виды экзотермических химических процессов, особенности пожарной опасности и основные противопожарные мероприятия при их проведении.

Процессы в химии, при которых теплота выделяется, называются экзотермическими. Числовое значение величин теплового эффекта определяется строением вещества и особенностями его переработки. Обычно тепловой эффект проявляется при сгорании вещества, образовании нового химического соединения, либо изменении агрегатного состояния вещества при его растворении, плавлении, испарении или конденсации.

Примером экзотермических процессов может быть конденсация водяного пара, сжигание простейших веществ (серы, фосфора) для получения их оксидов и т. п. К экзотермическим процессам относятся процессы хлорирования, гидрохлорирования, гидрирования, полимеризации, поликонденсации и др.

Специфические требования пожарной безопасности при проведении экзотермических процессов:             - оборудование, работающее под избыточным давлением должно быть освидетельствовано;             - операции по приготовлению растворов пожаро- и взрывоопасных инициаторов (катализаторов) следует производить в изолированном помещении;             - при использовании металлоорганических катализаторов для предупреждения опасности их разложения необходимо систематически контролировать содержание свободного кислорода и влаги в исходном сырье и используемом инертном газе, осуществлять строгий контроль исправности теплообменной поверхности систем водяного охлаждения или обогрева;

Билет №26

1.Официальный и ведомственный учет пожаров и их последствий. УЧЕТ ПОЖАРОВ И ИХ ПОСЛЕДСТВИЙ — сбор статистических данных о пожарах в целях их дальнейшего обобщения и анализа. В рамках Единой государственной системы статистического учета пожаров и их последствий осуществляется: официальный статистический учет — ведет Государственная противопожарная служба (ГПС) МЧС России;

ведомственный статистический учет — ведут федеральные органы исполнительной власти, др. юридические лица на подведомственных объектах;

Официальный статистический учет пожаров и их последствий представляет собой деятельность, направленную на проведение федерального статистического наблюдения по пожарам и их последствиям и обработке данных, полученных в результате этих наблюдений. Официальному статистическому учету подлежат все пожары, для ликвидации которых привлекались подразделения пожарной охраны, а также пожары, в ликвидации которых подразделения пожарной охраны не участвовали, но информация о которых поступила от граждан и юридических лиц. Учету подлежит ущерб от пожара независимо от степени его возмещения страховыми организациями, страховыми фондами (резервами), юридическими и физическими лицами. 2.Назначение, устройство и принцип работы спринклерных установок водяного пожаротушения.

Спринклерные установки предназначены для местного (локального) тушения и локализации пожаров в помещениях распыленной водой. В зависимости от температурных условий объекта они подразделяются на три вида: водяные, в которых вся система трубопроводов круглогодично заполнена водой; применяются в отапливаемых помещениях с гарантированной температурой воздуха не ниже 5° С; воздушные, в которых трубопроводы заполнены водой до контрольно-пускового узла, а остальная сеть, находящаяся в режиме дежурства, постоянно заполнена сжатым воздухом; применяются в неотапливаемых помещениях со среднесуточной температурой 8° С и ниже в районах с продолжительностью отопительного сезона более 240 дней в году; воздушно-водяные (переменные), которые в теплый период года действуют как водяные, а в холодный — как воздушные.

Установка работает следующим образом. При возникновении пожара вскрывается легкоплавкий замок спринклера 5. Вода из распределительной сети 6 подается в очаг пожара. Давление в распределительном 4 и магистральном 8 трубопроводах падает, после чего открывается клапан контрольно-пускового узла с клапаном ВС (КПУ) 7, пропуская воду в сеть к вскрывшемуся спринклеру. Вода в этот период поступает к КПУ с открытым клапаном от автоматического водопитателя (пневмобака) 14. Одновременно с началом тушения пожара вода от КПУ по кольцевой выточке клапана водосигнального ВС и трубопроводу поступает к сигнализатору давления 3. Импульс от сигнализатора давления подается по электропроводам к сигнальному устройству, которое при помощи звукового сигнала сообщает о возникновении и начале тушения пожара, а световое табло информирует о месте его возникновения. Продолжительность подачи воды от автоматического водопитателя на тушение пожара зависит от его вместимости, а также числа вскрывшихся спринклеров.

3.Пожарная опасность жилых зданий, противопожарные требования предъявляемые к ним. Жилые здания предназначены для постоянного или временного пребывания людей. К ним относятся жилые дома, общежития, гостиницы.Классификация жилых зданий: по назначению: - Квартирные дома - для постоянного проживания - Общежития - для длительного проживания - Гостиницы - для кратковременного проживанияпо этажности: - Малоэтажные - 1-2 этажа - Средней этажности - 3-5 этажа - Многоэтажные - 6 и более этажей- Повышенной этажности - 11-16 этажей - Высотные - более 16 этажей.по числу квартир:- одноквартирные (индивидуальные)- двухквартирные (спаренные)- многоквартирные. Правильный выбор этажности жилых домов и их объемно-планировочной структуры имеет важное значение как в экономическом градостроительном и архитектурном отношении, так и для решения социальных задач обеспечения необходимых благоприятных условий жизни и жизнедеятельности  населения.Объёмно-планировочные решения  жилого здания - это данные о его размерах, планировки квартир и т.д.Включают:а) Площадь застройки жилого дома, равную площади поперечного сечения дома на нулевой отметке плюс площадь проекций на нулевую отметку подземных и наземных частей здания, если эти площади нельзя использовать под строительство;б) Строительный объём здания равен сумме объёмов подземной и наземной частей. Объём подземной части дома равен произведению площади подвала на его высоту. Объём наземной части измеряется по-разному для зданий с чердаком и без чердака. Для зданий с чердаком объём равен произведению площади застройки на высоту, измеренную от чистого пола 1-го этажа до верха засыпки чердака. Для бесчердачных зданий объём равен произведению длины здания на площадь поперечного сечения;

Допускается предусматривать эвакуационные выходы из указанных помещений подвальных и цокольных этажей через расположенный выше этаж,имеющий выход непосредственно наружу.

Билет №19

1.Назначение, функции и требования, предъявляемые к приборам управления пожарным.

12.1. Требования назначения

12.1.1. ППУ должны обеспечивать следующие функции:

1) автоматический пуск средств пожаротушения;

2) дистанционный пуск средств пожаротушения;

3) отключение и восстановление режима автоматического пуска средств пожаротушения;

4) ручное отключение звуковой сигнализации при сохранении световой сигнализации. Отключенное состояние звуковой сигнализации должно отображаться световой индикацией;

5) формирование командного импульса для управления инженерным (технологическим) оборудованием;

6) переключение ППУ с основного ввода электроснабжения защищаемого объекта на резервный ввод при исчезновении напряжения на основном вводе и обратно при восстановлении напряжения на основном вводе без формирования ложных сигналов;

7) световую индикацию о наличии напряжения на рабочем и резервном вводах электроснабжения;

8) световую индикацию о переходе на питание от резервного источника питания;

9) световую индикацию о работе ППУ в режиме автоматического пуска средств пожаротушения;

10) световую индикацию об отключении режима автоматического пуска средств пожаротушения;

11) световую индикацию о пуске средств пожаротушения с указанием направлений, по которым подается огнетушащее вещество;

12) световую сигнализацию о неисправности проводных линий связи от ППУ к ППКП, оповещателям и средствам пожаротушения;

13) световую индикацию о неисправности электрических цепей устройств, регистрирующих срабатывание средств пожаротушения;

14) световую индикацию о неисправности электрических цепей, предназначенных для управления инженерным (технологическим) оборудованием;

15) звуковую сигнализацию о пуске средств пожаротушения;

16) звуковую сигнализацию о неисправности проводных линий связи от ППУ к ППКП, оповещателям, средствам пожаротушения и устройствам, регистрирующим срабатывание средств пожаротушения, а также электрических цепей, предназначенных для управления инженерным (технологическим) оборудованием

 Прибор обеспечивает:

  • прием информации от шкафов управления насосами и задвижками о наличии электропитания на их вводах и режиме работы;

  • прием информации от датчиков давления в системе и датчиков уровня воды в резервуаре, выдачу соответствующих команд управления электроприводами для восстановления давления и компенсации утечек воды.

  • прием информации о состоянии электроконтактных манометров (ЭКМ) и датчиков потока, сигнализирующих о подаче воды в трубопровод и работе насосов

  • переход в ручной режим работы управления насосной станцией

  • контроль всех входных и выходных шлейфов на обрыв, короткое замыкание

  • выдачу электропитания 24В 0,5А во внешнюю цепь (назначение выхода – питание таблички «НАСОСНАЯ СТАНЦИЯ»)

2.Назначение и направления противодымной защиты.

Противодымная защита - комплекс технических решений и организационных мероприятий, направленных на предотвращение воздействия на людей дыма и токсических продуктов, образующихся при пожаре. Основное назначение противодымной защиты состоит в обеспечении безопасной эвакуации людей при пожаре. Виды технических решений для обеспечения противодымной защиты определяются в зависимости от назначения объекта, условий развития возможного пожара и подразделяются на объемно-планировочные, конструктивные и специальные.

5.1. Аварийную противодымную вентиляцию для удаления дыма при пожаре (далее — противодымную вентиляцию) следует проектировать для обеспечения эвакуации людей из помещений здания в начальной стадии пожара, возникшего в одном из помещений.

5.2*. Удаление дыма следует предусматривать:

а) из коридоров или холлов жилых, общественных и административно-бытовых зданий в соответствии с требованиями

б) из коридоров производственных, общественных и административно-бытовых зданий высотой более 26,5 м;

в) из коридоров длиной более 15 м, не имеющих естественного освещения световыми проемами в наружных ограждениях (далее — без естественного освещения), производственных зданий категорий А, Б и В с числом этажей 2 и более;

г) из каждого производственного или складского помещения с постоянными рабочими местами без естественного освещения или с естественным освещением, не имеющим механизированных приводов для открывания фрамуг в верхней части окон на уровне 2,2 м и выше от пола до низа фрамуг и для открывания проемов в фонарях (в обоих случаях площадью, достаточной для удаления дыма при пожаре), если помещения отнесены к категориям: А, Б и В; Г или Д — в зданиях IVa степени огнестойкости;>

д) из каждого помещения, не имеющего естественного освещения: общественного или административно-бытового, если оно предназначено для массового пребывания людей; помещения площадью 55 м2 и более, предназначенного для хранения или использования горючих материалов, если в нем имеются постоянные рабочие места; гардеробных площадью 200 м2 и более.

3.Определение, устройство, принцип действия и сравнительные характеристики простейших насосов (поршневых, ротационных, струйных и центробежных).

Поршневой насос (плунжерный насос) — один из видов объёмных гидромашин, в котором вытеснителями являются один или несколько поршней (плунжеров), совершающих возвратно-поступательное движение

В отличие от многих других объёмных насосов, поршневые насосы не являются обратимыми, то есть, они не могут работать в качестве гидродвигателей из-за наличия клапанной системы распределения.

Поршневые насосы не следует путать с роторно-поршневыми, к которым относятся, например, аксиально-поршневые и радиально-поршневые насосы.

Принцип работы Принцип работы поршневого насоса (рис. 1) заключается в дующем. При движении поршня вправо в рабочей камере насоса создаётся разрежение, нижний клапан открыт, а верхний клапан закрыт, — происходит всасыв ние жидкости. При движении в обратном направлении в рабочей камере создаётся избыточное давление, и уже открыт верхний клапан, а нижний закрыт, — происходит нагнетание жидкости.

Насос ротационный вакуумный не нуждается в воде, масле и других веществах для работы. Он работает на основе постоянного вакуума и поддерживает бесконтактную компрессию. Такая компрессия позволяет работать с насыщенными влагой или загрязненными пылью веществами. В воздушном или водяном охлаждении нет необходимости.

Основную роль в принципе действия ротационного вакуумного насоса играет вращающийся ротор с лопатками. Он захватывает воздух, потом сжимает его и проталкивает дальше в магистраль. При работе ротационный насос не вибрирует и не смещается из-за быстрого изменения вакуума, так что стенки насоса застрахованы от повреждений. Такие насосы отличаются высокой производительностью, большой мощностью, но имеют достаточно габаритные размеры. Более надежными и производительными считаются трехлопастные насосы, в отличие от стандартных насосов с 8-образным ротором.

Струйный насос — устройство для нагнетания (инжектор) или отсасывания (эжектор) жидких или газообразных веществ, транспортирования гидросмесей (гидроэлеватор), действие которого основано на увлечении нагнетаемого (откачиваемого) вещества струёй жидкости, пара или газа (соответственно различают жидкоструйные, пароструйные и газоструйные насосы).

Струйные насосы делятся на:

  • жидкостноструйные

  • эрлифты (аэрлифты)

Водоструйные

Принцип действия водоструйного насоса или гидроэлеватора основан на передаче кинетической энергии рабочей жидкостью перекачиваемой жидкости. Рабочая жидкость обладает большим запасом кинетической энергии по сравнению с запасом энергии перекачиваемой жидкости. Достоинство гидроэлеваторов — простота устройства, небольшие габариты, надёжность работы; недостатки — низкий КПД и затраты большого количества вспомогательной воды под давлением.

Назначение центробежных насосов : Центробежные насосы типа Д обладают высоким КПД и хорошей всасывающей способностью. Центробежный насос типа Д предназначен для перекачивания воды в системах водоснабжения промышленных и коммунальных объектов. Насос Д применяется также для орошения и осушения земель.      Перекачиваемая жидкость: Вода и жидкости аналогичные по химической активности, температурой до 85°С, вязкостью до 36сСт. Допускается содержание твердых включений не более 0,05% по массе, размером до 0,2мм и микротвердостью не более 6,5 гПа (650 кгс/мм2).

     Конструкция центробежных насосов : Насосы Д - центробежные, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальном плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. Для предотвращения протечек по валу применяются двойные сальниковые уплотнения.

Принцип действия центробежных насосов

Внутри корпуса насоса 1, имеющего, как правило, спиральную форму, на валу 2 жестко закреплено рабочее колесо 3. Рабочее колесо состоит из заднего и переднего дисков, между которыми установлены лопасти 4, отогнутые от радиального направления в сторону, противоположную направлению вращения рабочего колеса. С помощью патрубков 5 и 6 корпус насоса соединен со всасывающим и напорным трубопроводами.

Если при наполненных жидкостью корпусе и всасывающем трубопроводе привести во вращение рабочее колесо, то жидкость, находящаяся в каналах рабочего колеса (между его лопастями), под действием центробежной силы будет отбрасываться от центра колеса к периферии. В результате этого в центральной части колеса создается разрежение, а на периферии — повышенное давление. Под действием этого давления жидкость из насоса поступает в напорный трубопровод, одновременно через всасывающий трубопровод под действием разрежения жидкость поступает в насос. Таким образом осуществляется непрерывная подача жидкости центробежным насосом.

Билет №21

1.Виды административных правонарушений и административных наказаний за нарушения требований пожарной безопасности.

Правонарушения:

-нарушение требований пожарной безопасности к внутреннему противопожарному водоснабжению, электроустановкам зданий, сооружений и строений, электротехнической продукции или первичным средствам пожаротушения либо требований пожарной безопасности об обеспечении зданий, сооружений и строений первичными средствами пожаротушения;

- нарушение требований пожарной безопасности к эвакуационным путям, эвакуационным и аварийным выходам либо системам автоматического пожаротушения и системам пожарной сигнализации, системам оповещения людей о пожаре и управления эвакуацией людей в зданиях, сооружениях и строениях или системам противодымной защиты зданий, сооружений и строений

- Повторное совершение административного правонарушения

- Нарушение требований пожарной безопасности, повлекшее возникновение пожара и уничтожение или повреждение чужого имущества либо причинение легкого или средней тяжести вреда здоровью человека

- Нарушение требований пожарной безопасности об обеспечении проходов, проездов и подъездов к зданиям, сооружениям и строениям

За совершение административных правонарушений в области пожарной безопасности предусмотрены следующие виды административного наказания:

-предупреждение;

-административный штраф с конфискацией изготовленной продукции, орудий производства и сырья либо без таковой;

-административное приостановление деятельности за повторное нарушение требований пожарной безопасности.

Административное приостановление деятельности – это вид административного наказания, которое заключается во временном прекращении деятельности лиц, осуществляющих предпринимательскую деятельность без образования юридического лица, юридических лиц, их филиалов, представительств, структурных подразделений, производственных участков, а также эксплуатации агрегатов, объектов, зданий или сооружений, осуществления отдельных видов деятельности (работ), оказания услуг.

2.Особенности адресных и адресно-аналоговых систем пожарной сигнализации.

Адресные системы отличаются наличием в извещении информации об адресе прибора охранно-пожарной сигнализации, что позволяет определить зону пожара с точностью до места расположения извещателя.

Адресно-аналоговая охранно-пожарная сигнализация является наиболее информативной и развитой. В такой системе применяются «интеллектуальные» извещатели охранно-пожарной сигнализации, в которых текущие значения контролируемого параметра вместе с адресом передаются прибором по шлейфу охранно-пожарной сигнализации. Такой способ мониторинга используется для раннего обнаружения тревожной ситуации, получения данных о необходимости технического обслуживания приборов вследствие загрязнения или других факторов. Кроме этого, адресно-аналоговые системы позволяют, не прерывая работу охранно-пожарной сигнализации, программно изменять фиксированный порог чувствительности извещателей при необходимости их адаптации к условиям эксплуатации на объекте.

Преимущества:

- Действительно раннее обнаружение возгораний

- Экономия на монтажных работах и расходных материалах

- Контроль работоспособности пожарных извещателей

- Компенсация чувствительности датчиков

Недостатки:

- Высокая стоимость оборудования

Отличительной конструктивной особенностью адресной и адресно-аналоговой охранно-пожарной сигнализации является применение кольцевого шлейфа сигнализации, имеющего повышенную защиту от нарушения линий связи с извещателями. Как правило, кольцевой шлейф контрольных панелей разных фирм-производителей аппаратно совместим с извещателями, разработанными этими же фирмами. Некоторые контрольные панели поддерживают несколько вариантов топологии кольцевых шлейфов, что облегчает проектирование пожарной сигнализации на объекте.

Для совместимости адресной или адресно-аналоговой охранно-пожарной сигнализации с неадресными извещателями (в том числе других фирм-производителей), контрольные панели дополнительно могут поддерживать контроль неадресных шлейфов охранно-пожарной сигнализации.

3.Противовзрывная защита зданий и сооружений.

Билет №22

1. Пеносмесители: назначение, виды, устройство, принцип действия и техническая характеристика. Проверка работоспособности пеносмесителей экспресс - диагностикой.

Пеносмеситель: Устройство, предназначенное для получения водного раствора пенообразователя

Пеносмесители классифицируются в зависимости от конструктивных особенностей и основных параметров и могут быть с нерегулируемым (ПС, рис. А1) и регулируемым (ПСД, рис. А2) дозированием:

-пеносмесители типа ПС должны обеспечивать дозирование пенообразователя (6,0 ± 1,2) %;

-пеносмесители типа ПСД должны обеспечивать дозирование пенообразователя 2; 3; 4; 5 и 6 %.

Пеносмесители должны выдерживать гидравлическое давление, в 1,5 раза превышающее верхнее значение давления перед пеносмесителем. Появление следов воды в виде капель на наружных поверхностях корпуса пеносмесителя и в местах соединений не допускается.

В месте присоединения всасывающего рукава к пеносмесителю (или в дозаторе) должен быть установлен обратный клапан.

Материалы деталей пеносмесителей и защитные покрытия должны быть устойчивы к пенообразователям, а также обеспечивать работоспособность изделий при работе на воде и водных растворах ПО.

Пеносмесители, предназначенные для работы в морских климатических условиях, должны изготавливаться из материалов, обладающих коррозионной стойкостью к морской воде (исполнение по ГОСТ 15150).

Резиновые детали пеносмесителей климатического исполнения ХЛ должны быть изготовлены из резины с диапазоном рабочих температур ± 60°С.

В комплект поставки пеносмесителей должны входить комплектующие изделия, предусмотренные технической документацией на изделие, паспорт, техническое описание, инструкция по эксплуатации или единый документ, их заменяющий,

2.Назначение и классификация химических реакторов, пожарная опасность и противопожарная защита.

Химический реактор — агрегат для проведения химических реакций объёмом от нескольких миллилитров до десятков кубометров. В зависимости от условий протекания реакций и технологических требований реакторы делятся: реакторы для реакций в гомогенных(однородная система) системах и в гетерогенных(неоднородная система) системах; реакторы низкого, среднего и высокого давления; реакторы низкотемпературные и высокотемпературные; реакторы периодического, полунепрерывного и непрерывного действия.

Цель работы реактора – выработка конечного продукта из исходных компонентов при соблюдении требований максимальной эффективности процесса:

Создание устойчивого и стабильного режима проведения реакции;

-высокие энергетические показатели;

-минимальная стоимость реактора;

-простота работы и ремонта.

3.Непосредственная (техническая) причина пожара

Решение вопроса о причине пожара должно заключатся в установлении природы треугольника пожара: источника зажигания, горючего в-ва, окислителя и порядка их взаимодействия. В первую очередь устанавливается источник зажигания, приведший к возникновению горения. Затем выясняется что за горючее в-во имелось в очаге и могло ли оно загореться от данного источника зажигания. И затем объясняется каков по природе и концентрации окислитель (чаще всего это кислород). На основании этих выявленных явлений формируется вывод о причине пожара.

Билет №23

1.План тушения пожара, назначение, содержание, порядок составления и использования.

План тушения пожара - документ оперативного состава пожарной охраны, содержащий рекомендации по различным вариантам ликвидации пожаров на сложных в оперативно-тактическом отношении объектах.

Назначение плана тушения пожара - помочь руководителю тушения пожара сориентироваться в обстановке на объекте, и принятии решения по определению решающего направления действий по тушению пожара и проведению аварийно-спасательных работ, использованию прибывающих сил и средств, а также упрощений постановки задач руководителям прибывающих подразделений и ответственным лицам.

Разработка плана тушения пожара является составной частью заблаговременного планирования действий пожарных подразделений по тушению пожара и проведению аварийно-спасательных работ и основывается на том, что процесс развития пожара на конкретном объекте можно прогнозировать заранее, еще до пожара можно проанализировать и учесть существенные факторы возможной обстановки. Разработать и исследовать целесообразные типовые схемы действий по тушению пожара и проведению аварийно-спасательных работ, спланировать мероприятия по эвакуации людей и организации управления подразделениями и службами.

План тушения пожара имеет может разрабатываться в несколько этапов:

1 этап – выполняется на стадии предпроектных предложений когда известно месторасположение и основные технико-экономические характеристики объекта, на данном этапе возможна разработка разделов плана тушения:

- расчёт обоснования времени прибытия пожарных подразделений к объекту

- определение расхода воды на нужды наружного пожаротушения

- моделирование работы пожарных подъёмных механизмов по фасадам зданий и сооружений для тушения пожара и проведения аварийно-спасательных работ

2 этап – выполняется на стадии «Проект» когда известно месторасположение и основные технико-экономические характеристики объекта, на данном этапе возможна разработка разделов плана тушения:

- расчёт распространения опасных факторов пожара

- расчет своевременной и беспрепятственной пешеходной эвакуации людей

2.Права государственных инспекторов по пожарному надзору по применению мер пресечения нарушений требований пожарной безопасности.

Права государственных инспекторов

по пожарному надзору:

- проводить обследования и проверки территорий, зданий, сооружений, помещений организаций и других объектов, в том числе в нерабочее время, в целях контроля за соблюдением требований пожарной безопасности и пресечения их нарушений;

- требовать представления документов, информации, образцов (проб) продукции, если они относятся к предмету проверки;

- входить беспрепятственно в порядке, установленном законодательством Российской Федерации, в жилые и иные помещения, на земельные участки граждан при наличии достоверных данных о нарушении требований пожарной безопасности, создающем угрозу возникновения пожара и (или) угрозу безопасности людей;

- давать руководителям юридических лиц и индивидуальным предпринимателям, должностным лицам и гражданам обязательные для исполнения предписания по устранению нарушений требований пожарной безопасности;

- приостанавливать в порядке, установленном законодательством Российской Федерации, полностью или частично работу производственных участков, агрегатов, эксплуатацию помещений, проведение отдельных видов работ при выявлении нарушения требований пожарной безопасности, создающего угрозу возникновения пожара и (или) угрозу безопасности людей, если это не влечет за собой прекращения функционирования здания (сооружения) или производства в целом;

- составлять протоколы, рассматривать дела об административных правонарушениях и назначать в соответствии с законодательством Российской Федерации административные наказания за нарушения требований пожарной безопасности;

- давать руководителям юридических лиц и индивидуальным предпринимателям, должностным лицам и гражданам обязательные для исполнения предписания по обеспечению пожарной безопасности в отношении товаров (работ, услуг), снятию с производства, прекращению выпуска и приостановке реализации товаров (работ, услуг), не соответствующих требованиям пожарной безопасности.

3.Классификация и структура построения автоматических установок пожаротушения.

Автоматическая установка пожаротушения (АУПТ) — установка пожаротушения, автоматически срабатывающая при превышении контролируемым фактором (факторами) пожара пороговых значений в защищаемой зоне. Отличительной особенностью автоматических установок является выполнение ими и функций автоматической пожарной сигнализации. При этом, все автоматические установки пожаротушения (кроме спринклерных) могут приводиться в действие ручным и автоматическим способом.

По типу огнетушащего вещества (ОГВ)

  1. Водяные АУПТ - используют в качестве огнетушащего вещества воду или воду с добавками. Подразделяются по типу оросителей на спринклерные и дренчерные. Спринклерные установки предназначены для локального тушения пожаров и (или) охлаждения строительных конструкций, дренчерные - для тушения пожара по всей расчетной площади, а так же для создания водяных завес.

Спринклер (спринклерный ороситель)— составляющая системы первичного пожаротушения, оросительная головка, вмонтированная в спринклерную установку (сеть водопроводных труб, в которых постоянно находится вода или воздух под давлением). Отверстия спринклера запаяны легкоплавким составом, рассчитанным на различную темпиратуру. При пожаре эти отверстия сами распаиваются и орошают охранную зону водой. Недостатком такой системы является сравнительно большая инерционность – головки вскрываются примерно через 2-3 минуты после повышения температуры.

  1. Пенные АУПТ - используются преимущественно для тушения легко воспламеняющихся жидкостей и горючих жидкостей в резервуарах, горючих веществ и нефтепродуктов, расположенных как внутри зданий, так и вне их.

  2. Газовые АУПТ — соовокупность технических стационарных технических средств пожаротушения для тушения очагов пожара за счёт автоматического выпуска газового огнетушащего вещества (состава). По конструктивному исполнению могут быть двух типов: централизованные и модульные. В качестве огнетушащих веществ используются сжиженные и сжатые газы.

  3. Порошковые АУПТ используют огнетушащий порошок. Применяются для локализации и ликвидации пожаров классов А, В, С и электрооборудования (электроустановок под напряжением).

По способу подачи ОГВ в зону пожара;

1.Автоматические

2.Автоматизированные

3.Ручные

Билет №27

1.Назначение, виды, общее устройство, тактико-технические характеристики мотопомп.

Мотопомпы - это мобильные или стационарные насосы с дизельным или бензиновым двигателем для перекачки или отсасывания различных жидкостей (состоящие из ДВС (двигателя внутреннего сгорания) и центробежного насоса). Области применения мотопомп:

  • Ирригация

  • Пожаротушение

  • Осушение водоемов, колодцев, бассейнов и т.д.

  • Водоснабжение

  • Для других целей

По видам используемого топлива различают бензиновые и дизельные мотопомпы.

  • Бензиновые мотопомпы имеют меньший моторесурс, чем дизельные, однако значительно дешевле. Для бензиновых мотопомп различных производителей используется смесь в следующем соотношении: 1:25 - одна часть моторного масла: двадцать пять частей бензина.

  • Дизельные мотопомпы отличаются высоким моторесурсом и производительностью, наиболее экономичны при эксплуатации, однако уровень шума дизельных мотопомп значительно выше, чем бензиновых.

Достоинства мотопомп:

  • автомономность

  • мобильность

Недостатки мотопомп:

  • высокий уровень шума

  • ограничена высота установки над водой без применения дополнительных устройств (около 7 метров)

2.Основные виды эндотермических химических процессов, особенности пожарной опасности и основные противопожарные мероприятия при их проведении.

К эндотермическим процессам относятся процессы дегидрирования, пи-

ролиза и другие.

Дегидрирование - это химический процесс отщепления атомов водорода

от органических соединений. Дегидрированием получают мономеры для про-

изводства синтетических каучуков, пластических масс, ионообменных смол и

других веществ. Дегидрированием парафиновых и олефиновых углеводородов

получают высокооктановые бензины, ароматические и диеновые углеводороды.

Процессы дегидрирования в промышленных условиях проводятся при

относительно высоких температурах (от 200оС до 600 – 650оС), в присутствии

катализатора и при подводе тепла в зону реакции.

3.Аварийные режимы в электросети как причина пожара.

Одними из источников возникновения пожаров являются электрические сети. Опыт эксплуатации электросетей показывает, что аварийные режимы работы электросетей или неудовлетворительное техническое состоянии их создают условия для возникновения пожаров. Основными причинами возникновения пожаров при использовании элетротехники являются:

  1. Короткие замыкания в электросетях, при которых токи достигают очень больших величин,

  2. Перегрузка проводов электросетей токами, превышающими допустимые по нормам значения, причинами которых являются ошибки проектных организаций при выборе сечений проводов или включение во время эксплуатации электросетей дополнительных электроприборов.

  3. Большие переходные сопротивления в местах соединений, ответвлений и оконцеваний проводов, а также в контактах машин (искрение на коллекторах и контактных кольцах) и аппаратов приводят к местному перегреву и воспламенению изоляции проводов или оплавлению корпусов розеток и т.д.

  4. Нарушение изоляции электропроводов, проложенных открыто и подвергаемых атмосферному воздействию (в основном влаги, температуры и солнечной радиации).

Билет №25

1.Отработка версии о причастности к возникновению пожара электротехнических приборов и устройств.

Причастным к возникновению пожара может быть практически любой электронагревательный прибор - электрокипятильник, утюг, паяльник, чайник, плитка, обогреватель (камин, радиатор, конвектор), жарочный электрошкаф, прибор приготовления пищи с инфракрасным нагревателем и др. Пожар может возникнуть в результате:

- теплового воздействия на окружающие конструкции и предметы;

- загорания веществ и материалов, попавших на конструктивные элементы прибора, нагретые до необходимых для загорания температур;

- работы прибора в нештатных условиях (например, чайника или кипятильника без воды);

- возникновения аварийного пожароопасного режима в электрической части прибора.

В связи с этим изучению и фиксации в протоколе осмотра подлежат место обнаружения электронагревательного прибора или его остатков (фрагментов), вблизи расположенные конструкции и предметы, а сам электронагревательный прибор - изъятию в качестве объекта исследования.

Пожароопасность отдельных видов и марок приборов определяется их конструктивными особенностями и мощностью. Остановимся на некоторых из них.

2.Особенности тушения пожаров в сложных условиях.

Тушение   пожаров  в непригодной для дыхания среде

Наличие дыма в горящих и смежных с ними помещениях делает невозможным или существенно затрудняет ведение в них боевых действий по  тушению   пожара , снижает темп работ по его ликвидации. Для предотвращения этого необходимо принимать активные меры по удалению дыма и газов из помещений. Работы по  тушению  в непригодной для дыхания среде следует проводить в средствах индивидуальной защиты органов дыхания (СИЗОД).

Для борьбы с дымом следует использовать системы противодымной защиты, пожарные автомобили дымоудаления и дымососы, вентиляторы и брезентовые перемычки, а для снижения высокой температуры - пену или распыленные струи воды.

Для ведения работ в непригодной для дыхания среде с использованием СИЗОД необходимо: - сформировать звенья газодымозащитников; - назначить в звеньях ГДЗС опытных командиров; - определить время работы и отдыха газодымозащитников, место нахождения звеньев ГДЗС; - при работе в  условиях  низких температур определить место включения в СИЗОД и порядок смены звеньев ГДЗС; - предусмотреть резерв звеньев ГДЗС;

ТУШЕНИЕ ПОЖАРОВ В УСЛОВИЯХ НИЗКИХ ТЕМПЕРАТУР

Работа личного состава в условиях низких температур в значительной сте­пени осложняется возможными перебоями и отказами в работе пожарно-технического вооружения. На таких пожарах чаще всего замерзают рукавные линии, разветвления, стояки пожарных гидрантов. При попадании воды спецодежда пожарных обмерзает и ограничивает подвижность, которая при низких темпе­ратурах и так несколько понижена. Не исключена и возможность обморожения пожарных. Резко увеличивается опасность при тушении пожаров в условиях низких температур с сильным ветром.

Одной из основных задач руководителя тушения пожара является организа­ция бесперебойной подачи воды к очагу пожара.

ТУШЕНИЕ ПОЖАРА ПРИ СИЛЬНОМ ВЕТРЕ

Факторами, отрицательно влияющими на работу личного состава при силь­ном ветре, являются быстрое распространение огня, возникновение очагов го­рения на значительном расстоянии от основного очага пожара, преграждение огнем путей отхода и окружение быстро распространяющимся огнем пожар­ных, обрушение подгоревших конструкций под силой ветра.

Разведку пожара следует проводить не только на горящем объекте, но и на окружающих зданиях и по всей территории, прилегающей к месту пожара.

ТУШЕНИЕ ПОЖАРА ПРИ НЕДОСТАТКЕ ВОДЫ

Расположение водоисточников на значительном расстоянии от очага пожа­ра требует привлечения почти всего личного состава и значительного количес­тва техники.

При прибытии к месту пожара необходимо принять все необходимые меры по изысканию дополнительных водоисточников.

3.Организация единой государственной системы статистического учета пожаров и их последствий.

ЕДИНАЯ ГОСУДАРСТВЕННАЯ СИСТЕМА СТАТИСТИЧЕСКОГО УЧЁТА ПОЖАРОВ И ИХ ПОСЛЕДСТВИЙ – совокупность взаимосвязанных организационных мероприятий и процедур, реализующих нормативное правовое, методическое и программно-техническое обеспечение деятельности по учёту пожаров и их последствий, включающему сбор, обобщение и анализ статистических данных о пожарах в целях принятия адекватных государственных мер. Официальный статистический учёт и государственную статистическую отчетность по пожарам и их последствиям ведет ГПС. Порядок учета пожаров и их последствий определяется федеральным органом исполнительной власти, уполномоченным на решение задач в области пожарной безопасности, по согласованию с федеральным органом исполнительной власти, осуществляющим межотраслевую координацию и функциональное регулирование в сфере государственной статистики, и другими заинтересованными федеральным органами исполнительной власти

Билет №28

1.Определение общего запаса огнетушащего вещества для тушения пожара водой, воздушно-механической пеной и порошковыми составами.

Расчет запаса огнетушащих веществ осуществляется на основании фактических расходов с учетом времени тушения и коэффициента запаса.

где: - общий запас огнетушащих веществ, л, м3;

р - расчетное время тушения пожара, мин. (принимается 10 мин.

для тушения на земле, 15 мин. для тушения подвалов и

резервуаров);

Кз - коэффициент запаса (только для пенного тушения;

принимается 3 - 5);

Qприб - производительность прибора, л.с-1, м3.с-1.

Примечание: Для тушения пожаров в резервуарах расчет огнетушащего вещества ведется для трех пенных атак.

2.Официальный и ведомственный учет пожаров и их последствий.УЧЕТ ПОЖАРОВ И ИХ ПОСЛЕДСТВИЙ — сбор статистических данных о пожарах в целях их дальнейшего обобщения и анализа. В рамках Единой государственной системы статистического учета пожаров и их последствий осуществляется:

официальный статистический учет — ведет Государственная противопожарная служба (ГПС) МЧС России;

ведомственный статистический учет — ведут федеральные органы исполнительной власти, др. юридические лица на подведомственных объектах;

Официальный статистический учет пожаров и их последствий представляет собой деятельность, направленную на проведение федерального статистического наблюдения по пожарам и их последствиям и обработке данных, полученных в результате этих наблюдений. Официальная статистическая информация по пожарам и их последствиям формируется субъектом официального статистического учета пожаров и является сводной документированной информацией о количественной стороне происшедших пожаров. Официальная статистическая информация по пожарам и их последствиям является общедоступной, за исключением информации, доступ к которой ограничен федеральными законами. Официальному статистическому учету подлежат все пожары, для ликвидации которых привлекались подразделения пожарной охраны, а также пожары, в ликвидации которых подразделения пожарной охраны не участвовали, но информация о которых поступила от граждан и юридических лиц. Учету подлежит ущерб от пожара независимо от степени его возмещения страховыми организациями, страховыми фондами (резервами), юридическими и физическими лицами. 3.Назначение, устройство и принцип работы дренчерных установок водяного пожаротушения.Дренчерная система представляет собой систему автоматического водяного пожаротушения предназначенную для особо пожароопасных объектов.

Дренчерные установки водяного пожаротушения классифицируются по следующим признакам:

  • по назначению – для тушениялокализации или блокирования пожаров по степени автоматизации – автоматические, автоматизированные или ручные;

  • по конструктивному исполнению агрегатные или модульные;

  • по способу тушения – по площади, объёмные или локальные;

  • по наличию или отсутствию дублирующего привода;

  • по виду привода – с электрическим, термогидравлическим, термопневматическим, термомеханическим или пиротехническим;

  • по быстродействию – быстродействующие (не более 3 с), средней инерционности (не более 30 с) или инерционные (не более 180 с);

  • по продолжительности действия – кратковременного действия (до 10 мин), средней продолжительности действия (не более 30 мин) или длительного действия (не более 60 мин).

Наибольшее распространение получили водяные дренчерные установки. Срабатывание дренчерных установок может осуществляться:

  • по элегическим каналам – от автоматических световых, тепловых, дымовых и т.п. пожарных извещателей АПИ автоматической установки пожарной сигнализации АУПС независимо или совместно с гидравлическим дублирующим приводом (ГДП);

  • по гидравлическим каналам побудительного (термомеханического) привода.

Система строится с учетом следующего:

  • подводящий трубопровод (трубопровод насосной станции) заполнен водой или водным раствором, все остальные трубопроводы не заполнены (воздух).

  • В системе устанавливаются дренчерные оросители (открытые, без теплового элемента) и дренчерные клапана моделей DV-1, DV-5 и AVD502A, AVD651D, AVD755A.

  • Cистема приводится в действие от одной или нескольких (двойная блокировка) пусковых систем:

    • От мокрой спринклерной системы (мокрый пуск)

    • От сухой спринклерной системы (сухой пуск)

    • От системы пожарной сигнализации (электропуск)

Данные системы как правило применяются для защиты особо пожаро и взрывоопасных объектов, на которых огонь распостраняется с высокой скоростью, как правило это помещения или целые объекты по производству или хранению легковоспламеняющихся материалов, окрасочные камеры, гидростанции или атомные станции, другие спецобъекты и т.д.

Еще дренчерные системы применяются в качестве дренчерных завес, которые обеспечивают отсечение «стеной огнетушащего вещества» (например воды) помещения где возникло возгорание от других помещений здания. Примеры: дверные или иные проемы в помещениях автостоянок и предприятий, атриумы торговых, административных, гостиничных или иных комплексов и т.д.

Билет №29

1.Пожарная опасность административно - бытовых зданий, противопожарные требования, предъявляемые к ним.

2.Назначение, тактико-технические характеристики, устройство, особенности применения самолетов и вертолетов для тушения пожаров.

Пожарный самолёт предназначается для тушения пожаров, главным образом лесных. П. с. оборудуют ёмкостями, вмещающими 600—1000 л жидких огнетушащих веществ (вода или специальные растворы), которые в месте очага пожара пилот выбрасывает за 1,5—2 сек. На П. с.-гидропланах в качестве ёмкостей используют поплавки; отсеки поплавков заполняются водой во время пробега гидросамолёта по поверхности реки или озера. В качестве П. с. могут применяться специально оборудованные вертолёты, вмещающие до 8 т воды.

3.Способы бурения и эксплуатации нефтяных скважин, особенности пожарной опасности и основные противопожарные мероприятия на нефтепромыслах. По способу воздействия на горные породы различают механическое и немеханическое бурение. При механическом бурении буровой инструмент непосредственно воздействует на горную породу, разрушая ее, а при немеханическом разрушение происходит без непосредственного контакта с породой источника воздействия на нее. Немеханические способы (гидравлический, термический, электрофизический) находятся в стадии разработки и для бурения нефтяных и газовых скважин в настоящее время не применяются.

Механические способы бурения подразделяются на ударное и вращательное.

Нефтяные и газовые скважины сооружаются методом вращательного бурения. При данном способе породы дробятся не ударами, а разрушаются вращающимся долотом, на которое действует осевая нагрузка. Крутящий момент передается на долото или с поверхности от вращателя (ротора) через колонну бурильных труб (роторное бурение) или от забойного двигателя (турбобура, электробура, винтового двигателя), установленного непосредственно над долотом.

Число скважин, размещаемых на площадке определяется

проектом разработки месторождения в зависимости от числа

объектов с суммарным свободным дебитом скважин не более 5000

т/сут и газовым фактором, не превышающим 200 м3/м3, но не более 16 скважин.

Расположение скважин может быть или одиночным, с

расстоянием между ними не менее 15 м, или групповым, с числом

от двух до четырех, с расстоянием между устьями не менее 15 м.

Размер площадки выбирают в зависимости от числа скважин

в кусте и с учетом размещения специальной техники при

ликвидации возникших аварийных ситуаций (пожаров, фонтанов).

Каждая выходящая из бурения скважина (или пара скважин)

должна быть оборудована полустационарной установкой орошения

водой.

Билет №30

1.Условия возникновения горения от источника зажигания малой мощности.

2.Спасание и эвакуация людей на пожаре, пути и способы спасения людей.

Эвакуация людей - вынужденный процесс движения людей из зоны, где имеется возможность воздействия на них опасных факторов пожара.

Эвакуация проводится в тех случаях, когда имеется угроза жизни и здоровью. Ко многим факторам, определяющим необходимость эвакуации в различных чрезвычайных ситуациях, относятся пожар и его опасные факторы: дым и продукты сгорания материалов, высокая температура, непосредственное воздействие огня.

Основными параметрами обеспечения эвакуационного процесса являются:

 Количество эвакуационных выходов - выходов, ведущих в безопасную при пожаре зону;

 Выбор вариантов и протяженности эвакуационных путей, то есть безопасных при эвакуации людей путей, ведущий к эвакуационным выходам;

 Геометрические параметры эвакуационных путей и выходов;

 Безопасное конструктивное оформление путей и выходов на пути следования людей;

 Изоляция (отделение путей эвакуации) от зон и помещений с повышенной пожарной опасностью, возможных путей распространения пожара и его опасных факторов;

 Скорость (время) эвакуации людей и обеспечение минимального риска при её проведении.

3.Анализ пожаров и их последствий. Разработка мероприятий по устранению причин и условий, способствующих возникновению пожаров.

УЧЕТ ПОЖАРОВ И ИХ ПОСЛЕДСТВИЙ — сбор статистических данных о пожарах в целях их дальнейшего обобщения и анализа. Учет пожаров в СССР начался в соответствии с принятым 8 декабря 1923 г. постановлением Совета труда и обороны (СТО) "О статистическом учете пожаров", в котором Главному управлению государственного страхования предписывалось ввести на всей территории СССР государственную систему статистического учета пожаров. В настоящее время в рамкахЕдиной государственной системы статистического учета пожаров и их последствий осуществляется:

официальный статистический учет — ведет Государственная противопожарная служба (ГПС) МЧС России;

ведомственный статистический учет — ведут федеральные органы исполнительной власти, др. юридические лица на подведомственных объектах;

статистическая отчетность — представляется в ГПС в установленном Госкомстатом России порядке.

Все органы управления ГПС субъектов РФ для ведения учета используют программное обеспечение АРМ "Статистика пожаров", разработанное Всероссийским НИИ противопожарной обороны (ВНИИПО) МЧС России, который с 1986 г. также ведет федеральный банк данных системы учета пожаров, отдельно — по крупным пожарам (с ущербом 3420 МРОТ и более).

Билет №31

1.Назначение, устройство и принцип работы оросителей установок водяного пожаротушения.

По принципу действия установки водяного пожаротушения подраз­деляются на спринклерные и дренчерные. Они получили свое название от английских слов sprincle (брызгать, моросить) и drench (мочить, орошать). Спринклерные установки предназначены для обнаружения и локаль­ного тушения пожаров и загораний, охлаждения строительных конструк­ций и подачи сигнала о пожаре. Дренчерные установки служат для обнаружения и тушения пожаров по всей защищаемой площади, а также для создания водяных завес. Спринклерная установка водяного пожаротушения, представленная на рис. 2.2, работает следующим образом. В дежурном режиме спринклерная установка находится под давлением, создаваемым импульсным устройст­вом 10. При возникновении пожара вскрывается тепловой замок спринк-лерного оросителя 6. Распыленная вода из распределительной сети 5 че­рез спринклеры подается в очаг пожара. Давление в питающем трубопро­воде 4 падает, срабатывает контрольно-сигнальный клапан узла управле­ния 7, пропуская воду в распределительную сеть установки. Вода в на­чальный период поступает к узлу управления от импульсного устройст­ва 10. При срабатывании клапана в узле управления вода поступает и к сигнализатору давления (СДУ)3. Электрический импульс от СДУ пода­ется на щит управления и контроля 2, обеспечивающего включение на­соса 14 и подачу сигнала тревоги о возникновении пожара и срабатыва­нии установки. Электроконтактные манометры (ЭКМ) 11, установленные на импульсном устройстве 10, предназначены для формирования сигнала об утечке (падении давления) воды (воздуха), а в отдельных случаях – для обеспечения включения насоса. Спринклерные установки водяного пожаротушения в зависимости от температуры воздуха в защищаемых помещениях бывают: водозаполнен-ные – для помещений с минимальной температурой воздуха 5 °С и выше; воздушные – для неотапливаемых помещений зданий, с минимальной тем­пературой воздуха ниже 5 °С.

Автоматическое включение дренчерных установок осуществляют от побудительной системы с тепловыми замками или спринклерными ороси­телями, от автоматических пожарных извещателей, а также от технологи­ческих датчиков.

2.Пожарная опасность общественных зданий и многофункциональных комплексов, противопожарные требования, предъявляемые к ним.

3.Классификация, назначение, тактико-технические характеристики и общее устройство пожарных судов.

Пожарные суда предназначены для тушения пожаров на плавсредствах и береговых объектах. Они служат для доставки боевого расчета, пожарно-технического вооружения и огнетушащих средств к месту пожара. Подразделения, вооруженные пожарными судами, обеспечивают подачу стационарных и переносных лафетных стволов, а также ручных с высадкой десанта на береговые объекты на плавсредства. Данные подразделения осуществляют боевые действия по тушению пожаров воздушно-механической пеной любой кратности.

Пожарные суда можно использовать как плавучие насосные станции для подачи воды при тушении пожаров на береговых объектах.

Билет №32

1.Классификация складов нефти и нефтепродуктов, особенности пожарной опасности и меры безопасности на основных технологических участках.

Категория склада

Максимальный объем одного резервуара,м3

Общая вместимость склада, м3

I

II

IIIa

IIIб

IIIв

-

-

До 5000 вкл

« 2000 »

« 700 »

Св. 100000

Св.20000 до 100000вкл

Св.10000 до 20000 вкл

Св.2000 до 10000 вкл

До 2000 включительно

На складах нефти и нефтепродуктов следует предусматривать системы пенного пожаротушения и водяного охлаждения.

2.Основные квалификационные признаки поджога.

Пожарные специалисты выделяют пять групп способов поджога.

Первая - поджоги, совершаемые без специальной подготовки при "обычном для данных условий пожароопасном сосредоточении горючих или легковоспламеняющихся материалов".

Вторая - случаи, когда поджигатель пользуется "вспомогательными горючими материалами и веществами", которые ему удается отыскать на месте или принести с собой.

Третья - так называемые высокотехнологичные поджоги. Речь идет об использовании специальных технических средств или заранее сконструированных зажигательных приспособлений, вызывающих возгорание спустя значительное время после их применения.

Четвертая - когда поджигатель имитирует возникновение пожара от случайных причин - по неосторожности или из-за неумышленного нарушения правил пожарной безопасности.

Пятая группа - способы поджога, сочетающие в себе признаки четырех предыдущих.

Существует множество косвенных признаков, которые в той или иной степени свидетельствуют в пользу версии о поджоге, и прямые (квалификационные) признаки поджога. При осмотре места пожара должны быть выявлены и закреплены в соответствующей процессуальной форме и те, и другие признаки.

3.Особенности ведения боевых действий и организация спасательных работ при тушении пожаров в зданиях повышенной этажности.

При расчете сил и средств для тушения пожара в зданиях повышенной этажности, кроме общих методических рекомендаций, не­обходимо учитывать некоторые особенности.

1. Численность разведгрупп определяют по обстановке и условиям проведения многомаршрутной разведки, по составу - не менее четырех человек.

2. При тушении пожара на этажах, начиная с пятого и выше, следует предусматривать подачу стволов от внутренних пожарных кранов, включив в работу пожарные насосы-повысители.

3. Стволы на этажи здания подают по автолестницам, коленчатым автоподъемникам, путем прокладки рукавных линий между маршами внутренних лестниц или снаружи с помощью веревок. Для контроля за работой рукавных линий на каждой площадке. лестнич­ной клетки, балконах и лоджиях, где закреплены линии, выставляют посты (один - два человека) с резервными рукавами.

4. Следует иметь в виду, что выезд подразделений, вооруженных автолестницами, коленчатыми автоподъемниками, техническими ав­томобилями, автомобилями ГДЗС, связи и освещения, дымососными станциями и аварийных служб города предусматривается по пер­вому сообщению.

5. Исходя из обстановки на пожаре, подача воды может произ­водиться по различным схемам боевого развертывания, которые в достаточной степени отработаны практикой. Наиболее целесообразные из них, учитывающие условия боевой работы подразделений и использование пожарных насосов на полную тактическую возмож­ность, показаны на рис. 6.3 и 6.4.

6. Собирая схему подачи воды от пожарной машины, следует учитывать тактические решения, от которых зависит работа насосно-рукавной системы и ее последующее свертывание. Так, на маги­стральной линии у здания устанавливают разветвление для возмож­ного перекрытия магистрали и перед ним врезают специальную встав­ку с краном для выпуска воды из рукавов, поднятых на высоту. При отсутствии вставки можно использовать рукавное разветвление с краном в корпусе специально для выпуска воды или обычное раз­ветвление, включенное в магистральную линию наоборот.

В дальнейшем магистральную рукавную линию прокладывают на этаж или два ниже места пожара, врезают в нее одно или два разветвления в зависимости от схемы подачи стволов, а затем про­кладывают рабочие линии. В местах установки рукавного развет­вления (разветвлений) постоянно должны находиться два пожарных из числа боевого расчета подразделений.

7. По выбранной схеме вода на тушение может подаваться по­жарными насосами от водоисточников непосредственно или спосо­бом перекачки с установкой автомобиля у здания не далее 20 м. В первом случае подъем воды для целей пожаротушения возможен максимально до 15-16 этажей при расположении водоисточников на предельных расстояниях, приведенных в табл. 6.2. Во втором по­дачу воды можно обеспечить на высоту 20-25 этажей в зависимос­ти от диаметра прорезиненных рукавов

Билет №33

1.Правовые основы информационно-пропагандистской деятельности и ее значение в обеспечении пожарной безопасности.

2.Назначение, устройство и принцип работы контрольно-пусковых узлов установок водяного пожаротушения.Контрольно-пусковой узел установки пожаротушения (КПУ УПТ), предназначен для обнаружения и тушения пожаров, осаждения продуктов сгорания, контроля и сигнализации состояния и запуска установки пожаротушения с формированием тревожных сигналов о пожаре, неисправности, блокировании на внутренние и внешние светозвуковые оповещатели, трансляции извещений на пульт централизованного наблюдения (ПЦН).Основные технические данные и характеристики КПУ выполнен в виде шкафа управления. В подводящем к КПУ трубопроводе должно быть обеспечено минимальное рабочее давление не менее 0,3 МПа при интенсивности подачи (расходе) воды не менее 2,5 дм³/с.

3.Пожарная опасность производственных зданий, противопожарные требования, предъявляемые к ним.

Противопожарные требования . Противопожарные требования сводятся к назначению степени огнестойкости здания, а также к архитектурно-планировочным решениям зданий. При этом вводится ограничение этажности, размеров помещений между брандмауэрами, противопожарными преградами. Расчетами определяются количество и размеры эвакуационных проходов, выходов, лестничных клеток, проездов и въездов и их размещение в зданиях. Особые требования предъявляются к устройству противопожарного водопровода, конструкциям отопления и вентиляции.

Все производства в соответствии со СНиП по взрывной, взрывопожарной и пожарной опасности подразделяют на шесть категорий: А, Б, В, Г, Д, Е.

К категории А относится ограниченное число помещений, т.е. отделения лакирования, крашения, склады лакокрасочных материалов. Например, к категории А относятся производства, связанные с применением веществ, воспламенение и взрыв которых могут последовать в результате воздействия воды или кислорода воздуха, искры, удара или детонации, причем взрыв может вызвать разрушение конструкции здания. К категории Б относятся взрывоопасные производства, связанные с применением веществ, образующих легковоспламеняющиеся смеси пылей и газов, взрыв которых не разрушает основных конструкций зданий (производства, связанные с угольной пылью, древесной мукой и др.). К категории В относятся производства, обрабатывающие твердые сгораемые материалы и вещества (деревообделочные, хлопкообрабатывающие, текстильные и др.). К категории Г относятся производства, обрабатывающие несгораемые вещества в раскаленном или расплавленном состоянии (литейные, плавильные, прокатные, кузнечные и др.). К категории Д относятся производства, обрабатывающие несгораемые вещества и материалы в холодном состоянии (механические, инструментальные). К категории Е относятся взрывоопасные производства, в которых могут образовываться горючие газы, без жидкой фазы и взрывоопасной пыли в таком количестве, что они могут образовывать взрывоопасные смеси в объеме, превышающем 5 % объема помещения. Основные строительные конструкции зданий с производствами категории Е следует проектировать несгораемыми с ненормируемым пределом огнестойкости.

Производственные здания должны иметь выходы, обеспечивающие безопасную эвакуацию находящихся в здании людей в случае возникновения пожара или в других аварийных случаях.

Билет №35

1.Правовые основы лицензирования отдельных видов деятельности.

 Лицензирование - деятельность лицензирующих органов по предоставлению, переоформлению лицензий, продлению срока действия лицензий в случае, если ограничение срока действия лицензий предусмотрено федеральными законами, осуществлению лицензионного контроля, приостановлению, возобновлению, прекращению действия и аннулированию лицензий, формированию и ведению реестра лицензий, формированию государственного информационного ресурса, а также по предоставлению в установленном порядке информации по вопросам лицензирования

Основными принципами осуществления лицензирования являются:

обеспечение единства экономического пространства на территории Российской Федерации;

  • установление лицензируемых видов деятельности федеральным законом;

  • установление федеральными законами единого порядка лицензирования отдельных видов деятельности на территории Российской Федерации;

  • установление исчерпывающих перечней лицензионных требований в отношении лицензируемых видов деятельности положениями о лицензировании конкретных видов деятельности;

  • открытость и доступность информации о лицензировании, за исключением информации, распространение которой запрещено или ограничено в соответствии с законодательством Российской Федерации;

  • недопустимость взимания с соискателей лицензий и лицензиатов платы за осуществление лицензирования, за исключением уплаты государственной пошлины в размерах и в порядке, которые установлены законодательством Российской Федерации о налогах и сборах;

соблюдение законности при осуществлении лицензирования.

2.Дозаторы и способы дозирования.

3.Показатели пожарной опасности строительных материалов.

Показатель пожарной опасности

Группа горючести; Группа распространения пламени; Группа воспламеняемости; Коэффициент дымообразования; Показатель токсичности продуктов горения.

Строительный материал: Отделочные и облицовочные материалы; Материалы для покрытия полов; Ковровые покрытия полов; Кровельные материалы; Гидроизоляционные и пароизоляционные материалы толщиной более 2 см*; Теплоизоляционные материалы.

Билет №36

1.Назначение, общее устройство, тактико-технические характеристики пожарного поезда.

Пожарный поезд – железнодорожный состав, предназначенный для тушения пожаров, а также для оказания помощи при авариях, крушениях, возгораниях и других стихийных бедствиях.

Пожарный поезд состоит из нескольких цистерн, заполненных водой, и вагон-насосной станции. Он имеет на вооружении две стационарные и одну переносную мотопомпы, переносную электростанцию, до 1,5 км пожарных рукавов, от 5 до 10 тонн пенообразователя и 100-150 куб. м воды. На каждом обслуживаемом пожарным поездом участке определены пункты заправки его цистерн-водохранилищ водой.

В боевом расчете большинства пожарных поездов созданы звенья газодымозащитной службы, на вооружении которых есть аппараты сжатого воздуха, позволяющие тушить пожаров и проводить аварийно-спасательные работы в зоне, не пригодной для дыхания.

Вагоны пожарного поезда окрашиваются в красный цвет с белыми полосами.

2.Меры пожарной безопасности на складах лесных материалов.

При проектировании складов лесных материалов следует соблюдать противо­пожарные нормы и правила, установленные  СНиП 21.03-2003.Расстояние от ограждения склада до штабелей и куч лесоматериалов должно быть не менее их расчетной высоты, но не менее 15 м. Для хранения пожарного оборудования на складах лесоматериалов предусматриваются пожарные посты из расчета не менее одного поста на группы штабелей и куч в радиусе не более 200 м.  Над штабелями и кучами лесоматериалов нельзя сооружать воздушные линии электропередачи.

На территории складов лесоматериалов по всей длине группы штабелей или кучи должен быть обеспечен проезд пожарных машин: с одной стороны при ши­рине группы штабелей или кучи до 18 м и с двух сторон - при ширине более 18 м.

 По периметру круглых куч лесоматериалов на бетонных основаниях для проезда пожарных машин устраивается полоса шириной не менее 6 м. По периметру квар­тала групп штабелей и куч лесоматериалов должен быть обеспечен проезд пожар­ных машин. Расстояние от края пожарного проезда до основания штабелей и куч лесоматериалов следует принимать не менее 8 и не более 25 м.

На открытых складах лесоматериалов площадь группы пакетных штабелей пи­ломатериалов не должна превышать 1200 м2, рядовых - 900 м2. Группы штабелей отделяются друг от друга продольными проездами и поперечными разрывами или проездами. По продольным проездам должен быть обеспечен проезд пожарных машин.  Площадь квартала групп пакетных штабелей должна быть не более 4,5 га, рядовых-не более 3 га.

При суммарной площади кварталов групп пакетных штабелей свыше 18 га и ря­довых - свыше 12 га следует предусматривать противопожарные зоны шириной не менее 100 м, разделяющие склад на участки суммарной площадью кварталов со­ответственно не более 18 и 12 га.

Расстояния между кварталами групп штабелей следует принимать не менее вели­чин, указанных в табл. 15.2

Высота штабелей, м

Расстояния между кварталами групп штабелей, м

пакетных

рядовых

До 7

35

50

Св. 7 до 10

40

60

Св. 10 до 12

50

70

На открытых складах круглых лесоматериалов площадь группы штабелей не должна превышать 1,5 га, а ширина каждой группы - 70 м. Группы штабелей в квартале следует разделять между собой продольными и поперечными проездами шириной соответственно не менее 20 и 10 м. По ним должен быть обеспечен про­езд пожарных машин. Площадь квартала групп штабелей следует принимать не более 4,5 га. Расстояния между кварталами групп штабелей следует принимать не менее величин, указанных в табл. 15.3..

Высота штабелей, м

Расстояния между кварталами групп штабелей, м, при их суммарной площади, га

до 9

св. 9 до 18

св. 18

До 8

30

40

50

Св. 8 до 10

40

50

60

Св. 10 до 12

50

60

70

На открытых складах балансовой древесины, осмола и дров расстояния между продольными и поперечными сторонами прямоугольных куч принимаются соот­ветственно не менее 30 и 20 м; между круглыми кучами - не менее 20 м. Площадь квартала куч следует принимать не более 4,5 га. Расстояния между кварталами куч следует принимать: 50 м при суммарной емкости куч в квартале до 500 000 м3; 100 м - при емкости куч свыше 500000 м3.

На открытых складах щепы, опилок, коры и древесных отходов расстояния между продольными сторонами прямоугольных куч следует принимать не менее 40 м, между поперечными сторонами, а также между круг­лыми и кольцеобраз­ными кучами - 30 м. Площадь квартала куч щепы, опилок, коры и древесных от­ходов следует принимать не более 4,5 га. Расстояния между кварталами куч сле­дует принимать: 50 м при суммарной емкости куч в квартале до 500000 м3; 70 м при емкости куч свыше 500000 м3.

Закрытые склады пиломатериалов, как правило, следует размещать по пери­метру квартала. Расстояния от закрытых складов до штабелей пиломатериалов принимается в зависимости от степени огнестойкости зданий от 15 до 25 м. 2.3. Площадь группы штабелей пиломатериалов не должна превышать 180 м2, высота штабелей - 5,5 м. Здания складов пиломатериалов площадью 500 м2 и более сле­дует оборудо­вать автоматическими установками пожаротушения, менее 500 м2 - автоматиче­скими установками пожарной сигнализации.

На складах лесных грузов на железнодорожном транспорте действуют ведомственные правила пожарной безопасности . В соответствии с ними размеры штабелей круглого леса не должны превышать по ширине длину бревна, по длине 50 м и по высоте - 2 м. Размеры штабелей пиломатериалов и шпал не должны пре­вышать по длине и ширине длины доски, шпалы или бруска, а по высоте - 4 м. Штабеля должны формироваться в группы. Количество штабелей в группе не должно превышать 12 при предельной длине группы 50 м и ширине - 15 м. Раз­рывы между штабелями в одной группе должны быть не менее 2 м, а между груп­пами - 25 м.

 К штабелям лесоматериалов должен быть обеспечен свободный доступ. В проти­вопожарных разрывах между штабелями не допускается складирование лесомате­риалов, оборудования и т.п. Установка пакетов лесоматериалов в проездах и подъездах к водоисточникам запрещается. На территорию склада разрешается въезд тепловозов, оборудованных искроулавливателями. В жаркую, сухую и ветреную погоду территорию, прилегающую к штабелям, и разрывы между ними рекомендуется ежедневно орошать водой.

3.Структура заключения технического специалиста о причине пожара.

Билет №34

1.Принципиальная технологическая схема мукомольного производства, особенности пожарной опасности на элеваторах и мельницах.

Для хранения зерна сооружают зернохранилища, которые подразделяют на зерносклады и элеваторы. Элеваторы - наиболее современный вид зернохранилищ, предназначенный для частичной обработки и длительного хранения зерна. По своему назначению элеваторы бывают хлебоприемные, портовые и производственные.

Элеваторы включают в себя устройства для приема зерна с автомобильного, железнодорожного или водного транспорта, рабочее здание (бащню) и силосные корпуса для хранения зерна.

Наиболее высокая часть элеватора - бащня высотой 60-65 м и более, в которой сосредоточено основное транспортное и технологическое оборудование.

Силосные корпуса располагают по обе стороны бащни (двухкрылая схема, характерная для хлебоприемных элеваторов) или с одной стороны, если бащня связана с мельнично-крупяным предприятием.

Силосные корпуса состоят из отдельных силосов, имеющих в плане круглую, квадратную или другую форму. Их загружают зерном через верхние люки с помощью ленточных транспортеров, расположенных в галерее, надстроенной над силосным корпусом и соединенной с бащней. Разфузку силосов осуществляют через выпускные отверстия в днищах, при этом зерно самотеком поступает на ленточные транспортеры, расположенные в подсилосном помещении, а из них в нижние головки нории рабочего здания и затем на отфузку или в здание перерабатывающего предприятия.

В настоящее время элеваторы строят только типовыми из железобетонных конструкций. Силосы чаще бывают круглые диаметром 3-12 м или квадратной формы 6x6 м. Высота силосного корпуса 25-40 м.

Современный элеватор - предприятие полностью механизированное с диспетчерским автоматизированным управлением вместимостью 25-100 тыс. т и более.

В отдельных районах нащей страны еще эксплуатируются, особенно на хлебоприемных пунктах, старые элеваторы из древесины, стены которых общиты металлическими или асбоцементными листами.

Для тушения пожаров в лестничной клетке устраивают сухой водопроводный стояк с пожарными кранами на каждом этаже и насосами-повысителями. Снаружи башни и на каждом силосном корпусе устроены стационарные пожарные лестницы, которые являются и вторым эвакуационным путем для обслуживающего персонала.

Кроме элеваторов, хранят зерно и на зерноскладах. Эти склады, как правило, одноэтажные, частично или полностью механизированные, с горизонтальными и наклонными галереями и асфальтными или бетонными полами. Ширина складов

15-24 м, высота одноэтажных зданий складов 8-12 м, а высота приемно-очистительных башен механизированных складов 25-30 м. Окна в складах размещают в самой верхней части, выше зерновой насыпи, и защищают решетчатыми металлическими рамами. Деревянные конструкции покрытий складов галерей и приемно-очистительных башен подвергают поверхностной огнезащитной отработке.

Мельнично-крупяные предприятия обычно состоят из нескольких зданий и сооружений. Технология мукомольного производства состоит из следующих операций: подача зерна из элеваторов или зерноскладов в зерноочистительное отделение на зерноочистку и подготовку к помолу; выработка крупы и размол зерна; передача готовой продукции и отпуск ее потребителям, а также складирование и отпуск потребителям отходов производства.

Современные мельницы часто объединяют с элеваторами и складами бестарного хранения готовой продукции.

Процесс помола размещается в одном здании мельницы, которое разделено противопожарными стенами на зерноочистительное, размольное и выбойное отделения. Число этажей мельниц бывает от пяти до семи.

Современные здания мельнично-крупяных предприятий строят из железобетонных конструкций. Здания мельниц старой постройки имеют, как правило, деревянные перекрытия. Через перекрытия всех этажей проходит множество коммуникаций (трансмиссии, нории, самотечные трубы, вентиляционные и другие системы), а отдельные помещения сообщаются между собой проемами, переходами и транспортерами. Производственные помещения оборудуют системами местной вытяжной вентиляции с фильтрами и пылевыми камерами. Здания мельниц имеют наружные пожарные лестницы, по которым прокладывают сухотрубы и устраивают на каждом этаже пожарные краны для подачи воды от пожарных насосов.

На современных элеваторах и мельнично-крупяных предприятиях основной пожарной нафузкой является зерно, зерновая и мельничная пьшь, транспортерные ленты и элементы оборудования и отдельные конструкции зданий из горючих материалов. Зерно при нормальных условиях воспламеняется и горит плохо. Огонь по массе зерна распространяется медленно и только при наличии в нем измельченной соломы скорость распространения огня возрастает. Скорость горения зерна в потоке воздуха при работе технологического оборудования значительно возрастает.

Внутри зданий элеваторов и складов, а также мельнично-крупяного производства, на поверхности конструкций и оборудования накапливается большое количество зерновой и мучной пыли, которая представляет большую пожарную опасность. Осевшая пыль (аэрогель) воспламеняется легко, но горит сравнительно медленно и только на поверхности. При резком взрыхлении пыли в смеси с воздухом (переход ее в аэровзвесь) она способна взрываться. Нижний предел взрываемости мельничной пыли в зависимости от вида зерна находится в пределах 10-18, а зерновой (элеваторной) пыли 40-50 г/м\ Практика показывает, что при нормальной работе в силосах для зерна, во внутреннем пространстве норий, обоечных машинах, вальцевых станках, системах местной вентиляции и пневмотранспорта и других аппаратных коммуникациях находится пыль во взрывоопасных концентрациях с воздухом. Для большинства промышленных пылей мукомольного производства температура воспламенения аэровзвесей равна 600-800, а температура самовозгорания 250*300°С.

На элеваторах и мельницах возможно быстрое распространение огня по вентиляционным, аспирационным системам, по системам транспортировки зерна, крупы, муки, через проемы в перекрытиях и стенах, а также по оборудованию, строительным конструкциям и галереям из горючих материалов. Горяшее зерно или полуфабрикат может быть подхвачено работающим оборудованием (нориями, потоком воздуха) и переместиться на другое оборудование и этажи зданий.

В деревянных зданиях элеваторов и мельнично-крупяных производств огонь быстро распространяется по технологическому оборудованию, конструкциям зданий и скрыто по пустотам, а также под обшивкой металлическими или асбофанерными листами стен на значительную высоту, что во многом затрудняет доступ к очагам горения.

В зданиях элеваторов могут быть следующие особенности развития пожаров (рис. 13.2.).

При возникновении пожара в надсилосном помещении огонь быстро распространяется в сторону башни и силосов.

Если пожар возник в подсилосном помещении, то огонь быстро распространяется вдоль помещения в сторону башни, силосов и под обшивку по пустотам в деревянных элеваторах. В этих условиях задымляются все этажи рабочей башни.

Пожар, возникший в башне, быстро распространяется во все этажи, проникает в надсилосное помещение, а также в сушилку (если она расположена в отдельном здании), мельничный корпус и приемное отделение (в надсилосное помещение огонь распространяется реже). При перегорании транспортерных лент и лент норий могут возникать новые очаги горения.

2.Последовательность действий пожарного специалиста при установлении очага и причины пожара в легковом автомобиле.Проведение осмотра места происшествия. Установление очага пожара.Перед проведением осмотра места происшествия необходимо уяснить, находилось ли АТС на момент возникновения пожара в движении, на стоянке, в зоне ремонта и обслуживания или гараже. Данные вопросы позволят в дальнейшем выдвинуть версии о возможной причине возникновения пожара.

При осмотре различают две зоны: территорию, прилегающую к месту пожара и зону горения.

Осмотр первой зоны производится до окончания тушения пожара, в момент, когда зона горения недоступна. Данная обстановка является наиболее близкой к условиям возникновения пожара. Необходимо тщательно осмотреть местность,обратить внимание на подозрительные предметы (канистры, бутылки, в которых могли находиться легковоспламеняющиеся и горючие жидкости, другие средства поджога),следы, которые могли оставить лица, причастные к возникновению пожара и принять меры к их сохранению, фиксации и изъятию.

При осмотре зоны горения устанавливается предполагаемый очаг пожара и путираспространения огня.

На первом этапе фиксируются следы термического воздействия снаружи автомобиля, повреждения лакокрасочного покрытия, остекления, бамперов, фар и фонарей, колес и т.п. Затем производится осмотр салона автомобиля. Необходимо исследовать жгуты проводников, расположенных в зоне приборной панели. Проводники, имеющие оплавления, необходимо изъять, на упаковке следует указать точное место, откуда был изъят проводник. При проведении осмотра багажного отсека указывается степень термического воздействия на предметы, расположенные в нем.

При проведении осмотра моторного отсека фиксируется степень термического воздействия на узлы и агрегаты, расположенные в подкапотном пространстве. Следует уделить особое внимание карбюраторам, инжекторам, топливным насосам, топливопроводам, системе выпуска отработанных газов, электрооборудованию и жгутам электропроводки. В случае необходимости данное оборудование следует изъять для проведения последующего его исследования. Необходимо зафиксировать наличие аккумуляторной батареи, выключателя "массы", находилось ли электрооборудования автомобиля под напряжением на момент термического воздействия.3.Методика определения требуемого количества основной пожарной техники и номер (ранг) вызова пожарных подразделений

Билет №37

1.Определение «боевые действия».

Боевые действия - предусмотренное Уставом организованное применение сил и средств пожарной охраны для выполнения основной боевой задачи.

2.Формы подтверждения соответствия продукции и услуг в области пожарной безопасности на территории Российской Федерации.

Форма подтверждения соответствия - определенный порядок документального удостоверения соответствия продукции или иных объектов, процессов проектирования (включая изыскания), производства, строительства, монтажа, наладки, эксплуатации, хранения, перевозки, реализации и утилизации, выполнения работ или оказания услуг требованиям технических регламентов, положениям стандартов или условиям договоров. Формы подтверждения соответствия приведены на рисунке 1.

Подтверждение соответствия на территории Российской Федерации может носить добровольный или обязательный характер.

Добровольное подтверждение соответствия осуществляется в форме добровольной сертификации.

Обязательное подтверждение соответствия осуществляется в формах принятия декларации о соответствии и обязательной сертификации.

3.Назначение, область применения и классификация автоматических установок газового пожаротушения.

Газовое пожаротушение выгодно отличается от других видов пожаротушения тем, что после срабатывания системы, защищаемые материалы (мебель, оборудование, ценные документы и т.п.), находящиеся в помещении, не подвергаются воздействию огнетушащего вещества.

Вода и пена могут серьезно повредить материальные ценности, не говоря уже о важных документах, газ же быстро выветривается, не оставляя никаких следов.

Еще одно преимущество, которым обладает газовое пожаротушение, в том, что не играет роли, где находится очаг возгорания, огонь погаснет в любом случае. Температурный диапазон, в котором работает оборудование газового пожаротушения, также достаточно велик, оно может работать при минусовой температуре, что делает возможным применять модули газового пожаротушения в не отапливаемых помещениях. Но всё же главнейшими преимуществами, которыми обладает газовое пожаротушение, являются следующие показатели:

  • Не разрушает озоновый слой

  • Не способствует парниковому эффекту

  • Не имеет срока жизни в атмосфере

  • Не содержит токсических компонентов

  • Термически не разлагается, не образует коррозионных и ядовитых продуктов при контакте с огнем

  • Применение газа полностью безопасно для чувствительного электронного оборудования, культурных и исторических ценностей, архивов и т.д.

  • Тушение пожаров происходит за 10-30 секунд

  • Системы разработаны по стандартам ISO

  • Не вызывает статического электричества при разгрузке

  • Не вызывает значительных перепадов давления, поскольку хранится и разгружается в виде сухого газа

  • Модули пожаротушения способны обеспечивать независимую защиту сразу нескольких помещений от одной батареи баллонов.

  • Возможно увеличение времени разгрузки (для музеев, архивов и т.д.)

Системы газового пожаротушения не слишком дороги в эксплуатации. Единственное, что требуется – это заполнение газовых модулей после срабатывания. Однако замена обойдется гораздо дешевле, чем ремонт оборудования и мебели, пострадавших от воды или пены. Модули газового пожаротушения и батареи газового пожаротушения в составе автоматических установок могут применяться для тушения загораний следующих горючих веществ:

  • твердые горючие вещества и материалы: бумага, дерево, резина, одежда, пластмасса и т.д. (класс А);

  • легковоспламеняющиеся и горючие жидкости: нефть, бензин, масла, масляные краски, смолы, лаки и т.д. (класс В);

  • горючие газы (класс С);

  • электрическое и электронное оборудование под напряжением (в данном случае пожаротушащий состав не должен обладать электрической проводимостью).

Оборудование газового пожаротушения (модули газового пожаротушения) применяются с целью защиты складов горючих материалов, чердачных и подвальных помещений зданий, помещений с дорогостоящим оборудованием, на объектах культуры (музеи, библиотеки) и т.д.

Необходимо отметить, что системы газового пожаротушения не следует применять для тушения материалов, способных гореть при минимальных концентрациях кислорода или при его отсутствии в атмосфере помещения, вступающие в реакцию с огнетушащим веществом или подверженные термическому разложению с образованием веществ с высокой реакционной способностью, накопление которых может привести к последующему взрыву (например, газовое пожаротушение не подходит для нитрата целлюлозы, пороха, бинарных горючих смесей, щелочных и щелочноземельных металлов, титана, циркония, урана, плутона, переоксидов, гидридов металлов, некоторых металлоорганических соединений и т.д.).

В качестве огнетушащего вещества в модули и батареи газового пожаротушения системы могут быть заряжены такие газы, как: Двуокись углерода (СО2), Хладон, АРГОН, АЗОТ, АРГОНИТ, ИНЕРГЕН, а также другие смеси инертных газов. Газовые огнетушащие вещества (ГОТВ), которые применяются в модулях газового пожаротушения, работают по принципу создания в помещении такой концентрации ОТВ, чтобы концентрация кислорода составила 15% или меньше (в этом случае практически невозможно горение). Для тлеющих материалов эта концентрация должна составлять не выше 8%.

Билет №38

1.Определение пределов огнестойкости строительных конструкций.

Предел огнестойкости - показатель огнестойкости конструкции, определяемым временем от начала стандартного огневого испытания до наступления одного из нормируемых для данной конструкции предельных состояний по огнестойкости. Требования нормативных документов по пожарной безопасности устанавливают, что каждое (сооружение) характеризуется определённой степенью огнестойкости (ст.2, ст.87 Федерального закона от 22 июля 2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности»). Выделяют пять степеней огнестойкости. Степенью огнестойкости определяются требования к строительным конструкциям здания (сооружения) по пределам огнестойкости. Под пределом огнестойкости конструкции (заполнения проемов противопожарных преград) понимается промежуток времени от начала огневого воздействия в условиях стандартных испытаний до наступления одного из нормированных для данной конструкции (заполнения проемов противопожарных преград) предельных состояний. Например, для I (первой) степени огнестойкости здания требования к пределам огнестойкости несущих конструкций составляет 120 минут, для III (третей) степени – 45 минут, а V (пятая) степень вообще не нормируется. Определение пределов огнестойкости тесно связано с понятиями предельного состояния для конструкции и класса конструктивной пожарной опасности. У каждого типа строительных конструкций может быть одно или несколько предельных состояний, после наступления которых они не смогут выполнять своих функций. К ним относятся потеря несущей способности (R), потеря целостности (Е), потеря теплоизолирующей способности (I) или достижение предельной величины плотности теплового потока на нормируемом расстоянии от необогреваемой поверхности конструкции (W). Например, стены характеризуются комбинацией REI, для колонн имеет значение только несущая способность, для перегородок – потеря целостности и потеря теплоизолирующей способности. Таким образом, зная степень огнестойкости здания, мы можем определить требуемые пределы огнестойкости его конструкций. На основании проведённого расчёта собственных пределов огнестойкости используемых конструкций и последующего их сравнения с требуемыми пределами можно сделать вывод о соответствии здания требованиям нормативных правовых актов Российской Федерации по пожарной безопасности.

2.Понятие о кавитации. Влияние кавитации на работу насосов и меры борьбы с ней.

авитация — это нарушение сплошности жидкости, которое происходит в тех участках потока, где давление, понижаясь, достигает некоторого критического значения. Э(гот процесс сопровождается образованием большого числа пузырьков, наполненных преимущественно парами жидкости, а также газами, выделившимися из раствора. Находясь в области пониженного давления, пузырьки увеличиваются и превращаются в большие пузыри-каверны. Затем эти пузыри уносятся потоком в область с давлением выше критического, где разрушаются практически бесследно вследствие конденсации заполняющего их пара. Таким образом, в потоке создается доврльно четко ограниченная кавитационная зона, заполненная движущимися пузырьками.

Критическое, с точки зрения возникновения кавитации, давление определяется физическими свойствами жидкости и в зависимости от ее состояния может меняться в довольно значительных пределах. Тем не менее в практических расчетах, связанных с рассмотрением кавитационных режимов работы насосов, в качестве критического давления, при котором начинается кавитация, обычно принимают давление насыщенных паров перекачиваемой жидкости при данной температуре. Классическим примером является возникновение кавитации на обтекаемом потоком профиле. Вызванное отклонением линий тока понижение давления на выпуклой поверхности профиля в районе точки А может привести к образованию кавитацион-ной зоны, протяженность которой X зависит от плотности р0, давления р0 и скорости v0 набегающего потока, формы профиля и угла атаки.

качественное изменение структуры потока, вызванное кавитацией, приводит к изменениям режима работы гидравлической машины. Эти изменения принято называть последствиями кавитации.

Элементы проточной части гидравлических машин вообще и лопастных насосов в частности представляют собой сочетание направляющих поверхностей, предназначенных для управления потоком. Если кавитационная зона возникает на Такой поверхности, то она изменяет ее эффективную форму и, следовательно, изменяет путь потока. Такие изменения нежелательны и сопровождаются дополнительными потерями энергии  Снижение энергетических параметров (подача, напор) и уменьшение коэффициента полезного действия являются прямым следствием возникновения кавитации в любой гидравлической машине.

Неустойчивость кавитационной зоны и вызванные появлением этой зоны вторичные течения жидкости приводят к значительным пульсациям давления в потоке, которые оказывают динамическое воздействие на поверхности, направляющие поток. Результаты многочисленных экспериментальных исследований и опыт эксплуатации различного гидравлического оборудования указывают на появление сильных вибраций при возникновении кавитации.

Разрушение, или, как принято говорить, «захлопывание» кавита-ционных пузырей при переносе их потоком в область с давлением выше критического происходит чрезвычайно быстро и сопровождается своего рода гидравлическими ударами. Наложение большого числа таких ударов приводит к появлению характерного шипящего звука, который всегда сопутствует кавитации.

И наконец, в большинстве случаев кавитация сопровождается разрушением  поверхности,  на  которой возникают и некоторое время cyiuecTL вуют кавитационные пузырн. Это разрушение, являющееся одним из самых опасных последствий кавитации, называют кавитационной эрозией. Механические повреждения рабочих органов гидравлических машин в результате кавитационной эрозии могут за относительно короткий срок достигнуть размеров, затрудняющих нормальную эксплуатацию машин и даже делающих ее практически невозможной.

Возникновение и последующее развитие кавитации в лопастных насосах является следствием уменьшения абсолютного давления в потоке жидкости. Рассмотрим, как меняется давление воды при ее движении по проточному тракту лопастного насоса от входа во всасывающий трубопровод и до рабочего колеса. В качестве примера на  2.9 справа изображен вертикальный центробежный насос с прямоосной цилиндрической всасывающей трубой, в центре дан график изменения абсолютного давления в зависимости от значений различных параметров. Давление на входе во всасывающую трубу вследствие ее заглубления под уровень свободной поверхности в приемном резервуаре превышает атмосферное давление р„ на значение гидростатического давления р„. Местные потери энергии, связанные с преодолением гидравлического сопротивления входного устройства всасывающей трубы и увеличением скоростного напора v2/(2g), приводят к тому, что уже в сечении трубы, расположенном на уровне свободной поверхности, абсолютное давление в потоке будет меньше атмосферного. Местные потери в переходном конусе всасывающего трубопровода в сочетании с увеличением скоростного напора вызывают дальнейшее уменьшение давления, абсолютное значение которого на входе в насос может стать меньше давления насыщенных паров рвар. Кроме того, в лопастных насосах давление может дополнительно понизиться, что в значительной мере увеличит опасность возникновения кавитации. Это понижение, не предусмотренное рабочим процессом, может носить общий характер или быть вызвано какими-то местными изменениями в потоке. Низкое абсолютное давление и кавитация могут также наблюдаться при неустановившихся режимах работы насоса: гидравлическом ударе в системе, режиме пуска, остановки и т. п.

Зная причины общего и местного понижения давления, мы можем предугадать, а в большинстве случаев и предотвратить появление кавитации в тех или иных элементах проточной части насоса. Следует сразу сказать, что правильный выбор высоты всасывания с учетом геодезической отметки расположения насоса и температуры перекачиваемой жидкости является первым и наиболее надежным мероприятием, направленным на ослабление или предотвращение кавитации. Создание некоторого запаса путем уменьшения высоты всасывания или увеличения подпора по сравнению с подсчитанными величинами гарантирует, как правило, надежную бескавитацион-ную работу насоса.

3.Принципиальная технологическая схема деревообрабатывающего завода, особенности пожарной опасности и основные противопожарные мероприятия.

Билет №40

1.Назначение, область применения и классификация установок порошкового пожаротушения.

Системы порошкового пожаротушения предназначены для тушения пожаров путем подачи в зону горения огнетушащего вещества в виде порошка. Принцип действия таких систем основан на создании облака из порошка, перекрывающего доступ кислорода в зону горения. Порошок подается под воздействием давления газа из баллонов. В соответствии с нормами пожарной безопасности НПБ 110-03 оборудованию автоматическими установками порошкового пожаротушения (АУППТ) подлежат общественные, административные, производственные и складские здания, технологические установки, электроустановки в т.ч. под напряжением. Порошок оказывает минимальное воздействие на материальные ценности, находящиеся в охраняемом помещении, что минимизирует ущерб от тушения. В зависимости от типа применяемого огнетушащего средства, системы порошкового пожаротушения могут применяться для тушения или локализации пожаров классов A (горение твердых веществ), B (горение жидких веществ), C (горение газообразных веществ), и E (электрооборудования, в том числе под напряжением).

По способу хранения порошка установки порошкового пожаротушения делятся на модульные и с централизованным хранением. В модульных установках порошок хранится в модулях, расположенных непосредственно в охраняемых помещениях. В системе с цетрализованным хранением порошок подается из центрального резервуара по трубопроводам. По типу срабатывания установки делятся на автоматические, срабатывающие по сигналу от системы пожарной сигнализации, с ручным запуском, и самосрабатывающие (автономные), объединяющие в себе функции пожарной сигнализации и системы пожаротушения.2.Определение классов пожарной опасностистроительных конструкций. 3.Назначение,устройство, принцип действия и сроки испытания контрольно-измерительных приборов (моновакууметра, тахометра).

Билет № 41

1.Принципиальная технологическая схема хлопкопрядильного производства, особенности пожарной опасности и основные противопожарные мероприятия.

2. Особенности назначения экспертизы в экспертное учреждение

3.Виды боевых действий пожарных подразделений

-обработка вызова

-выезд и следование на пожар

-разведка пожара

-спасение людей и имущества

- боевое развертывание

-ликвидация горения

-выполнение специальных работ

- сбор и возвращение в подразделение

Билет №39

1.Понятие судебная экспертиза.

«Судебная экспертиза — процессуальное действие, состоящее из проведения исследований и дачи заключения экспертом по вопросам, разрешение которых требует специальных знаний в области науки, техники, искусства или ремесла, и которые поставлены перед экспертом судом, судьёй, органом дознания, лицом, производящим дознание, следователем в целях установления обстоятельств, подлежащих доказыванию по конкретному делу».

2.Схема управления силами и средствами на пожаре в зависимости от количества работающих подразделений.

3.1. Управление силами и средствами на пожаре предусматривает:

оценку обстановки и создание по решению руководителя тушением пожара временно сформированной нештатной структуры управления действиями на пожаре (далее - оперативный штаб пожаротушения);

установление компетенции должностных лиц оперативного штаба пожаротушения и их персональной ответственности за выполнение поставленных задач;

планирование действий по тушению пожара и проведению АСР, в том числе определение необходимых сил и средств подразделений, принятие решений по организации тушения пожара и проведения АСР;

постановку задач участникам тушения пожара и проведения АСР, обеспечение контроля и реагирования на изменение обстановки на пожаре;

осуществление учета изменения обстановки на пожаре, применение сил и средств подразделений для его тушения и проведения АСР, а также регистрацию необходимой информации;

проведение мероприятий, направленных на обеспечение эффективности тушения пожара и проведения АСР.

3.2. Непосредственное руководство тушением пожара осуществляется прибывшим на пожар старшим оперативным должностным лицом пожарной охраны (прошедшим соответствующее обучение и допущенным в установленном порядке к руководству тушением пожара).

Руководитель тушения пожара на принципах единоначалия управляет личным составом подразделений, участвующих в тушении пожара и проведении АСР, а также привлеченными к тушению пожара и проведению АСР силами и средствами.

3.3. Указания руководителя тушения пожара обязательны для исполнения всеми должностными лицами и гражданами на участке местности, на которой осуществляются действия по тушению пожара и проведению АСР.

Никто не вмешивается в действия руководителя тушения пожара или отменяет его распоряжения при тушении пожара и проведении АСР.

3.4. Руководителем тушения пожара является:

при работе одного караула - начальник караула или старший подразделения, прибывший на пожар во главе караула;

при работе нескольких караулов разных подразделений - старшее должностное лицо местного (территориального) гарнизона пожарной охраны, определяемое в соответствии с приложением к расписанию выезда, а также в соответствии с законодательством Российской Федерации.

3.5. Отдача первого указания прибывшим на пожар старшим оперативным должностным лицом пожарной охраны считается моментом принятия им на себя руководства тушением пожара.

3.6. Старшее оперативное должностное лицо пожарной охраны, являющееся руководителем тушения пожара, при получении информации о возникновении пожара с более высоким номером (рангом), а также при обстоятельствах, делающих невозможным исполнение им обязанностей руководителя тушения пожара, принимает решение о покидании им места пожара, назначив руководителем тушения пожара другое оперативное должностное лицо из числа участников тушения пожара, о чем в обязательном порядке сообщается диспетчеру гарнизона пожарной охраны и делается запись в соответствующих документах оперативного штаба пожаротушения.

3.7. Руководитель тушения пожара в зависимости от обстановки на пожаре принимает решения:

о создании оперативного штаба пожаротушения;

об определении частей территории на месте пожара, на которых сосредотачиваются силы и средства подразделений, объединенные поставленной задачей и единым руководством, и создании на них участков тушения пожара и секторов тушения пожара.

3.8. Оперативный штаб пожаротушения является временно сформированным нештатным органом управления на пожаре и создается в обязательном порядке при:

привлечении на тушение пожара и проведение АСР сил и средств подразделений по повышенному номеру (рангу) пожара;

организации на месте пожара трех и более участков тушения пожара;

необходимости детального согласования с администрацией организации действий по тушению пожара и проведению АСР.

3.9. Работой оперативного штаба пожаротушения руководит его начальник, который одновременно является заместителем руководителя тушения пожара.

В состав оперативного штаба пожаротушения по решению руководителя тушения пожара входят: заместитель начальника оперативного штаба пожаротушения, помощники начальника оперативного штаба пожаротушения, начальник тыла, начальник контрольно-пропускного пункта ГДЗС, ответственный за охрану труда, представители администрации организации и другие лица по усмотрению руководителя тушения пожара.

3.10. Основными задачами оперативного штаба пожаротушения являются:

сбор, обработка и анализ данных об обстановке на пожаре, передача необходимой информации руководителю тушения пожара и диспетчеру;

определение потребности в силах и средствах подразделений, подготовка соответствующих предложений для руководителя тушения пожара;

обеспечение контроля за выполнением поставленных задач;

организация подготовки и обеспечение ведения действий по тушению пожара и проведению АСР;

ведение документации, рекомендуемые образцы которой указаны в приложениях N 3, 4 и 5;

составление планов-схем расстановки сил и средств подразделений на различных этапах тушения пожара и проведения АСР;

создание на пожаре резерва сил и средств подразделений;

обеспечение работы ГДЗС и связи на пожаре;

обеспечение мероприятий по охране труда и технике безопасности личного состава подразделений на пожаре;

реализация мер по поддержанию готовности сил и средств подразделений, участвующих в тушении пожара и проведении АСР;

организация взаимодействия со службами жизнеобеспечения населенных пунктов и организаций (объектов).

3.11. Оперативный штаб пожаротушения располагается в месте, определяемом руководителем тушения пожара, обеспечивается необходимым для управления оборудованием и обозначается:

днем - красным флагом с надписью "ШТАБ";

ночью - красным фонарем или другим световым указателем красного цвета.

3.12. Руководитель тушения пожара, начальник оперативного штаба пожаротушения, начальник тыла, начальник участка тушения пожара, начальник сектора тушения пожара и связной имеют нарукавные повязки, рекомендуемый образец которых указан в приложении N 6

3.Взаимодействие органов ГПН с органами государственной власти и органами местного самоуправления в области пожарной безопасности.

При осуществлении возложенных на органы ГПН полномочий по осуществлению государственного надзора за обеспечением пожарной безопасности требуется участие различных субъектов отношений в этой области.

Федеральный закон от 21 декабря 1994 г. № 69-ФЗ «О пожарной безопасности» определяет общие правовые, экономические и социальные основы обеспечения пожарной безопасности в Российской Федерации, регулирует в этой области отношения между органами государственной власти, органами местного самоуправления, организациями, общественными объединениями, должностными лицами, гражданами (далее – субъекты отношений в области пожарной безопасности).

Уровень пожарной безопасности населенных пунктов и объектов экономики во многом обусловлен согласованными и взаимными действиями органов ГПН и субъектов отношений в области пожарной безопасности, которые наделены соответствующими полномочиями, правами, обязанностями и ответственностью.

Общие правила организации деятельности федеральных органов исполнительной власти по реализации полномочий и взаимодействия этих органов, в том числе правила организации взаимодействия федеральных министерств с находящимися в их ведении федеральными службами и федеральными агентствами установлены Постановлением Правительства Российской Федерации от 19 января 2005 г. № 30 «О Типовом регламенте взаимодействия федеральных органов исполнительной власти».

При осуществлении своих полномочий федеральные органы исполнительной власти, включая федеральные службы и федеральные агентства, находящиеся в ведении федерального министерства, непосредственно взаимодействуют с другими органами государственной власти и органами местного самоуправления, если иной порядок не установлен федеральными законами, актами Президента Российской Федерации и Правительства.

Порядок взаимодействия федеральных органов исполнительной власти при осуществлении ими согласованных действий по реализации государственных функций и оказанию государственных услуг, включая образование координационных и совещательных органов, определяется нормативными правовыми актами Президента Российской Федерации, Правительства, а также согласованными или совместными актами федеральных органов исполнительной власти, руководство деятельностью которых осуществляет Президент Российской Федерации или Правительство.

Положением о Министерстве Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий, утвержденном Указом Президента Российской Федерации от 11 июля 2004 г. № 868, установлено, что МЧС России осуществляет свою деятельность во взаимодействии с другими федеральными органами исполнительной власти, органами исполнительной власти субъектов Российской Федерации, органами местного самоуправления, общественными объединениями и организациями.

Положениями о территориальных органах МЧС России также установлено, что:

региональные центры МЧС России осуществляют свою деятельность во взаимодействии с полномочными представителями Президента Российской Федерации в соответствующих федеральных округах Российской Федерации, территориальными органами федеральных органов исполнительной власти, органами государственной власти субъектов Российской Федерации и органами местного самоуправления;

главные управления МЧС России по субъектам Российской Федерации осуществляет свою деятельность во взаимодействии с территориальными органами федеральных органов исполнительной власти, органами государственной власти субъекта Российской Федерации, органами местного самоуправления, общественными объединениями и организациями.

Нормативной правовой основой осуществления деятельности органов ГПН (в рамках своей компетенции) во взаимодействии с федеральными органами исполнительной власти, в том числе с органами государственного контроля (надзора), органами исполнительной власти субъектов Российской Федерации, органами местного самоуправления, общественными объединениями и организациями по вопросам обеспечения пожарной безопасности является Положение о государственном пожарном надзоре.

Органы ГПН осуществляют свою деятельность во взаимодействии с заинтересованными организациями по широкому кругу вопросов обеспечения пожарной безопасности, среди которых можно выделить:

взаимодействие с органами государственной власти, органами местного самоуправления и организациями по вопросам обеспечения пожарной безопасности в рамках их компетенции;

взаимодействие со службами органов внутренних дел и другими право-охранительными органами по вопросам дознания и расследования преступлений, связанных с пожарами и нарушениями требований пожарной безопасности, проведения совместных проверок по предупреждению экономических преступлений и др.;

взаимодействие с другими органами государственного контроля (надзора) при проведении совместных мероприятий по контролю.

При этом следует иметь в виду, что деятельность органов ГПН во взаимодействии с заинтересованными организациями должна осуществляться только в рамках полномочий, установленных законодательством, а также иметь соответствующую процедуру юридического оформления совместной деятельности. Гражданский Кодекс Российской Федерации разрешает установление неимущественных гражданско-правовых отношений между организациями, которые могут оформляться двухсторонними или многосторонними договорами о совместных действиях (например, договор о научно-техническом и производственном сотрудничестве или иные договоры о совместных действиях).

В деятельности органов ГПН во взаимодействии с заинтересованными организациями по вопросам обеспечения пожарной безопасности сложилась практика оформления отношений в этой области путем двухсторонних соглашений, инструкций или планов по взаимодействию, которые утверждаются (подписываются) соответствующими руководителями или издаются совместные приказы. Этими документами устанавливаются полномочия, права, обязанности и ответственность сторон, участвующих в совместных действиях.

Билет № 42

1.Взаимодействие органов ГПН с добровольными пожарными организациями по вопросам обеспечения пожарной безопасности.

2.Назначение, устройство, принцип работы и особенности применения установок пожаротушения аэрозолеобразующими составами.

Одним из способов тушения пожара в помещении является объёмный способ, при котором во всём защищаемом объёме создаётся среда, не поддерживающая горение. До середины 90-х годов ХХ века в качестве наиболее широко используемых огнетушащих веществ при объёмном способе тушения применялись инертные газовые разбавители (двуокись углерода, азот, водяной пар, аргон и др.), а также химически активные галлоидоуглеводороды – хладоны (фреоны или галлоны) 12В1, 13В1, 114В2.

Аэрозольные АУП – установки пожаротушения, в которых в качестве огнетушащего вещества (ОВ) используется аэрозоль, получаемый при горении аэрозолеобразующих составов (АОС). В состав аэрозоля входят высокодисперсные твёрдые частицы, величина дисперсности которых не превышает 10 мкм и инертные газы.

Анализ процессов получения аэрозоля и его взаимодействия с пламенем показал, что эффективность и механизм аэрозольного тушения (при прочих равных условиях) определяется главным образом следующими условиями:

- разбавлением горючей среды газообразными негорючими продуктами реакции горения (аэрозолеобразования) АОС, продуктами разложения твердых частиц аэрозоля и потреблением (выжиганием) кислорода в защищаемом объеме;

- ингибированием химических реакций в пламени свежеобразовавшимися высокодисперсными твердыми частицами аэрозоля (К3СО3, КНСО3, КОН, КСl, К3О и др.) и продуктами их разложения (К2О, КО и др.);

- охлаждением зоны горения за счет поглощения тепла аэрозолем.

Аэрозольные АУП включают в себя:

а) пожарные извещатели;

б) приборы и устройства контроля и управления установкой и ее элементами;

в) устройства, обеспечивающие электропитание установки и ее элементов;

г) шлейфы пожарной сигнализации, а также электрические цепи питания, управления и контроля установки и ее элементов;

д) генераторы огнетушащего аэрозоля;

е) устройства, формирующие и выдающие командные импульсы на отключение систем вентиляции, кондиционирования, воздушного отопления и технологического оборудования в защищаемом помещении, на закрытие противопожарных клапанов, заслонок вентиляционных коробов и т. п.;

ж) устройства для блокировки автоматического пуска установки с индикацией блокированного состояния при открывании дверей в защищаемое помещение;

з) устройства звуковой и световой сигнализации и оповещения о срабатывании установки и наличии в помещении огнетушащего аэрозоля.

ГОА предназначены для получения в результате сжигания зарядов АОС эффективных экологически безопасных огнетушащих аэрозолей и подачи их с требуемым расходом в защищаемое помещение. Одновременно ГОА обеспечивает сохранность огнетушащего заряда АОС от внешних воздействий и защиту окружающих людей, оборудования от непосредственного воздействия на них опасных факторов в процессе получения огнетушащего аэрозоля (температура струи, световое излучение). Основными элементами ГОА (рис. 2, в) являются:

- корпус (оболочка, камера сгорания) 1;

- огнетушащий заряд АОС 2;

- узел воспламенения – устройство инициирования 3 заряда (электроспираль, электропиропатрон, пировоспламенитель, капсюль и др.).

ГОА могут также включать в себя следующие элементы:

- выходное отверстие (сопло) с удерживающей заряд решеткой 5;

- герметизирующая легковскрываемая мембрана 6;

- насадки (завихрители, инжекторы, охладители, сопла, смесители) 7;

- блоки охлаждения, располагаемые в камере сгорания ГОА, 4;

- узел крепления или приспособление для переноски и забрасывания ГОА в очаг пожара 8;

- другие специальные конструктивные и защитные элементы.

Принцип действия ГОА

При возникновении пожара включается устройство (узел) инициирования, от высокотемпературного воздействия которого воспламеняется заряд АОС, вскрывается мембрана и начинается истечение в защищаемый объем, непосредственно или через специальные приспособления, образующегося огнетушащего аэрозоля.

3.Определение требуемой и фактической степени огнестойкости зданий.

 Степень огнестойкости, класс конструктивной пожарной опасности, высоту зданий и площадь этажа в пределах пожарного отсека для производственных зданий (класс Ф 5.1) следует принимать по таблице 6.1.  Площадь этажа пожарного отсека определяется площадью, ограниченной наружными стенами здания или противопожарной стеной.  При наличии площадок, этажерок и антресолей, площадь которых на любой отметке превышает 40 % площади пола помещения, площадь этажа определяется как для многоэтажного здания с числом этажей, определенным с учетом площадок, ярусов, этажерок и антресолей, площадь которых на любой отметке составляет более 40 % площади этажа здания.  При оборудовании помещений установками автоматического пожаротушения указанные в таблице 6.1 площади допускается увеличивать на 100 %, за исключением зданий IV степени огнестойкости классов пожарной опасности СО и С1, а также зданий V степени огнестойкости.  При наличии открытых технологических проемов в перекрытиях смежных этажей суммарная площадь этих этажей не должна превышать площади этажа, указанной в таблице 6.1.  В здании категории В при наличии помещений категории В1 высоту здания и площадь этажа в пределах пожарного отсека, указанные в таблице 6.1, необходимо уменьшить на 25 %.

Билет № 43

1.Устройство, принцип действия и техническая характеристика центробежного насоса ПН-40УА.

Насосы - устройства для напорного перемещения главным образом жидкостей с сообщением им энергии. Обычно насосами подаются гомогенные жидкости (вода, нефтепродукты), но могут перекачиваться также двухфазные среды и газы.

Основным рабочим органом центробежного насоса (рис 6) является свободно вращающееся внутри корпуса колесо 1, насаженное на вал 2. Рабочее колесо на вал насаживается с помощью шпонки. Рабочее колесо состоит из двух дисков (переднего 3 и заднего 4), отстоящих на некотором расстоянии друг от друга. Между дисками, соединяя их в единую конструкцию, находятся лопасти 5, плавно изогнутые в сторону, противоположную направлению вращения колеса.

Внутренние поверхности дисков и поверхности лопастей образуют так называемые межлопастные каналы колеса, которые при работе насоса заполнены перекачиваемой жидкостью.

Ротор - вал с насаженными на него вращающимися деталями - вращается в подшипниках 6. Между вращающимися и неподвижными деталями могут быть установлены сальники - уплотнения 7 для снижения утечек из насоса и уплотнения 8 для уменьшения циркуляции внутри насоса. При вращении колеса на каждую часть жидкости (массой m), находящейся в межлопастном канале на расстоянии r от оси вала и движущуюся со скоростью v, будет действовать центробежная сила:

Под действием этой силы жидкость выбрасывается из рабочего колеса, в результате чего в центре колеса создается разряжение, а в периферийной его части - повышенное давление. Для обеспечения непрерывного движения жидкости через насос необходимо обеспечить подвод перекачиваемой жидкости к рабочему колесу и отвод от него. Жидкость поступает через отверстие в переднем диске рабочего колеса по всасывающему трубопроводу (подводу 9). Движение жидкости по всасывающему трубопроводу происходит вследствие разности давлений над свободной поверхностью жидкости в приемном бассейне (атмосферное) и в центральной области колеса (разряжение). Для отвода жидкости в корпусе насоса имеется расширяющаяся спиральная камера (в форме улитки), куда поступает жидкость, выбрасываемая из рабочего колеса. Спиральная камера (отвод 10) переходит в короткий диффузор, образующий напорный патрубок 11, соединяемый обычно с напорным трубопроводом.

2.Принципиальная технологическая схема получения электроэнергии на тепловых электростанциях, особенности пожарной опасности и основные противопожарные мероприятия.

Противопожарный водопровод на площадках ТЭС, как правило, объединяемый с производственным, надлежит проектировать высокого давления.

Давление в наружной сети противопожарного водопровода не должно превышать 1 МПа (10 кГс/см2).

10.3.3. Насосы производственно-противопожарного водоснабжения, как правило, надлежит размещать в блочных или центральных насосных станциях.

Насосы хозяйственно-питьевого водоснабжения следует размещать в производственных или служебно-административных помещениях.

10.3.4. Проектировании сетей и сооружений бытовой и дождевой канализаций производится в соответствии с нормами проектирования (СНиП);

"Канализация, наружные сети и сооружения", "Внутренняя канализация и водостоки зданий".

Проектирование сооружений канализации производственных сточных вод ТЭС производится в соответствии с "Руководством по проектированию обработки и очистки производственных сточных вод тепловых электростанций".

10.3.5. При проектировании стационарных и полустационарных систем и установок пенного, газового и водного пожаротушения следует руководствоваться: "Указаниями по проектированию противопожарных мероприятий, систем пожаротушения и обнаружения пожаров на энергетических объектах"; "Инструкцией по проектировании установок автоматического пожаротушения" и "Указаниями по проектированию установок пожаротушения в кабельных помещениях распыленной водой".

3.Решающее направление боевых действий.

Решающее направление – направление боевых действий, на котором использование сил и средств пожарной охраны обеспечивает наилучшие условия решения основной боевой задачи.

Билет № 45

1.Основные положения, заложенные в систему категорирования помещений, зданий и наружных установок по взрывопожарной и пожарной опасности.

http://www.pojar.ru/articles/i422.html

2.Силы и средства пожарной охраны, основные способы и приемы прекращения горения.

Механизм прекращения горения.

а) Охлаждающие огнетушащие вещества.

Охлаждающие огнетушащие вещества

Для охлаждения горящих материа­лов применяются жидкости, обладающие большой теплоемкостью. Для большинства горючих материалов применяется вода.

Попадая в зону горения, на горящее вещество, вода отнимает от горящих материалов и продуктов горения большое количество теплоты. При этом она частично испаряется и превращается в пар, увеличиваясь в объеме в 1700 раз (из 1 л воды при испарении образуется 1700 л пара), благодаря чему происходит разбавление реагирующих веществ, что само по себе способствует прек­ращению горения, а также вытесне­нию воздуха из зоны очага пожара.

б) Изолирующие огнетушащие вещества.

Создание между зоной горения и горючим материалом или воздухом изолирующего слоя из огнетушащих веществ и материалов — распространенный способ тушения пожаров, при­меняемый пожарными подразделения­ми. При его реализации применяются самые разнообразные огнетушащие средства, способные на некоторое вре­мя изолировать доступ в зону горения либо кислорода воздуха, либо горю­чих паров и газов.

В практике пожаротушения для этих целей широкое применение наш­ли:

жидкие огнетушащие вещества (пена, в некоторых случаях вода и пр.);

газообразные огнетушащие веще­ства (продукты взрыва и т. д.);

негорючие сыпучие материалы (пе­сок, тальк, флюсы, огнетушащие порошки и т. д.);

твердые листовые материалы (ас­бестовые, войлочные покрывала и другие негорючие ткани, в некоторых случаях листовое железо). Основным средством изоляции являются огне­тушащие пены: химическая и воздуш­но-механическая.

в) Разбавляющие огнетушащие вещества.

Для прекращения горения разбавлением реагирующих веществ применяются такие огнетушащие сред­ства, которые способны разбавить ли­бо горючие пары и газы до негорю­чих концентраций, либо снизить со­держание кислорода воздуха до кон­центрации, ' не поддерживающей го­рения.

Приемы прекращения горения за­ключаются в том, что огнетушащие средства подаются либо в зону горе­ния или в горящее вещество, либо в воздух, поступающий к зоне горения. Наибольшее распространение они на­шли в стационарных установках пожаротушения для относительно зам­кнутых помещений (трюмы судов, сушильные камеры, испытательные боксы и покрасочные камеры на пром. предприятиях и т.д.), а также для тушения горючих жидкостей, проли­тых на земле на небольшой пло­щади. Кроме того, разбавление спир­тов до 70 % водой — необходимое условие для успешного тушения их в резервуарах воздушно-механической пеной.

Практика показывает, что в качест­ве разбавляющих огнетушащих средств наибольшее распространение нашли диоксид углерода (углекислый газ), азот, водяной пар и распылен­ная вода. В гарнизонах, имеющих на вооружении автомобили газоводяного тушения (АГВТ), для целей разбав­ления концентрации кислорода воз­духа, поступающего к зоне горения возможно использование газоводяной смеси.

г) Характеристика разбавляющих огнетушащих веществ.

Для прекращения горения разбавлением реагирующих веществ применяются такие огнетушащие сред­ства, которые способны разбавить ли­бо горючие пары и газы до негорю­чих концентраций, либо снизить со­держание кислорода воздуха до кон­центрации, ' не поддерживающей го­рения.

Приемы прекращения горения за­ключаются в том, что огнетушащие средства подаются либо в зону горе­ния или в горящее вещество, либо в воздух, поступающий к зоне горения. Наибольшее распространение они на­шли в стационарных установках пожаротушения для относительно зам­кнутых помещений (трюмы судов, сушильные камеры, испытательные боксы и покрасочные камеры на пром. предприятиях и т.д.), а также для тушения горючих жидкостей, проли­тых на земле на небольшой пло­щади. Кроме того, разбавление спир­тов до 70 % водой — необходимое условие для успешного тушения их в резервуарах воздушно-механической пеной.

Практика показывает, что в качест­ве разбавляющих огнетушащих средств наибольшее распространение нашли диоксид углерода (углекислый газ), азот, водяной пар и распылен­ная вода. В гарнизонах, имеющих на вооружении автомобили газоводяного тушения (АГВТ), для целей разбав­ления концентрации кислорода воз­духа, поступающего к зоне горения возможно использование газоводяной смеси.

д) Огнетушащие вещества химического торможения.

Сущность прекращения горения химическим торможением реакции горения заключается в том, что в воздух горящего помещения или непосредственно в зону горения вводятся такие огнетушащие вещест­ва, которые вступают во взаимодейст­вие с активными центрами реакции окисления, образуют с ними либо негорючие, либо менее активные соединения, обрывая тем самым цеп­ную реакцию горения. Поскольку эти вещества оказывают воздействие не­посредственно на зону реакции, в ко­торой реагирующие вещества нахо­дятся в паровоздушной фазе, они должны отвечать следующим специ­фическим требованиям:

Иметь низкую температуру кипе­ния, чтобы при малых температурах разлагаться, легко переходить в паро­образное состояние;

иметь низкую термическую стой­кость, т. е. при малых температурах разлагаться на составляющие их атомы и радикалы;

продукты термического распада огнетушащих веществ должны актив­но вступать в реакцию с активными центрами горения.

Этим требованиям отвечают галоидированные углеводороды — особо активные вещества, оказывающие ингибирующее действие, т. е. тормозя­щее химическую реакцию горения.

3.Методика приемки и проверки работоспособности автоматических установок противопожарной защиты в эксплуатацию.

Сначала производится внешний осмотр системы, при котором проверяются:

Сначала производится внешний осмотр системы, при котором проверяются: соответствие размещения оборудования рабочим чертежам проекта; правильность установки и соединений оборудования; соответствие монтажа электротехнического оборудования ПУЭ; качество и соответствие выполненных монтажно-наладочных работ проектной документации, СНиП, ПУЭ, НПБ, технической документации предприятий-изготовителей; соответствие адресов пожарных извещателей проектной документации; отсутствие у насадков, баллонов с огнетушащим газом, извещателей, оповещателей механических повреждений; наличие и хранение модулей со 100%-ным резервным запасом газового огнетушащего вещества, достаточным для восстановления работоспособности установки, в любом из защищаемых помещений; обеспечение приемно-контрольных приборов электропитанием: соответствие выходных параметров резервных источников постоянного тока с паспортными данными этих приборов и обеспечение бесперебойного питания в течение не менее 24 часов в дежурном режиме и 3 часов в режиме «Пожар»; наличие в помещении пожарного поста световой и звуковой сигнализации в соответствии с требованиями СП 5.

  • соответствие размещения оборудования рабочим чертежам проекта;

  • правильность установки и соединений оборудования;

  • соответствие монтажа электротехнического оборудования ПУЭ;

  • качество и соответствие выполненных монтажно-наладочных работ проектной документации, СНиП, ПУЭ, НПБ, технической документации предприятий-изготовителей;

  • соответствие адресов пожарных извещателей проектной документации;

  • отсутствие у насадков, баллонов с огнетушащим газом, извещателей, оповещателей механических повреждений;

  • наличие и хранение модулей со 100%-ным резервным запасом газового огнетушащего вещества, достаточным для восстановления работоспособности установки, в любом из защищаемых помещений;

  • обеспечение приемно-контрольных приборов электропитанием: соответствие выходных параметров резервных источников постоянного тока с паспортными данными этих приборов и обеспечение бесперебойного питания в течение не менее 24 часов в дежурном режиме и 3 часов в режиме «Пожар»;

  • наличие в помещении пожарного поста световой и звуковой сигнализации в соответствии с требованиями СП 5.13130.2009;

  • целостность пломб завода изготовителя и отсутствие механических повреждений на смонтированном оборудовании;

  • монтаж шлейфов и линий связи на соответствие проекту и требованиям РД 78.145-93. Тип, количество и расположение смонтированных приборов должны соответствовать проектной документации;

  • правильность расположения приборов систем оповещения людей о пожаре;

  • соответствие электропитания установки 1-й категории надежности согласно ПУЭ (наличие и соответствие проекту встроенных аккумуляторов в пожарных приборах);

  • качество монтажа шлейфов и линий связи на соответствие проекту и требованиям РД 78.145-93, при этом особое внимание обращается на выполнение следующих требований: соединения проводов «скруткой» недопустимы; установка в шлейф «дополнительных» электрорадиоэлементов, не предусмотренных заводом-изготовителем, недопустима;

  • качество выполнения сварных работ;

  • правильность крепления трубопроводов;

  • соответствие окраски трубопроводов требованиям ГОСТ14202-69.

Автоматическая система пожарной сигнализации

Методика испытаний АПС включает в себя:

  • измерение сопротивления шлейфа сигнализации и электропроводок;

  • устойчивость системы при переходе с основного питания на резервное; – проверку выдачи извещения «Пожар» при воздействии на извещатель имитаторами факторов пожара;

  • проверку выдачи извещения «Неисправность» при обрыве или коротком замыкании шлейфа сигнализации и соединительных линий управления;

  • проверку работоспособности станционного оборудования;

  • проверку работоспособности АПС в автоматическом режиме;

  • проверку работоспособности АПС в ручном режиме.

Билет № 44

1.Порядок организации работы в органах ГПН с обращениями граждан и организаций по вопросам пожарной безопасности.

2.Назначение, область применения, устройство и работа автоматической системы противодымной защиты.

Системы дымоудаления — это один из важных составных элементов системы противопожарной защиты объекта.

Системы дымоудаления необходимы там, где при возникновении пожара могут образоваться высокие концентрации дыма, а также опасные для здоровья газообразные вещества.

Системы дымоудаления это специальная управляемая автоматически либо вручную техническая система приточно-вытяжной вентиляции. Основная задача системы дымоудаления — обеспечения условий для безопасной эвакуации людей в случае возникновения пожара на объекте.

Системы дымоудаления это, как правило, дорогостоящие системы, целесообразная структура и технические характеристики которых требуют специального проектирования.Предназначены для удаления продуктов горения (дыма) при пожаре и ограничения его распространения в целях обеспечения эвакуации людей из помещений здания в начальной стадии пожара, возникшего в одном из помещений.

В соответствии со строительными нормами СНиП 2.04.05-91*, оборудованию СДУ подлежат высотные (более 10 этажей) здания, подземные сооружения, помещения без естественной вентиляции.

СДУ как правило выполняются с автоматическим управлением (сопряженные с комплексными системами безопасности объекта, установками автоматической пожарной сигнализации, автоматического пожаротушения) или с полуавтоматическим управлением (запуск осуществляется дежурным персоналом или жильцами здания после получения информации о пожаре).

В состав систем дымоудаления входят:

Дымоприемные устройства (клапаны дымоудаления) — устанавливаются в защищаемых помещениях, обеспечивают приемку дымовых газов и их направление в дымовые шахты. Имеют электромагнитный привод;

Вентиляторы дымоуделения — предназначены для создания разряжения и отсоса дымовых газов из защищаемых помещений. Имеют электропривод;

Вентиляционные каналы (воздуховоды), шахты — предназначены для транспортировки дымовых газов из защищаемых помещений наружу. Выполняются из негорючих материалов;

Вентиляторы подпора воздуха (создание избыточного давления в лифтовых шахтах, лестничных клетках, тамбур-шлюзах для исключения их задымления). Имеют электропривод;

Огнезадерживающие клапаны — устанавливаются в системах вытяжной и общеобменной вентиляции для ограничения распространения по ним опасных факторов пожара (дымовые газы и др.). Имеют электропривод или тепловой замок.

3.Конструктивные схемы общественных и производственных зданий.

Конструктивный тип здания определяется пространственным сочетанием стен, колонн, перекрытий и других несущих элементов, которые образуют его остов.

В зависимости от пространственной комбинации несущих элементов различают следующие конструктивные типы зданий:

  • с несущими стенами (бескаркасные), в которых большинство конструктивных элементов совмещает несущие и ограждающие функции;

  • каркасные с четким разделением конструкций по их функциям - несущие и ограждающие. Пространственная система (каркас), состоящая из колонн, балок, ригелей и других элементов, вместе с перекрытиями в данном случае воспринимает все нагрузки, действующие на здание. Помещения от воздействия внешней среды защищаются наружными стенами.

  • с неполным каркасом, в которых наряду с внутренним каркасом несущими являются и наружные стены.

Конструктивный тип здания характеризуется также определенными материалами и видами основных его строительных элементов (крупных железобетонных блоков, панелей и т.п.).

Каждый из рассмотренных выше конструктивных типов зданий в свою очередь может иметь несколько конструктивных схем, которые отличаются особенностями расположения несущих элементов и их взаимосвязью.

Для бескаркасных зданий характерны следующие конструктивные схемы:

  • с продольными несущими стенами, на которые опираются перекрытия;

  • с поперечными несущими стенами, когда наружные продольные стены, освобожденные от нагрузки перекрытий, являются самонесущими;

  • совмещенная, - с опиранием перекрытий на продольные и поперечные стены.

Конструктивные схемы зданий с неполным каркасом могут быть:

  • с продольным расположением ригелей;

  • с поперечным расположением ригелей;

  • безригельными.

В этих схемах несущие внутренние стены заменены колоннами и перегородками между ними, что уменьшает расход стеновых материалов. Нагрузки от ригелей и перекрытий воспринимаются также и наружными стенами.

В настоящее время в широких масштабах осуществляется строительство жилых домов и общественных зданий из крупноразмерных деталей и элементов. Основными видами таких домов являются: крупноблочные, крупнопанельные и объемно-блочные.

Крупноблочные жилые дома со стенами из крупных бетонных и других блоков (рис. 2) имеют преимущественно такую же конструктивную схему с тремя продольными несущими стенами, что и кирпичные дома. Эта схема используется также при возведении общественных и производственных многоэтажных зданий. При этом в зависимости от их ширины может быть не одна, а две внутренние продольные стены.

Крупнопанельные жилые дома, у которых наружные и внутренние стены, перекрытия и перегородки выполнены из сборных укрупненных элементов, имеют различные конструктивные схемы: бескаркасные и с внутренним каркасом.

Бескаркасные крупнопанельные дома строят с тремя продольными несущими стенами; с поперечными несущими перегородками, устанавливаемыми с малым шагом друг от друга; с поперечными несущими стенами-перегородками, устанавливаемыми с большим шагом.
