Пример расчета усилителя звуковой частоты с бестрансформаторным выходным каскадом.
Исходные данные:Uвх= 40 mВ, Rи=500 Ом, Pвых=2,9 Вт, Rн=6,5 Ом, Кг.зад=2,9 %,
tокр.min= -10 C, fн=75 Гц, fв=6,5 кГц, Mнч=2 дБ, Мвч=2,5 дБ.
Выбор необходимого числа каскадов усиления, их описание.
Находим входную мощность усилителя по формуле:
,
где Uвх – входное напряжение, В;
Rвх – входное сопротивление усилителя, Ом.
1.2. Рассчитываем коэффициент усиления по мощности всего усилителя
,
,
где Pвых – выходная мощность усилителя, Вт;
КP.общdB-коэффициент усиления по мощности усилителя, dB.
1.3. Необходимое число каскадов усиления для получения заданной выходной мощности:
,
где 20 dB - коэффициент усиления по мощности отдельных каскадов.
Типичная структурная схема усилителя низкочастотных сигналов с резистивно-ёмкостной связью между каскадами представлена на Рис.1.1. Первый каскад на транзисторе VT1, предназначен для предварительного усиления сигнала по току и напряжению, второй каскад на транзисторе VT2 является ведущим каскадом. Каскад на транзисторах VT3, VT4 является выходным каскадом.
Если нелинейные искажения оказываются достаточно велики, то в схему необходимо ввести обратную связь для их уменьшения.
Рис.1.1. Структурная схема бестрансформаторного УНЧ

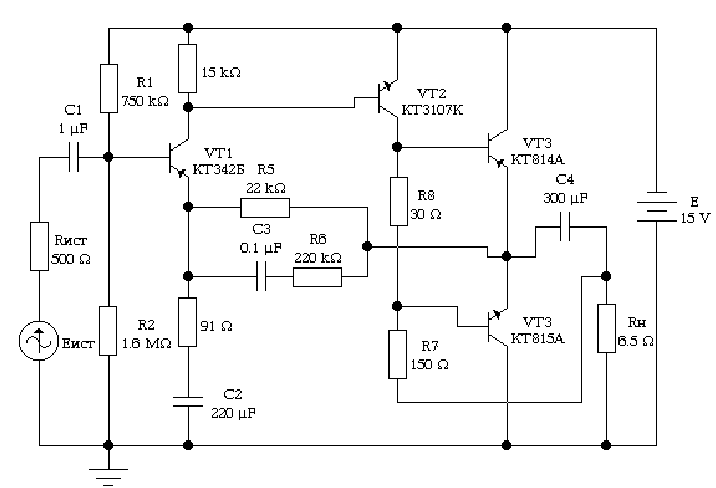

Рис.1.2. Принципиальная схема бестрансформаторного УНЧ.
Расчёт оконечного каскада.

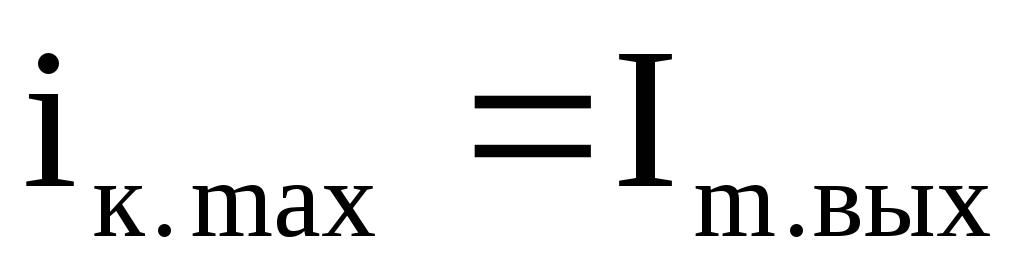

2.1. Рассчитываем амплитуду тока нагрузки
,
,
где iк.max – максимальный ток коллектора, А.
2.2. Амплитуда выходного напряжения на нагрузке
,
2.3. Рассеиваемая мощность на коллекторном переходе транзистора [1, стр. 9]
для режима B: ,
для режима A: .
2.4. Находим граничную частоту передачи тока базы [1, стр. 11]
,
где fв – верхняя частота усилителя, Гц.
2.5. Выбор транзисторов оконечного каскада.
В качестве оконечного каскада принимаем транзисторы на основе учета значений следующих параметров: ,, а также величин,,, которые приведены в справочнике.
Допустимую рассеиваемую мощность коллектора и постоянное напряжение коллектор-эмиттерс учётом максимальной температуры ,при отсутствии данных значений в справочнике, можно рассчитать по следующим формулам:
,
.
Для выбранных транзисторов по справочнику находим:
- максимальный ток коллектора,
fгр - граничная частота передачи тока в схеме с ОЭ,
h21 - типовое значение статического коэффициента передачи тока в схеме с ОЭ,
Cэ, Ск - ёмкость эмиттерного и коллекторного перехода соответственно,
rб3 - сопротивление базы .
2.6. По выходным статическим характеристикам транзисторов VT3, VT4, (Рис.2.1) для рассчитанного значения амплитуды тока нагрузки находим, минимальное остаточное напряжение между коллектором и эмиттером транзисторов, отсекающее область резкого нелинейного изменения выходных статических характеристик.
2.7. Рассчитываем напряжение коллектор-эмиттер в точке покоя [2, стр. 10]
.

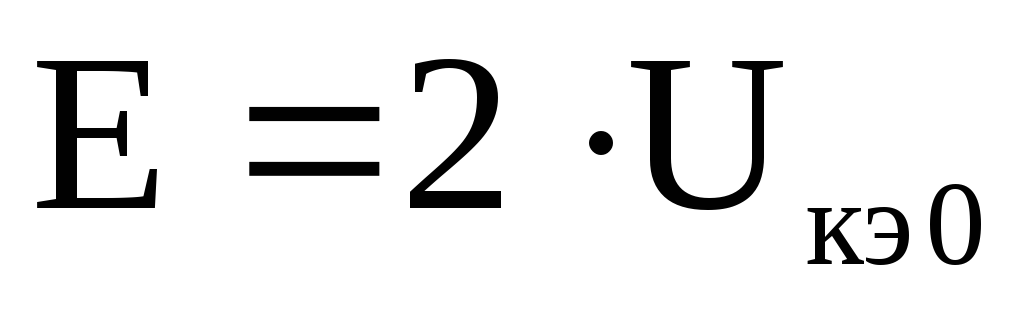

2.8. Находим напряжение источника питания:, при этом должно выполняться неравенство .
2.9. Мощность, рассеиваемая на коллекторе транзистора
.
2.10. Выбираем ток коллектора в точке покоя
.
2.11. По выходной характеристике для инаходим ток базы покояIб0 .
2.12. По выходной характеристике находим максимальный ток базы i б.max .
2.13. Переносим найденные значения токовIб0, iб.max на входную динамическую характеристику транзистора и определяем напряжение база-эмиттер покоя Uбэ0 и максимальное напряжение между базой и эмиттером.

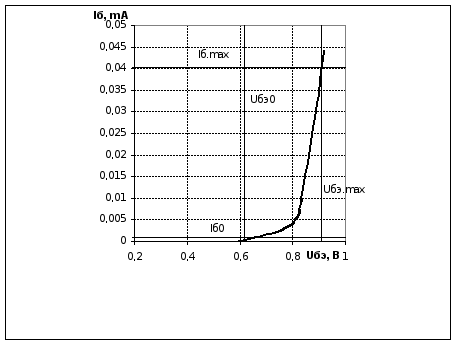

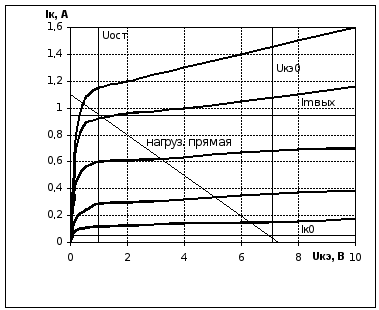

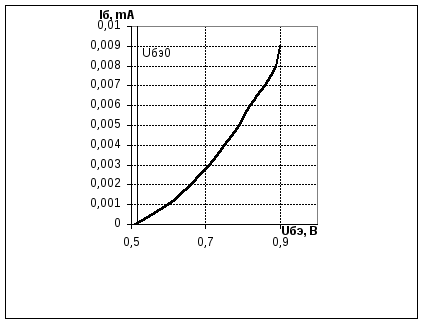

Рис.2.1. Входные и выходные характеристики транзисторов VT3, VT4.
2.14. Вычисляем амплитуду напряжения между базой и эмиттером
.
2.15. Амплитуда тока базы
.

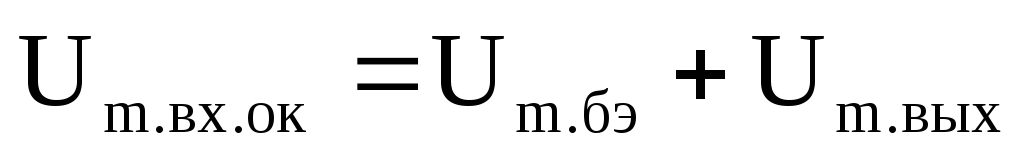

2.16. Определяем значение амплитуды напряжения на входе оконечного каскада
.

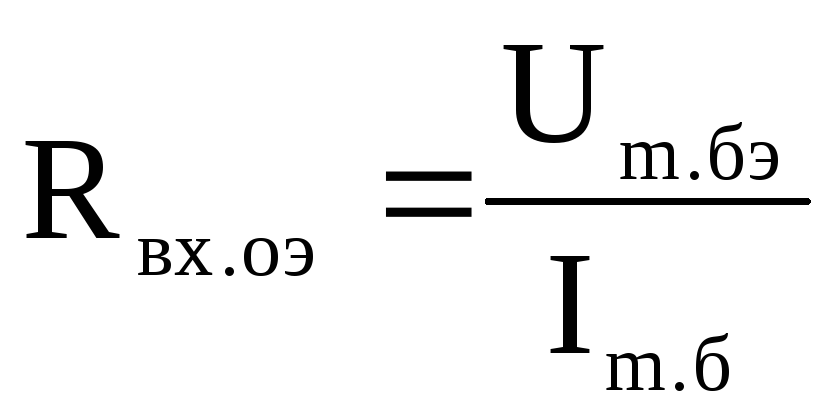

2.17. Входное сопротивление оконечного каскада [2, стр. 16] при включении с ОЭ:
,
при включении с ОК: .
2.18. Предварительно определяем сопротивление R7.

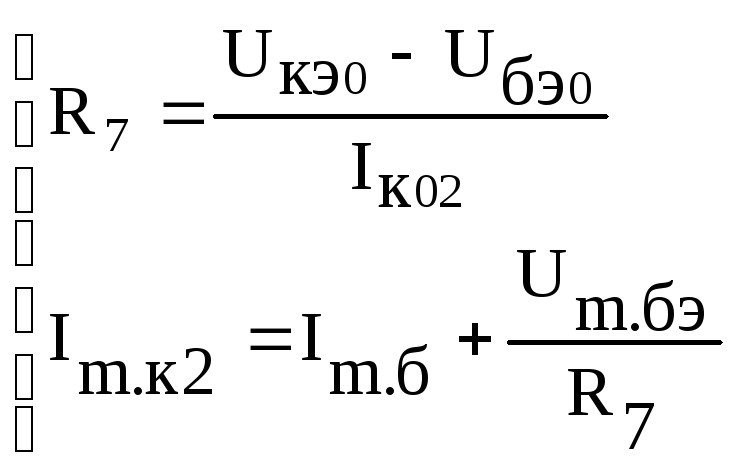

Для чего составим систему уравнений:
принимая , получим
.
2.19. Рассчитываем ток коллектора транзистора VT2 в точке покоя
. (2.1)

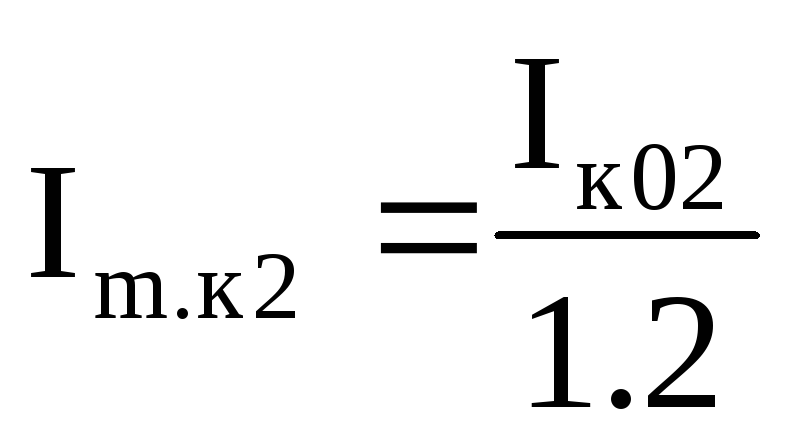

2.20. Находим амплитуду тока коллектора транзистора VT2
. (2.2)
2.21. Максимальный ток коллектора транзистора VT2
. (2.3)
2.22. Выбираем транзистор VT2 по следующим параметрам: напряжение и ток коллектора в точке покоя Iк02,Uк02, максимальное напряжение между коллектором и эмиттером Uкэ.max, мощность, рассеиваемая на коллекторе Pк02.
,
,
.
По справочнику для транзистора VT2 определяем значения: Iдоп.к2, Uкэ.доп2, Pк.доп2, h21э.ср, Cк2, rб2, fгр2.
2.23. Уточнение постоянных напряжений и токов транзисторов VT2, VT3, VT4 с учётом вольт добавки.

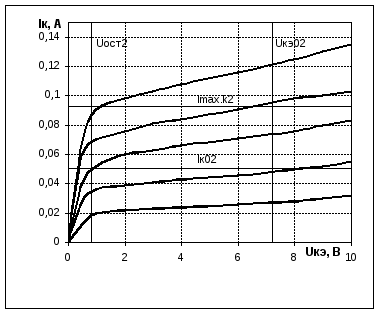

Рис.2.2. Входные и выходные характеристики транзистора VT2.
По выходным характеристикам транзистора VT2 находим минимальное остаточное напряжение VT2 Uост2 для максимального тока коллектора imax.к2.

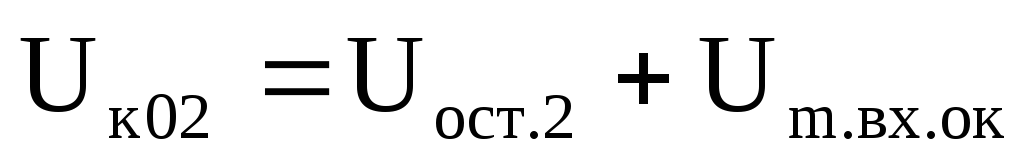

Рассчитываем напряжения между коллектором и эмиттером транзисторов VT2, VT3, VT4 в точке покоя:
,
,
.
С учетом этого определяем уточненные значения сопротивления R7
,
и токов Iк02, Im.к2, imax.к2 по формулам (2.1), (2.2), (2.3).
2.24. Находим напряжение смещения транзисторов VT3, VT4
.
2.25. Рассчитываем сопротивление резистора смещения
.
2.26. Определяем значение коэффициента усиления по напряжению оконечного каскада
.
Расчёт ведущего каскада на транзисторе VT2.
Проверка допустимых параметров.
Необходимо соблюсти выполнение следующих соотношений: для тока Iк02<Iдоп.к2,

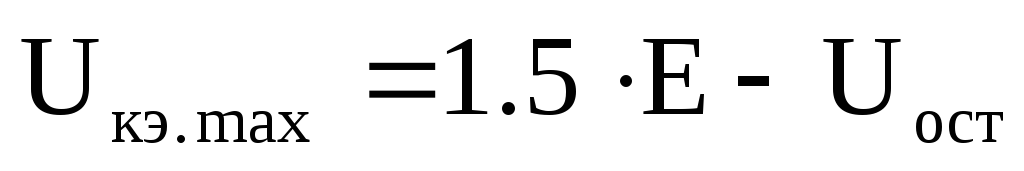

для Uкэ.max , определяемого по формуле
,
Uкэ.max<Uкэ.доп2,
и для мощности
,
Pк2 < Pк.доп2.
3.2. Находим ток базы транзистора VT2 в точке покоя Iб02 для значений Uкэ02, Iк02 по выходным характеристикам.
3.3. Находим напряжение база-эмиттер транзистора VT2 в точке покоя Uбэ02 для Iб02 по входным характеристикам.
3.4. Входное сопротивление VT2 при включении с ОЭ
.
3.5. Сопротивление нагрузки VT2 по переменному току
.
3.6. Находим выходное сопротивление rкэ2 транзистора VT2 по выходным характеристикам.
3.7. Рассчитываем коэффициент усиления по напряжению ведущего каскада
.
3.8. Определяем значение напряжения на входе ведущего каскада
.
3.9. Мощность, потребляемая оконечным каскадом
.
3.10. Мощность, потребляемая ведущим каскадом
.

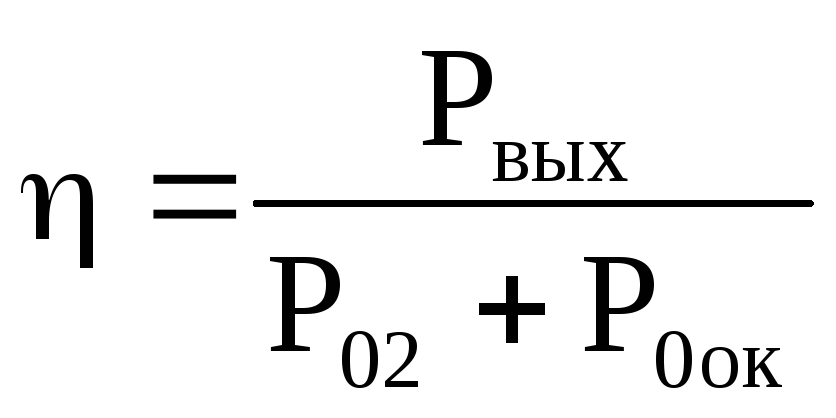

3.11. Рассчитываем совместный коэффициент полезного действия ведущего и оконечного каскадов
.
