12.Пневматическая опалубка

В качестве материала для создания опалубки применяют прорезиненную ткань (мягкая опалубка), либо тонкие стальные листы (жесткая опалубка).

Наиболее широкое применение находит мягкая опалубка, т.к. она более технологична в исполнении и эксплуатации, в связи отсутствия швов среди отдельных элементов.

Различают две технологии бетонирования пневматической опалубки:

- опалубку устанавливают в проектное положение путем подачи в полость сжатого воздуха. После чего укладывают арматурные изделия и наносят слой бетонной смеси, методом торкретирования.

- У фундаментов здания расстилают опалубку. Далее укладывают спиральную арматуру, а затем бетонную смесь. Поверху укладывают растягивающуюся ткань, после чего в полость опалубки нагнетают сжатый воздух.

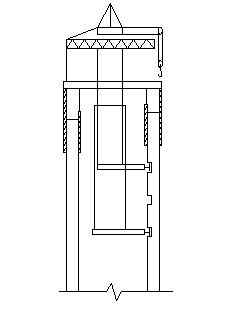

13.Бетонирование конструкций в подъемно-переставной опалубке

1. шахтный подъемник; 2- неповоротная бадья; 3- бетонируемая стена;

4- внутренние щиты опалубки; 5- наружные щиты опалубки; 6- кольцевая рома; 7- радиальная балка; 8- система полиспастов.

14.Бетонирование сооружений с применением механизированных опалубочных агрегатов

Механизированные опалубочные агрегаты являются разновидностью подъёмно-переставной опалубки.

После заполнения бетонной смесью опалубочного пространства (при полном монтаже внутр. щитов опалубки) выполняется отсоединение трехпалой балки, на которую опирается обойма 6, и подъем обоймы за счет выжимания системы полиспастов относительно закрепленного ствола 7. После закрепления обоймы в новом положении и откреплении трехпалой балки, на которую опирается ствол, производят подъем системы полиспастов в новое положение и фиксируют балки в нишах стены. Таким способом выполнено бетонирование Останкинской башни в Москве. Высота щитов 5,25м. Подъем опалубки осущ-ся ч/з 30ч от отметки 63м до отметки 385,6м. Было уложено 5000м³ бетона со скоростью 0,69 м/сут.

15.Конструктивные решения несъемной опалубки

Несъемная опалубка может играть роль:

- опалубки облицовки;

- опалубки гидроизоляции;

- опалубки утеплителя.

Несъемная опалубка представляет собой тонкостенную форму, которая при бетонировании конструкции служит ее опалубкой, а затем облицовкой (утеплителем, гидроизоляцией).

Различают следующие виды несъемной опалубки:

- Унифицированные дымчатые блоки (применяются при реконструкции промышленных зданий; при возведении фундаментов в стесненных условиях под технологическое оборудование).

- Армоцементная опалубка (служит для возведения тонкостенных конструкций, а в дальнейшем облицовкой).

- Стеклоцементная (армирование стеклосеткой и рубленным стекловолокном).

- Металлическая опалубка.

- Из профилированного настила.

- Сетчатая опалубка (для бетонирования фундаментов в стесненных условиях; для бетонирования вантовых перекрытий, сетку крепят к вантам на сварке, а затем закрепляют арматурной сеткой с сечением 100х100мм).

- Из плит с ребрами таврового сечения.
