47.Электрическим током называется любое упорядоченное движение заряженных частиц, например, электронов в металлах.

За направление тока принято считать движение положительных зарядов. В металле положительные заряды, являющиеся ядрами атомов, связаны в кристаллической решетке и перемещаться не могут. Внешние (валентные) электроны не связаны с определенными атомами и могут свободно перемещаться по проводнику. Эти электроны называются свободными или электронами проводимости.

Для существования тока необходимо два условия:

1)наличие свободных носителей заряда;

2)наличие электрического поля.

Различают два вида тока

ток проводимости;

конвекционный ток.

Силой тока I называется скалярная физическая величина, характеризующая перенос зарядов по проводнику и численно равная заряду, переносимому через поперечное сечение проводника в единицу времени.

, при I = const (постоянный ток) . (1)

1 Ампер - это сила тока, который при прохождении по двум параллельным прямолинейным проводникам бесконечной длины и малой площади сечения, расположенными в вакууме на расстоянии 1 м друг от друга, вызывает на участке проводника длиной 1 м силу взаимодействия 2107 Н.

Плотностью тока называется векторная физическая величина, характеризующая направление тока в проводнике и его распределение по сечению проводника, численно равная силе тока, приходящейся на единицу площадки, ориентированной перпендикулярно напра­вл­ению тока.

(2)

. При . (3)

- закон Ома в дифференциальной форме . (4)

 - удельная электропроводность;  - удельное электросопротивление.

Плотность тока j в каждой точке внутри проводника равна произведению удельной электропроводности проводника на напряженность электрического поля в этой точке.

- закон Джоуля - Ленца в дифференциальной форме . (5)

Удельная тепловая мощность тока в проводнике равна произведению его удельной электропроводности на напряженность электрического поля в квадрате.

48 Электродвижущая сила (эдс)

Источниками тока называются устройства, способные создавать разность потенциалов за счет работы сил не электростатического происхождения.

Сторонними силами называются силы не электростатического происхождения, действующие на заряды со стороны источника тока.

Природа сторонних сил:

- химические (гальванические элементы);

- механические (генераторы;

- энергия света (солнечные батареи).

Электродвижущей силой источника (ЭДС) называется:

  1. работа, которую затрачивают сторонние силы на перемещение единичного положительного заряда с () клеммы на (+) клемму внутри источника;

  2. разность потенциалов на выходных клеммах источника тока при разомкнутой внешней цепи.

, (1)

Разность потенциалов

Разностью потенциалов 1  2 на участке цепи называется работа, совершаемая кулоновскими силами при перемещении положительного заряда.

Напряжением U на участке цепи называется работа, совершаемая кулоновскими и сторонними силами при перемещении положительного заряда.

, [В] ,

Напряжение и разность потенциалов совпадают при отсутствии в цепи ЭДС.

Сопротивление R отражает степень помех, которые испытывают свободные электроны при своем движении по проводнику под действием напряжения. Для проводника с удельным сопротивлением , длиной l и площадью поперечного сечения S

[Ом]. (3)

Наименьшим удельным сопротивлением обладают

серебро (Омм),

медь (Омм) и алюминий (Омм).

Сопротивление металлических проводников увеличивается с ростом температуры:

, (4

где - удельное сопротивление при 00С, а - постоянная для данного вещества величина, называемаятемпературным коэффициентом сопротивления. Изменение сопротивления при изменении температуры может быть весьма значительным. Так у лампы накаливания при прохождении по ней тока и нагреве ее спирали сопротивление последней увеличивается более чем в 10 раз.

49.Для упрощения расчетов сложных электрических цепей, содержащих неоднородные участки, используются правила Кирхгофа, которые являются обобщением закона Ома на случай разветвленных цепей. В разветвленных цепях можно выделить узловые точки (узлы), в которых сходятся не менее трех проводников (рис. 4.10.1). Токи, втекающие в узел, принято считать положительными; токи, вытекающие из узла – отрицательными.

1

Рисунок 4.10.1. Узел электрической цепи. I1, I2 > 0; I3, I4 < 0

В узлах цепи постоянного тока не может происходить накопление зарядов. Отсюда следует первое правило Кирхгофа: Алгебраическая сумма сил токов для каждого узла в разветвленной цепи равна нулю:

I1 + I2 + I3 + ... + In = 0.

Первое правило Кирхгофа является следствием закона сохранения электрического заряда. В разветвленной цепи всегда можно выделить некоторое количество замкнутых путей, состоящих из однородных и неоднородных участков. Такие замкнутые пути называются контурами. На разных участках выделенного контура могут протекать различные токи. На рис. 4.10.2 представлен простой пример разветвленной цепи. Цепь содержит два узла a и d, в которых сходятся одинаковые токи; поэтому только один из узлов является независимым (a или d).

2

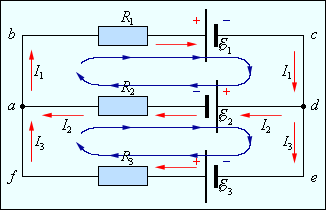

Рисунок 4.10.2. Пример разветвленной электрической цепи. Цепь содержит один независимый узел (a или d) и два независимых контура (например, abcd и adef).

В цепи можно выделить три контура abcd, adef и abcdef. Из них только два являются независимыми (например, abcd и adef), так как третий не содержит никаких новых участков. Второе правило Кирхгофа является следствием обобщенного закона Ома. Запишем обобщенный закон Ома для участков, составляющих один из контуров цепи, изображенной на рис. 4.10.2, например, abcd. Для этого на каждом участке нужно задать положительное направление тока и положительное направление обхода контура. При записи обобщенного закона Ома для каждого из участков необходимо соблюдать определенные «правила знаков», которые поясняются на рис. 4.10.3.

3

Рисунок 4.10.3. «Правила знаков».

Для участков контура abcd обобщенный закон Ома записывается в виде: Для участка bc: I1R1 = Δφbc – 1. Для участка da: I2R2 = Δφda – 2. Складывая левые и правые части этих равенств и принимая во внимание, что Δφbc = – Δφda , получим:

I1R1 + I2R2 = Δφbc + Δφda – 1 + 2 = –1 – 2.

Аналогично, для контура adef можно записать:

– I2R2 + I3R3 = 2 + 3.

Второе правило Кирхгофа можно сформулировать так: алгебраическая сумма произведений сопротивления каждого из участков любого замкнутого контура разветвленной цепи постоянного тока на силу тока на этом участке равна алгебраической сумме ЭДС вдоль этого контура. Первое и второе правила Кирхгофа, записанные для всех независимых узлов и контуров разветвленной цепи, дают в совокупности необходимое и достаточное число алгебраических уравнений для расчета электрической цепи. Для цепи, изображенной на рис. 4.10.2, система уравнений для определения трех неизвестных токов I1, I2 и I3 имеет вид:

I1R1 + I2R2 = – 1 – 2,

– I2R2 + I3R3 = 2 + 3,

– I1 + I2 + I3 = 0.

Таким образом, правила Кирхгофа сводят расчет разветвленной электрической цепи к решению системы линейных алгебраических уравнений. Это решение не вызывает принципиальных затруднений, однако, бывает весьма громоздким даже в случае достаточно простых цепей. Если в результате решения сила тока на каком-то участке оказывается отрицательной, то это означает, что ток на этом участке идет в направлении, противоположном выбранному положительному направлению

50.Электроны проводимости в металле находятся в беспорядочном движении. Наиболее быстро движущиеся электроны, обладающие достаточно большей кинетической энергией, могут вырываться из металла в окружающее пространство. При этом они совершают работу как против сил притяжения со стороны избыточного положительного заряда, возникающего в металле в результате их вылета, так и против сил отталкивания со стороны ранее вылетевших электронов, образующих вблизи поверхности проводника электронное “облако”. Между электронным газом, в металле и электронным «облаком” устанавливается динамическое равновесие. Работу, которую нужно совершить для удаления электрона из металла в вакуум называют работой выхода. Она равна , где е -заряд электрона, - потенциал выхода. Работа выхода производится электронами - за счет уменьшения их кинетической энергии. Поэтому понятно, что медленно движущиеся электроны вырваться из металла не могут. Работа выхода зависит от химической природы металла и состояния его поверхности загрязнения, следы влаги и пр. изменяют ее величину. Для чистых металлов работа выхода колеблется в пределах нескольких электронвольт. Электрон проводимости может вылететь из какого либо металла в том случае, если его энергия превышает работу выхода А электрона из металла. Явление испускания электронов нагретыми металлами называется термоэлектронной эмиссией.

Концентрация электронов проводимости в металле весьма велика; их тепловые скорости при данной температуре различны и распределены, по классическим представлениям, в соответствии с законом Максвелла. Это означает, что даже при средних температурах в металле имеется достаточно большое число электронов проводимости, способных совершить работу выхода и вылететь из металла. При этом работа выхода равна убыли кинетической энергии

где m, е - соответственно масса и заряд электрона, и - скорости электрона до и после выхода из металла. При обычных температурах количество электронов, имеющих скорость, достаточную для вылета, очень невелика. Существуют несколько способов сообщения электронам дополнительной энергии, необходимой для удаления их из металла: нагревание проводника

(термоэлектронная эмиссия); облучение металлов видимым и ультрафиолетовым светом (фотоэлектронная эмиссия); воздействие ускоряющего внешнего электрического поля (автоэлектронная, или холодная эмиссия); бомбардировка металла электронами или ионами.

Для того чтобы получить значительный поток электронов, так называемый эмиттер нагревают до температур порядка 2000÷2500 К.

Контактная разность потенциалов — это разность потенциалов, возникающая при соприкосновении двух различных проводников, имеющих одинаковую температуру.

При соприкосновении двух проводников с разными работами выхода на проводниках появляются электрические заряды. А между их свободными концами возникает разность потенциалов. Разность потенциалов между точками находящимися вне проводников, в близи их поверхности называется контактной разностью потенциалов[1]. Так как проводники находятся при одинаковой температуре, то в отсутствие приложенного напряжения поле может существовать только в пограничных слоях (Правило Вольта). Выделяется внутренняя разность потенциалов(при соприкосновении металлов) и внешняя (в зазоре). Значение внешней контактной разности потенциалов равно разности работ выхода отнесенной к заряду электрона. Если проводники соединить в кольцо то ЭДС в кольце будет равна 0. Для разных пар металлов значение контактной разности потенциалов колеблется от десятых до единиц вольт.[2]

Электрич. поле К. р. п., создаваемое приконтактным объёмным зарядом, сосредоточено вблизи границы раздела и в зазоре между проводниками. Протяжённость приконтактной области тем меньше, чем больше концентрации электронов проводимости в проводниках: в металлах см, в полупроводниках до см. При контакте полупроводника с металлом практически вся область приконтактного поля локализована в полупроводнике.

Вольт (В, V) может быть определён либо как электрическое напряжение на концах проводника, необходимое для выделения в нём тепла мощностью в один ватт (Вт, W) при силе протекающего через этот проводник постоянного тока в один ампер (A), либо как разность потенциалов между двумя точками электростатического поля, при прохождении которой над зарядом величиной 1 кулон (Кл, C) совершается работа величиной 1 джоуль (Дж, J)[2]. Выраженный через основные единицы системы СИ, один вольт равен м² · кг · с−3 · A−1.

Вольт (русское обозначение: В; международное: V) — в Международной системе единиц (СИ) единица измерения электрического потенциала, разности потенциалов, электрического напряжения и электродвижущей силы.

Разность потенциалов между двумя точками равна 1 вольту, если для перемещения заряда величиной 1 кулон из одной точки в другую над ним надо совершить работу величиной 1 джоуль. Вольт также равен электрическому напряжению, вызывающему в электрической цепи постоянный ток силой 1 ампер при мощности 1 ватт.

Единица названа в честь итальянского физика и физиолога Алессандро Вольта (1745–1827), который изобрёл вольтов столб, первую электрическую батарею.

1 В = (1/300) ед. потенциала СГСЭ[1].
