Заключение

После проведения оценки инженерно-геологических условий площадки строительства можно сделать вывод.

• Первый слой представлен насыпным слоем.

• Вторым слоем является песок пылеватый средне плотный влажный, не может служить основанием под фундаменты на естественном и искусственном основании.

• Третьим слоем является супесь пластичная насыщенный водой, которая может служить основанием под фундаменты на естественном и искусственном основании.

• Четвертый слой суглинок полутвёрдый насыщенный водой. Может служить основанием под свайный фундамент и рассматривается как неэкономичный вариант для фундаментов мелкого заложения.

• Пятый слой – глина полутвердая. Этот слой грунта является водоупором и может служить основанием под свайный фундамент.

Построение инженерно-геологического разреза

Инженерно-геологический разрез представляет собой изображенное на бумаге вертикальное сечение верхней части земной коры, на котором показана последовательность залегания, мощность грунтов разного металогического состава, а также уровень подземных вод.

Исходные данные для построения инженерно-геологического разреза находятся в таблице [1] исходных данных.

Скважина 1 и 2 расположены по крайним осям здания в продольном направлении, место зондирования грунта расположено у скважины 1 на расстоянии 2 м.

Результат бурения и полевых визуальных определений представлены в виде геологических разрезов скважин (колонок).

Скважины расположены друг от друга на расстоянии 54 м. Принимаем планировочную отметку земли исходя из равенства объемов выемки и насыпки 147,8 м, что соответствует относительной отметке –0.250м.

3. Расчет фундаментов мелкого заложения на естественном основании

Основания рассчитывают по двум группам предельным состояний:

1) по несущей способности;

2) по деформациям.

Расчёт по первому предельному состоянию производится для обеспечения несущей способности и ограничения развития чрезмерных пластических деформаций грунта основания с учётом возможных неблагоприятных воздействий и условий их работы в период строительства и эксплуатации сооружений; по второму предельному состоянию – для ограничения абсолютных или относительных перемещений конструкций и оснований такими пределами, при которых обеспечивается нормальная эксплуатация сооружения.

3.1 Сечение 1-1

Расчетное сечение расположено на расстоянии 12.5м от скважины №1 (рис.2.1). Принимаем: мощность 1слоя –1.0м, 2 – 3.2м, 3 – 2.5м, 4 – 3.1м, 5-3,5м., отметка земли 147.8м, что соответствует относительной отметке -0.250м.

N_II=1076,4кН, M_II=81,3кНм, Q_II=23,4кН.

3.1.1. Определение глубины заложения

Глубина заложения фундамента устанавливается с учетом инженерно-геологических условий площадки строительства, необходимости исключения возможности промерзания пучинистого грунта под подошвой фундаментов и конструктивных особенностей возводимого здания. Минимальная глубина заложения подошвы фундамента во всех грунтах, кроме скальных, должна быть, как правило, на 0,5 м ниже уровня планировки.

						1 -70 02 01 –П319- КП -ПЗ
Изм.	Кол	Лист	№док	Подп.	Дата
Выполнил		Фомин				Расчет фундаментов мелкого заложения на естественном основании	Стад.	Лист	Листов
Проверил		Клебанюк					у
							БрГТУ, кафедра ГТК

Определяем нормативную глубину сезонного промерзания:

Для города Гомель -рис.В.1 [3]:

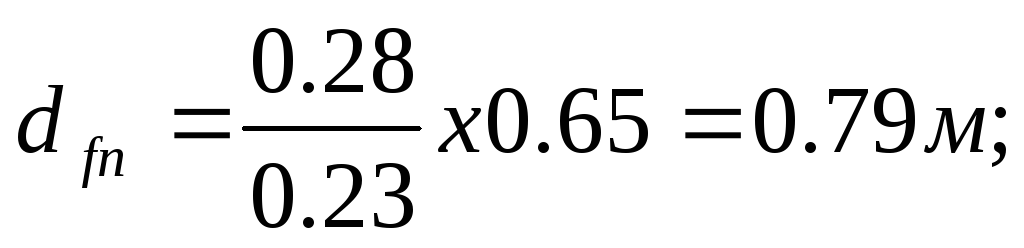

где отношение 0.28/0,23 принято для песка мелкого.

Определяем расчётную глубину промерзания:

d_f1=d_fn*k_h, (3.1.1)

k_h – коэффициент, учитывающий влияние теплового режима сооружения

(по табл. 5.3[6] при t=15С в здании без подвала с полами по грунту коэффициент k_h=0.68, с повышающим коэффициентом 1.15 при температуре больше 10С).

d_f1=0.68х0.79=0.54м.

Расстояние от расчетной глубины промерзания до уровня подземных вод должно быть не менее 2,0м согласно табл.5.4 [8].

Разница H_B - d_f = 4,6 – 0,54 = 4,06 > 1.0 м.

Следовательно, глубина заложения фундамента зависит от конструктивных особенностей.

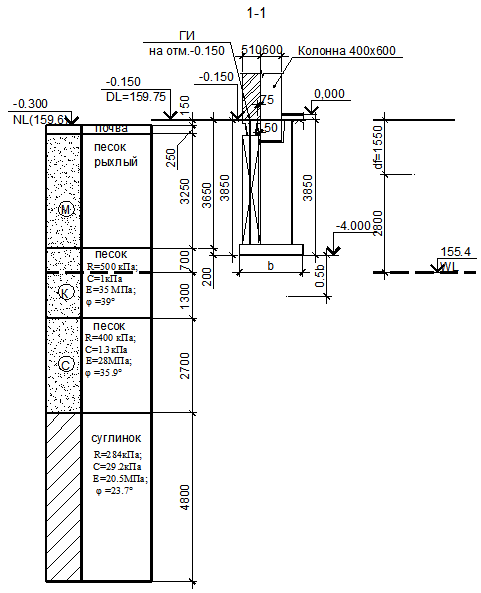

Рисунок 3.1.1 К определению глубины заложения

В данном случае, по конструктивным соображениям, принимаем верхний обрез фундамента на отметке -0.150м. Минимальная высота фундамента: с учётом глубины заделки колонны сечением 0.4х0.6м в стакан (0.6м), возможности рихтовки (0.05м) её, минимальной высоты ступени 0.3м. Н_min=0.6+0.05+0.3=0.95м. Тогда отметка низа подошвы фундамента -4.650м.

H_ф=3.85м  Н_min=0,95м.

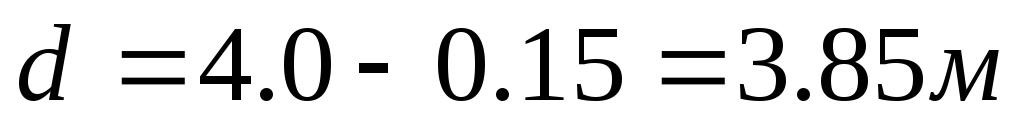

Окончательно принимаем глубину заложения фундаментов .
