5. Технико–экономическое сравнение вариантов
Укрупнённые единичные расценки на земляные работы, устройство фундаментов принимаем по табл. Д.1 3.
Таблица 5.1 Технико–экономическое сравнение вариантов для сечения 1-1
Наименование работ |
Ед. изм. |
Стоим. ед., руб |
Объем |
Стоим. всего, руб | |
Вариант 1 | |||||

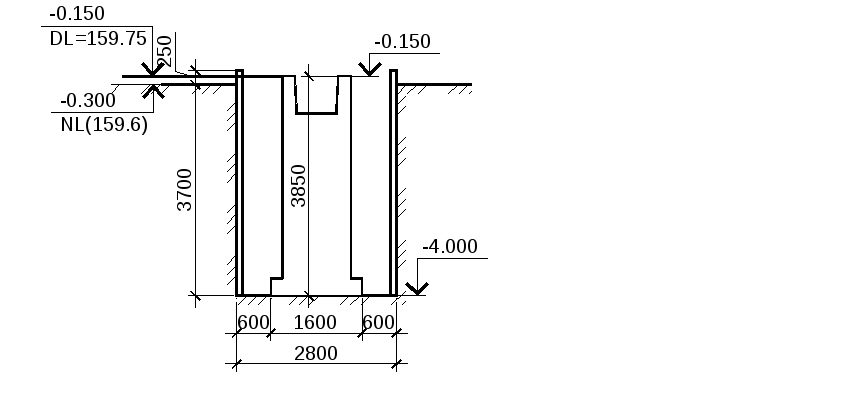

Разработка грунта при глубине выработки 3,7м и ширине котлована 2.8м |
м3 |
4.066 |
22.79 |
92.67 | |
3,6+1.8*7%/100%+1.7*10%/0,5*100% =4,066 V1=2.8x2.2x3.7=22.79м3 | |||||
Крепление стенок котлована досками при Нкр=3.95м V2=(2.8+2.2)x2x3.95=39.5м2 |
м2 |
0,98 |
39.5 |
38.71 | |
Устройство монолитного фундамента V3=1.0x1.6x3.85=6.14м3 |
м3 |
31 |
6.14 |
190.46 | |
Итого
C= 92.67+38.71+190.46=321.85руб. | |||||
Продолж.табл.5.1 | |||||
Вариант 2 | |||||
Разработка грунта при глубине выработки 1.45м и ширине котлована 2,5м |
м3 |
3.705 |
9.06 |
33.58 | |
3,6+1,5*7%/100% =3.705 V1=2.5x2.5x1.45=9.06м3 | |||||
Крепление стенок котлована досками при Нкр=1.7м V2=2.5x4x1.7=17.0м2 |
м2 |
0,85 |
17.0 |
14.45 | |
Забивка железобетонных свай С50.30-6 площ.0,09м2 и количество 4шт.длиной 5м V2=0.09x4x5=1.8м3 |
м3
|
88,4 |
1.8 |
159.12 | |
Устройство монолитного фундамента V3=1.3x1.3x1.6=3.54м3 |
м3 |
31 |
3.54 |
100.3 | |
Итого C=33.58+14.45+159.12+100.3=307.44руб. |
Вывод: Наиболее экономичным является второй вариант выполнения работ – фундамент свайный.
Таблица 5.2 Технико–экономическое сравнение вариантов для сечения 4-4 (на 1м.п.)
Наименование работ |
Ед. изм. |
Стоим. ед., руб |
Объем |
Стоим. всего, руб | |
Вариант 1 | |||||
Разработка грунта при глубине выработки 3.7м и ширине котлована 1.8м |
м3 |
3.996 |
6.66 |
26.61 | |
3,6+0.8*7%/100%+1.7*10%/0,5*100% =3.996 V1=3.7x1.8x1м.п.=6.66м3 | |||||
Продолж.табл.5.2 | |||||
Крепление стенок котлована досками при Нкр=3.95м: V2=3.95x2x1м.п.=7.9м2 |
м2 |
0,98 |
7.9 |
7.74 | |
Устройство ленточного фундамента 0.6м V3=0.6x0.3x1м.п.=0.18м3 |
м3 |
46.5 |
0.18 |
8.37 | |
Устройство бетонных фундаментных блоков ФБС24.5.6-5шт., ФБС12.5.3-1шт. V4=0,5x(0,6x5+0.3)x1м.п.=1.65м3 |
м3 |
36,0 |
1.65 |
59.4 | |
Итого C= 26.61+7.74+8.37+59.4=102.13руб. | |||||
Вариант 2 | |||||
Разработка грунта при глубине выработки 3.4м и ширине котлована 1.7м |
м3 |
3.929 |
5.78 |
22.71 | |
3,6+0.7*7%/100% +1.4*10%/0,5*100% =4.096 V1=3.4x1.7x1м.п.= 13.3м3 | |||||
Крепление стенок котлована досками при Нкр=3.65м V2=3.65x2x1м.п.= 7.3м2 |
м2 |
0,98 |
7.3 |
7.15 | |
Забивка железобетонных свай С30.30-3 площ.0,09м2 и количество 0.87шт.длиной 3м V3=0,09x3x0.87x1м.п.= 2.45м3 |
м3
|
88,4 |
0.23 |
20.77 | |
Устройство монолитного ростверка V5=0.5x0.3x1м.п.= 0.15м3 |
м3 |
28,3 |
0.15 |
4.25 | |
Устройство бетонных фундаментных блоков ФБС24.5.6-5шт. V6=0.5x0.6x5x1м.п.= 1.5м3 |
м3 |
36,0 |
1.5 |
54.0 | |
Итого C=22.71+7.15+20.77+4.25+54.0=108.87руб. |
Вывод: Наиболее экономичным является первый вариант выполнения работ – фундамент на естественном основании.
