Реферат
Проектирование фундаментов сборочного цеха. Пояснительная записка / Дёмина., гр. ПГС-26, Кафедра ГТК. – Брест 2014 - стр., ил., __табл.,
Ключевые слова: инженерно-геологические условия, физико-механические характеристики грунтов, инженерно-геологический разрез, динамическое зондирование, нагрузки, фундамент, основание, грунт, заложение, осадка, свая, ростверк, осадка во времени.
Структура пояснительной записки с нумерацией разделов и подразделов соответствует требованиям стандарта университета (БрГТУ).
Содержит результаты расчёта и конструирования ж/б фундамента:
-фундамент на естественном основании;
-свайный фундамент.
|
|
|
|
|
|
1 -70 02 01 –П319- КП -ПЗ
| |||
|
|
|
|
|
| ||||
Изм. |
Кол
|
Лист
|
№док |
Подп. |
Дата | ||||
Выполнил
|
Фомин |
|
|
Реферат |
Стад.
|
Лист |
Листов | ||
Проверил
|
Клебанюк |
|
|
у |
|
| |||
|
|
|
|
БрГТУ, кафедра ГТК | |||||
|
|
|
| ||||||
|
|
|
|
Содержание
3. Расчет фундаментов мелкого заложения на естественном основании 14
3.1 Сечение 1-1 15
3.2. Сечение 4-4 27
4.1. Сечение 1-1 44
4.2. Сечение 4-4 54
4.3 Проверка расчета фундамента на ЭВМ 62
4.4 Технология производства работ 65
Введение
Основания и фундаменты зданий и сооружений служат для восприятия нагрузок от строительных конструкций, технологического оборудования и нагрузок на полы.
Проектирование оснований и фундаментов выполняется в соответствии с СНБ 5.01.01-99 “Основания и фундаменты зданий и сооружений”. При проектировании оснований и фундаментов необходимо учитывать следующие положения: - обеспечение прочности и эксплуатационных требований зданий и сооружений (общие и неравномерные деформации сооружения не должны превышать допустимые); - максимальное использование прочностных и деформационных свойств грунтов;
- максимальное использование прочности материала фундаментов;
- достижение минимальной стоимости, материалоемкости и трудоемкости.
|
|
|
|
|
|
1 -70 02 01 –П319- КП -ПЗ
| |||
|
|
|
|
|
| ||||
Изм. |
Кол
|
Лист
|
№док |
Подп. |
Дата | ||||
Выполнил
|
Фомин |
|
|
Введение |
Стад.
|
Лист |
Листов | ||
Проверил
|
Клебанюк |
|
|
у |
|
| |||
|
|
|
|
БрГТУ, кафедра ГТК | |||||
|
|
|
| ||||||
|
|
|
|
Выбор основания производится в зависимости от инженерно-геологических условий площадки строительства, конструктивных особенностей проектируемого здания и сооружения, возможностей местных
строительных организаций. Грунты основания должны обеспечивать надежную работу конструкций зданий и сооружений при минимальных объёмах строительных работ по устройству фундаментов и сроках их выполнения. Деформации и устойчивость грунтов основания зависят от особенностей приложения нагрузки, от размеров и конструкции фундамента и всего сооружения. В свою очередь, основные размеры, конструкция фундамента и конструктивная схема сооружения назначаются в зависимости от геологического строения строительной площадки, сжимаемости слагающих её грунтов, а также от давлений, которые грунты могут воспринять. В качестве основания не рекомендуется использовать песчаные малопрочные и пылеватоглинистые слабые грунты.
При свайных фундаментах грунты основания должны позволять максимально использовать прочность материалов свай при минимальном их сечении, длине и заглублении подошвы ростверка.
Выбор типа оснований или конструктивных решений фундаментов выполняется на основании технико-экономических показателей, получаемых с помощью вариантного проектирования.
При выборе основания зданий и сооружений необходимо учитывать специальные работы: планировочные работы, водопонижение и т.д. Выполнение этих работ требует дополнительного времени и затрат и может влиять на выбор конструкций.
Принятые конструкции фундаментов должны быть технологичны в строительном производстве
1. ИСХОДНЫЕ ДАННЫЕ
Данные по геологическим изысканиям представлены в табл.1.
Таблица 1.1 Результаты определения физических характеристик грунтов
строительная площадка |
номер слоя |
скважина |
глубина отбора, м |
Гранулометрический состав, % |
плотность частиц ρs, г/см3 |
плотность ρ, г/см3 |
влажность W, % |
граница текучести WL, % |
граница раскатывания WP, % |
коэфф. фильтрации, kf, см/сек | ||||
> 2 |
2 - 0,5 |
0,5 - 0,25 |
0,25 - 0,1 |
< 0,1 | ||||||||||
9 |
1 |
|
|
|
|
|
|
|
|
1.6 |
|
|
|
|
2 |
скв.1 |
3 |
4 |
6 |
10 |
20 |
60 |
2.65 |
1.8 |
20 |
- |
- |
12x10-3 | |
3 |
скв. 1 |
5 |
1 |
2 |
3 |
16 |
78 |
2.7 |
2 |
19 |
22 |
16 |
16x10-5 | |
4 |
скв.2 |
8 |
- |
0,5 |
1,5 |
3 |
95 |
2.72 |
2 |
26 |
37 |
23 |
8x10-8 | |
5 |
скв. 2 |
12 |
- |
0,5 |
0,5 |
1 |
98 |
2.76 |
1,9 |
27 |
47 |
23 |
15x10-9 |
|
|
|
|
|
|
1 -70 02 01 –П319- КП -ПЗ
| |||
|
|
|
|
|
| ||||
Изм. |
Кол
|
Лист
|
№док |
Подп. |
Дата | ||||
Выполнил
|
Фомин |
|
|
Исходные данные |
Стад.
|
Лист |
Листов | ||
Проверил
|
Клебанюк |
|
|
у |
|
| |||
|
|
|
|
БрГТУ, кафедра ГТК | |||||
|
|
|
| ||||||
|
|
|
|

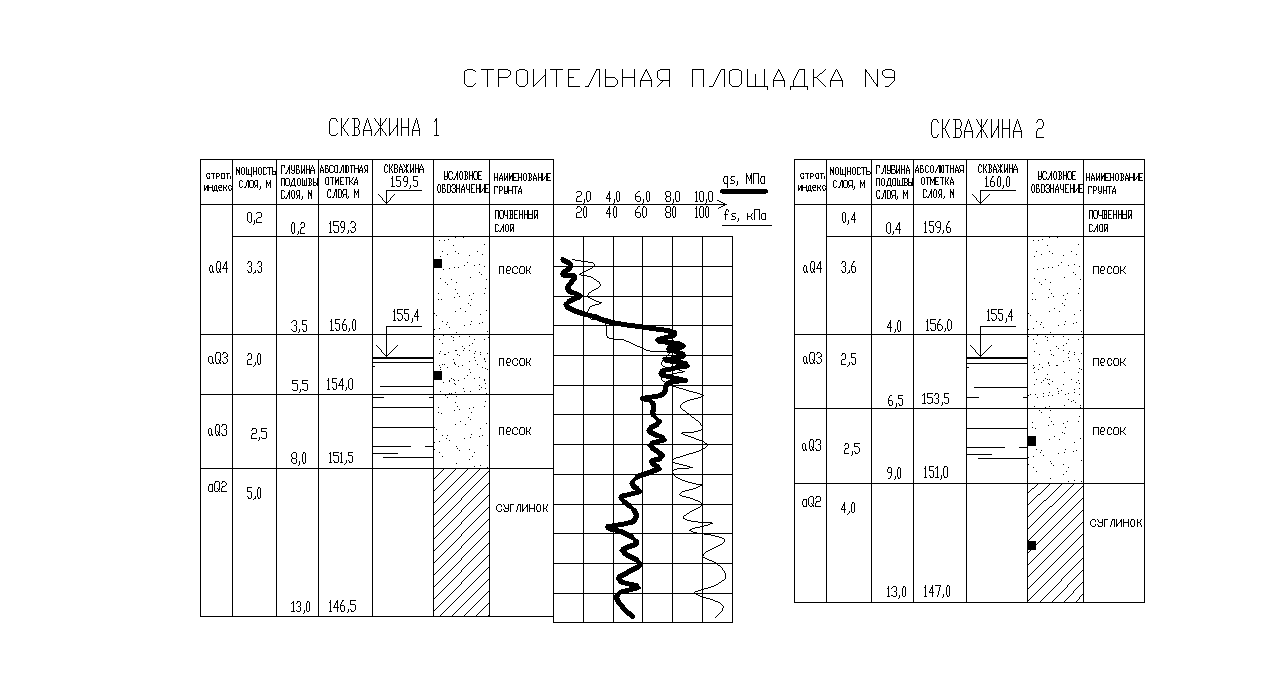

Рисунок 1.1 Скважина №1, 2
Схема 5. Сборочный цех. Здание каркасного типа. Основной несущей конструкцией здания является однопролетная рама с шарнирно закрепленным ригелем, пролетом 18 м. Железобетонные стойки каркаса размером 60х40 см в нижней части защемлены в фундаменте. К основному зданию примыкает вспомогательный корпус, выполненный по конструктивной схеме с неполным каркасом. Несущие наружные стены его выполнены из обыкновенного керамического кирпича толщиной 51 см, удельный вес кладки 18 кН/м3. Продольный каркас выполнен из ригелей размером 30х50 см, которые опираются на колонны сечением 40х40 см.
Рисунок 1.1 Проектируемое здание (Сборочный цех)
Район строительства - г.Актюбинск.

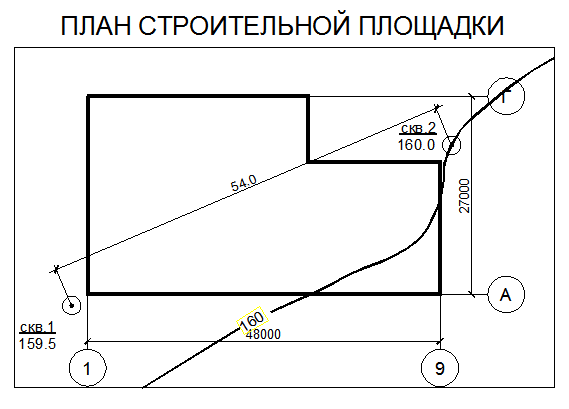

Рисунок 1.2 Схема расположения скважин
Таблица 1.2 Сводная таблица расчётных сечений.
№ |
Схема |
Расчётные сечения |
N, кН(кН/п.м) |
M, кН*м |
Q, кН |
5 |
Сборочный цех |
1 - 1 |
1076,4 |
81,3 |
23,4 |
4 - 4 |
372,5 |
- |
- |
