4.7.Наружные стены
При проектировании зданий с изделиями каркаса серии 1.020-1/83 предусматривается применение стеновых панелей по серии 1.030.1-1.
Панели наружных стен разработаны самонесущие. Самонесущие панели передают вертикальную нагрузку через простенки на конструкции нулевого цикла, а горизонтальные - на колонны каркаса.
Панели разработаны длиной 3,0; 6,0; 7,2 м, при этом панели длиной 7,2 м изготавливаются легкобетонными.Низ панелей, устанавливаемых в уровне перекрытия, располагается на 600мм ниже уровня пола при ригелях высотой 450мм (высота поясной панели 1485мм). Применение панелей высотой 885мм предусматривается только в случае опирания их на цокольные панели. Парапет решается с применением панелей высотой 1485мм в зданиях с высотой ригеля 450 мм.
В проекте панели наружных стен устанавливаются на простеночные, крепятся поверху к колоннам монтажными соединительными элементами, для чего в панелях предусмотрены закладные детали. Простеночные панели, устанавливаемые у колонн каркаса, крепятся аналогично. Все простеночные панели понизу и поверху крепятся к рядовым панелям. Передача нагрузки от вышележащих стен предусматривается только через простеночные панели, расположенные у колонн каркаса, минуя простенки, устанавливаемые в пролёте между колоннами.
Панели наружных стен однослойные из легкого бетона (керамзитового). Толщина стеновой панели 350 мм.
Координационные размеры по высоте 1,5м, доборные поясные (надцокольные) панели имеют высоту 900 мм. Привязка панелей самонесущих и ненесущих стен к каркасу единая с зазором 20 мм между наружной гранью колонны и внутренней гранью наружной стены.

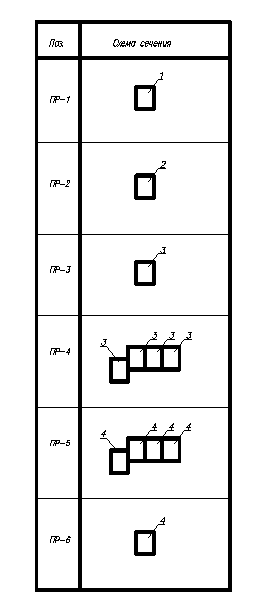

Спецификация перемычек
|
Поз. |
Обозначение |
Наименование |
Кол. на этаж |
Масса ед. кг. |
Примечание | |||
|
1 |
2 |
3 |
Всего |
|
| |||
|
1 |
Б1.038.1-1 в.1 |
2ПБ 13-1 |
5 |
- |
- |
5 |
54 |
|
|
2 |
Б1.038.1-1 в.1 |
2ПБ 10-1 |
5 |
- |
- |
5 |
43 |
|
|
3 |
Б1.038.1-1 в.1 |
2ПБ19-3 |
7 |
2 |
2 |
11 |
81 |
|
|
4 |
Б1.038.1-1 в.1 |
2ПБ17-2 |
5 |
- |
- |
5 |
71 |
|
4.8.Кровля
В данном курсовом проекте предусмотрено совмещённое покрытие здания с невентилируемой крышей.
В качестве утеплителя приняты плиты газосиликатные, толщина утеплителя берётся исходя из теплотехнического расчёта.
Водоотвод с крыши принят организованным по внутренним водостокам. Водосточные воронки расположены таким образом, чтобы максимальная длина пути воды, стекающей в воронку, не превышала 24 м. Пароизоляция устраивается по плитам покрытия. Для её устройства следует применять: битумно-полимерные и битумные с армирующим стеклом или синтетической основой, материалы со сплошной, полосовой или точечной приклёпкой синтетической плёнки лакокрасочным материалом; в местах прикрепления к стенам вентиляционных коробов пароизоляция должна быть поднята на высоту не менее толщины теплоизоляционного слоя. По пароизоляции укладывается теплоизоляционный слой, который может быть выполнен из газосиликатных блоков. По слою утеплителя устраивается цементно-песчаная стяжка толщиной 30 мм (марка по морозостойкости не менее F75).
Уклон кровли 3%, в местах примыкания кровли к парапету укладывается дополнительный слой гидроизоляционного ковра на расстояние 150 мм от панели парапета. Ковер заводится на выступающие элементы. Стыки защищены оцинкованной сталью в виде свесов и фартуков.
В проектируемом здании применена 2-хслойная рулонная кровля из гидроизоляционного битумного полимерного материала «Кровляэласт».
