4.3. Ригели

В проектируемом здании применяются ригели высотой сечения 450 мм, разработаны для пролетов 3.0; 6.0; 7.2 м для колонн сечением 300*300 мм. Ригели с высотой сечения 450 мм, предназначенные для двухстороннего опирания плит, запроектированы преднапряженными. Остальные ригели с высотой сечения 450 мм запроектированы без предварительного напряжения арматуры. Ригели перекрытий содержат закладные изделия для соединения с колоннами и межколонными (связевыми) плитами перекрытий. Крепление ригеля к колонне шарнирное. Крепление осуществляется путём сварки закладных деталей ригеля и колонны с последующей заделкой зазоров.

Ригеля для пролётов 3, 6 ,7.2 м однополочные

Ригеля для пролётов 3, 6 ,7.2 м двухполочные

Ригеля для пролётов 3 м однополочные и бесполочные для лестничных клеток

4.4. Перекрытие

В данном курсовом проекте перекрытия Серии 1.020-1 решены с применением двух типов изделий-многопустотных панелей высотой 220мм, ребристых высотой 220 мм.

Ребристые изделия применяются в качестве сантехнических панелей в местах прохода инженерных коммуникаций.

Основные координационные размеры элементов перекрытий по ширине: для рядовых многопустотных плит 1.2 и 1.5 м; для пристенных и связевых 1.5 м. Связевые плиты имеют вырезы для колонн. Плиты укладываются на консоль ригеля. Рядовые плиты связываются между собой стальными анкерами, продетыми сквозь строповочные петли. Связевые плиты связывают между собой колонны и соединяются накладками, приваренными к закладным деталям.

Работу перекрытий в качестве горизонтальной диафрагмы жёсткости обеспечивают приваркой ригелей к консолям колонн, сваркой связевых панелей перекрытия между собой и ригелями, замоноличиванием бетоном швов между элементами перекрытия.

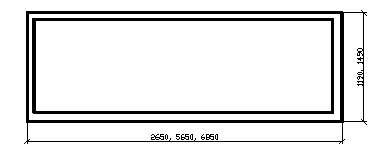

Рядовые, связевые пристеночные и связевые плиты перекрытия высотой сечения 220 мм для колон сечения 300x300 мм

4.5.Диафрагма жёсткости

Для обеспечения пространственной жесткости устанавливаются диафрагмы жесткости, которые монтируют из бетонных панелей высотой в этаж, толщиной 140 мм, имеющих двухсторонние консольные полки в верхней зоне для опирания перекрытий. Диафрагмы жесткости нижних этажей устанавливаются на монолитный ленточный фундамент.

Панели диафрагмы проектируем глухими. Элементы диафрагм жёсткости между собой и с колоннами по вертикальным стыкам соединяются сваркой закладных деталей. Число сварных связей начинают в зависимости от высоты этажа, но не менее двух на этаж. Швы замоноличивают. Диафрагмы запроектированы поэтажной разрезки с контактным горизонтальным стыком.

Диафрагмы жёсткости с одной полкой, двумя полкой и сплошная длиной 6, 7.2 м.

4.6. Лестничные марши и площадки

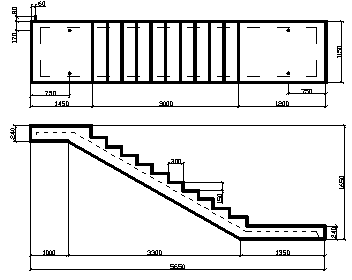

В проектируемом здании лестницы решены каркасными в ячейках 3х6 м. Лестницы устраиваются по серии 1.050. 1-2 из Z-образных лестничных маршей с полуплощадками, которые опираются на полки ригелей. Лестничные марши опираются на полки ригелей по слою цементно-песчаного раствора М 200 толщиной 30 мм. Металлические ограждения лестниц крепятся сваркой закладных деталей и состоят из ограждений маршей, площадок и оконных проемов лестничных клеток. Наружные лестницы собираются из отдельных ступеней, которые укладываются на жёсткое основание - бетонную подготовку.

Для входа в техническое подполье предусмотрена сборная лестница из отдельных ступеней.
