2. Указания по выполнению контрольной работы
Контрольная работа состоит из трех заданий: 1) обработка триангуляции; 2) определение дополнительных пунктов; 3) тахеометрическая съемка.
Задание 1 контрольной работы включает две задачи:
1) предварительная обработка триангуляции 2-го разряда;
2) упрощенное уравнивание триангуляции 2-го разряда.
Задание 2 состоит из трех задач:
1) определение координат пункта прямой засечкой;
2) определение координат пункта обратной засечкой;
3) определение координат пункта линейной засечкой.
Исходные данные для решения задач составлены с таким расчетом, чтобы каждый студент имел индивидуальное задание. Номера вариантов выдаются студентам во время установочной сессии и фиксируются в журнале преподавателя.
Вначале необходимо изучить теорию по учебнику [1] или [2] и просмотреть примеры в практикуме [3]. После изучения теории по учебнику нужно уяснить порядок решения задачи, изложенный в настоящих методических указаниях, разобрать числовой пример и ответить на контрольные вопросы.
Следует отметить, что предлагаемые здесь формулы и таблицы для вычислений не всегда совпадают с приведенными в учебнике. Например, при уравнивании триангуляции в учебнике [1] предусматривается логарифмирование синусов связующих углов, а в задании используются натуральные значения функций, как в учебнике [2]. По другим формулам решается линейная засечка. Рабочие формулы и вычислительные бланки рассчитаны на применение микрокалькуляторов, поэтому для упрощения вычислений углы рекомендуется выражать в градусах и десятичных долях градуса.
Задание 3 контрольной работы включает:
1) обработку журнала тахеометрической съемки;
2) вычисление высот вершин тахеометрического хода и пикетных точек;
3) вычисление координат вершин тахеометрического хода;
4) составление плана тахеометрической съемки.
Исходные данные: журнал топографической съемки местности, составленный в ходе выполнения полевых работ (выдается кафедрой), условные координаты и высота станции, дирекционный угол линии 1–2 (выдается преподавателем).
При оформлении контрольной работы все записи и рисунки выполняются аккуратно чернилами или тушью. По каждой задаче необходимо привести условие, исходные данные, рисунки, рабочие формулы, результаты вычислений и краткие пояснения. Рисунки и таблицы должны иметь наименования.
Выполненная контрольная работа высылается в академию. После проверки преподавателем она зачитывается или не зачитывается. Незачтенные работы высылаются студенту для исправления, затем снова возвращаются в академию. Контрольная работа предъявляется экзаменатору, который может задавать по ней дополнительные вопросы.
3. Контрольная работа з а д а н и е 1. Обработка триангуляции
1.1. Предварительная обработка триангуляции 2-го разряда

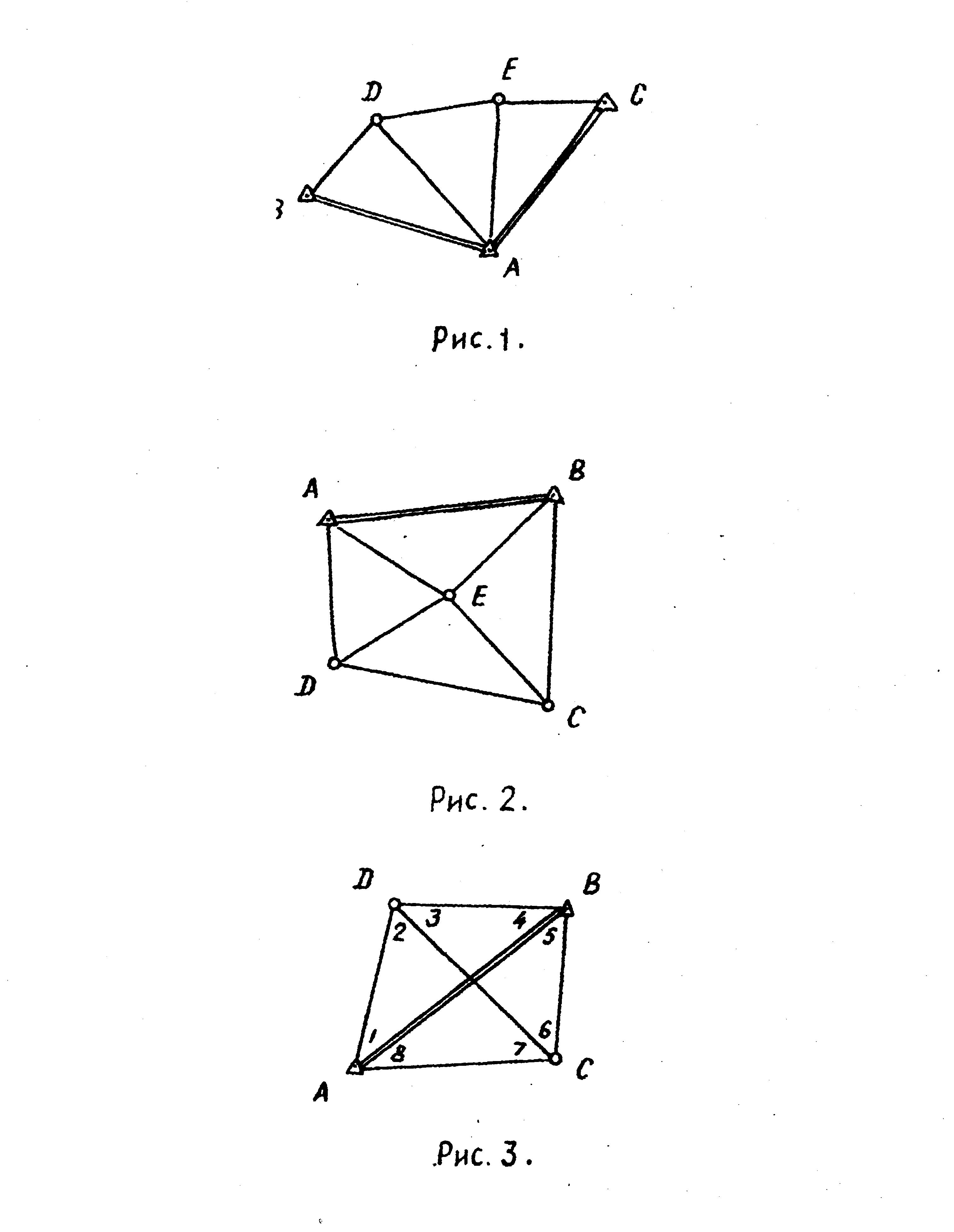

Задача.Выполнить предварительную обработку триангуляции 2-го разряда (рис. 1–3).
Для выполнения контрольной работы берется одна из типовых фигур, изображенных на рис. 2 или 3. На некоторое число Х, заданное преподавателем, необходимо увеличить абсциссу точкиА(табл. 1) и все исходные элементы приведения. Например, приХ=5 для сети №2 следует принятьХА=11185,07 м; элементы приведения станцииА: е=155 мм,=275,20; е1=205 мм,1=35,70; на станцииВ: е=97 мм и т.д.
Т а б л и ц а 1. Измеренные направления и координаты исходных пунктов
Станция |
Наблюдаемый пункт |
Измеренные направления, 0 |
Стан-ция |
Наблюдаемый пункт |
Измеренные направления, 0 |
Координаты исходных пунктов, м |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
СЕТЬ № 1 | ||||||
|
В |
0 00 00 |
|
Е |
0 00 00 |
ХА=5160,18 |
|
D |
26 48 06 |
D |
A |
51 05 50 |
YA=6920,10 |
A |
E |
72 28 20 |
|
B |
130 23 58 |
XB=6719,98 |
|
C |
108 22 40 |
|
|
|
|
|
|
|
|
C |
0 00 00 |
YB=5880,12 |
B |
D |
0 00 00 |
|
A |
88 32 14 |
XC=5620,12 |
|
A |
73 54 02 |
E |
D |
171 45 43 |
YC=8599,95 |
|
|
|
|
|
|
|
|
A |
0 00 00 |
|
|
|
|
C |
E |
55 33 01 |
|
|
|
|
СЕТЬ №2 | ||||||
|
В |
0 00 00 |
|
А |
0 00 00 |
ХА=11180,07 |
А |
Е |
29 12 21 |
D |
E |
58 00 56 |
YA=10499,95 |
|
D |
87 16 57 |
|
C |
110 40 48 |
XB=10320,03 |
|
|
|
|
|
|
YB=12119,89 |
|
C |
0 00 00 |
|
|
|
|
B |
E |
54 25 19 |
|
A |
0 00 00 |
|
|
A |
86 18 41 |
|
B |
118 54 55 |
|
|
|
|
|
C |
207 54 34 |
|
|
D |
0 00 00 |
E |
D |
296 06 01 |
|
C |
E |
39 08 37 |
|
|
|
|
|
B |
75 43 30 |
|
|
|
|
Окончание табл. 1
1 |
2 |
3 |
4 |
5 |
6 |
7 | |
СЕТЬ №3 | |||||||
|
D |
0 00 00 |
|
A |
0 00 00 |
XA=7780,10 | |
A |
B |
40 17 51 |
C |
D |
48 47 13 |
| |
|
C |
74 59 40 |
|
B |
94 56 02 |
YA=8240,01 | |
|
|
|
|
|
|
| |
|
C |
0 00 00 |
|
B |
0 00 00 |
XB=9310,04 | |
B |
A |
50 21 44 |
D |
C |
39 21 12 |
YB=9949,93 | |
|
D |
94 29 36 |
|
A |
95 34 00 |
|
Элементы приведения. На станцииА: е=150 мм,= 270,20, е1=200 мм,1=30,70. На станцииВ: е=92 мм,= 45,60, е1=112 мм,1= 158,30. На станцииС:е1=90 мм,1= 200,20.
Под заголовком «исходные данные» необходимо поместить схему сети, табл. 1 с данными этой сети и элементы приведения.
Ниже показан порядок обработки триангуляции на примере сети (рис. 1).
1. Составить схематический чертеж сети, на котором показать названия пунктов, номера треугольников, углов и измеренные направления. Для удобства вычислений направления выразить в градусах и его десятичных долях с точностью до 0,00010(рис. 4).
2. Вычислить измеренные углы как разность правого и левого направлений и выписать на схему.
3. Определить дирекционный угол и длину линии АВрешением обратной геодезической задачи (табл. 2) по формулам
(1)
(2)
При вычислении дирекционного угла на микрокалькуляторе рекомендуется пользоваться правилом: если линия имеет северное направление (ХВ>XA) и уголполучился отрицательным, то следует прибавить 3600, если линия имеет южное направление (ХВ<ХА), то нужно прибавить 1800.
Рис. 4. Схема сети с измеренными направлениями и углами
Для контроля следует решить прямую задачу (табл. 2) по формулам:
(3)
(4)
4. Выполнить предварительное решение треугольников. Треугольники решаются по теореме синусов. Вначале известная сторона треугольника делится на синус противоположного угла. Получают диаметр окружности, описанной вокруг треугольника, значение которого отправляют в память. Умножая значение диаметра на синусы других двух углов, получают противоположные им стороны. Вычисления производятся на бланке, в котором углы и противоположные им стороны следует записывать в одной строке. Для каждого треугольника в первую строку записывается пункт, против которого лежит известная сторона, а последним – пункт, против которого лежит «сторона продолжения», необходимая для решения следующего треугольника.
При предварительном решении треугольников длины линий достаточно вычислить с точностью до 1 и даже 10 м, поэтому углы округляются до сотых долей градуса (табл. 3).
Последовательность операций при решении треугольников (табл. 3) была следующей:
1875 : sin79,30 = 1908; 1908sin26,80 = 860;
1908 sin 73,90 = 1833; 1833 : sin 83,22 = 1846;
1846 sin 45,67 = 1321 и т.д.
5. Вычислить поправки за центрировку и редукцию по следующим формулам:
(5)
(6)
где сиr– поправки за центрировку и редукцию;
еие1– линейные элементы центрировки и редукции;
М – измеренное направление;
и 1– угловые элементы центрировки и редукции;
s– расстояние между пунктами.
При решении задачи (табл. 4) поправки целесообразно выражать в десятичных долях градуса (в четвертом знаке после запятой). Если линейные элементы центрировки и редукции выражать в миллиметрах, длину линии – в метрах, а величину 0=57,30умножить на 10, то поправки будут выражены в единицах 4-го знака градуса. Например, поправка за центрировку в направление с пунктаАна пунктВбудет найдена из выражения
Величины еилие1на данном пункте постоянные, поэтому их целесообразно вводить в память калькулятора.
Т а б л и ц а 2. Решение обратной геодезической задачи
Номер точек |
Координаты |
Приращения |
|
s | ||
Х |
У |
Х |
У | |||
А |
5160,18 |
6220,10 |
|
|
|
|
|
|
|
+1559,80 |
-1039,98 |
|
1874,71 |
В |
6719,98 |
5880,12 |
|
|
326,3070 |
|
А |
5160,18 |
6020,10 |
|
|
|
|
|
|
|
+459,94 |
+1679,85 |
74,6878 |
1741,68 |
С |
5620,12 |
8599,95 |
|
|
|
|
Т а б л и ц а 3. Предварительное решение треугольников
Номер треугольника |
Название пункта |
Углы |
Длины сторон |
|
D |
79,30 |
1875 |
1 |
A |
26,80 |
860 |
|
D |
73,90 |
1833 |
|
|
180,00 |
|
|
E |
83,22 |
1833 |
2 |
A |
45,67 |
1321 |
|
D |
51,10 |
1437 |
|
|
179,99 |
|
|
C |
55,55 |
1437 |
3 |
A |
35,91 |
1022 |
|
E |
88,54 |
1742 |
|
|
180,00 |
|
Т а б л и ц а 4. Вычисление поправок за центрировку и редукцию
Станция и элементы приведения |
Наблюдаемый пункт |
М |
М+ |
М+1 |
s |
c |
r |
A |
B |
0,0 |
270,2 |
30,7 |
1875 |
-46 |
+31 |
е=150 мм, =270,2 |
D |
26,8 |
297,0 |
57,5 |
1833 |
-42 |
+53 |
е1=200 мм, 1=30,7 |
E |
72,5 |
342,7 |
103,4 |
1437 |
-18 |
+78 |
|
C |
108,4 |
18,6 |
139,1 |
1742 |
+16 |
+43 |
В |
D |
0,0 |
45,6 |
158,3 |
860 |
+44 |
+28 |
е=92 мм, =45,6 |
A |
73,9 |
119,5 |
232,2 |
1875 |
+24 |
-27 |
е1=112 мм, 1=158,3 |
|
|
|
|
|
|
|
С |
A |
0,0 |
- |
200,2 |
1742 |
- |
-10 |
е1=90 мм, 1=200,2 |
E |
55,6 |
- |
255,8 |
1022 |
- |
-49 |
6. Привести измеренные направления к центрам пунктов. В измеренные направления на данном пункте вводятся поправки за центрировку, вычисленные на данном пункте, и поправки за редукцию, вычисленные на соседних пунктах. Например, на пункте Ав направлениеАВ вводим поправку за центировку – 46, вычисленную на пунктеА, и поправку за редукцию – 27, вычисленную на пунктеВ.
Суммарные поправки за центрировку и редукцию преобразуют так, чтобы начальное направление осталось точно нулевым, для чего от всех суммарных поправок на станции отнимаем поправку начального направления (табл. 5).

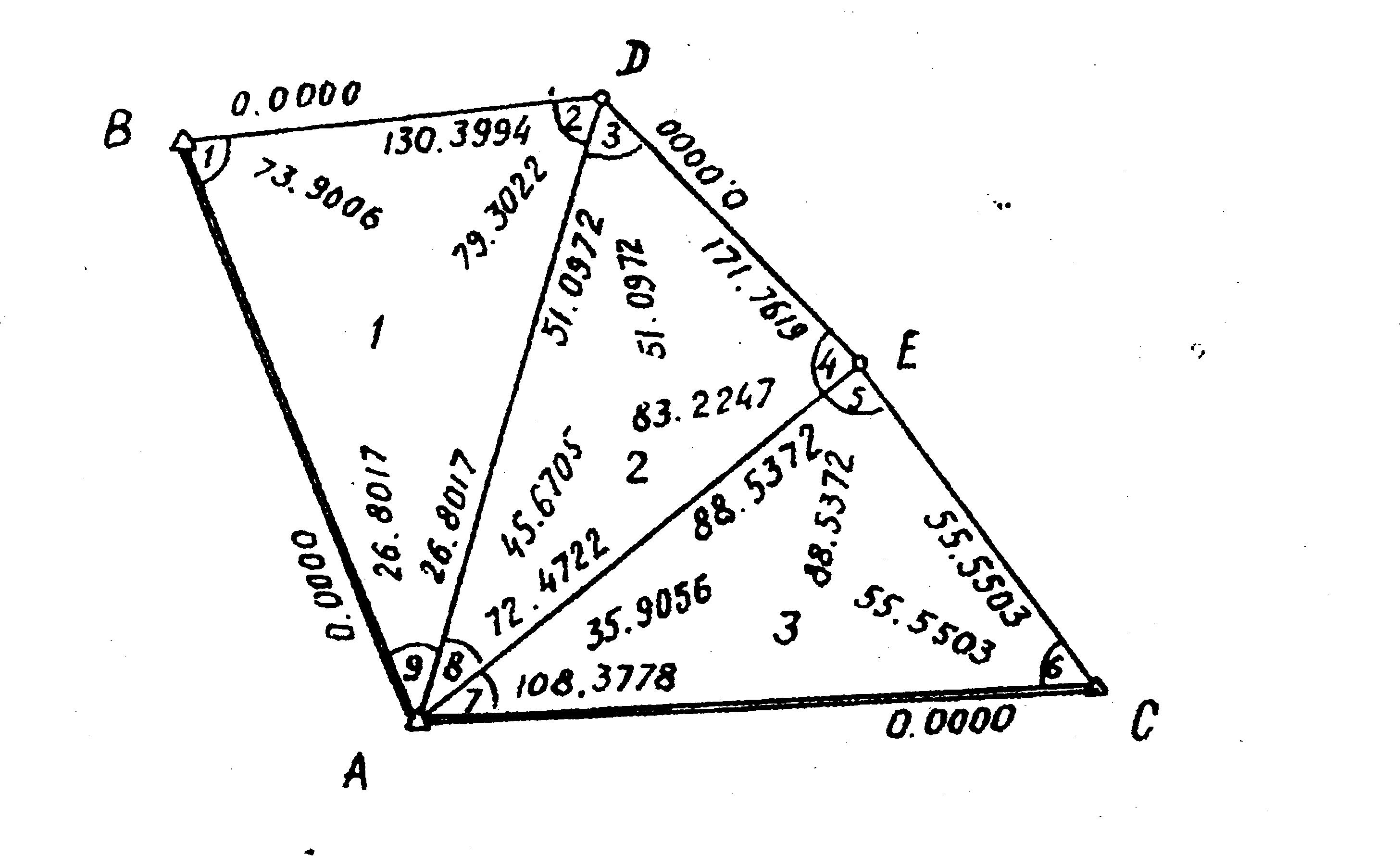

7. Составить схему сети с направлениями и углами, приведенными к центрам пунктов (рис. 5).
8. Определить свободные члены условных уравнений поправок и их допустимость в единицах четвертого знака градуса.
Свободные члены условных уравнений фигур (невязки в треугольниках) вычисляются по формуле
(7)
а свободный член условиям сумм по формуле
(8)
где – сумма измеренных углов, входящих в исходный уголА.

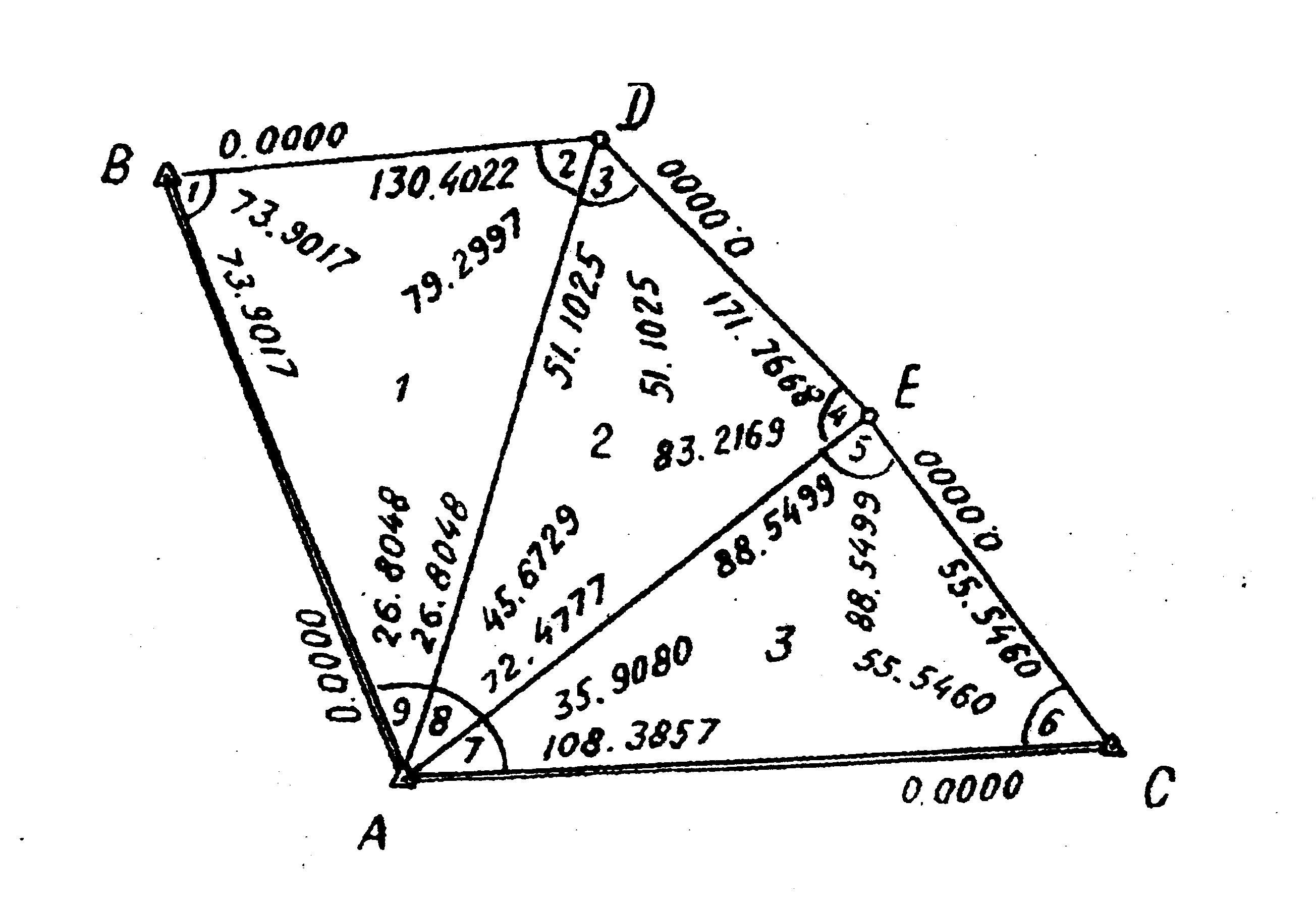

Рис. 5. Схема с приведенными к центрам знаков
направлениями и углами
Угол Аравен разности дирекционных углов линийАСиАВ. В данном случаеА=108,3808 и=+49.
Допустимые значения свободных членов условий фигур и сумм определяются по формуле
(9)
где m– средняя квадратическая погрешность измерения углов (для триангуляции второго разрядаm=10);
n– число суммируемых углов.
Величина 10составляет 28 ед. 4-го знака, поэтому
(10)
В данном случае для фигур и сумм n=3. Следовательно,wдоп.=120 ед. 4-го знака градуса. Следует отметить, что по действующим инструкциям предельные невязки в треугольниках сети второго разряда не должны превышать40(111 единиц 4-го знака градуса).
Свободные члены условных уравнений полюса и сторон подсчитываются по приведенным к центрам углам по следующим формулам:
(11)
(12)
где АиВ– связующие углы в треугольниках;
b1– исходная сторона, от которой начинаем решение треугольников;
b2– вторая исходная сторона, к которой приходим в процессе решения треугольников;
= 573000 – (число десятичных долей градуса в одном радиане.
Полюсное условие возникает в центральных системах и геодезическом четырехугольнике. Если в геодезическом четырехугольнике пересечение диагоналей условно принять за центральный пункт, то правило вычисления свободного члена полюсного условия будет таким же, как и в центральной системе: треугольники рассматриваем из центральной точки, левые связующие углы (числитель) обозначаем буквой А, а правые (знаменатель) – буквойВ.
Пренебрегая погрешностями исходных сторон, допустимые значения свободных членов условных уравнений полюса и сторон вычислить по формуле
, (13)
которая для триангуляции второго разряда примет вид
(14)
Величины являются коэффициентами при поправках в условных уравнениях, которые вычисляются по формулам
(15)
. (16)
В рассматриваемом примере свободный член условия сторон, вычисленный по данным табл. 6, составил +26,3 единиц 4-го знака градуса. Допустимое значение свободного члена равно 79 ед. 4-го знака.
9. Произвести оценку точности измерений углов по невязкам фигур по формуле
(17)
где w– невязки треугольников;
N– число треугольников.
В рассматриваемом примере получим m=35 ед. 4-го знака градуса, или 13.
Необходимо иметь в виду, что в данной сети число треугольников мало и оценка точности будет ненадежной.
Ниже приведен пример обработки сети №1.
Т а б л и ц а 5. Приведение измеренных направлений
