Лабораторная работа

Тема: «Изучение структуры VIN-кода автомобилей». Цель работы: ознакомление с теоретическими и

практическими аспектами чтения VIN-кодов автомобилей.

Материалы и оборудование:

1.Фотоаппарат.

2.Планшет с бумагой.

3.Ручка.

4.Транспортное средство.

Теоретическая часть

Основные положения и структура VIN-кода, сформулированы в соответствии со стандартом ISO 3779-1983, принятым в феврале 1977 года и описывающим формат VIN от английского Vehicle Identification Number

(идентификационный номер транспортного средства). Каждый символ VIN кода идентифицирует определенные данные об автомобиле и имеет для этого строго ограниченный набор шифров. При составлении номера все американские автопроизводители, а также автомобильные компании, экспортирующие свои машины в США, придерживаются правил вычисления контрольного числа. Автопроизводители Европы и Азии не всегда следуют стандарту ISO 3779. VIN, в соответствии со Стандартом ISO 3779, занимает первые семнадцать позиций номера кузова. В VIN входят три части:

World Manufacturers Identification (WMI) - мировой индекс изготовителя;

Vehicle Description Section (VDI) - описательная часть;

Vehicle Identification Section (VIS) - отличительная часть.

Рис. 0.1. Идентификационный номер транспортного средства

2

WMI представляет собой код, назначаемый изготовителю с целью его идентификации. Код состоит из трех знаков: первый означает географическую зону, второй - страну в этой зоне, третий - определенного изготовителя.

VDS - это второй раздел VIN и состоит он из шести знаков, описывающих свойства автомобиля. Сами знаки, последовательность их расположения и их смысл определяет изготовитель. Неиспользованные позиции изготовитель вправе заполнить выбираемыми по собственному усмотрению знаками.

Особое внимание при проверке обращают на девятый символ в маркировки VIN. В соответствии со стандартом ISO 3779, девятый символ VIN отводится для проверочной цифры

(Check Digit - 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, а буква Х соответствует цифре 10). Этому стандарту придерживаются все фирмы, выпускающие автомобили на североамериканский рынок. Эти правила определены Сводом Федеральных Законов США 49 CFR Part 565, §6 (c) и является единым для всех изготовителей транспортных средств в США. Контрольная цифра рассчитывается по особому алгоритму при присвоении номера на заводе. Она получается путем арифметических манипуляций с символами VIN. Проверка правильности VIN позволяет с большой степенью надежности определить перебитый номер, поскольку, как правило, подделываются "похожие" цифры и буквы, а в этом случае затруднительно подогнать новый VIN под проверочную контрольную цифру. Однако, некоторые европейские фирмы, в частности BMW, придерживаются ISO и на европейских автомобилях.

Так, например, VIN автомобиля "BMW", - WBAHC11010BA23456. Контрольная цифра 1. Проверка правильности данного VIN показала, что VIN изменен. Для данного VIN будет контрольная цифра 9,- (WBAHC11090BA23456).

VIS представляет собой состоящий из восьми знаков третий раздел VIN, причем последние четыре знака этого раздела обязательно должны быть цифрами. Если изготовитель пожелает включить в состав VIS обозначение модельного года или сборочного завода, рекомендуется помещать обозначение

3

разрешается использовать следующие арабские цифры и

латинские буквы: 0 1 2 3 4 5 6 7 8 9 A B C D E F G H J

K L M N P R S T U V W X Y Z.

ЗАПРЕЩЕНО использовать буквы: I, O, Q

Расшифровка структуры VIN - кода

Таблица 0.1

Нумерация VIN - кода

Первая цифра заводского номера автомобиля (VIN) серийного номера определяет страну, в которой изготовлено транспортное средство. Первый символ заводского номера автомобиля: США (1 или 4), Канада (2), Мексика (3), Япония (J), Корея (K), Англия (S), Германия (W), Италия (Z).

Второй символ заводского номера автомобиля определяет производителя. Audi (A), BMW (B), Buick (4), Cadillac (6), Chevrolet (1), Chrysler (C), Dodge (B), Ford (F), GM Canada (7), General Motors (G), Honda (H), Jaguar (A), Lincoln (L), Mercedes Benz (D), Mercury (M), Nissan (N), Oldsmobile (3), Pontiac (2 or 5), Plymouth (P), Saturn (8), Toyota (T), Volvo (V).

Третий символ заводского номера автомобиля указывает тип транспортного средства или производственный отдел.

Символы с четвертого по восьмой раскрывают характеристики транспортного средства, такие как: тип кузова, тип двигателя, модель, серия и т.д.

Девятый символ в заводском номере автомобиля - контрольная сумма VIN, которая проверяет предыдущие номера

VIN.

Год различают календарный и модельный. Календарный год – год, в котором произведен автомобиль. Модельный год определяется самим изготовителем и может отличаться от календарного. Начало модельного года определяется началом выпуска новой модели автомобиля, а поэтому модельный год может существенно опережать календарный. При этом в VIN-

5

коде указывается знак, соответствующий не текущему, а следующему календарному году.

Таблица 0.2

Соответствие десятого символа заводского номера автомобиля году выпуска модели автомобиля

Одиннадцатый символ заводского номера автомобиля указывает на завод сборки транспортного средства.

Знаки с двенадцатого по семнадцатый заводского номера автомобиля обозначают последовательность транспортного средства для производства, по ходу прохода по сборочному конвейеру.

Пример расшифровки VIN автомобиля HONDA ACCORD,-

1HGCG2250YA600529.

1- Географический регион – США

H- Производитель автомобиля – HONDA

G- Тип транспортного средства - Легковой автомобиль

CG225- Модель - ACCORD EX-V6/2DR CP/4A/2 AIR BAGS

0- Контрольная цифра * - Не совпадает, необходима-1 Y- Модельный год – 2000

A- Сборочный завод - MARYSVILLE, OH (США)

600529- Порядковый производственный номер автомобиля.

Как видим, автомобиль произведен в США (первый символ VIN, цифра 1. Это географический регион, США), а контрольная цифра "0" не совпадает. Причина в следующем.

6

Завод изготовитель, для автомобилей, изготовленных на Европейский рынок, не использует девятый символ VIN как контрольная цифра, а ставит символ "0". В такой особенности маркировки VIN, может и должен разобраться специалист.

VIN должен располагаться в один или два ряда при сохранении одинаковых промежутков между символами. В случае размещения VIN в два ряда, допускается разделение между собой, вышеописанных частей VIN - кода: WMI, VDS и VIS. Разделение этих частей допускается символом - разделителем, отличающимся от используемых в обозначениях цифр и букв. Такой символ (горизонтальная черта, звездочка или фирменный символ) помещается часто до, и после VIN или его части, идентифицирующей транспортное средство.

У современных автомобилей номер VIN располагается в левой верхней части инструментальной панели, видимой через ветровое стекло. Также его можно найти на левой передней стойке кузова.

Места расположения VIN легковых автомобилей разных производителей можно найти в специальной литературе, в частности, в сборниках НАМИ.

Таблица 0.3

Расположение номеров кузовов и двигателей на иномарках

7

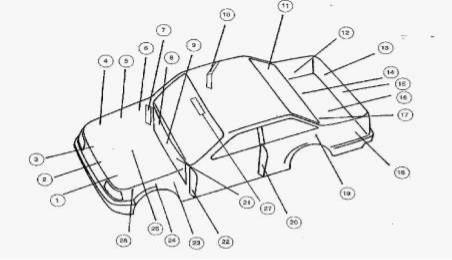

Рис. 0.2. Расположение VIN номера и информационных таблиц на кузове автомобиля

Таблица 0.4

Расположение VIN номера и информационных таблиц у производителей автомобилей

8

Практическая часть

1.Ознакомиться с теоретической частью лабораторной работы.

2.Получить индивидуальное задание.

3.Произвести подробную расшифровку VIN - кода.

4.Произвести расчет контрольной цифры VIN - кода.

5.Оформить отчет о проделанной работе. Отчет выполнить согласно общим требованиям.

6.Защита лабораторной работы.

9
