3.6. Расчет числа автомобиле – мест
В зависимости от условий могут быть созданы автомобиле – места ожидания и хранения, размещаемые как в закрытых помещениях, так и на открытых площадках.
Автомобиле – места ожидания – это места, занимаемые автомобилями, ожидающими постановки их на посты ТО и ТР. При необходимости автомобиле – места ожидания могут использоваться для выполнения определенных видов работ ТО и ТР.
Число автомобиле – мест ожидания постановки на посты ТО и ТР
Хож = Хобщ 0,5,
где Хобщ – общее число рабочих постов на СТО
Хож = 11 * 0,5 = 6 автомобиле – мест.
Принимаем, что 50% автомобиле – мест размещаются в помещении станции, а остальные - на открытой стоянке (округляем в меньшую сторону).
Число автомобиле – мест для готовых к выдаче автомобилей
, (13)
где Тпр = 3…6 – среднее время пребывания автомобиля на СТО после обслуживания до выдачи владельцу,
Тв = Тсм – продолжительность работы участка выдачи автомобилей в сутки, ч
Хгот = = 3 автомобиле-места.
Принимаем, что 50% автомобиле – мест размещаются в помещении станции, а остальные - на открытой стоянке (округляем в меньшую сторону).
Число автомобиле – мест на открытой стоянке магазина
(14)
где Nп – число продаваемых автомобилей в год, ед.;
Дз = 12…18 – число дней запаса, дн.;
Драб м = Драб г – число рабочих дней магазина в год.
Хотк = = 29 автомобиле-мест.
Для демонстрации новых автомобилей в помещении станции предусматриваем 10% автомобиле – мест от числа автомобиле – мест на открытой стоянке магазина.
Результаты расчета количества автомобиле-мест приведены в табл. 12.
Таблица 12
Количество автомобиле-мест
3.8. Определение площадей помещений
Состав и площади помещений определяются размером станции обслуживания и видами выполняемых работ.
Площади СТО по своему функциональному назначению подразделяются на
• производственные (зоны постовых работ, производственные участки),
• складские,
• технические помещения (компрессорная, трансформаторная, электрощитовая, водомерный узел, тепловой пункт, насосная и др),
• административно – бытовые (офисные помещения, гардероб, туалеты, душевые и т п),
• помещения для обслуживания клиентов (клиентская, бар, кафе), помещения для продажи запчастей и автопринадлежностей, туалет и т п,
• помещения для продажи автомобилей (салон – выставка продаваемых автомобилей, зоны хранения и др).
Площади постов и автомобиле – мест
(15)
где fa = 7,01 м2– площадь, занимаемая автомобилем в плане (по габаритным размерам),
X – число постов,
Кп = 4…7 – коэффициент плотности расстановки постов (5).
Коэффициент Кп представляет собой отношение площади, занимаемой автомобилями, проездами, проходами, рабочими местами, к сумме площадей проекции автомобилей в плане.
Результаты расчета площадей постов приведены в табл. 13.
Таблица 13
Площади постов
Площади автомобиле – мест
(16)
где fa = 7,01 м2– площадь, занимаемая автомобилем в плане (по габаритным размерам),
X – число автомобиле-мест,
Кп = 5…8 – коэффициент плотности расстановки постов (6).
Результаты расчета автомобиле-мест приведены в табл. 14.
Таблица 14
Площади автомобиле-мест
Площади производственных участков
(17)
где f1 – площадь на первого работающего, м2,
f2 – то же на каждого последующего работающего, м2,
Рт – число технологически необходимых рабочих на участке, чел.
Результаты расчета площадей участков приведены в табл. 15.

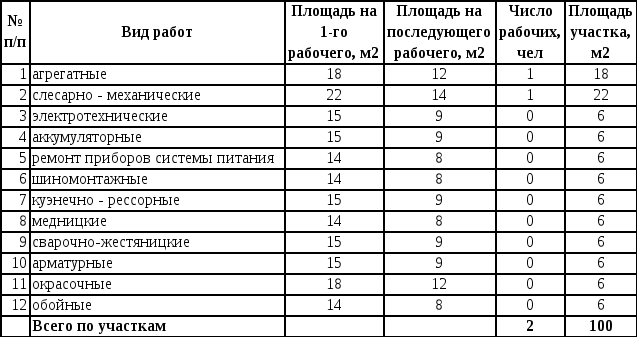

Таблица 15
Площади участков
Площадь технических помещений
Sтп = Дтп Sпр, (18)
где Дтп = 0,05…0,1 – доля от площади производственных помещений (посты плюс участки)
Sпр - площадь производственных помещений
Sтп = 0,07 (482 + 100) = 41 м2.
Площадь складских помещений
Sскл = Дскл Sпр, (19)
где Дскл = 0,07…0,1 – доля от площади производственных помещений (посты плюс участки)
Sтп = 0,08 (482 + 100) = 47 м2.
Площадь административных помещений
Sадм = Дадм Уадм Pпр, (20)
где Дадм = 0,1…0,2 – доля административных рабочих от числа производственных рабочих,
Уадм = 6…8 м2 – площадь на одного работающего,
Pпр – численность производственных рабочих на постах и участках, чел.
Sадм = 0,15 7 (10 + 2 + 2) = 15 м2.
Площадь бытовых помещений
Sбыт = Убыт Pпр, (21)
где Убыт = 2…4 м2 – площадь на одного работающего,
Pпр – численность производственных рабочих на постах и участках, чел.
Sбыт = 4 (10 + 2 + 2) = 56 м2.
Площадь помещения для клиентов
Sкл = Укл Хпр, (22)
где Укл = 1…3 м2 – площадь на один рабочий пост,
Хпр – число рабочих постов, ед.
Sкл = 2,5 11 = 28 м2.
Площадь помещения для продажи запасных частей
Sзч = Дзч Sкл, (23)
где Дзч = 0,2…0,4 – доля от площади клиентской,
Sзч = 0,3 28 = 8 м2.
Результаты расчета площадей административно-бытовых помещений приведены в табл. 16.
Таблица 16
Площади административно-бытовых помещений
