Приложение

Рисунок П-1. Схема защиты асинхронного электродвигателя : а —токовые цепи; б —выходное реле защиты минимального напряжения; в —цепи оперативного тока

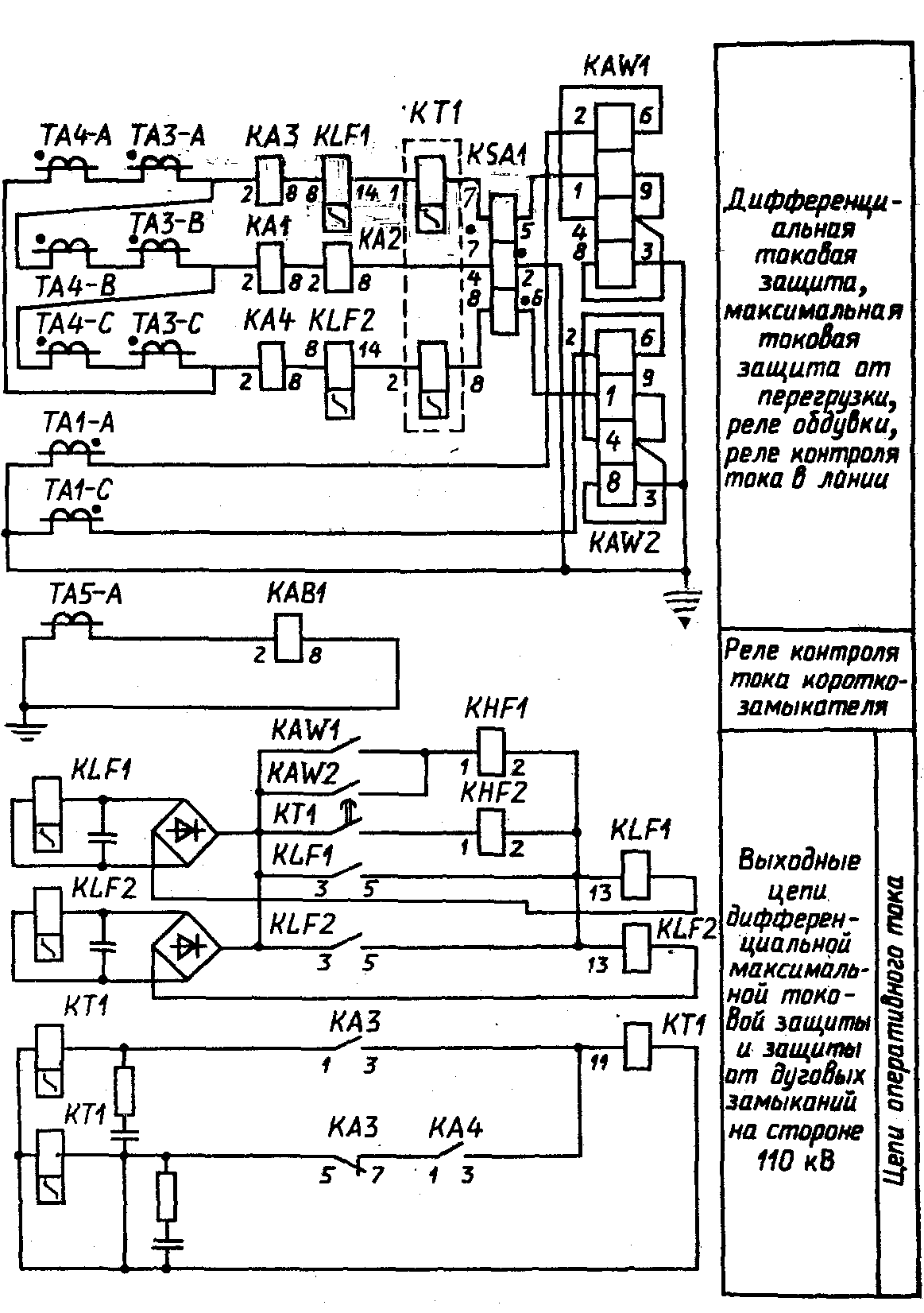

Рисунок П-2. Схема токовых цепей и цепей оперативного тока дифференциальной защиты, максимальной защиты, защиты от перегрузки силового трансформатора 110/6—10 кВ

Рисунок П- 3. Схема цепей оперативного тока газовой защиты силового трансформатора 110/6—10 кВ и цепи отключения отделителя и включения короткозамыкателя
