2 Порядок выполнения работы
1. Задание на лабораторную работу.
Спроектировать принципиальную схему простого логического анализатора без устройства управления выводом на экран. Характеристики анализатора – 8 входов с ёмкостью памяти 256 бит на вход. Сигнал запуска - по фронту на первом входе анализатора. Запись сигнала должна прекращатся при заполнении памяти. Задающий генератор настроен на определённую частоту и выполнен в виде RC мультивибратора на логических элементах. Для сопряжения с устройством управления выводом на экран предусмотреть возможность чтения данных из памяти.
2. Проанализировать предложенную схему электрическую структурную (функциональную) представленную на рисунке 2.3.
Рисунок 2.3 – Функциональная схема логического анализатора
3. Подобрать элементную базу. Можно использовать предложенную элементную базу:
- ОЗУ на 256 байт (рис. 2.4)
Рисунок 2.4 – УГО ОЗУ
- Буферный регистр (рис. 2.5)
Рисунок 2.5 - УГО буферного регистра
- Счётчики (рис.2.6)
Рисунок 2.6 – УГО счетчика К155ИЕ7
- Различные логические элементы и триггеры.
4. Спроектировать схему электрическую принципиальную согласно структурной.
3 Содержание отчёта
1 Тема лабораторной работы.
2 Цель лабораторной работы.
3 Схема электрическая структурная.
4 Элементная база (назначение, условно-графическое обозначение, назначение выводов).
5 Схема электрическая принципиальная.
6 Вывод о проделанной работе.
4 Контрольные вопросы
1 Функциональные особенности логического анализатора.
2 Режимы работы логического анализатора.
3 Что такое предпусковая регистрация?
4 Основные технические характеристики логического анализатора.
5 По каким группам можно классифицировать логические анализаторы?
Лабораторная работа №3
Использование сигнатурного анализатора для эксплуатационного обслуживания ЭВС.
Цель работы: изучение структурной схемы, принципа работы сигнатурного анализатора, использования сигнатурного анализатора при эксплуатационном обслуживании ЭВС.
1 Краткие теоретические сведения

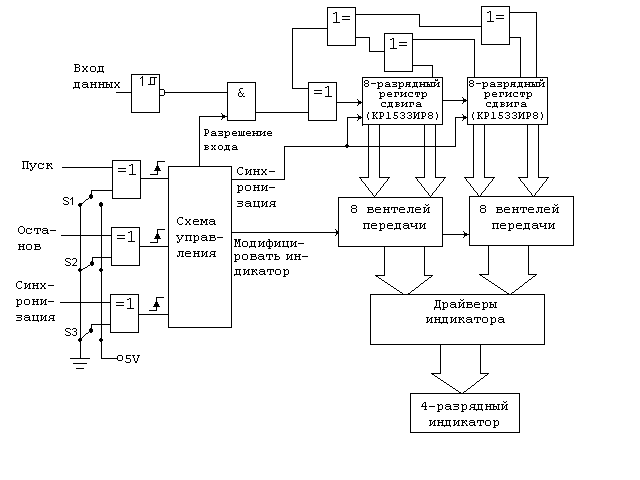

Структурная схема простого сигнатурного анализатора приведена на рис. 3.1. Схема иллюстрирует несколько интересных особенностей: 16-разрядный регистр сдвига реализован на двух микросхемах КР1533ИР8, а цепь обратной связи построена на двухвходовых элементах исключающего ИЛИ 1533ЛП5. Входной поток данных для улучшения формы сигналов подается на триггер Шмитта.
Рисунок 3.1 - Простой сигнатурный анализатор
В приборе широкого назначения необходимо иметь возможность устанавливать для сигналов пуска, останова и синхронизации любой активный фронт – нарастающий или спадающий. Например, в одном тесте нужен сигнал пуска с активным нарастающим фронтом, а в другом тесте он должен запускать операции спадающим фронтом. Возможность задания активного фронта сигнала обеспечивается входными элементами исключающего ИЛИ, через которые сигналы проходят в схему управления. В случае сигнала пуска переключатель S1 подсоединяется к земле или к источнику питания Vcc. Когда ключ замкнут на землю, на выходе элемента исключающего ИЛИ повторяется входной сигнал пуска. Если же S1 подключен к Vcc, сигнал на выходе представляет собой инверсию входного сигнала. Предположим, что для инициирования схемы управления всегда требуется нарастающий фронт сигнала. Тогда для удовлетворения этого требования с помощью S1 можно выбрать либо нарастающий фронт сигнала (S1 подключен к земле), либо спадающий фронт сигнала (S1 подключен к Vcc).
Остаток, сформированный в регистре сдвига, при восприятии сигнала останова индецируется как “сигнатура” проверяемого узла. Отметим, что информация индицируется в стандартном 16-ричном формате.
