.pdfПРАКТИЧЕСКИЕ РАБОТЫ 1-2. ТОПОГРАФИЧЕСКИЕ МАТЕРИАЛЫ
ПЛАН
Сущность и виды топографических материалов Масштаб, графическая точность топографических материалов Условные знаки
Изображение рельефа на топографических материалах Системы координат, применяемые в геодезии
1.Сущность и виды топографических материалов
Ктопографическим материалам относятся:
-топографические карты;
-топографические планы;
-профили;
-схемы.
Топографическая карта - уменьшенное подобное изображение участка земной поверхности, выполненное в масштабе и в установленных условных знаках с учетом кривизны Земли.
Топографический план - уменьшенное подобное изображение участка земной поверхности, выполненное в масштабе и в установленных условных знаках без учета кривизны Земли.
Профиль - уменьшенное подобное изображение вертикального разреза заданного направления местности, выполненное в установленных условных знаках в заданных вертикальном и горизонтальном масштабах.
Схема - уменьшенное схематическое изображение участка земной поверхности, выполненное без соблюдения масштаба.
Степень уменьшения изображения на топографических материалах называется масштабом.
2. Масштаб, графическая точность материалов Масштаб - это отношение длины отрезка на топографическом материале к
соответствующему отрезку на местности. |
|
|
|
|
|
|
|
|
|||||||||
|
Топографические |
|
материалы |
m 1000 |
500 |
0 |
|
1 |
|
2KM |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||
имеют стандартизированный ряд мас- |
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
Рис. 1. Линейный масштаб |
|
|
||||||||||||
штабов: |
1:1000000, |
|
1:500000, |
|
|
|
|
|
|
|
|
|
|
|
|||
1:200000, 1:100000, 1:50000, 1:25000, 1:10000, 1:5000, 1:2000, 1:1000, 1:500. |
|
|
|||||||||||||||
|
Масштаб выражаться: в числовой форме (1:10000), |
именованной (в 1см |
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
100м) и линейной, рис.1. Для |
||||||
9 |
|
|
|
|
|
|
|
|
|
|
обеспечения максимальной |
точ- |
|||||
|
|
|
|
|
|
|
|
|
|
||||||||
8 |
|
|
|
|
|
|
|
|
|
|
ности графических построений и |
||||||
6 |
|
|
|
|
|
|
|
|
|
|
|||||||
7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
|
измерений |
применяются специ- |
|||||
3 |
|
|
|
|
|
|
|
|
|
|
|||||||
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
альные масштабные линейки, |
||||||
|
|
|
|
|
|
|
|
|
|
||||||||
1 |
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
выполненные в виде поперечного |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||
9 8 7 6 5 4 3 2 1 0 |
1 |
2 |
3 |
|
|||||||||||||
|
|
|
|
|
|
|
|
||||||||||
|
|
Рис. 2 Поперечный масштаб |
|
|
|
|
масштаба, рис. 2. |
|
|
Отсчет по масштабной линейке равен: 35.34 единицы.
Точность плановых параметров стандартных топографических материалов эквивалентна графической точности планов и карт, составленных в соответствующем масштабе на бумажных носителях. Так как графические построения при использовании поперечного масштаба могут быть выполнены с точностью порядка 0.3 мм, то графическая точность плана составит 0.3М, где М - знаменатель масштаба. Для топографических материалов, составленных в электронном виде,
понятие графической точности не существует, чтобы иметь возможность судить о точности материала вводится понятие эквивалентного масштаба. Эквивалентный масштаб определяется точностью непосредственно топографической съемки. Например, если съемка выполнена с точностью 15см, то знаменатель эквивалентного масштаба съемки будет равен
150мм : 03мм = 500.
Следовательно, эквивалентный масштаб такого материала составляет 1:500. Точность высотных параметров топографических материалов в большинстве случаев определяется 1/10 сечения рельефа. Другим критерием, определяющим
точность высотных параметров, является точность представления отметок точек, равная половине значения последней значащей цифры отметки. Например, на плане отметки представлены числами с двумя знаками после запятой. Следовательно, точность такого числа составляет 0.5(1 см).
Образцы топографических материалов приведены на рис. 3.

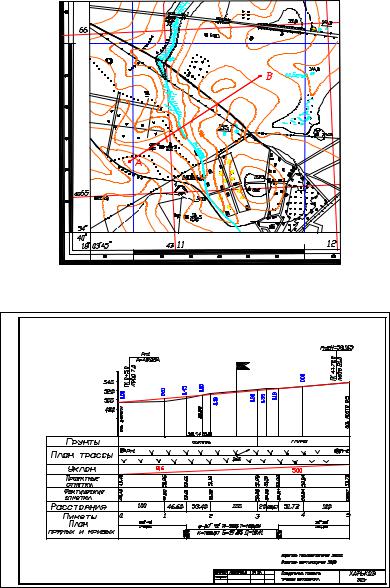

Рис. 3. Топографическая карта |
Рис. 4. Продольный профиль |
Рис. 5. Схема
Рис. 6. Исполнительный и разбивочный чертежи
Рис. 7. Фрагменты генплана и строительного чертежа
3. Условные знаки топографических карт и планов Условными знаками называется система обозначений элементов ситуации
и рельефа на топографических картах и планах.
Условные знаки классифицируются по форме, размеру, типу, области применения и пр.
По форме условные знаки бывают точечные, контурные и фоновые. Исходя из области применения, знаки подразделяются на следующие виды: рельеф, гидрография; растительный покров, населенные пункты, инженерные сооружения, ориентирные знаки. Особое место в условных знаках занимает числовая и текстовая информация. Текстовая информация подразделяется на личные названия отдельных элементов, например название населенных пунктов, вершин и пр., поясняющих надписей, характеризующих отдельные объекты, например; “ ель” - порода деревьев, “ бур” - скважина “ пар.” - паром и пр. Числовыми величинами характеризуются отметки точек и горизонталей, технические характеристики объектов,
например: “ 285 − 5× 4 ”, где 285 - длина |
|
|
E |
|
|
|
5 |
|
|
D |
|
|
|
паромной переправы, 5х4 - размер па- |
|
|
C |
F |
|
|
рома, 5 - грузоподъемность. Образцы |
|
B |
|
|
G |
|
отдельных условных знаков приведе- |
A |
|
|
|
h |
H |
ны в Методическом пособии по ус- |
|
|
|
|
a |
|
|
|
|
|
|
|
|
ловным знакам. |
|
|
|
|
|
|
1.4. Изображение рельефа на топо- |
|
|
|
|
|
|
графических картах и планах |
|
|
c d |
|
a |
h |
Рельеф на картах и планах изо- |
a |
b |
f |
|
||
|
|
e |
|
g |
|

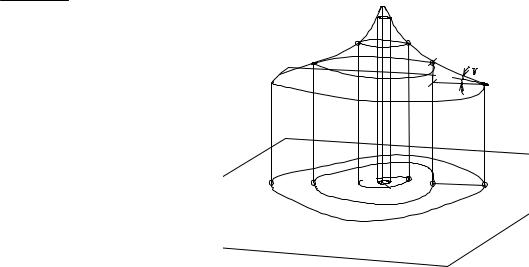

бражается горизонталями. Горизонталь - кривая замкнутая линия, все точки которой имеют равные отметки, рис. 8.
Расстояние между горизонталями по вертикали (на рис. 4 величина h)
называется высотой сечения рельефа. Данный параметр является одной из основных характеристик рельефа топографических материалов, характеризующий степень детализации его изображения. Горизонтальная проекция расстояния между горизонталями (на рис. 4 величина a) характеризует величину ската рельефа, данный параметр называется заложением горизонталей. По величине сечения рельефа и заложению горизонтали вычисляется угол наклона ν линии
ν = arctg |
h |
, |
(1) |
|
|||
|
a |
|
где h - высота сечения рельефа; a - заложение горизонталей.
Угол наклона - угол в вертикальной плоскости между плоскостью горизонта и заданным направлением. Величина наклона поверхности Земли, кроме угла наклона характеризуется уклоном, тангенсом угла наклона. Уклон представляет собой величину изменения превышения на единицу расстояния. На практике вели-
чина уклона может выражаться в процентах, промилях и в натуральных значениях тангенса. Например, если уклон составляет 10%, следовательно, через каждые сто метров расстояния отметка поверхности Земли изменяется на 10м. Таким образом, уклон равен:
i = |
h |
; |
(2) |
|
|||
|
S |
|
где h - превышение; S - горизонтальное проложение.
Зная уклон, расстояние между точками и отметку начальной точки, имеется возможность вычислить отметку второй точки:
H = H 0 +iS , |
(3) |
аналогично, по отметкам точек и расстоянию между ними вычисляется уклон:
i = |
H − H |
0 |
(4) |
|
|
S
Рельеф местности можно представить как совокупность его элементарных форм. Основные формы рельефа и их изображение в горизонталях приведено на рис. 9.
аб
д
вг
Рис. 9. Основные формы рельефа
а- гора (высота); б - котловина; в - хребет; г - лощина; д - седловина.
2.Картометрические измерения
2.1.Состав задач, решаемых на топографических картах и планах
Одной из особенностей топографических материалов является строгая математическая зависимость между отдельными элементами, позволяющая получать числовые характеристики объектов по результатам картометрических измерений.
Картометрические измерения - это измерения на планах и картах. Наиболее часто необходимо решать следующие картометрические задачи.
1)Определение расстояний по картам.
2)Определение координат.
3)Определение отметок.
4)Определение уклонов.
5)Определение азимутов и дирекционных углов.
6)Определение площадей и объемов.
7)Составление продольных профилей.
2.2.Определение расстояний
Имеется на топографической карте две точки А и В, необходимо определить расстояние SAB , рис.10. Для решения данной задачи, при помощи циркуляизмерителя измеряется по карте отрезок aS. Для получения значения данного отрезка с точностью графических построений необходимо воспользоваться мас-
штабной линейкой с поперечным масштабом (см. рис. 2). |
|
Искомое расстояние SAB вычисляется по формуле |
|
SAB = aSM, |
(5) |
где aS - расстояние в миллиметрах между точками A и B, измеренное по карте: M - знаменатель масштаба карты.
Например, в результате измерений по карте получено aS = 28.5мм, масштаб карты 1:25000, тогда расстояние между точками А и В будет равно
|
|
|
|
SAB = 28.5 × 25000=712500мм = 712.5м. |
|
||
|
|
|
|
Если масштаб карты неизвестен, то дополни- |
|||
|
|
|
|
тельно требуется измерить расстояние bS между ли- |
|||
|
|
|
|
||||
|
|
|
|
ниями координатной сетки, в этом случае в формулу |
|||
Рис. 10. Измерение |
(2.5) вместо знаменателя масштаба вводится значе- |
||||||
расстояний при по- |
ние знаменателя масштаба, полученное в результате |
||||||
мощи циркуля- |
вычислений |
|
|||||
измерителя. |
М = |
θСТАР −θ МЛАД‘ |
; |
(6) |
|||
|
|
|
|
|
|||
|
|
|
|
|
сS |
|
где ΘСТАР ,ΘМЛАД - младшие и старшие значения сетки прямоугольных координат, если направление линии АВ север-юг, то вместо ΘСТАР и ΘМЛАД берется XС-
ТАР и XМЛАД , а если запад-восток, то YСТАР и YМЛАД .
Например. При сS = 39.5мм , XСТАР = 6066км, XМЛАД = 6065км, aS = 28.5мм,
получим
= 6066 − 6065 = 1000000( мм) =
M 25316.5 . 39.5 39.5
Подставив полученное значение знаменателя масштаба в формулу (5) получим искомое расстояние SAB
SAB = 28.5 × 25316.5=721520мм = 721.5м.
2.3. Определение прямоугольных координат
При определении прямоугольных координат, прежде всего, определяется квадрат координатной сетки, в котором располагается искомая точка. На рис. 11 этот квадрат ограничен координатами:
XМЛАД = 6066км, YСТАР = 6067км и YМЛАД = 4307км, YСТАР = 4308км.
|
Прямоугольные координаты точки определяются по формулам: |
|
||||||
|
|
|
|
|
|
X A |
= X МЛАД + X СТАР − X МЛАД a X , |
(7) |
|
|
|
|
|
|
|
cX |
|
|
|
|
|
|
|
YA |
= YМЛАД + YСТАР −YМЛАД aY |
(8) |
|
|
|
|
|
|
|
cY |
|
|
|
|
|
|
|
где XСТАР , XМЛАД , YСТАР , YМЛАД - соответственно, |
||
68 |
|
|
|
|
значения координат координатной сетки, бли- |
|||
|
|
|
|
|
|
|||
|
|
|
|
сy |
|
жайшие к определяемой точке; ax, ay, - расстоя- |
||
|
|
|
|
|
|
ния от соответствующей младшей линии коор- |
||
67 |
|
|
ay |
|
|
динатной сетки до точки А; сx, сy, - расстояния |
||
|
|
|
|
A |
|
между соответствующими линиями координат- |
||
|
|
|
ax |
сx |
|
ной сетки. |
|
|
|
|
|
|
|
|
Пример. В результате измерений по карте |
||
60 |
66 |
|
|
|
|
|
||
|
|
|
|
получено: ax = 29.3мм, bx = 39.8мм, ay = |
||||
|
|
|
|
|
|
|||
54 |
|
|
|
|
19.5мм, сy = 40.1мм. Точка А расположена в |
|||
|
|
|
|
квадрате с координатами: Xмлад = 6066км, Xст = |
||||
40 |
|
|
|
|
||||
|
18 |
00 |
07 |
08 |
09 |
|||
|
|
43 |
6067км, Yмлад =4307км, Yмлад = 4308км. |
|
||||
|
|
|
|
|
|
|
||
Рис. 11. Определение прямо- |
|
|
||||||
|
|
угольных координат |
|
|
|
|
X A = 6066000 + 6067000 − 6066000 29.3 = 6066736мм; 39.8
YA = 4307000 + 4308000 − 4307000 19.5 = 4307486мм. 40.1
2.4 Определение географических координат
Данная задача решается полностью аналогично предыдущей, только измерения выполняются относительно сетки географических координат. На картах сетка географических координат не всегда нанесена явно; меридианами и параллелями является внутренняя рамка листа карты, а по границам карты имеются шкалы, рис. 12, разграфка которых соответствует координатной сетке географических координат. Для восстановления ее необходимо соединить соответствующие деления координатных шкал и от полученной сетки выполнить измерения, т.е. измерить расстояния от младших значений сетки до определяемой точки (aϕ , aλ) и расстояния между линиями сетки (сϕ , сλ), тогда географические координаты точки А будут равны:
ϕA = ϕМЛАД |
+ |
ϕСТАР −ϕМЛАД |
|
aϕ ; |
|||||
|
|
||||||||
|
|
|
|
|
cϕ |
|
(9) |
||
|
|
|
|
|
λСТАР − λМЛАД |
|
|
||
λ |
|
= λ |
+ |
a |
|
, |
|||
A |
|
λ |
|||||||
|
“ МЛАД |
|
|
cλ |
|
||||
|
|
|
|
|
|
|
где ϕМЛАД , ϕСТАР , λМЛАД , λСТАР - координаты ближайших к точке А линии коорди- |
|||||||||||||||||||||||||||||
68 |
|
|
|
|
|
|
натной |
сетки географических ко- |
|||||||||||||||||||||
|
|
|
|
|
|
ординат; aϕ , aλ - расстояния от ли- |
|||||||||||||||||||||||
|
|
|
|
|
|
|
|
||||||||||||||||||||||
|
|
|
|
|
|
|
|
ний координатной сетки, имеющих |
|||||||||||||||||||||
|
|
|
|
bλ |
|
|
|
младшее |
|
|
значение, |
сϕ , сλ |
- |
рас- |
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||
67 |
aλ |
|
A |
bϕ |
|
|
стояния |
|
между |
|
|
линиями |
коорди- |
||||||||||||||||
|
|
|
|
|
|
натной |
сетки |
географических |
|
|
ко- |
||||||||||||||||||
|
|
|
|
aϕ |
|
|
|
|
|
||||||||||||||||||||
|
|
|
|
|
|
|
ординат. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
Пример. В результате изме- |
|||||||||||||||||||||
60 66 |
|
|
|
|
|
|
рений |
по |
карте |
|
получено: aϕ |
= |
|||||||||||||||||
|
|
|
|
|
|
21.2мм, bϕ = 63.9мм, aλ = 30.4мм, |
|||||||||||||||||||||||
|
|
|
|
|
|
|
|
||||||||||||||||||||||
|
|
|
|
|
|
|
|
bλ = 43.5мм. Точка А расположена |
|||||||||||||||||||||
54 |
|
|
|
|
|
|
в четырехугольнике с координата- |
||||||||||||||||||||||
|
40 |
|
|
|
|
|
|
ми: ϕМЛАД = |
54 |
O |
|
′ |
ϕСТАР |
= 54 |
O |
42 |
′ |
, |
|||||||||||
|
18 |
00 |
|
|
|
|
|
|
|||||||||||||||||||||
|
|
43 |
07 |
|
08 |
09 |
|
41 , |
|
|
|||||||||||||||||||
|
|
|
λМЛАД =18 |
O |
00 |
′ |
, |
λСТАР = |
18 |
O |
|
|
′ |
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
01 . |
|
|
|
|
|
|
||||||||||||
|
|
|
|
Шкала долгот |
|
|
÷ |
|
|
|
|
60′′ |
|
|
|
|
|
O |
|
|
|
|
|
|
|
||||
|
|
|
|
ϕA = 54 |
41′ + |
63.9 |
21.2 = 54 41′19.9′′; |
|
|
||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
меридиан |
|
параллель |
λA =18O00′ + |
60′′ 30.4 =18O00′41.9′′. |
|
|
|
|||||||||||||||||||||
|
|
Рис. 12. Определение |
|
|
|
|
|
|
43.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
2.5. Определение отметки точки |
|||||||||||||||||||||||||||
|
географических координат |
||||||||||||||||||||||||||||
|
Для |
|
определения |
|
|
отметки |
|||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
необходимо определится с отметками горизонталей, ближайших к определяемой |
|||||||||||||||||||||||||||||
точки. Значение отметок горизонталей определяются по подписям горизонталей, |
|||||||||||||||||||||||||||||
по отметкам точек с учетом высоты сечения рельефа. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
Согласно рис. 13, при высоте сечения рельефа равной 2.5м, отметка млад- |
|||||||||||||||||||||||||||||
шей горизонтали равна 150.0м, отметка старшей горизонтали - 152.5м. Отметка |
|||||||||||||||||||||||||||||
точки равна |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
H A = H МЛАД |
+ H СТАР − H МЛАД aH , |
|
|
|
|
|
|
|
|
|
|
|
(10) |
|||||||||
|
|
|
|
|
|
|
|
сH |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
где H СТАР , |
H МЛАД |
- отметки старшей |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
и младшей горизонталей; aH |
- |
рас- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
стояние от младшей горизонтали до |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
точки A; |
сH |
- |
расстояние |
между |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
старшей и младшей горизонталями. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
Пример. В результате изме- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
рений |
по |
карте |
получено: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
aH = 9.5мм , |
сH = 27.0мм , |
при HМЛАД |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
= 150.0м , HСТАР = 152,5м |
|
Рис. 13. Определение отметки точки |
|
|
|
|
|
||||||||||||||||||||||
H A =150.0 + 2.5 9.5 =150.9м |
|
|
|
|
|
||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
27.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.6. Определение азимутов |
|
|
|
|
|
|
|
|
|
|
|
|
|
Азимут |
направ- |
|||
|
|
|
|
|
ления, как известно, |
|||||
6 |
|
определение истинного азимута AAB |
это |
угол |
отсчитывае- |
|||||
|
мый |
по |
ходу часовой |
|||||||
|
0 |
|
|
|
||||||
|
45 |
|
определение дирекционного угла α AB |
|||||||
|
90 |
AAB |
стрелки |
от |
|
северного |
||||
|
135 |
|
||||||||
|
180 |
|
|
|
направления |
|
меридиа- |
|||
|
|
A |
|
α AB |
|
|||||
67 |
|
|
на, проходящего через |
|||||||
|
|
|
||||||||
|
|
|
|
|||||||
|
|
|
0 |
|
начальную |
точку |
на- |
|||
|
|
|
45 |
|
||||||
|
|
|
|
|
||||||
|
|
|
90 |
|
правления, до заданно- |
|||||
|
|
|
180 135 |
B |
||||||
60 66 |
|
|
|
|
го направления. Ази- |
|||||
|
|
|
|
|
мут |
определяется |
при |
|||
54 |
|
|
|
|
помощи транспортира, |
|||||
|
|
|
|
рис. 14. |
|
|
|
|
||
40 |
|
|
|
|
|
|
|
|
||
18 |
00 |
07 |
08 |
09 |
|
|
|
|
||
|
|
|
|
определя- |
||||||
|
43 |
|
Если |
|
||||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
ется истинный азимут, |
|||||
Рис. 14. Определение истинного азимута и дирекци- |
то транспортир ориен- |
|||||||||
|
|
|
онного угла |
тируется |
по |
|
меридиа- |
|||
|
|
|
ну, дирекционный угол |
|||||||
|
|
|
|
|
||||||
определяется относительно вертикальной линии сетки прямоугольных координат. |
2.7. Определение площадей |
|
|
Площади участков могут определяться графическим, механическим и ана- |
||
литическим способами. |
|
|
При графическом определении площадей измеряемый участок делится на |
||
элементарные геометрические фигуры, площадь всего участка будет равна сумме |
||
площадей отдельных фигур. Для ускорения определения площадей применяется |
||
палетка, рис. 15, представляющая собой миллиметровку на прозрачной основе. |
||
|
Для более точного определения площадей ис- |
|
|
пользуются механические способы измерения пло- |
|
|
щадей. Прибор для измерения площади механиче- |
|
|
ским способом называется планиметр. |
|
|
Общий вид полярного планиметра приведен |
|
|
на рис. 16. При помощи стержня и втулки 1 соеди- |
|
|
нены два рычага - полярный 4 и обводной 2. Об- |
|
|
водной рычаг имеет: рукоятку 5, лупу 6 и обводной |
|
|
индекс 7. |
|
|
Отсчет осуществляется при помощи отсчетного |
|
Рис. 15. Палетка для оп- |
устройства 8. Полюсом планиметра является игла, |
|
закрепленная в нижней части груза 4. Площадь уча- |
||
ределения площадей кон- |
стка определяется по формуле |
|
туров |
F=K(OК-OН), |
(11) |
