Додаток К |
|
|
Опір повітропроникненню матеріалів конструкцій |
Таблиця К.1 |
||
№ |
Матеріали і конструкції |
Товщина |
Опір по- |
|
|
шару, мм |
вітро- |
|
|
|
проник- |
|
|
|
ненню RІ, |
|
|
|
(м2 годи- |
|
|
|
на Па/кг) |
1 |
2 |
3 |
4 |
1 |
Бетон суцільний (без швів) |
100 |
19620 |
2 |
Газосилікат суцільний (без швів) |
140 |
21 |
3 |
Вапняк-черепашник |
500 |
6 |
4 |
Картон будівельний (без швів) |
1,3 |
64 |
5 |
Кладка із суцільної цегли на цементно-піщаному |
250 і бі- |
18 |
|
розчині товщиною в одну цеглу і більше |
льше |
|
6 |
Кладка із суцільної цегли на цементно-піщаному |
120 |
2 |
|
розчині товщиною в півцеглини |
|
|
7 |
Кладка із суцільної цегли на цементно- |
250 і бі- |
9 |
|
жужільному розчині товщиною в одну цеглу і бі- |
льше |
|
|
льше |
|
|
8 |
Кладка із суцільної цегли на цементно- |
120 |
1 |
|
жужільному розчині товщиною в півцеглини |
|
|
9 |
Кладка з цегли керамічної пустотної на цементно- |
- |
2 |
|
піщаному розчині товщиною в півцеглини |
|
|
10 |
Кладка з легкобетонного каменя на цементно- |
400 |
13 |
|
піщаному розчині |
|
|
11 |
Кладка з легкобетонного каменя не цементно- |
400 |
1 |
|
жужільному розчині |
|
|
12 |
Листи азбоцементні з закладенням швів |
6 |
196 |
13 |
Шпалери паперові звичайні |
- |
20 |
14 |
Обшивання з обрізних дощок, з'єднаних упритул |
20-25 |
0,1 |
|
або вчверть |
|
|
15 |
Обшивання з обрізних дощок, з'єднаних у шпунт |
20-25 |
1,5 |
16 |
Обшивання з дощок подвійне з прокладкою між |
50 |
98 |
|
ними будівельного паперу, з'єднаних упритул або |
|
|
|
вчверть |
|
|
17 |
Обшивання з фіброліту чи деревоволокнистих |
15-70 |
2,5 |
|
безцементних м'яких плит із закладенням швів |
|
|
18 |
Обшивання з фіброліту чи деревоволокнистих |
15-70 |
0,5 |
|
безцементних м'яких плит без закладення швів |
|
|
|
71 |
|
|
Продовження табл. К.1
1 |
2 |
3 |
4 |
19 |
Обшивання з твердих деревоволокнистих листів з |
10 |
3,3 |
|
закладенням швів |
|
|
20 |
Обшивання з гіпсової сухої штукатурки з закла- |
10 |
20 |
|
денням швів |
|
|
21 |
Пінобетон автоклавний (без швів) |
100 |
1960 |
22 |
Пінобетон неавтоклавний |
100 |
196 |
23 |
Пінополістирол |
50-100 |
79 |
24 |
Піноскло суцільне (без швів) |
120 |
повітро- |
|
|
|
непрони- |
|
|
|
кно |
25 |
Плити мінераловатні тверді |
50 |
2 |
26 |
Руберойд |
1,5 |
Повітро- |
|
|
|
непрони- |
|
|
|
кне |
27 |
Толь |
1,5 |
490 |
28 |
Фанера клеєна (без швів) |
3-4 |
2940 |
29 |
Шлакобетон суцільний (без швів) |
100 |
14 |
30 |
Штукатурка цементно-піщаним розчином по ка- |
15 |
373 |
|
м'яній чи цегельній кладці |
|
|
31 |
Штукатурка вапняна по кам'яній чи цегельній |
15 |
142 |
|
кладці |
|
|
32 |
Штукатурка вапняно-гіпсова по дереву (по драні) |
20 |
17 |
33 |
Керамзитобетон щільністю 900 кг/м3 |
250-400 |
13-17 |
34 |
Керамзитобетон щільністю 1000 кг/м3 |
250-400 |
53-80 |
35 |
Керамзитобетон щільністю 1100-1300 кг/м3 |
250-450 |
390-590 |
36 |
Шлакобетон щільністю 1500 кг/м3 |
250-400 |
0,3 |
Пр и м і т к а
1.Для кладок з цегли і каменів з розшивкою швів на зовнішній поверхні, опір повітропроникненню необхідно збільшувати на 20 (м2 година Па/кг).
2.Опір повітропроникненню повітряних прошарків і шарів огороджувальної конструкції, із сипучих (шлаку, керамзиту, пемзи і т.п.), пухких і волокнистих (мінеральної вати, соломи, стружки і т.п.) матеріалів необхідно приймати рівним нулю не залежно від товщини шару.
72
Додаток Л |
|
Тиск (максимальний тиск) насиченої водяної пари |
Таблиця Л.1 |
Е в мм рт. ст. для різних температур при РБ = 755 мм рт. ст.
Для температур від 0 °С до –45 °С (над кригою)
73

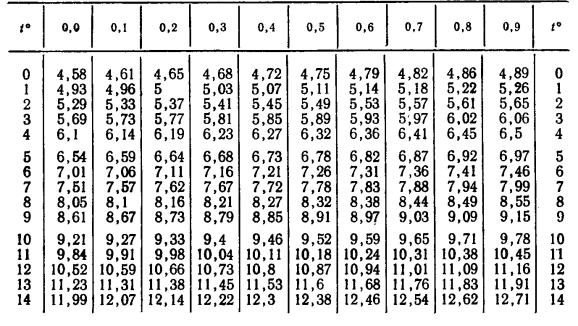

Для температур від 0 °С до +50 °С

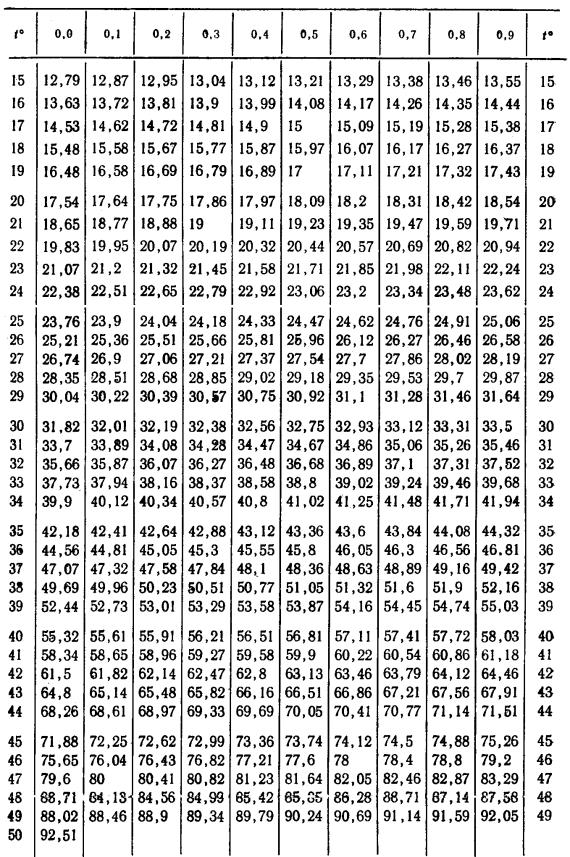

Продовження табл. Л.1
74
П р и м і т к а. Значення які приведені в таблицях взяті з книги: LandoltBornstein, Physicalich – chemische – Tabellen. Т. II. Берлін, 1923.
75
|
Додаток М |
|
|
Опір паропроникненню листових матеріалів |
|
|
|
і тонких шарів пароізоляції |
|
Таблиця М.1 |
|
№ |
Матеріал |
Тов- |
Опір паропро- |
|
|
щина |
никненню, |
|
|
шару, |
(м година Па / |
|
|
мм |
мг) |
1 |
Картон звичайний |
1,3 |
0,016 |
2 |
Листи азбестоцементні |
6 |
0,3 |
3 |
Листи гіпсові обшивальні (суха штукатурка) |
10 |
0,12 |
4 |
Листи деревоволокнисті тверді |
10 |
0,11 |
5 |
Листи деревоволокнисті м'які |
12,5 |
0,05 |
6 |
Фарбування гарячим бітумом за один раз |
2 |
0,3 |
7 |
Фарбування гарячим бітумом за два рази |
4 |
0,48 |
8 |
Фарбування фарбою на олії за два рази з попе- |
- |
0,64 |
|
редньою шпаклівкою і ґрунтовкою |
|
|
9 |
Фарбування емалевою фарбою |
- |
0,48 |
10 |
Покриття ізольною мастикою за один раз |
2 |
0,6 |
11 |
Покриття битумно-кукерсольною мастикою за |
1 |
0,64 |
|
один раз |
|
|
12 |
Покриття битумно-кукерсольною мастикою за |
2 |
1,1 |
|
два рази |
|
|
13 |
Пергамін покрівельний |
0,4 |
0,33 |
14 |
Поліетиленова плівка |
0,16 |
7,3 |
15 |
Руберойд |
1,5 |
1,1 |
16 |
Толь покрівельна |
1,9 |
0,4 |
17 |
Фанера клеєна трьохшарова |
3 |
0,15 |
76
Додаток Н
Мінімально допустиме значення опору теплопередачі огороджувальної конструкції житлових та громадських
будинків Rq min, м2·°С/Вт
Таблиця Н.1
№ |
Вид огороджувальної |
Значення Rq min для температурної зони |
|
||||
поз. |
конструкції |
I |
II |
III |
IV |
|
|
1 |
Зовнішні стіни |
2,8 |
2,5 |
2,2 |
2,0 |
|
|
2a* |
Покриття й перекриття |
4,95 |
4,5 |
3,9 |
3,3 |
|
|
2б |
неопалюваних горищ |
3,3 |
3,0 |
2,6 |
2,2 |
|
|
3 |
Перекриття над проїздами та |
|
|
|
|
|
|
|
холодними підвалами, що |
3,5 |
3,3 |
3,0 |
2,5 |
|
|
|
межують із холодним повітрям |
|
|
|
|
|
|
4 |
Перекриття |
над неопалювани- |
|
|
|
|
|
|
ми підвалами, що розташовані |
2,8 |
2,6 |
2,2 |
2,0 |
|
|
|
вище рівня землі |
|
|
|
|
|
|
5a* |
Перекриття |
над неопалювани- |
3,75 |
3,45 |
3,0 |
2,7 |
|
5б |
ми підвалами, що розташовані |
2,5 |
2,3 |
2,0 |
1,8 |
|
|
|
нижче рівня землі |
|
|
|
|
|
|
6a* |
Вікна, балконні двері, вітрини, |
0,6 |
0,56 |
0,5 |
0,45 |
|
|
6б |
вітражі, світлопрозорі фасади |
0,5 |
0,5 |
0,5 |
0,45 |
|
|
7 |
Вхідні двері в багатоквартирні |
|
|
|
|
|
|
|
житлові будинки та в громад- |
0,44 |
0,41 |
0,39 |
0,32 |
|
|
|
ські будинки |
|
|
|
|
|
|
8 |
Вхідні двері в малоповерхові |
|
|
|
|
|
|
|
будинки та в квартири, що роз- |
0,6 |
0,56 |
0,54 |
0,45 |
|
|
|
ташовані на перших поверхах |
|
|
|
|
|
|
|
багатоповерхових будинків |
|
|
|
|
|
|
9 |
Вхідні двері в квартири, що |
|
|
|
|
|
|
|
розташовані |
вище першого |
0,25 |
0,25 |
0,25 |
0,25 |
|
|
поверху |
|
|
|
|
|
|
* Для будинків садибного типу і будинків до чотирьох поверхів включно
77
Допустима за санітарно-гігієнічними вимогами різниця між температурою внутрішнього повітря і приведеною температурою внутрішньої поверхні ого-
роджувальної конструкції ∆tсг, °С |
|
Таблиця Н.2 |
||||
Призначення |
Вид огороджувальної конструкції |
|||||
Стіни |
Покриття |
Перекриття |
||||
будинку |
(зовнішні, |
та перекриття |
над проїздами |
|||
|
|
|
|
внутрішні) |
горищ |
та підвалами |
Житлові будинки, |
|
|
|
|||
дитячи |
установи, |
4,0 |
3,0 |
2,0 |
||
школи, інтернати |
|
|
|
|||
Громадські |
буди- |
|
|
|
||
нки, крім зазначе- |
5,0 |
4,0 |
|
|||
них вище, адміні- |
|
|||||
стративні та побу- |
|
|
|
|||
тові, |
за вийнятком |
|
|
|
||
приміщень з воло- |
|
|
|
|||
гим |
та |
мокрим |
|
|
|
|
режимом експлуа- |
|
|
|
|||
тації |
|
|
|
|
|
|
Виробничі будин- |
|
|
|
|||
ки з сухим та но- |
|
|
2,5 |
|||
рмальним |
режи- |
7,0 |
5,0 |
|||
мом експлуатації |
|
|
|
|||
Виробничі будин- |
|
|
|
|||
ки з |
вологим та |
tв - tр |
0,8(tв - tр) |
|
||
мокрим режимом |
|
|
|
|||
експлуатації |
|
|
|
|
||
Виробничі будин- |
|
|
|
|||
ки з |
надлишками |
12 |
12 |
|
||
тепла |
|
|
|
|
|
|
(більше 23 Вт/м2) |
|
|
|
|||
Примітка. tв – температура у приміщенні, tр – точка роси, °С |
|
|||||
78
Додаток О
|
|
|
Таблиця О.1 |
Висота будівлі, |
Коефіцієнт βν залежно від характеристики місцевості |
||
hi,м |
|
|
|
А |
В |
С |
|
≤5 |
0,75 |
0,50 |
0,40 |
10 |
1,00 |
0,65 |
0,40 |
20 |
1,25 |
0,85 |
0,55 |
40 |
1,50 |
1,10 |
0,80 |
60 |
1,70 |
1,30 |
1,00 |
80 |
1,85 |
1,45 |
1,15 |
100 |
2,00 |
1,60 |
1,25 |
150 |
2,25 |
1,90 |
1,55 |
200 |
2,45 |
2,10 |
1,80 |
250 |
2,65 |
2,30 |
2,00 |
300 |
2,75 |
2,50 |
2,20 |
350 |
2,75 |
2,75 |
2,35 |
Примітка 1. А - відкрите узбережжя моря,озера,водосховища,поле.
В – територія, лісовий масив тощо з рівномірно розташованими перешкодами заввишки понад 10 м.
С - місцевість з розташованими будинками заввишки понад 25 м.
Примітка 2. Споруда вважається розташованою на місцевості даного типу, якщо ця місцевість є незмінною з навітряного боку споруди на відстань до 30h при висоті споруди до 60 м та 2 км – при більшій висоті будівлі.
79
Додаток П
Термічний опір замкнутого повітряного прошарку, м2·°С/Вт, залежно від розміщення в конструкції
|
|
|
|
Таблиця П.1 |
|
Товщина |
|
Розміщення прошарку |
|
|
|
повітряного |
горизонтальне |
при потоці |
горизонтальне |
|
при потоці |
прошарку, м |
тепла знизу вгору та |
тепла згори донизу |
|||
|
вертикальне |
|
|
|
|
|
Середня температура |
повітря у прошарку |
|||
|
≥0 °С |
<0 °С |
≥0 °С |
|
<0 °С |
0,01 |
0,13 |
0,15 |
0,14 |
|
0,15 |
0,02 |
0,14 |
0,15 |
0,15 |
|
0,19 |
0,03 |
0,14 |
0,16 |
0,16 |
|
0,21 |
0,05 |
0,14 |
0,17 |
0,17 |
|
0,22 |
0,1 |
0,15 |
0,18 |
0,18 |
|
0,23 |
0,15 |
0,15 |
0,18 |
0,19 |
|
0,24 |
0,2 – 0,3 |
0,15 |
0,19 |
0,19 |
|
0,24 |
