Підлога
Конструктивне рішення підлоги безпосередньо відповідає призначенню приміщень і залежить від пропонованих до нього звуко-, тепло- і влагоізоляційних вимог. При виборі конструкцій ураховується режим експлуатації, архітектура інтер'єра.
4.Теплотехнічний розрахунок зовнішньої стіни
Задамося конструкцією зовнішньої стіни (рис. 1) та виберемо вихідні дані до розрахунку.
Рисунок 1 Конструкція зовнішньої стіни
Вихідні дані.
Район будівництва: м. Яремча
Температурна зона - II
Режим вологості приміщення: нормальний – Б
1 – зовнішня штукатурка – цементно-пісчаний розчин =1800 кг/м3, товщиною 0,02 м, =0,76 Вт/м.
2- утеплювач – жорсткі мінераловатні плити на синтетичних сполуках =80 кг/м3, =0,045 Вт/м.С.
3- кладка з силікатної цегли на цементно-пісчаний розчині, товщиною 0,38 м =1800 кг/м3, =0,87 Вт/м.С.
Місто Яремча згідно з ДБН В.2.6-31:2006 відноситься до другої кліматичної зони з кількістю градусо-діб опалювального періоду 3001 – 3500. Мінімально допустиме значення опору теплопередачі зовнішньої стіни для II температурної зони Rq min= 2,5 м2·К/Вт.
Для опалювальних будинків обов'язково виконання умов
де RΣпр – сумарний опір теплопередачі непрозорої конструкції, що обгороджує, м2·К/Вт розраховується по формулі:
де: в – коефіцієнт тепловіддачі внутрішньої поверхні зовнішньої стіни, приймаємо рівний 8,7 Вт/м2∙С ;
н – коефіцієнт тепловіддачі для зимових умов поверхні зовнішньої стіни приймаємо рівним 23,0 Вт/м2∙С ;
- коефіцієнт теплопровідності ;
- товщина шару, м.
м20С/Вт,
звідки 3 = 0,085 м.
Отже, для забезпечення нормативних параметрів мікроклімату приміщень товщина утеплювача із жорстких мінераловатних плит повинна бути не меншою ніж 0,09 м. Приймаємо – 0,1 м.
Теплотехнічний розрахунок горищного перекриття
Мінімально допустиме значення опору теплопередачі горищного перекриття для II температурної зони Rq min= 3,0 м2·К/Вт.
Задамося конструкцією горищного перекриття (рис. 2) та виберемо вихідні дані до розрахунку.
Рисунок 2 Конструкція горищного перекриття
1 – плита збірна залізобетонна багатопустотна =2500 кг/м3, товщиною 0,22 м, =2,04 Вт/м.
2- утеплювач – жорсткі мінераловатні плити на синтетичних сполуках =110 кг/м3, =0,047 Вт/м.С.
3- стяжка з цементно-пісчаного розчину, товщиною 0,03 м =1600 кг/м3, =0,81 Вт/м.С.
м20С/Вт,
звідки 3 = 0,127 м.
Отже, для забезпечення нормативних параметрів мікроклімату приміщень товщина утеплювача із жорстких мінераловатних плит повинна бути не меншою ніж 0,13 м. Приймаємо – 0,15 м.
5.Розрахунок звукоізоляції стіни
Оцінка звукоізолюючих вертикальних огороджувальних конструкцій будівель (стін та перегородок) виконується на основі СНиП II-12-77 .
в – поправка
а)
б)
Рисунок 3. Графік для визначення координат точки В
Визначити звукоізолюючу здатність повітряного шуму міжкімнатної стіни великопанельного житлового будинку із залізобетону питомою вагою γ0=1800 кг/м3, товщиною h = 380 мм = 0,38 м.
Основна розрахункова формула: Iв = 50 + в ≥ Iвн
Iвн – нормативний індекс ізоляції повітряного шуму в дБ між сходовими клітками, який дорівнює для житлових будинків Iвн= 50 дБ.
Визначаємо поверхневу щільність міжкімнатної стіни:
m=1800 · 0,38=684 кг/м2
За рисунком 3”а” при γ0=1800 кг/м3 та при h=0,38 м визначаємо ƒв=240 Гц.
За рисунком 3”б” при m=684 кг/м2 визначаємо Rв=47 дБ.
відкладемо значення абсциси ƒв=260 Гц та значення ординати, яка дорівнює Rв = 39 дБ. На їх перетині отримаємо точку В. Місце розташування точок А, С та D отримаємо за методикою, описаною вище. Отримаємо рисунок 4.

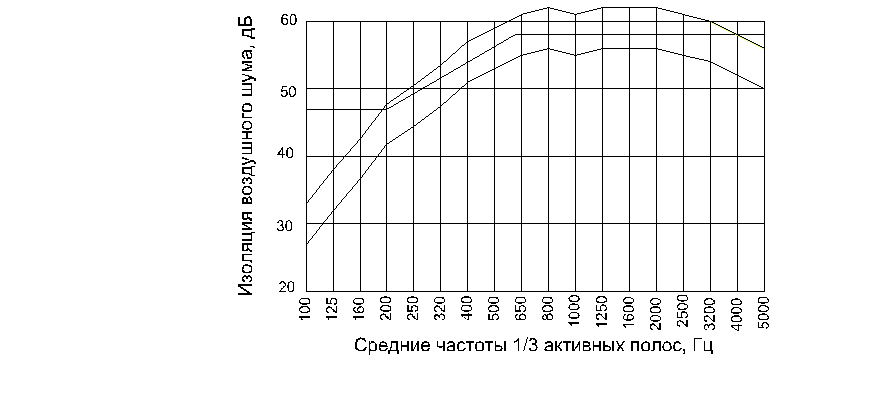

Рисунок 4. Нормативна, фактична та зміщена нормативна частотна
характеристики ізоляції повітряного шуму огороджувальної конструкції
Записуємо в розрахункову таблицю 1 для кожної частоти в октавних смуг в межах 100 – 5000 Гц розрахункові та нормативні значення звукоізоляції в дБ. Після цього визначаємо несприятливі відхилення.
Таблиця 1- Розрахункова таблиця
Частота, Гц |
Розрахункове значення звукоізоляції, дБ
|
Нормативні значення звукоізоляції, дБ
|
Відхилення розрахункових значень від нормативних, дБ
|
Значення звукоізоляції нормативної кривої зміщеної на 2 дБ
|
Відхилення розрахункових значень від зміщених нормативних значень звукоізоляції, дБ
|
100 125 160 200 250 320 400 500 630 800 1000 1250 1600 2000 2500 3200 4000 5000 |
47 47 47 47 47,5 50 52 55 59 60 60 60 60 60 60 60 60 |
27 32 37 42 45 48 51 53 55 56 56 56 56 56 55 54 52 50 |
20 15 10 5 2,5 2 1 2 4 4 5 4 4 4 5 6 8 10 |
33,5 38,5 43,5 48,5 51,5 54,5 57,5 59,5 61,5 62,5 61,5 62,5 62,5 62,5 61,5 60,5 58,5 56,5 |
0 0 0 -1,5 -4 -4,5 -5,5 -4,5 -2,5 -2,5 -1,5 -2,5 -2,5 -2,5 -1,5 -0,5 0 0 |
Підсумок |
[-∑]=[-111,5] |
|
[-∑]=[-36] |
Підсумок несприятливих відхилень[-∑]=[-111,5]. Тоді середнє несприятливе відхилення дорівнює: >[-2].
Зміщуємо нормативну частотну характеристику вверх на 6,5 дБ.
Після цього середнє несприятливе відхилення дорівнюватиме: <[-2], максимальне відхилення складає. Тоді, підсумуємо отримані дані в основну розрахункову формулу:
Iв=(50+6,5)=48 дБ >Iвн=50 дБ.
Нерівність виконана.
Висновок: міжкімнатна стіна товщиною 380мм у житловому будинку з цегли забезпечує ізоляцію від повітряного шуму.
