Тема 3.2 Проектирование органов управления
3.2.1 Классификация и общие инженерно-психологические требования к органам управления
3.2.1.1. Классификация органов управления
Органы управления в системе «Человек-машина» используются для решения следующих задач:
– ввода командной (цифровой и логической) информации;
– установки требуемых режимов работы;
– регулировки различных параметров;
– вызова информации для контроля и т.п.
Для решения этих задач используются различные типы органов управления, которые могут быть классифицированыпо ряду признаков (рис. 15.1). /Pict 15-01/
По назначению органы управления делятся на органы управления для ввода информации, установки режимов и регулировки.
По характеру движений, выполняемых человеком, различают:
Органы управления, требующие разовых движений: включения, выключения или переключения (нажатие кнопки, перемещение рычага, поворот ручки). Движения в этом случае простые, но они состоят из большого количества микродвижений пальцев.
Органы управления, требующие повторяющихся движений: вращательных, нажимных, ударных (работа на клавиатуре ЭВМ). Значительную роль здесь играет темп движений.
Органы управления, требующие дозированных точных движений, например, для настройки и установки параметров. Движения при этом дозируются по силовым, пространственным и временным параметрам.
По характеру использования оператором органы управления делятся на:
– оперативные (основные) – используемые постоянно для управления: ввода управляющей и командной информации, установки режимов работы, регулирования параметров системы;

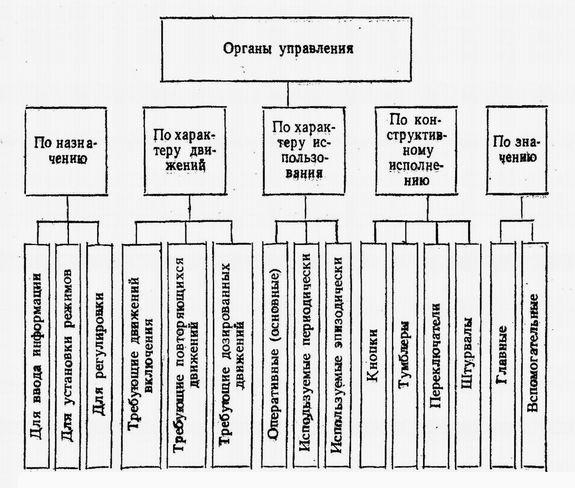

Рис. 15.1 Классификация органов управления
– используемые периодически – связанные с включением и выключением аппаратуры, периодическим контролем ее работоспособности и выполнением других операций, не требующих высокой скорости управляющих действий;
– используемые эпизодически – связанные с настройкой основной аппаратуры и регулировкой вспомогательного оборудования, регламентными работами и выполнением других эпизодических операций.
По конструктивному исполнению органы управления делятся на:
– кнопки;
– клавиши;
– тумблеры;
– переключатели;
– штурвалы и т. п.
По значению (важности) органы управления делятся на главные и вспомогательные.
Общие инженерно-психологические требования к органам управления
Независимо от типа и характера применяемых органов управления при их выборе и проектировании необходимо учитывать целый ряд общих инженерно-психологических требований. Основными из них являются следующие:
Расположение органов управления должно осуществляться с учетом принципа экономии движений. Это означает, что их количество и траектории движений должны быть сведены до минимума; сами движения должны быть простыми и ритмичными; каждое движение должно заканчиваться в положении, удобном для начала следующего движения; предыдущие и последующие движения должны быть плавно связаны; работу, выполняемую оператором, по возможности следует распределить между обеими руками. При размещении органов управления следует учитывать также зоны досягаемости рук человека.
П
ри установке органов управления необходимо учитывать привычные для человека стереотипы движений.Положениям «Пуск», «Включено», «Увеличение», «Подъем», «Открытие» или движениям «Вверх», «Вперед», «Вправо» должны соответствовать перемещения рычагов вверх, от себя, вправо, повороты ручек по часовой стрелке, а для кнопок – нажатие верхних, передних или правых кнопок. Для органов ножного управления установлены следующие соответствия: при нажатии педали – «Включено», «Увеличение»; при отпускании педали – «Выключено», «Уменьшение» (рис. 15.2). Pict 15-02/
Рис. 15.2 Движение органов управления, соответствующее положениям «Включено», «Увеличение», «Пуск»
Органы управления должны обладать достаточным сопротивлением, чтобы уменьшать возможность случайного включения их под тяжестью руки или ноги. Кроме того, необходимо иметь в виду, что ощущение усилия человеком важно для регулирования его движений. Для органов управления, требующих единичного приложения усилия в течение короткого времени, рациональным максимальным сопротивлением является половина допустимого усилия, развиваемого оператором. Когда сидящий оператор должен прикладывать к органу управления силу большую 2–3кГ, необходимо обеспечивать для него соответствующую опору, например спинку при движении органа управления «от себя» и подножку для движения «на себя».
При выборе и установке органов управления следует предусмотреть меры по исключению случайного или несвоевременного срабатывания тех органов, которые связаны с возможностью возникновения аварийной ситуации. Такие органы управления должны обеспечиваться блокировкой или сигнализацией (световой или звуковой), включаемой при запрещении работы с ними.
Для облегчения управления, уменьшения ошибок и времени поиска нужных органов управления необходимо использовать различные способы их кодирования. Одним из наиболее используемых способов является кодирование с
помощью пояснительных надписей (табл. 15.1). /Pict 15-03/
Надпись указывает назначение органа управления и дает информацию о регулируемом параметре. Надпись может выполняться или на самом органе управления, или же рядом с ним. Надпись должна быть короткой и содержать только общепринятые сокращения. Специальные термины могут применяться только в том случае, когда они известны всем операторам. Абстрактные символы, требующие специальной тренировки, использовать не рекомендуется. Допустимы общепринятые символы типа +, – и т.п. В качестве дополнительных способов кодирования органов управления может использоваться кодирование формой и цветом. Кодирование формой наиболее целесообразно применять в том случае, когда оператор не имеет возможности визуально различать разные органы управления, а должен действовать, опираясь только на осязательный контроль. Кодирование цветом наиболее эффективно в сочетании с другими методами.
Таблица 15.1 Рекомендации по выполнению надписей на органах управления
С помощью цвета удобно проводить группировку однотипных органов управления в случае их большого количества на пульте оператора. Кроме того, с помощью цвета выделяются органы управления, выполняющие разнотипные функции. Так, например, зеленый цвет используется для включающих органов управления, красный – для отключающих.
