Укороченные антенны — диполь и EFHWA

антенны, тем сильнее их влияние. Или, другими словами, чем ближе находятся они к центру антенны, тем требуется меньшая их индуктивность для дости­ жения такого же коэффициента укоро­ чения антенны — отношения длины полноразмерного диполя к физической длине укороченной антенны. Казалось бы, что с этой точки зрения катушки целесообразно располагать ближе к центру антенны. Но от того, где они находятся, зависит и полоса пропуска­ ния антенны — она сужается при их перемещении к центру антенны.

Недостаток этого метода укороче­ ния антенны — неизбежные некоторые дополнительные потери в этих катуш­ ках. Чем выше их добротность, тем эти потери меньше, поэтому здесь следует соблюдать известные рекомендации по изготовлению высокодобротных кату­ шек для выходных каскадов ламповых усилителей мощности передатчиков. Во-первых, они должны иметь большой диаметр (не менее 5 см). Во-вторых, намотка на катушке не сплошная, а с некоторым шагом И в-третьих, диа­ метр провода катушки не менее 2 мм при мощности передатчика 100 и более ватт.

Для расчета индуктивности удли­ няющих катушек есть довольно гро­ моздкая формула, которая, правда, не содержит ничего сложнее четырех арифметических действий и натураль­ ных логарифмов. Но пользоваться ей неудобно. По графикам, приведенным на рис. 2 (они построены на основе этой формулы [1]), можно определить требуемое индуктивное сопротивление катушек XL в зависимости от коэффици­ ента укорочения антенны и от расстоя­ ния от центра антенны до места распо­ ложения катушки. Коэффициенты уко­ рочения антенны даны в процентах как параметры для серии кривых, а рас­ стояние до места расположения катуш­ ки дано в процентах, считая от центра антенны. Иными словами, расположе­ ние катушек в центре антенны соответ­ ствует нулевому значению, а на краях излучателя — 100 %.

Коэффициент укорочения выбирают исходя из места, имеющегося для ее установки, а место расположения кату­ шек — из конструктивных соображений. По значению индуктивного сопротивле­ ния катушек XL, полученному из рис. 2, рассчитывают их индуктивность.

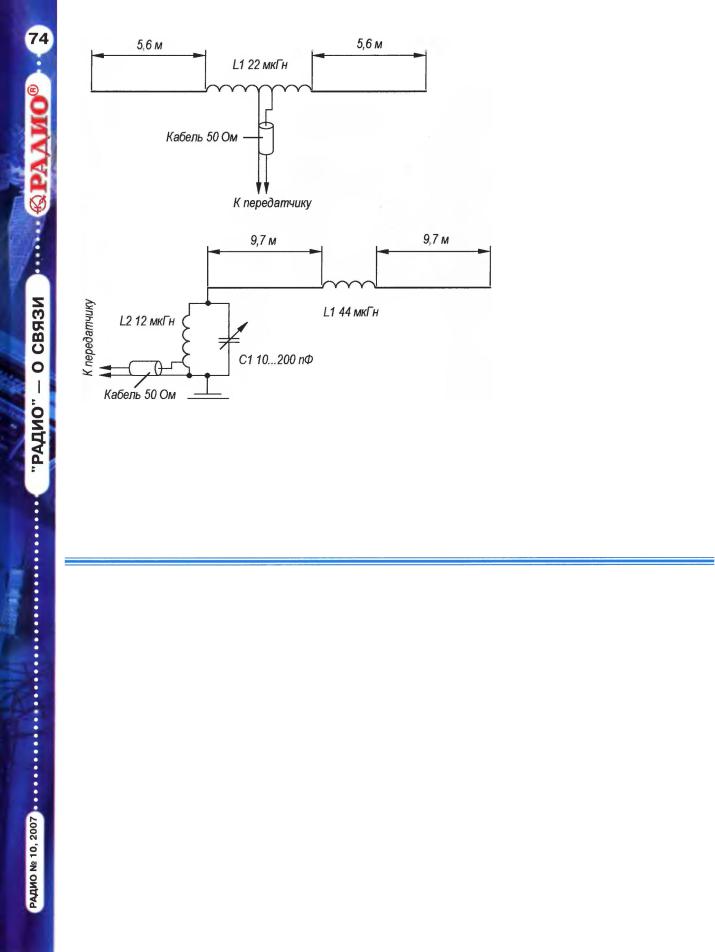

Как пример укорочения в два раза полуволнового диполя на рис. 3 пока­ зана предложенная американским коротковолновиком W0SVM [1] антенна "Shorty Forty" ("Коротышка на Соро­ ковку"). В этой антенне удлиняющие катушки находятся в центре антенны. Для укорочения антенны в два раза (А = 50 %) при таком расположении катушек (В = 0 %) согласно рис. 2 их индуктивное сопротивление должно быть 500 Ом. Поскольку они физически находятся рядом, то их целесообразно объединить в одну катушку с суммар­ ным индуктивным сопротивлением 1000 Ом.

Удлиняющая катушка в этом случае должна иметь индуктивность 22 мкГн. Для ее намотки автор использовал пла­ стиковую сантехническую трубу диаме-

Рис. 3

Рис. 4

провода диаметром 2 мм с шагом 4 мм. Оплетка питающего 50-омного кабеля подключается к середине катушки, а центральный проводник — к второму или третьему витку (определяется по минимуму КСВ), считая от середины катушки

Название антенны EFHWA происхо­ дит от английского "End Fed Half Wave Antenna", т. е. "запитываемая с конца полуволновая антенна". В Европе она больше известна как "антенна Фукса". Используя метод укорочения антенны, описанный выше, ее физическую длину также можно уменьшить до размеров, которые диктуются имеющимся в рас-

поряжении радиолюбителя местом для ее установки. Этот вариант антенны для диапазона 80 метров предложен аме­ риканским радиолюбителем AB1AW [2]. Размеры антенны приведены на рис. 4. В данном случае автор также выбрал укорочение антенны примерно в два раза с расположением катушки в цен­ тре излучателя. Как и у антенны "Shorty Forty", в этом случае индуктивное сопротивление объединенной катушки должно быть также примерно 1000 Ом, но поскольку рабочая частота антенны в два раза ниже, то индуктивность катуш­ ки возрастает до 44 мкГн.

В авторском варианте удлиняющая катушка была намотана на отрезке сты­ ковочного узла дренажной пластиковой трубы диаметром примерно 11,4 см (4,5 дюйма) и длиной 7,6 см. Обмотка (виток к витку) содержала 20 витков провода диаметром 1,6 мм в пластико­ вой изоляции. Узел согласования антенны с 50-омным коаксиальным кабелем — стандартный (см. также [3]).

Укороченные антенны такого типа можно использовать и на высокоча­ стотных диапазонах, где размеры антенны при укорочении их в два раза становятся вполне приемлемыми для их установки, например, на балконе.

ЛИТЕРАТУРА

1. The ARRL Antenna Book. 17th Edition,

1994.

2.Michael Pokia. Shortened End-Fed HalfWave Antenna for 80 Meters. — QST, 2004, May, p. 28-30.

3.Степанов Б. Неумирающая антенна Фукса. — Радио, 2007, № 5, с. 67, 68.

Материал подготовил Б. СТЕПАНОВ

г. Москва

Редактор — С. Некрасов, графика — Б. Степанов
