.docВариант 24.
Задание 1.1.
Построить параллелограмм АВСD со стороной АВ длиной равной a, расположенной на прямой АЕ. Высота параллелограмма CF принадлежит прямой KL. Длина сторон BC и AD равна b. Задачу решить используя способ замены плоскостей проекций.
Исходные данные к задаче смотри в таблице:
|
Координаты точек, мм |
Длина, мм |
||||
|
A |
E |
K |
L |
a |
b |
|
20, 90, 20 |
100, 10, 20 |
50, –, 10 |
110, –, 70 |
80 |
40 |
Задание 1.2.

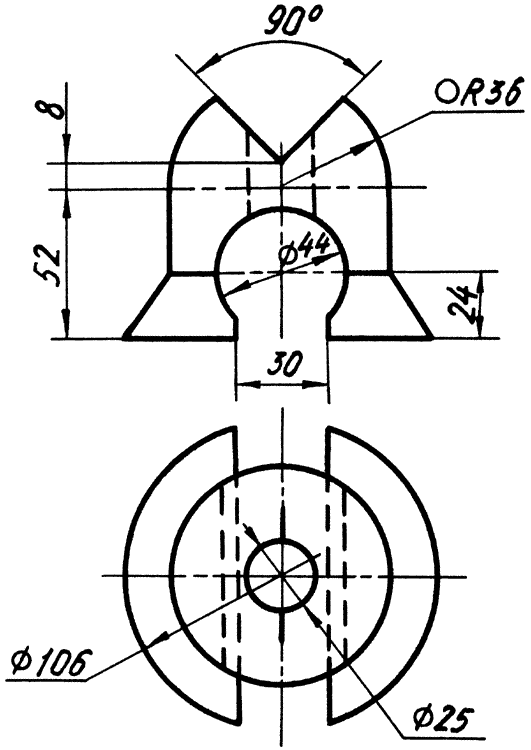

Построить три изображения с определением линий пересечения между заданными поверхностями. Достроить линии пересечения поверхностей на виде сверху. Выполнить фронтальный и профильный разрезы. Нанести размеры. Исходные данные смотри на рисунке.
Задание 2.1.

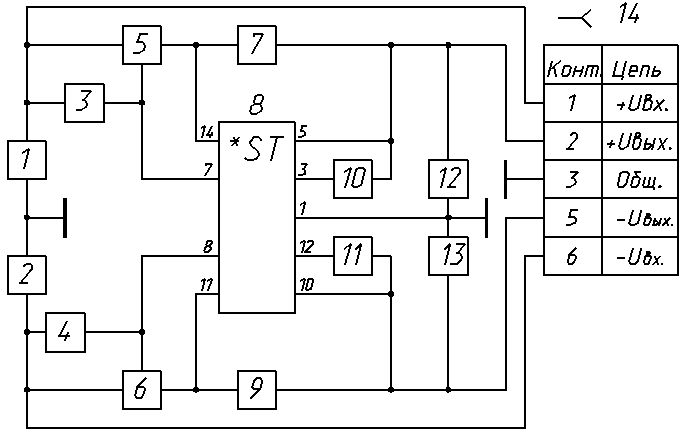

Выполнить изображение схемы электрической принципиальной с позиционным обозначением всех её элементов и перечень элементов к ней.
Исходные данные смотри на рисунке и в таблице:
Список элементов устройства “Стабилизатор”
|
Номер элемента согласно условия |
Наименование |
|
1, 2 |
Конденсатор КМ-6-Н90-1,0мкФ ОЖ0.460.061 ТУ |
|
3, 4 |
Резисторы МЛТ-0,125-75Ом±10% ГОСТ 7113-77 |
|
5 |
Транзистор КТ818А аА0.336.187 ТУ |
|
6 |
Транзистор КТ819А аА0.336.187 ТУ |
|
7, 9 |
Резисторы МЛТ-0,125-10Ом±5% ГОСТ 7113-77 |
|
8 |
Микросхема КР142ЕН15А бК0.348.634 ТУ 3 |
|
10, 11 |
Конденсаторы КМ-6А-Н90-0,01мкФ ОЖ0.460.061 ТУ |
|
12, 13 |
Конденсаторы К-50-6-10мкФ ОЖ0.464.031 ТУ |
|
14 |
Розетка СН054-8/30×9Р-2 бР0.364.006 ТУ |
Задание 2.2.

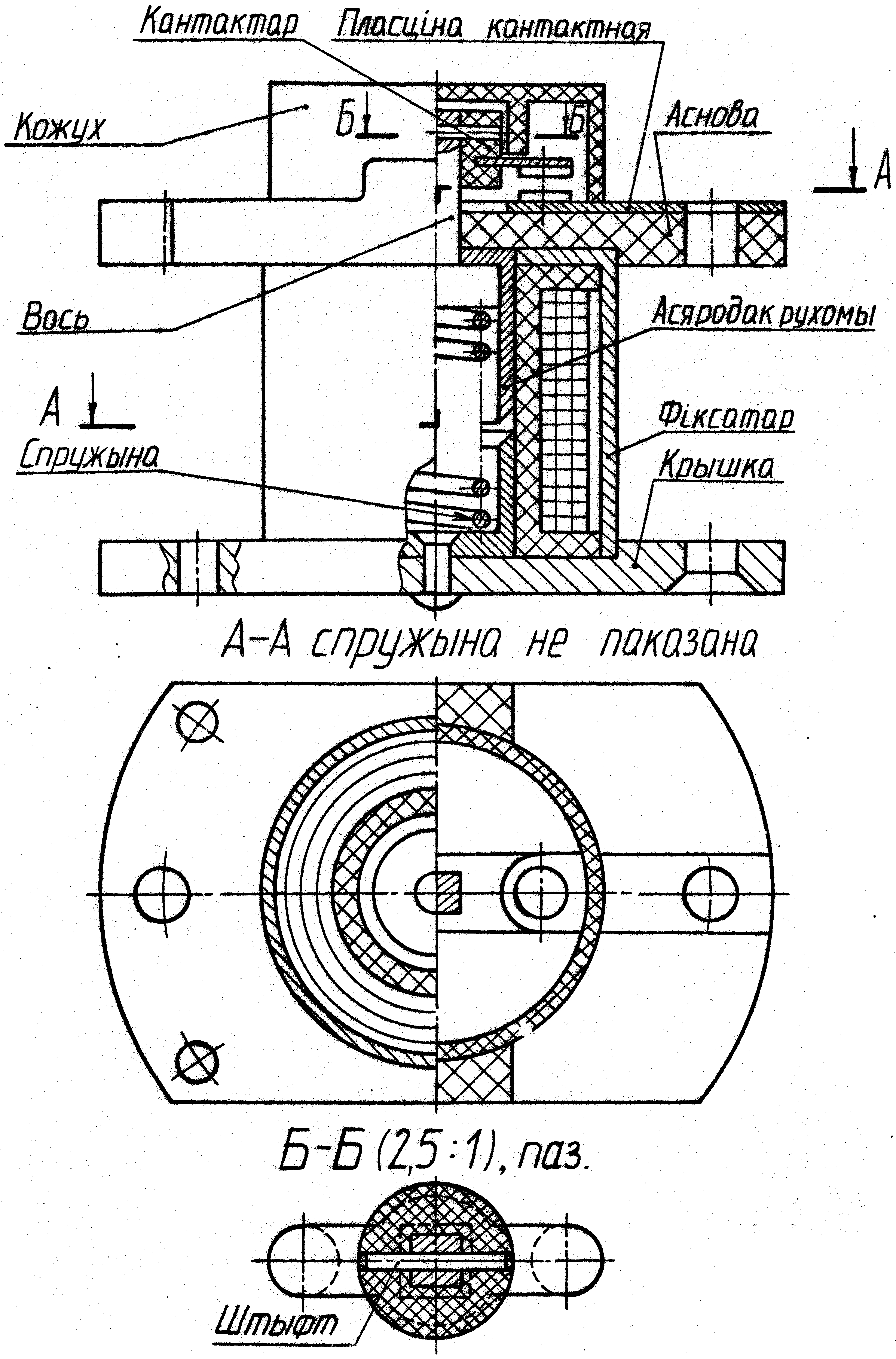

Выполнить чертеж сборочной единицы “Реле электромагнитное” на формате А3:
- перечертить заданные изображения “Реле электромагнитного”;
- подобрать и показать винты по ГОСТ 17475-80 в соединении с шайбами по ГОСТ 11371-78 и гайками по ГОСТ 5916-70, которыми к основе крепится крышка и контактные пластины;
- определить стандарт на штифт и его размеры;
- показать и обозначить соединение кожуха с основой клеем БФ-4.
Составить спецификацию на формате А4.
Примечание: исходные изображения “Реле электромагнитного” выполнены в масштабе 2:1.
Исходные данные смотри на рисунке ниже.
В состав реле электромагнитного входят:
сборочные единицы – крышка, контактор, катушка, пластины контактные;
детали – кожух, основа, ось, сердечник подвижный, пружина, фиксатор;
стандартные изделия (см. выше).
Применяется для коммутации электрических цепей.
Задание 2.3.
Выполнить чертежи деталей сборочной единицы из задания 2.2:
- “Основа” на формате A3. Материал детали – Пресс-материал АГ-4В ГОСТ 20437-75;
- “Ось” на формате А4. Материал детали – Сталь 10 ГОСТ 1050-74.
