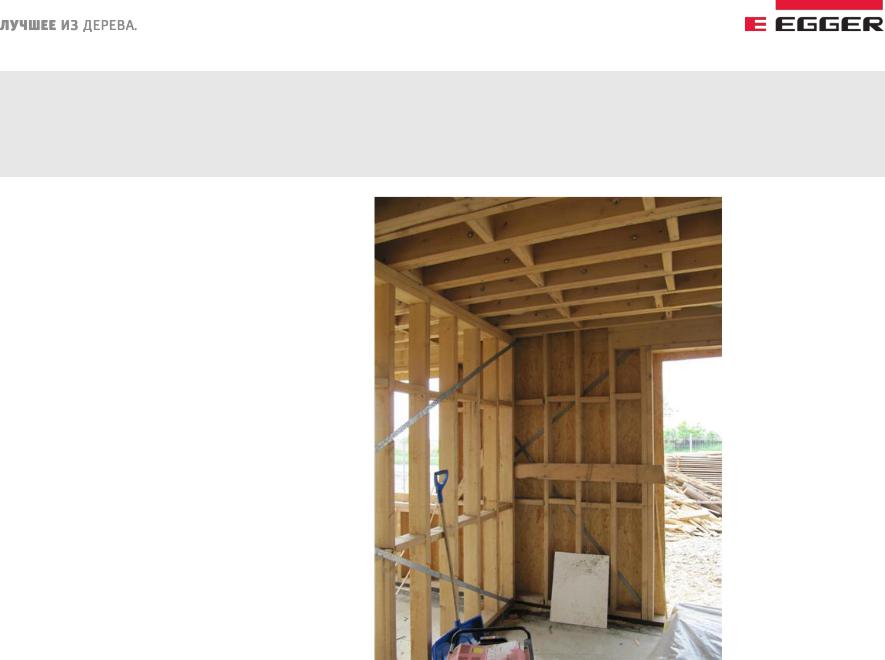

ДЕРЕВЯННОЕ ДОМОСТРОЕНИЕ
...такое, каким Вы хотите его видеть?
51
ОБЫЧНОЕ СТРОИТЕЛЬСТВО |
|
|
T = 20° |
|
|
|
Отопительный сезон |
|
Влажность воздуха |
• |
воздух в помещении |
|
|
влажный – тёплый |
|
• |
воздух на улице |
-10° |
|
сухой – холодный |
|
Проблема: |
|
|
|
Риск образования конденсата на |
|
|
внешнем слое конструкции |
конденсация!
52
БЕЗОПАСНОЕ ДЕРЕВЯННОЕ КАРКАСНОЕ |
|
ДОМОСТРОЕНИЕ |
|
Системное решение с EUROSTRAND® ОСП/3 |
|
Т = 20° |
• Внутренняя сторона: |
|
|
|
Пароизоляция с помощью |
|
EUROSTRAND® ОСП/3 |
Влажность воздуха |
sd 2,0 м |
|
|
|
• Внешняя сторона: |
-10° |
Паропроницаемая твёрдая |
|
изоляционная плита |
|
sd ≤ 0,2 м |
нет конденсации |
|
БЕЗОПАСНАЯ СТРУКТУРА – БЕЗ |
|
СЕПАРАТОРА ВЛАГИ |
53 |
ОБЪЕДИНЕНИЕ В СИСТЕМУ ДЛЯ ДЕРЕВЯННОГО ДОМОСТРОЕНИЯ
с
EUROSTRAND ®
ОСП/3
для:
–крыш
–потолков
–обшивки стен
54

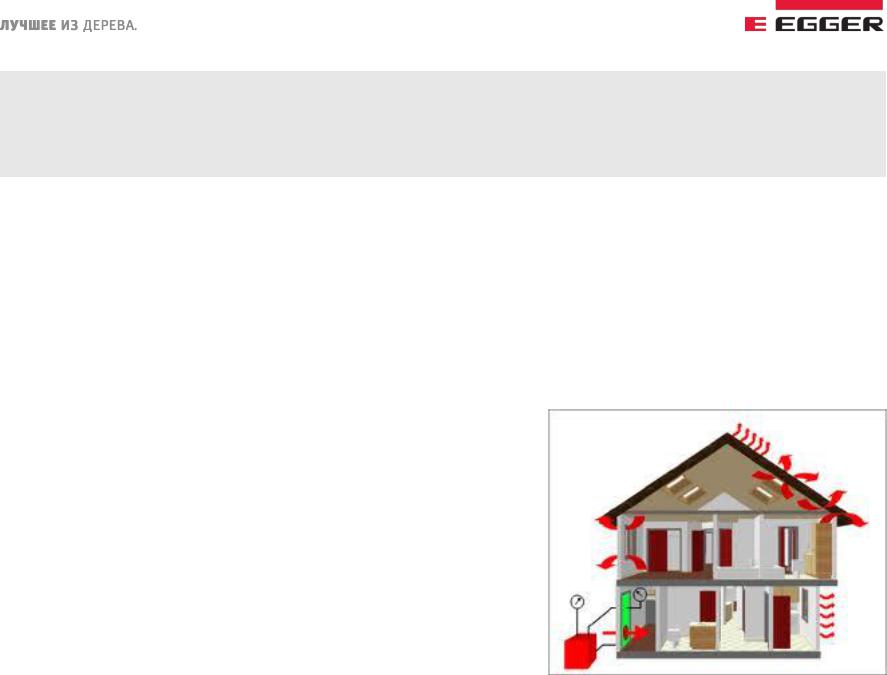

ЭНЕРГОЭФФЕКТИВНОСТЬ
Клиенты оценивают новые здания в соответствии с их энергопотреблением.
Энергоэффективные дома должны также соответствовать требованиям по кратности воздухообмена.
т.е. 1,5 ч-1 для домов с системой вентиляции 0,6 ч-1 в Германии для пассивных домов
Каждой конструкции необходимо иметь:
-ТЕПЛОИЗОЛЯЦИЮ
+ ГЕРМЕТИЧНЫЙ СЛОЙ
ГЕРМЕТИЧНОСТЬ EUROSTRAND® ОСП/3
•Герметичная конструкция необязательно имеет хорошую изоляцию!
•При этом изолирующая конструкция необязательно герметична!
•Воздух легко проникает через
изоляционные материалы, такие как
древесное волокно, минеральная вата.
EUROSTRAND® ОСП/3 – это герметичный слой в строительной конструкции.
Проверено в ходе регулярных тестирований!
56

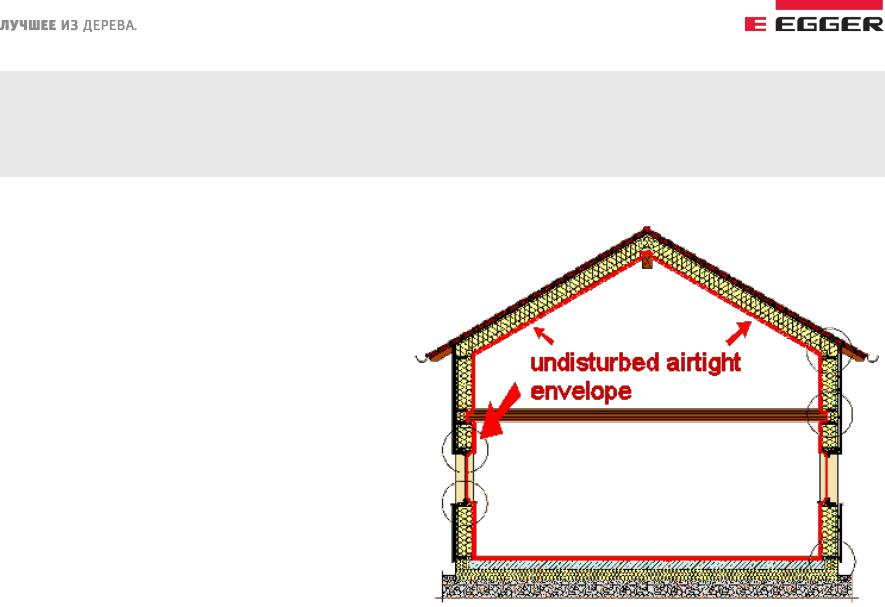

ГЕРМЕТИЧНЫЙ СЛОЙ

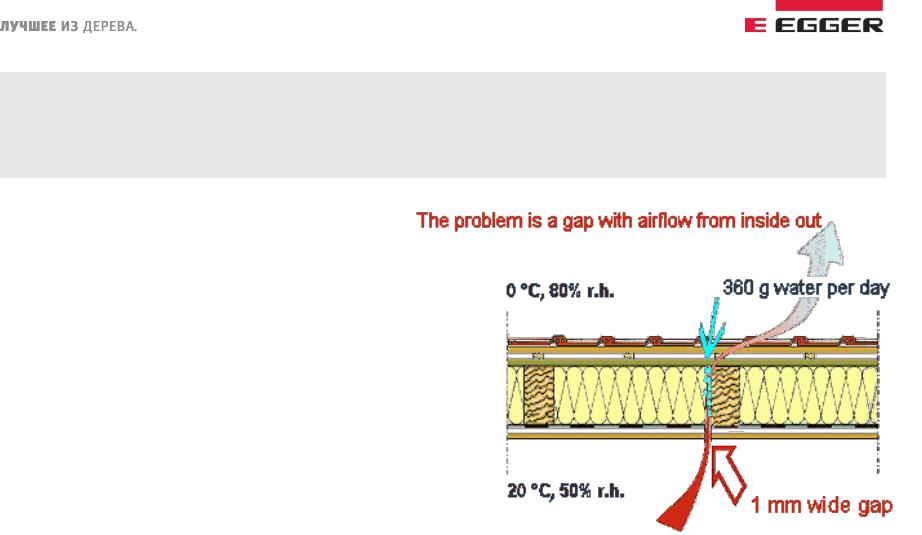

•Герметичность нужна не только для сохранения энергии, но и для предотвращения разрушения конструкции
•Пустоты в конструкции приведут к значительному переносу влажности при конвекции
57
EUROSTRAND® ОСП/3
кроме обеспечения быстрой и простой
укладки имеют
3преимущества:
Защитная обшивка
Герметичный слой
Слой пароизоляции
в одном!
58

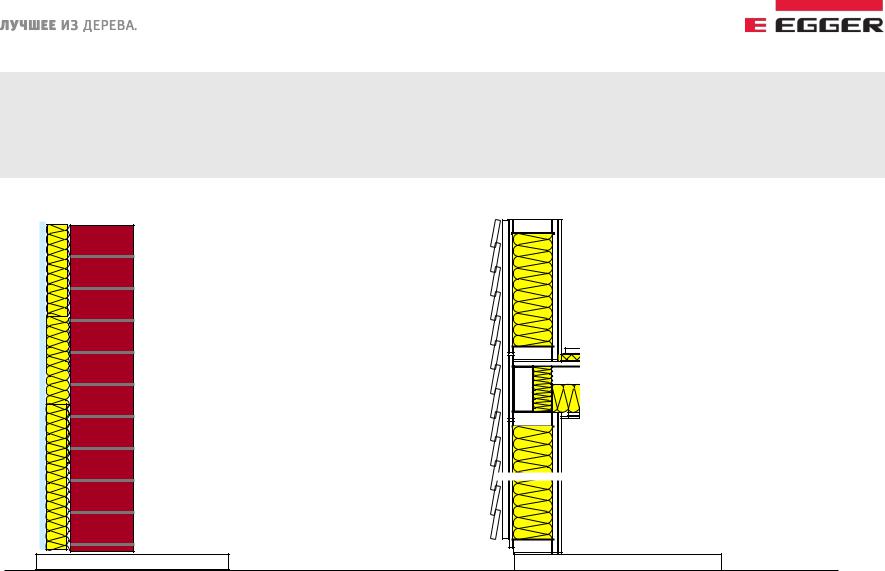

EUROSTRAND® ОСП/3 — ПРЕИМУЩЕСТВА: БОЛЬШЕ МЕСТА |
|
|||
Наружная стена как энергосберегающая конструкция |
|
|||
Кирпичная |
|
Деревянная |
|
|
кладка |
|
каркасная |
|
|
• штукатурка |
2 см |
конструкция |
|
|
|
|
|||
• изоляция |
10 см |
• деревянный фасад 6,0 см |
|
|
• решётка под штукатурку 3,0 см |
|
|||
• кирпичная кладка |
32 см |
|
||
• древесно-волокнистая плита 1,5 см |
||||
• штукатурка |
2 см |
• деревянные стойки (брус)+ изоляция |
||
|
|
18,0 см |
|
|
__________________________ |
• EUROSTRAND® ОСП/3 1,5 см |
|
||
• гипсокартонный лист 1,2 см |
|
|||
|
|
________________________ |
|
|
толщина стены около 46 см |
толщина стены около 32 см |
|
||
Коэффициент теплопроводности 0,22 |
||||
Коэффициент |
|
|||
|
Вт/м К |
|
||
теплопроводности 0,22 Вт/м К |
|
|
||
40 м наружной стены даёт на 5,6 м2 больше площади на |
|
|||
каждом этаже в |
|
|
||
деревянных сооружениях !!! |
59 |
|||
|
||||
EUROSTRAND® ОСП/3 — ПРЕИМУЩЕСТВА: БЕЗОПАСНОСТЬ
Устойчивость деревянных сооружений из ОСП во время землетрясений
• ЭГГЕР принимает участие в Европейской научно-
исследовательской программе
60
