СРАВНЕНИЕ ЗНАЧЕНИЙ ДЛЯ СТАТИЧЕСКОГО РАСЧЁТА
Обшивка стен
Характеристика ОСП/3 в соотв. с нормами EN 300 и ДСП в соотв. с нормами EN 312
EN 13986, табл. 13 и EN 12369-1
|
Единица |
|
|
|
Толщина |
измерения |
11 мм |
11 мм |
|
|
|
|
|
|
Марка |
|
P5 |
ОСП/3 |
|
|
|
|
|
|
Предел прочности при изгибе II |
Н/мм² |
15,0 |
16,40 |
|
|
|
|||
|
|
|
|
|
Предел прочности при изгибе |
|
- |
8,20 |
|
┴ |
Н/мм² |
|||
|
|
|||
|
|
|
|
|
Модуль упругости при изгибе II |
Н/мм² |
3500 |
4930 |
|
|
|
|||
|
|
|
|
|
Модуль упругости при изгибе ┴ |
Н/мм² |
- |
1980 |
|
|
|
|||
|
|
|
|
|
Модуль упругости при сдвиге |
|
960 |
1080 |
|
Gv |
Н/мм² |
|||
|
|
|||
|
|
|
|
|
Прочность при растяжении II |
Н/мм² |
9,40 |
9,40 |
|
|
|
|||
|
|
|
|
|
Прочность при растяжении ┴ |
Н/мм² |
- |
7,00 |
|
|
|
|||
|
|
|
|
эффективность на 40%
больше
для основной оси
41
СРАВНЕНИЕ ЗНАЧЕНИЙ ДЛЯ РАСЧЁТА
Несущее перекрытие
• Характеристика ОСП/3 в соотв. с нормами EN 300 и ДСП в соотв. с нормами EN 312
EN 13986, табл. 13 и EN 12369-1
|
Единица |
|
|
|
|
Толщина |
измерения |
22 мм |
22 мм |
|
|
|
|
|
|
|
|
Марка |
|
P5 |
ОСП/3 |
|
|
|
|
|
|
|
|
Предел прочности при изгибе |
Н/мм² |
13,3 |
14,8 |
эффективность |
|
II |
|||||
|
|
|
|||
|
|
|
|
на 60% |
|
Предел прочности при изгибе |
|
- |
8,20 |
||
┴ |
Н/мм² |
больше |
|||
|
|
||||
|
|
|
|
||
Модуль упругости при изгибе |
|
3000 |
4930 |
для |
|
II |
Н/мм² |
||||
|
|
основной оси |
|||
|
|
|
|
||
Модуль упругости при изгибе |
|
- |
1980 |
||
|
|
||||
┴ |
Н/мм² |
|
|||
|
|
|
|||
|
|
|
|
|
|
Модуль упругости при сдвиге |
|
860 |
1080 |
|
|
Gv |
Н/мм² |
|
|||
|
|
|
|||
|
|
|
|
|
|
Прочность при растяжении II |
Н/мм² |
7,4 |
9,0 |
|
|
|
|
|
|||
|
|
|
|
|
|
Прочность при растяжении ┴ |
Н/мм² |
- |
7,0 |
|
|
|
|
|
|||
|
|
|
|
|
42
ПРЕИМУЩЕСТВА ОСП/3 В СРАВНЕНИИ С ДСП P5
Преимущества за счёт меньшего веса и более высокой жёсткости пола из ОСП
более быстрая укладка
меньше прогибов
ПРИМЕР: несущее перекрытие:

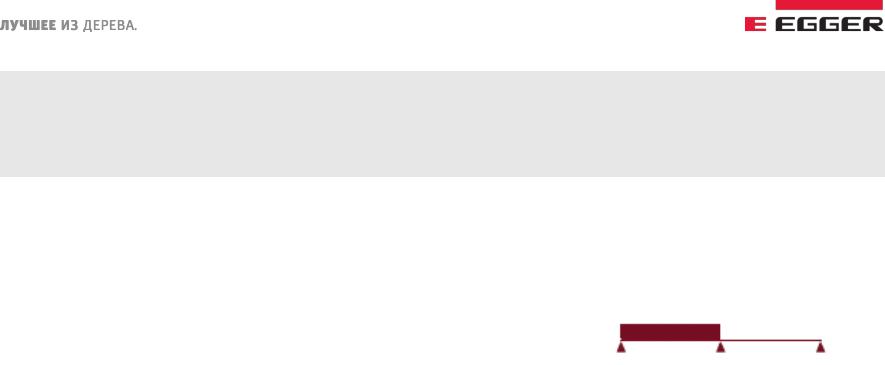

Предельное отклонение: l/300 – несущая конструкция из двух полей длина пролёта = 62,5 см толщина плиты = 18 или 22 мм
нагрузка (общая) = 2,80 кН/м² для жилых помещений, категория нагрузки
А
|
|
|
|
18 мм |
22 мм |
EUROSTRAND ® ОСП/3 в соотв. с EN 300 3,56 кН/м² |
6,37 кН/м² |
|
ДСП P5 EN 312 |
2,35 кН/м² |
4,35 кН/м² |
|
|
|
43
EUROSTRAND® ОСП/3 ШПУНТОВАННЫЕ
Несущее перекрытие

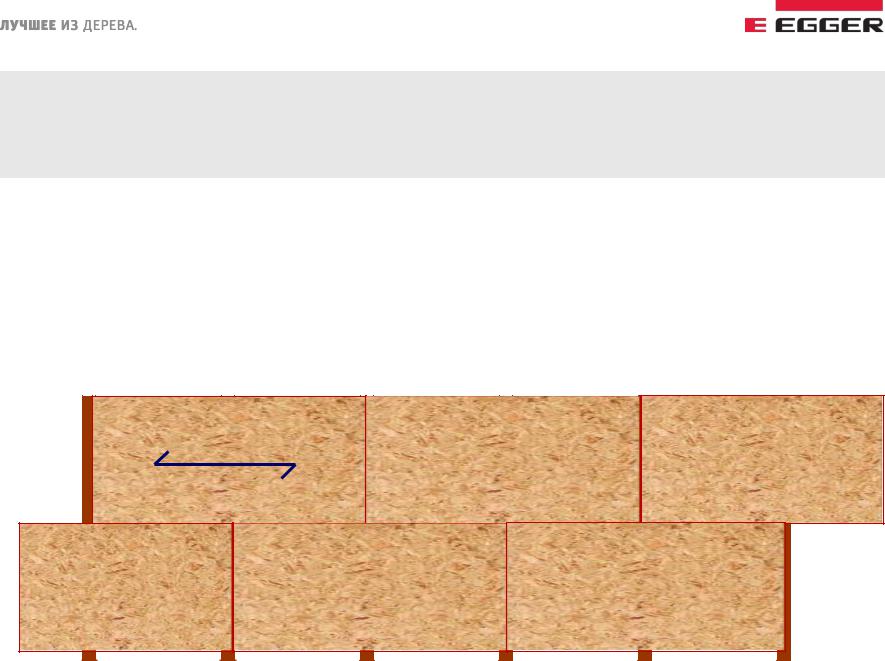

•Самая высокая жёсткость конструкции достигается при укладке основной оси перпендикулярно несущей балке
•Несущее перекрытие из шпунтованных плит без поперечной планки
•Проклеивание шпунтованных плит улучшает жёсткость конструкции
44
EUROSTRAND® ОСП/3– ПЕРЕКРЫТИЯ
Несущее перекрытие

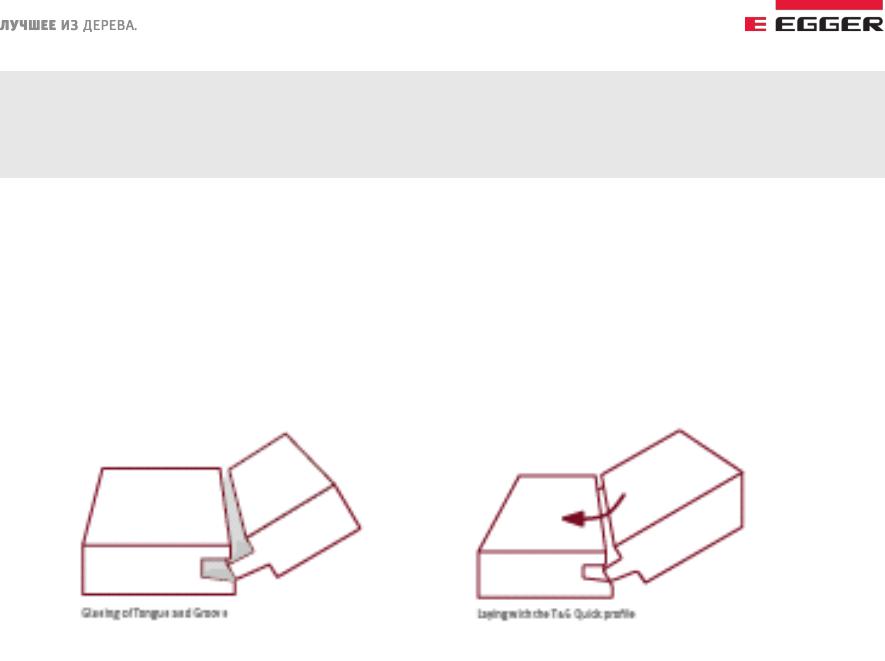

Профиль «шпунт-гребень» Quick компании ЭГГЕР
Устойчивое и точное профильное соединение «шпунт-гребень»
Оптимизированный профиль «шпунт-гребень» для быстрого настила перекрытий также и в углах помещения
лучший имидж среди плотников
Проклеивание шпунтованных |
Укладка шпунтованных плит с |
панелей |
профилем Quick |
45
EUROSTRAND® ОСП/3 ШПУНТОВАННЫЕ
Системы плавающих полов

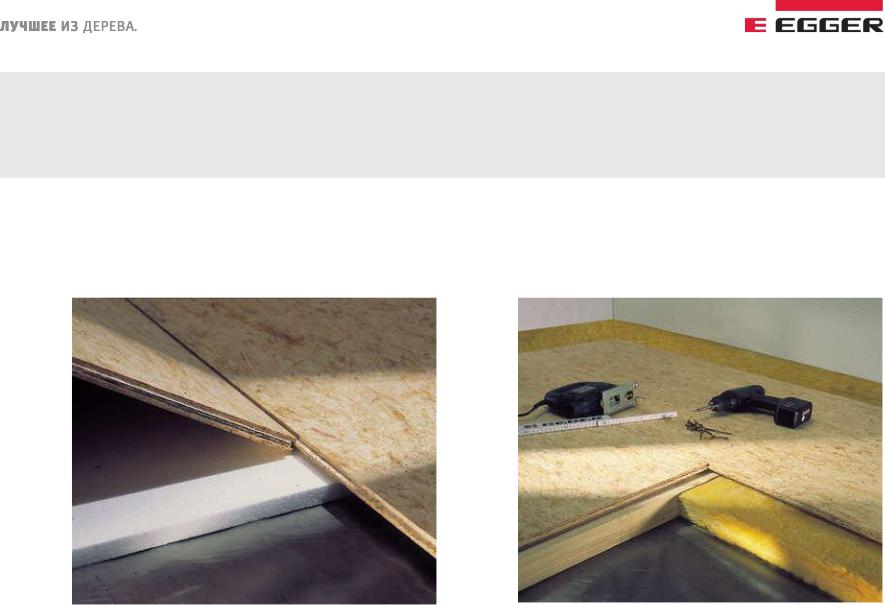

Лёгкая укладка плавающих полов из шпунтованных плит ОСП
с помощью шпунтованных панелей
46
EUROSTRAND® ОСП/3 ШПУНТОВАННЫЕ
Высокая плотность обеспечивает
высокую прочность кромок
наилучшее исполнение профиля «шпунт-гребень»
47
ОСП/3 – СТРОИТЕЛЬНАЯ ФИЗИКА
Реакция на воздействие огня
Плотность ≥ 600 кг/м³ - в соотв. с EN 13986, таблица 8: ОСП, толщина ≥ 9,0 мм: класс D - s2, d0
Теплоизоляция
Значения для расчёта см. EN 13986, таблица 11, = 0,13 Вт/м К
Паропроницаемость (значение µ)
Значения для расчёта см.
ЭГГЕР – Технические памятки на продукцию ОСП ОСП/2 ОСП/3 EN 300: µ = 200/300 (влажный/сухой)
ОСП = ПАРОКОНТРОЛИРУЮЩИЙ СЛОЙ
48
СРАВНЕНИЕ EUROSTRAND® ОСП И ФАНЕРЫ
Свойство |
ОСП/3 |
Фанера |
|
EN 300 |
|
|
|
|
Устойчивость к |
++ |
+ |
загниванию |
|
осина или тополь относительно |
|
|
подвержены гниению |
|
|
|
Набухание |
+ |
++ |
|
|
но есть тенденция к расслоению, |
|
|
короблению |
|
|
|
Бережное |
++ |
+ |
лесопользование |
используются быстрорастущие |
необходимы брёвна большего |
|
породы древесины |
диаметра, более старые леса |
|
|
|
Прочность/Жёсткость |
++ |
++ |
|
высокая, |
высокая, но значения необходимо |
|
в соотв. с нормами EN 12369-1 |
получить у производителя |
|
|
|
Стойкость к |
++ |
++ |
удерживанию гвоздей, |
высокое сопротивление |
высокое сопротивление |
шурупов |
выдёргиванию |
выдёргиванию |
|
|
|
49
