2.4 Задание 4. Построение теней архитектурных деталей.

Построить собственные и падающие тени капители способом лучевых сечений.

Варианты заданий приведены на рисунке 6.

Методические указания. Исходное задание увеличить в 3-4 раза.

Рекомендуется провести 5 лучевых плоскостей: Р- через угол плиты, Р- касательно к цилиндрической части, Р- касательно к валику и еще две - Р- между Ри Р, Р- между Ри Р(рисунок 6). Много плоскостей брать не рекомендуется.

При построении теней принимается условное освещение лучами, расположенными по направлению диагонали куба, грани которого параллельны плоскостям проекций, т.е. горизонтальная и фронтальная проекции лучей располагаются под углом 45° к оси проекций.

Все вспомогательные линии необходимо выполнять более жестким карандашом и обязательно сохранять на листе, полученные линии контуров теней следует несколько усилить более мягким карандашом. Обозначение основных точек на исходном чертеже и их теней обязательно.

Площадь теней выделить отмывкой, причем собственные тени будут светлее падающих.

1 2 3

4 5 6

7 8 9

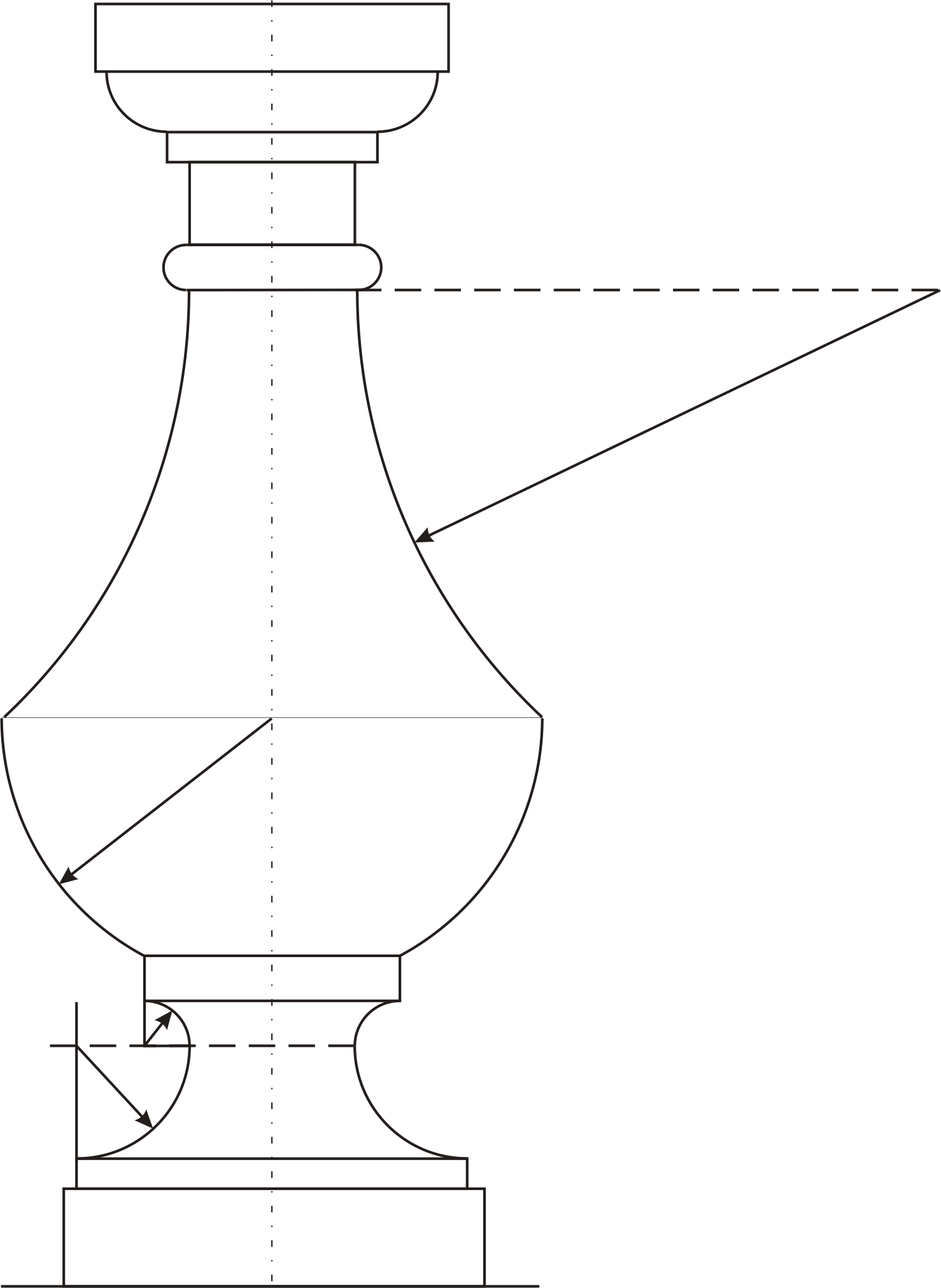

2.5 Задание 5. Построение теней балясины.

Построить собственные и падающие тени балясины.

Варианты задания приведены на рисунке 7.

Методические указания. Исходное задание увеличить в 2 раза.

Балясина выступает из плоскости стены на ½ ее диаметра.

Для построения светотени надо определить границы (контуры) собственных и падающих теней. Эта операция основана на построении линии прикосновения лучевой поверхности с данной поверхностью и определении линии пересечения поверхностей.

Граница падающей тени является тенью от границы собственной тени. К обеим границам должны быть касательны крайние лучи.

Построение теней балясины – это комплексная задача, для выполнения которой необходимо вспомнить построение теней таких фигур, как окружности, цилиндра, конуса, шара, валика, скоции.

Для построения собственных теней целесообразно применить способ касательных конусов, а для построения падающих теней – способ выноса (рисунок).

Если известен вынос точкиу, т. е. расстояние от фронтальной плоскости, то тень может быть построена по этому выносу. От проекции точки а' вправо по горизонтали откладывают величину выноса у; пересечение вертикали, проходящей через полученную точку а, с проекцией луча и дает тень Аот точки А.

Обозначить основные точки, собственные тени отмыть светлее, чем падающие.

. Рисунок 5 – Способ

выноса

1 2
