8.3 Государственные геодезические сети
Государственной геодезической сетью называют геодезическую сеть, обеспечивающую определение координат и высот на территории государства. Она является основой для развития геодезических сетей сгущения, съемочных сетей, производства топографических съемок и выполнения инженерно-геодезических работ.
Пункты государственной геодезической сети определены на всей территории страны в е д и н о й с и с т е м е к о о р д и н а т, что позволяет получить также в единой системе координат результаты съемочных работ в отдельных районах страны, независимо от последовательности работ. Это обеспечивает соединение разрозненных топографических материалов в единую карту государства.
Государственные геодезические сети подразделяются на плановые и высотные. П л а н о в ы е сети создаются методами триангуляции, полигонометрии и трилатерации и их сочетаниями. В ы с о т н ы е сети создаются методом геометрического нивелирования.
Государственная плановая сеть, в соответствии с принципом перехода от общего к частному, состоит из сетей 1, 2, 3 и 4-го классов, различающихся между собой точностью угловых и линейных измерений и длиной сторон. Более точной и крупной сетью является сеть 1-го класса.
Государственная геодезическая сеть 1-го класса строится в виде полигонов, образуемых рядами триангуляции или ходами полигонометрии, расположенными вдоль параллелей и меридианов (рисунок 8.5). Периметр полигона составляет около 800 км, а стороны его, называемые звеньями, – около 200 км. В вершинах полигонов располагают пункты Лапласа, на которых из астрономических наблюдений определяют широту, долготу и азимут, что повышает надежность получения координат.
На концах звеньев триангуляции измеряют базисные стороны. Пункты Лапласа на рисунке 8.5 обозначены звездочками.
Государственная геодезическая сеть 2-го класса строится внутри полигонов 1 класса в виде сплошной сети триангуляции или в виде системы пересекающихся ходов полигонометрии. На нескольких пунктах 2-го класса выполняются астрономические определения широты, долготы и азимуты.
Пункты государственной геодезической сети 3-го и 4-го классов определяются относительно пунктов высших (1-го и 2-го) классов как методами триангуляции и полигонометрии, так и вставкой отдельных пунктов, при которой определяемый пункт связан со всеми ближайшими пунктами высшего и того же класса.

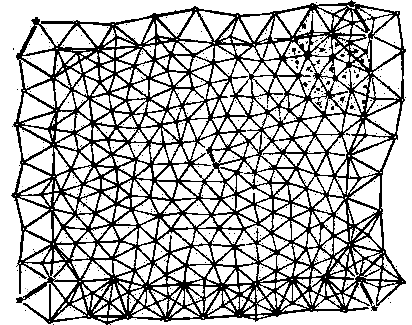

Рисунок 8.5 – Государственная геодезическая сеть
Показатели точности измерения азимутов, углов и сторон в сетях триангуляции и полигонометрии 1–4-го классов, а также допускаемые длины сторон приведены в таблице 8.1.
Т а б л и ц а 8.1 – Характеристики государственной геодезической сети
Класс |
Метод измерения |
Длина сторон, км |
Точности измерений | |||
астрономический азимута |
угла |
базисной стороны |
стороны хода | |||
1 |
Триангуляция Полигонометрия |
Более 20 20 – 25 |
0,5'' 0,5'' |
0,7'' 0,4'' |
1:400000 – |
– 1:300000 |
2 |
Триангуляция Полигонометрия |
7 – 20 – |
0,5'' 0,5'' |
1,0'' 1,0'' |
1:300000 – |
– 1:250000 |
3 |
Триангуляция Полигонометрия |
5 – 8 3 |
– – |
1,5'' 1,5'' |
1:200000 – |
– 1:200000 |
4 |
Триангуляция Полигонометрия |
1 – 5 0,25 – 2 |
– – |
2,0'' 2,0'' |
1:100000 – |
– 1:100000 |
Построение государственной плановой геодезической сети методами трилатерации детально не регламентировано.
Государственная высотная (нивелирная) геодезическая сеть делится так же, как плановая, на четыре класса: I, II, III и IV. Более точным является I класс нивелирования. Подробно государственная высотная сеть рассмотрена в разд. 7 «Нивелирование».
