6 Расчёт освещения основного помещения

1. Расчёт освещения основного помещения методом удельной мощности.

Расчёт освещения (А=39,27м, В=16,2м, H=4м) методом удельной мощности производим следующим образом:

1. Выбираем источник света – лампы накаливания.

2. Выбирают систему и вид освещения:

Система общего освещения,

Вид – рабочее.

3. Выбираем тип светильника с указанием мощности

Тип - НСП21,

Количество ламп в одном светильнике и мощность лампы - 1,

Тип кривой силы света - Д-2.

4. По таблицам определяем минимальную освещённость E_minи коэффициент запасаk_З.

Для картофелехранилища:

E_min=20лк,

k_З=1,5

5. По типу кривой силы света выбранного светильника по таблице определяем оптимальное расстояние:

6. Определяем расстояние от светильника да рабочей поверхности:

где h_р – высота рабочей поверхности (=0, т.к рабочей

поверхностью является пол)

h_с – высота свеса светильника, h_с = 0,2 м

7. Определяем оптимальное расстояние между светильниками, считая, что они располагаются в вершинах квадрата:

принимаем =5 м.

8. Определяем расстояние от стены до светильника, с учётом того, что у стены нет рабочих мест:

принимаем =3м

9. Определяем количество рядов светильников в помещении:

10. Определяем количество светильников в ряду:

11. Определяем общее число светильников в помещении:

12. Определяем площадь помещения:

13. По таблице с учётом расстояния до рабочей поверхности, площади помещения и типу светильника определяем удельную мощность:

14. Корректируем удельную мощность для приведения в соответствие всех параметров осветительной установки паспортными данными таблиц:

где к₁ – коэффициент учитывающий несоответствие выбранного

коэффициента запаса с табличным:

где – коэффициент запаса,

коэффициент запаса табличный.

к₂ - коэффициент учитывающий несоответствие

коэффициентов отражения заданного помещения

коэффициентом отражения заданном в таблице:

где коэффициен­ты отражения потолка, стен, рабочей

поверхности,

коэффициен­ты отражения потолка, стен,рабочей

поверхности табличные.

к₃ - коэффициент учитывающий несоответствие

нормированной освещённости заданного помещения

с нормированной освещённостью заданной в таблице:

где нормированная освещённость,

нормированная освещённость табличная.

к₄ – указывает разницу между напряжением питания

помещения и напряжением питания и указанном

в таблице:

15. Определяем расчётную мощность лампы:

где S – площадь помещения; м² .

N – число светильников в помещении, шт.

n_c- число ламп в светильнике, шт

16. По расчётной мощности лампы выбираем ближайшее стандартное значение лампы.

0,9^. Р_р ≤ Р_л≤ 1,2 ^. Р_р

где Р_л – мощность лампы стандартная, Вт

0,9^. 125 ≤ Р_л≤ 1,2 ^.125

112,5≤Р_л ≤150

Принимаем БК235-245-150

Р_л=130 Вт

17. Определяем установленную мощность:

Р_уст=N^.Р_л^.n_c^.10^-3=21*130*1^.10^-3=2,7 кВт

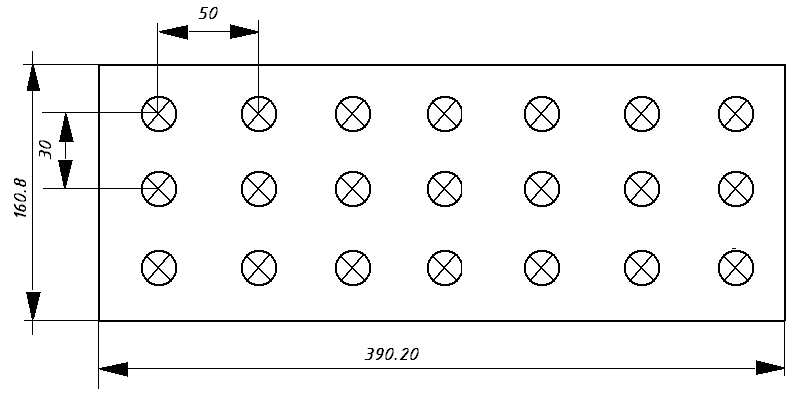

18. Вычерчиваем план помещения, размещаем светильники на плане и уточняем расстояния:

Расчёт освещения остальных помещений производим аналогично. Данные, необходимые для расчёта и окончательные результаты сводим в таблицу 7.

Таблица 7 – Расчёт освещения помещений методом удельной мощности

№ по плану	Наименование помещения	Площадь,м2	Тип свети льника	Рас стоя ниеот свети льника до рабо чей поверхности,НР,м	Норми руемаяосвещённость,лк	Коэффициент запаса	Коэффициент отражения,%				Удельнпямощность,РУД,Вт/м2		Расчётная мощность,РРАСЧ,Вт		Ко ли чество светильников		Мощность лам пы, Вт		Установленная мощность,РУСТ,Вт
							ρП	ρС	ρР
1	Тамбур	28	11WSPE27 2700K	4,0	20	1,5	50	30	10	14,6		15		14		100		500
2	Вентиляционные камеры	18	11WSPE27 2700K	4,0	20	1,5	50	30	10	14,6		530		5		100		500
4	Помещение транспортёров	25,63	НСП02	4,0	20	1,5	50	30	10	19,8		507,5		2		250		500
5	Соединительный коридор	9,16	НСП02	4,0	20	1,5	50	30	10	37,6		344		2		200		400

4. КОМПОНОВКА И РАСЧЁТ ОСВЕТИТЕЛЬНОЙ СЕТИ

   1. Компоновка осветительной сети, выбор осветительных щитков и аппаратов защиты

Осветительный щиток выбираем по количеству отходящих групп, по условиям окружающей среды, по типу аппарата защиты на вводе и отходящих линий.

1. Определяем мощность каждой группы:

где – мощность лампы, Вт,

N – число светильников в группе, шт.

2. Определяем ток каждой группы:

где - мощность группы, Вт;

U - напряжение, В.

3. Суммарный ток всех групп:

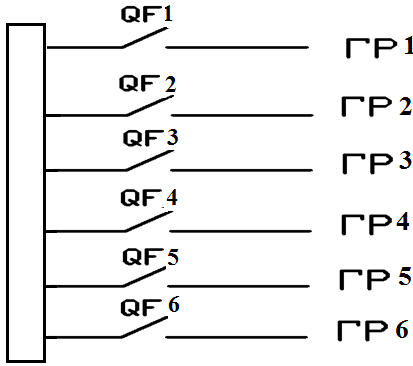

Выбираем групповой осветительный щиток ЯРН8501-83-01,

Тип аппарата на вводе – ВА51-Г25,

=10 А,

6 автоматических выключателей ВА 14-26-14,

Способ установки – навесной,

Степень защиты – IP54.

4. Выбираем защиту для каждой группы:

Выбираем автоматический выключатель QF1, который производит защиту первой группы, по условию:

Выбираем автоматический выключатель типа ВА 14-26-14 с I_н.р=16А.

Выбираем автоматический выключатель QF2, который производит защиту второй группы, по условию:

Выбираем автоматический выключатель типа ВА 14-26-14 с I_н.р=16А.

Выбираем автоматический выключатель QF3, который производит защиту группы дежурного освещения, по условию:

Выбираем автоматический выключатель типа ВА 14-26-14 с I_н.р=10А.

2. Выбор марки проводки, способа прокладки и расчёт площади сечения осветительной проводки по допустимой потере напряжения.

1. Определяем суммарный момент:

где Р – мощность светильника, Вт,

l – длина участка, м.

Определяем сечение провода:

где С - коэффициент, принимаемый по таблице в зависимости от

материала провода системы сети и рода тока (С=7,7);

∆U_ДОП - допустимая потеря напряжения, ∆U_ДОП =2

Выбираем стандартное сечение жилы 2,5 мм².

Выбираем кабель АВВГ 32,5

Проводку проводим по несгораемым основаниям. Крепления делаем с помощью скоб.

Для остальных групп принимаем S_СЕЧ=2,5 мм²
