9. Испытание центробежного насоса

Основные сведения

Работу центробежных насосов характеризуют следующие основные параметры:

а) Q — подача (расход) насоса, т.е. объем жидкости, проходящий через насос в единицу времени;

б) Н — напор – энергия, которую приобретает в среднем каждая единица веса жидкости, пройдя через насос. Поэтому напор насоса равен разности напоров, измеренных в сечении 2-2 на выходе из насоса и в сечении 1-1 на входе в него (рис. 9.1).

Следовательно, напор насоса

или

, (9.1)

где — разность геометрических напоров в сечениях на выходе и входе насоса;

р₁, р₂ — давления в тех же сечениях;

γ — удельный (объемный) вес жидкости;

— приращение пьезометрического напора в насосе;

V₁, V₂ — средние скорости в соответствующих сечениях;

α — коэффициент кинетической энергии (при турбулентном режиме движения , а при ламинарном режиме – );

g — ускорение силы тяжести.

или

, (9.2)

где — приращение скоростного напора для рассматриваемых сечений 1-1 и 2-2;

S₁, S₂ — площади соответствующих поперечных сечений;

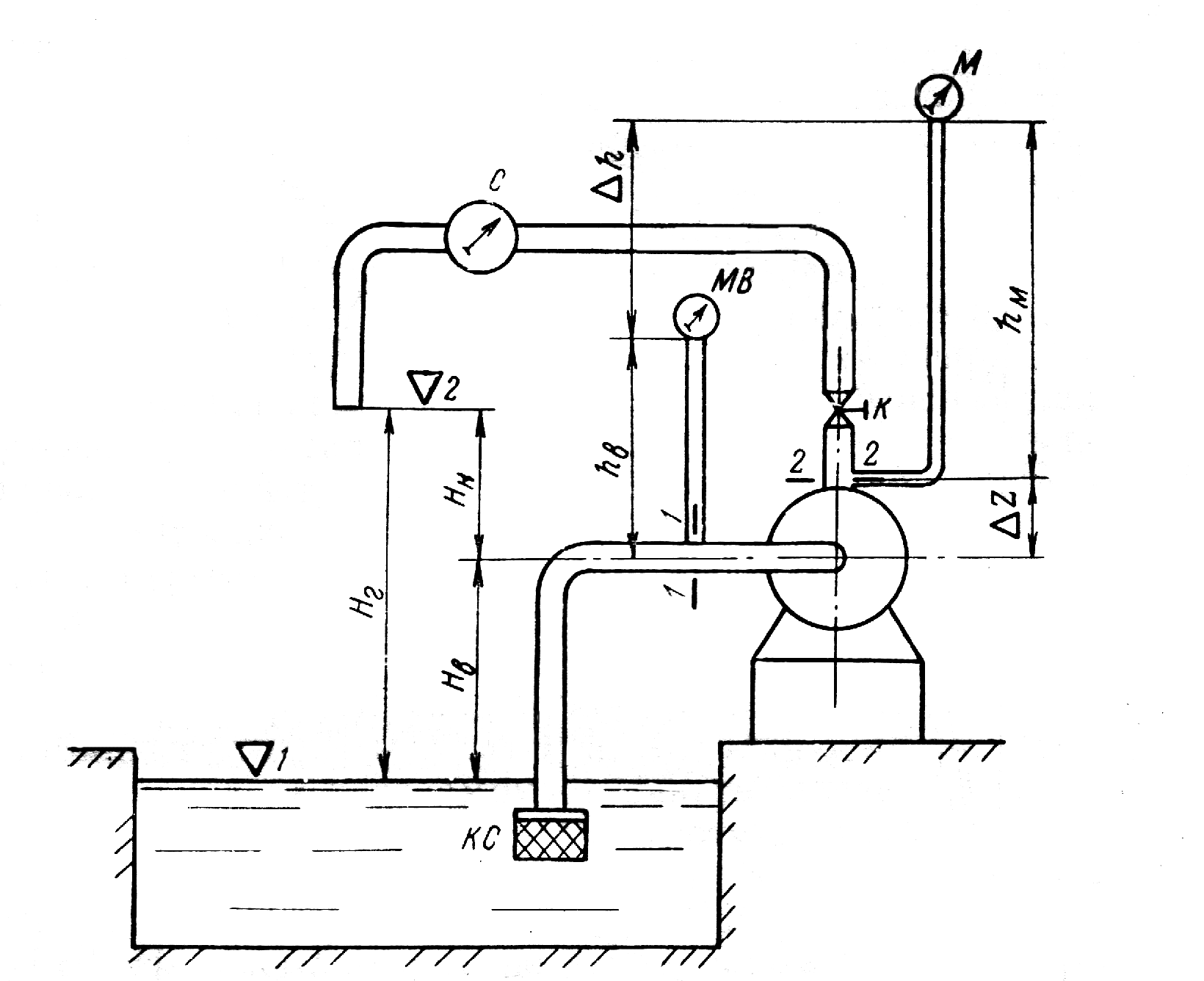

Рис. 9.1. Схема установки для испытания насоса: К – регулировочный кран; М – манометр, МВ – мановакуумметр; С – счетчик (расходомер), КС – обратный клапан с сеткой.

в) N_э — эффективная (полезная) мощность насоса. Это мощность, которую жидкость получает от насоса

; (9.3)

г) N — мощность (на валу) насоса, т.е. потребляемая. Если вал двигателя непосредственно соединяется с валом насоса, то она равняется полезной мощности двигателя;

д) η — коэффициент полезного действия (КПД) насоса

; (9.4)

е) — допустимая вакуумметрическая высота всасывания.

Если рабочая вакуумметрическая высота всасывания превысит допустимую, то в насосе будет иметь место явление, называемое кавитацией;

ж) n — частота вращения рабочего колеса насоса.

Кроме того, существуют параметры, характеризующие утечки в насосе, шум и вибрацию, надежность работы насоса и целый ряд других.

Зависимости H = f₁ (Q), η = f₂ (Q), N = f₃ (Q), = f₄ (Q) или = f₄ (Q) при n = const называются рабочими характеристиками насоса. Причем первая называется напорной, вторая и третья — энергетическими или мощностными, а четвертая называется кавитационной.

Характеристики насосов обычно представляются в графической (рис. 9.2) или табличной форме.

Для определения характеристик проводятся испытания насосов. Правила и методы испытания центробежных насосов предусмотрены ГОСТ 6134—71, группа Г82 («Насосы динамические. Правила и методы испытаний»). В этом стандарте рассматривается несколько разновидностей испытаний: приемочные, контрольные, периодические, типовые и др.

В данной работе предусматривается только часть контрольных испытаний — определение напорной H = f₁ (Q) и энергетических η = f₂ (Q), N = f₃ (Q) характеристик.

Измерение подачи (расхода) производится на выходе из насоса, после отбора жидкости на собственные нужды (на смазку, охлаждение и т.п.).

Измерение давления производится манометрами, вакуумметрами или мановакуумметрами, которые устанавливаются в сечениях на расстоянии двух диаметров от входного и выходного патрубков насоса. Для уменьшения колебаний стрелки, вызванных вибрацией насоса, манометры подключаются при помощи гибких шлангов. Если этот шланг заполняет воздух, удельный

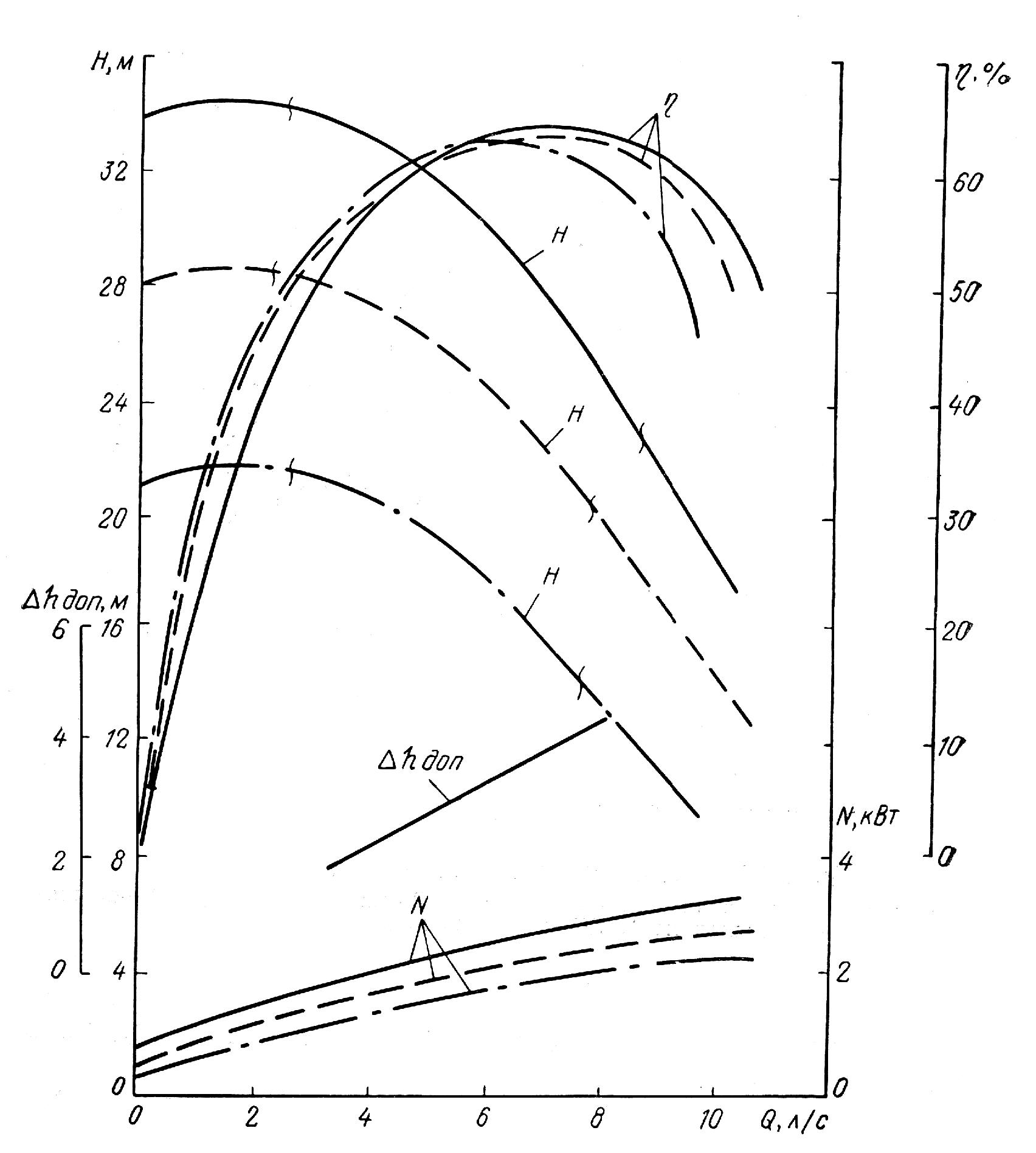

Рис. 9.2. Рабочие характеристики центробежных насосов К 20/30 и КМ 20/30 n = 2900 мин^-1:

- диаметр рабочего колеса 162мм (номинальный);

- диаметр рабочего колеса 148мм (модификация – а);

- диаметр рабочего колеса 132мм (модификация – б).

вес которого примерно в 800 раз меньше, чем у воды, то показания приборов будут включать систематическую ошибку, которая определяется с помощью основного уравнения гидростатики. Например, для схемы, показанной на рис. 9.1

, ,

где р_м – показание манометра;

р_в — показание мановакуумметра;

h_м, h_в — превышение точки подключения соответствующего прибора над центром тяжести сечения, в котором измеряется давление;

, — систематические ошибки измерения давления в соответствующих сечениях.

В результате формула (9.1) для определения напора насоса по результатам измерений примет вид

, (9.5)

где - (см. рис. 4.1);

— разность показаний манометра и мановакуумметра.

При обработке результатов измерений удобно, чтобы систематические ошибки в процессе измерения не изменялись. Для этого соединительные трубки приборов должны быть постоянно заполнены перекачиваемой жидкостью.

Высота положения манометра h_м и вакуумметра h_в (мановакуумметра) определяется до штуцера прибора (см. рис. 9.1).

Измерение частоты вращения производится тахометром.

Определение мощности на валу насоса рекомендуется производить, измеряя вращающий момент с помощью балансирного электродвигателя.

При испытании насосов с электродвигателем на одном валу допускается определить мощность на валу, измеряя ваттметром мощность, потребляемую предварительно протарированную электродвигателем от сети N₁. Так как в этом случае КПД передачи равен 1, то мощность на валу насоса N равняется мощности на валу электродвигателя N₂, которая находится по тарировочному графику N₂ = f (N₁).

Во время проведения испытаний необходимо соблюдать основные правила эксплуатации насосов.

Порядок запуска:

а) выключить с помощью трехходовых кранов манометр и вакуумметр (во избежание их поломки в результате резкого увеличения давления);

б) проверить соответствие задвижек пусковому положению.

Для уменьшения пусковых токов, которые могут в несколько раз превышать ток, потребляемый двигателем при соответствующем установившемся режиме, а также для уменьшения механических нагрузок двигатели запускаются по возможности при наименьшей потребляемой мощности. Из графика N = f₃ (Q) на рис. 9.2 видно, что центробежные насосы потребляют наименьшую мощность при Q = 0, т.е. на холостом ходу. Поэтому центробежные насосы целесообразно запускать при закрытой задвижке на нагнетательном трубопроводе. Эта особенность запуска характерна только для центробежных насосов. Остальные насосы (осевые, вихревые, объемные) запускаются только при открытой задвижке.

На всасывающем трубопроводе любого насоса для исключения кавитации задвижка всегда должна быть полностью открыта при любом режиме работы (она закрывается только на время ремонта).

в) запустить двигатель.

Если расход насоса отсутствует или будет очень незначительным, то следует остановить насос и залить всасывающий трубопровод и корпус жидкостью. Необходимость этого вызывается тем, что наличие воздуха в рабочем колесе насоса будет давать численно такие же напор и вакуумметрическую высоту всасывания, как и при перекачке, например, воды, но выраженные уже в единицах высоты столба воздуха. В результате разрежение во всасывающем, не заполненном водой трубопроводе, будет почти в 800 раз меньше, чем в заполненном, т.е. во столько же раз, во сколько воздух легче воды. Поэтому центробежный насос, у которого не заполнены жидкостью корпус и всасывающий трубопровод, не сможет создать разрежение, достаточного для подъема данной жидкости;

г) с помощью трехходовых кранов заполнить трубки манометра и вакуумметра перекачиваемой жидкостью и включить приборы для измерения давления.

Для остановки насоса следует:

а) отключить манометр и вакуумметр;

б) закрыть задвижку на напорном трубопроводе;

в) остановить двигатель.

В процессе испытаний необходимо контролировать работу насоса:

а) через сальниковые уплотнения в целях охлаждения и смазки вода должна сочиться отдельными каплями В противном случае при работе сальник перегреется и происходит катастрофический износ сальника и вала. Если через сальник просачивается чрезмерно большое количество жидкости, то надо подтянуть крышку сальника или, в случае необходимости, дополнить или сменить набивку;

б) температура подшипников и электродвигателя не должна превышать 60…70ºС;

в) при появлении во время работы насоса сильных шумов, повышенной вибрации, его необходимо срочно остановить и выяснить причины. Насос можно будет включить только после устранения всех неполадок.
