Министерство образования и науки Украины

Донбасская Национальная академия строительства и архитектуры

Кафедра: «Технология и организация строительства»

Методическое пособие

к разработке технологических карт

на устройство монолитных железобетонных конструкций нулевого цикла здания

При разработке курсовых и дипломных проектов студентов специальностей 6.060101 – «бакалавр»; 7.06010101- «специалист»; 8.06010101 – «магистр». «Промышленное и гражданское строительство» дневной и заочной формы обучения.

Макеевка ДонНАСА 2013 г.

Министерство образования и науки Украины Донбасская Национальная академия строительства и архитектуры

Кафедра: «Технология и организация строительства»

МЕТОДИЧЕСКОЕ ПОСОБИЕ

к разработке технологических карт на устройство монолитных железобетонных конструкций нулевого цикла здания (для студентов специальностей 6.060101 – «бакалавр»; 7.06010101- «специалист»; 8.06010101 – «магистр». «Промышленное и гражданское строительство» дневной и заочной формы обучения)

г. Макеевка 2013 г.

на устройство монолитных железобетонных конструкций нулевого цикла здания (для студентов специальности 6.060101 – «бакалавр»; 7.06010101-

«специалист»; 8.06010101 – «магистр»). – Составители: Д.В. Белов, А.М. Югов,

В.В. Таран. - Макеевка: ДонНАСА, 2013. – 63с.

Изложены вопросы выполнения бетонных работ, приведены индивидуальные задания, методика выполнения работ, некоторые справочные данные. Установлены содержание, состав и последовательность выполнения курсового проекта в виде технологической карты, приведены указания по разработке каждого раздела проекта. Методические указания могут быть использованы при разработке технологических карт в курсовом и дипломном проектировании.

Составители: Д.В. Белов А.М. Югов В.В. Таран

Отв. за выпуск: Н.Н. Шевцова

Рецензенты: С.В. Кожемяка О.М. Петросян

1. ОБЩАЯ ЧАСТЬ

Целью настоящих методических указаний является расширение и углубление знаний студентов, полученных при изучении теоретических основ дисциплины «Технология возведения зданий и сооружений», в процессе самостоятельной работы при проектировании технологических карт на производство работ при возведении монолитных железобетонных фундаментных плит и вертикальных конструкций фундаментов.

Применение технологических карт способствует улучшению технологии и организации строительных процессов, сокращению затрат ручного труда, достижению наибольшей эффективности при выполнении работ, сокращению сроков строительства, повышению производительности труда и качества работ, обеспечению безопасности труда.

В технологической карте устанавливаются методы и способы производства работ, организация рабочих мест, последовательность и продолжительность выполнения рабочих процессов и операций, определяется комплект машин и механизмов, состав исполнителей и потребность в материальнотехнических ресурсах, необходимых для производства бетонных работ. В технологической карте должны найти место мероприятия по обеспечению безопасности выполнения работ и указания по контролю качества продукции.

Организационно - технологические решения при разработке технологических карт должны приниматься на базе изучения передового отечественного и зарубежного опыта, отражать прогрессивную технологию производства работ, характеризоваться высокими технико-экономическими показателями.

Нормативной базой для разработки технологических карт являются РЭСН, ДБН, СНиП, ДСТУ, ГОСТ, нормы расхода материалов и материальнотехнических ресурсов.

В методическом указании рассматривается разработка технологической карты на устройство монолитной железобетонной фундаментной плиты, для зданий и сооружений промышленного и гражданского назначения.

Основанием для разработки курсового проекта является задание со схемой конструктивного решения фундаментной плиты.

3

2. СОСТАВ И СОДЕРЖАНИЕ ТЕХНОЛОГИЧЕСКОЙ КАРТЫ

2.1. Состав технологической карты

Технологическая карта разрабатывается по заданию преподавателя на выполнение курсового проекта (Приложение 1) либо по заданию ГИПа на выполнение дипломного проекта.

Задание содержит схему конструктивного решения фундаментной плиты, основные параметры и данные для разработки технологической карты курсового проекта.

Технологическая карта состоит из пояснительной записки (текстовых документов) в объеме 20...25 стр. и графической части, выполняемой на одном листе чертежной бумаги формата А-1 или, по решению руководителя, на 4-х листах формата А-3 или 2-х листах формата А-2.

2.2.Содержание пояснительной записки (текстовых документов):

•задание на проектирование;

•введение;

•назначение (область применения) технологической карты;

•определение параметров фундаментной плиты;

•подсчет объемов работ;

•выбор комплекта машин для выполнения работ по устройству монолитной фундаментной плиты;

•расчет количества и величины захваток;

•выбор комплекта инвентаря и инструментов;

•калькуляция затрат труда и заработной платы;

•описание технологии устройства монолитной фундаментной плиты;

•указания по контролю качества и приемке работ;

•мероприятия по технике безопасности;

•список использованной литературы.

2.3.Содержание графической части

•технологическая схема бетонирования;

•разрез технологической схемы бетонирования 1-1;

•график выполнения работ;

•опалубочные чертежи;

•спецификация элементов опалубки;

•условные обозначения;

•ведомость машин, основного инвентаря и приспособлений;

•указания по производству работ;

•указания по контролю качества работ

•2-3 схемы узлов опалубки;

•указания по технике безопасности;

•расчет технико-экономических показателей.

4

3 УКАЗАНИЯ ПО РАЗРАБОТКЕ ОТДЕЛЬНЫХ РАЗДЕЛОВ ТЕХНОЛОГИЧЕСКОЙ КАРТЫ «УСТРОЙСТВО МОНОЛИТНОЙ ЖЕЛЕЗОБЕТОННОЙ ФУНДАМЕНТНОЙ ПЛИТЫ»

3.1Введение

Ввведении прежде всего необходимо дать определение и назначение технологической карты, какие документы предшествуют ее разработке.

применением монолитного железобетона как важного элемента строительства, дается характеристика принимаемых решений по достижению высокой производительности труда, повышению уровня механизации, качества работ и эффективности строительства. Введение не нумеруется.

3.2Назначение (область применения) технологической карты

Вэтом разделе указывается, что до начала работ по устройству монолитной фундаментной плиты должны быть выполнены следующие подготовительные работы:

-устроены временные автодороги, подъезды и проезды;

-возведены все необходимые временные здания и сооружения;

-выполнены противопожарные мероприятия;

-завезены на стройплощадку необходимые машины, механизмы, приспособления и оборудование, а также арматурная сталь и элементы опалубки;

-подведены вода и электроэнергия:

-разбиты, закреплены и приняты по акту оси сооружения и реперы, в соответствии с требования ДБН В.1.3-2:2010 «Геодезичні роботи у будівництві» и ДБН А.3.1-5-2009 «Організація будівельного виробництва»;

-проведены мероприятия, обеспечивающие безопасность производства работ, согласно ДБН А.2.2-2-2009 «Система стандартів безпеки праці. Промислова безпека у будівництві. Основні положення».

3.3Определение параметров фундаментной плиты

Необходимо вычертить план и поперечный разрез фрагмента с указанием основных размеров и отметок.

Пример 1. В соответствии с заданием (Приложение 1) обозначить параметры фундаментной плиты: Толщина плиты:- а = 700 мм; Размер консольной части фундаментной плиты: - С = 600 мм; Толщина стен подвала: - в = 550 мм; Глубина заложения фундаментной плиты: - h = 2 м; Высота цоколя: - К = 1000

5

где: В-толщина стен подвала; с-размер консольной части фундаментной плиты.

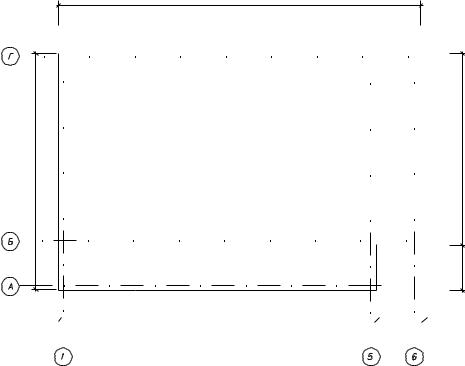

2) Определяем габаритные размеры одного из двух блоков фундаментной плиты:

Ось 1=875+3500+8500+8500+8500+875=22250 мм Ось Г=875+3500+8500+8500+8500+3500+875=34250 мм.

Ось А до оси 5 = 875+3500+8500+8500+8500+875=30750 мм. Ось А от оси 5 до оси 6 = 3500-875+875=3500 мм.

Ось 6 до оси Б = 875+8500+8500+875=18750 мм.

Ось 6 от оси А до оси Б = 875+3500-875=3500 мм

34250

3500

Р – периметр плиты.

Р=(22,25+34,25+18,75+3,5+3,5+30,75)*2=226 м Fоп.=226*0,7=158,2 м 2

5) Площадь изолируемых поверхностей:

7

В технологической карте принимаем гидроизоляцию двух плоскостей фундаментной плиты, вертикальную -1 и горизонтальную -2 (Рис. 3.3).

0,000

1 2

-3.000

Рис.3.3 Гидроизоляция фундаментной плиты: 1-вертикальная; 2-горизонтальная

где: а - толщина плиты;

Р– периметр плиты;

С- размер консольной части фундаментной плиты.

6)Площадь укрываемых поверхностей равна площади фундаментной плиты (см. Рис. 3.2):

На основании подсчетов объемов работ составляется ведомость объемов работ таблица 3.1.

Таблица 3.1 Ведомость объемов работ

3.5 Выбор комплекта машин для выполнения работ по устройству монолитной фундаментной плиты

В этом разделе выполняется: подбор крана по грузовысотным характеристикам; подбор бетононасоса или бункера для подачи бетонной смеси в опалубку фундамента; оборудование для уплотнения бетонной смеси, количество и марки транспортных средств для транспортировки бетонной смеси.

Пример 3. Подобрать необходимый комплект машин для возведения монолитной железобетонной фундаментной плиты (исходные данные – пример 1, пример 2).

1) Выбор крана по грузовысотным характеристикам.

При производстве работ по устройству монолитной железобетонной фундаментной плиты принимаем стреловой кран. Кран используется для: подачи штабелей арматуры, арматурных сеток и каркасов, подачи штабелей опалубки в зону ее устройства, бетонировании фундаментной плиты (при

где GЕ - масса монтажного блока ( элемента), т;

При устройстве монолитной фундаментной плиты наиболее тяжелым монтажным элементом является бетонорастворный бункер, при бетонировании с помощью бункера, или штабеля арматурных сеток, при бетонировании бетононасосом. В данной технологической карте GЕ рекомендуется принять 7-9 т.

g, m - масса такелажных и монтажных приспособлений (выбирается из источника 1);

GM 1,1*9 1,2*0.869 10,9т

б) Высота подъема крюка крана:

где Hотм - превышение отметки опор монтируемого элемента над уровнем стоянки крана, м

Нз - расстояние, на которое монтируемый элемент опускается с посадочной скоростью, м; (принять 0,5 м).

Не - высота монтируемого элемента, м. (принять 4 м).

Hстр - высота строповочного приспособления, (расчетная высота строп) [ 1].

Нпк=0+0.5+4+3,6= 8,1 м.

в) Вылет определяется графически (рис.3.4):
