Пособие Арх-строит. рус. Приложение
.pdf

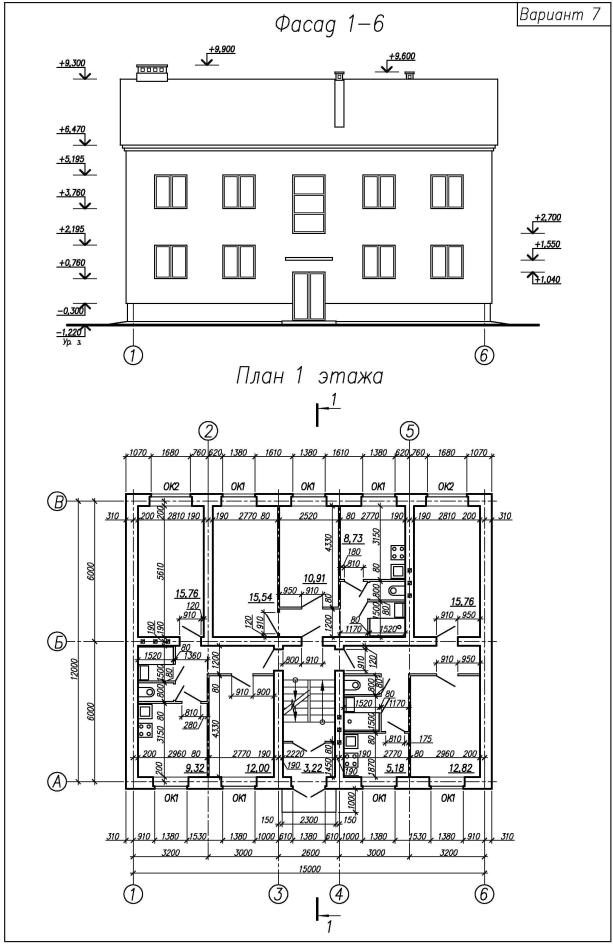

Рис 54
59
Рис 55
60
Вариант 8
ДВУХЭТАЖНЫЙ 1- СЕКЦИОННЫЙ КИРПИЧНЫЙ ЖИЛОЙ ДОМ НА 8 КВАРТИР.
Справочные данные для выполнения задания по варианту 8
1.Конструктивная схема с продольными несущими стенами с опиранием на них панелей перекрытия. Крыша чердачная железобетонная. Стены из кирпича глиняного обыкновенного, наружные толщиной – 510 мм, внутренние – 380 мм. Перекрытия сборные железобетонные из многопустотных панелей. Фундаменты ленточные сборные железобетонные. Перегородки гипсобетонные панельные толщиной 80 мм. Лестницы сборные железобетонные (марши и площадки). Оконные и дверные проемы заполнены деревянными оконными и дверными блоками. Марки окон ОК1 15-18, ОК2 15-13,5. Здание с подвалом. Кровля рубероидная по кровельным панелям.
2.В плане размер здания 14,6м х 12м между координационными осями. Отметки уровня земли (-1.200). Отметки подошвы фундамента (-2.800). Т.о. глубина заложения фундамента 1.60м. Отметки верха парапетной стены +8.460. Высота этажа 3м.
3.Оборудование кухонь и санузлов – газовые плиты, мойки, унитазы, ванны, умывальники.
4.Вентиляция естественная из кухонь и санузлов.
Рис 56
61
Рис 57
62
Рис 58
63
Вариант 9
ДВУХЭТАЖНЫЙ 1- СЕКЦИОННЫЙ КИРПИЧНЫЙ ЖИЛОЙ ДОМ НА 4 КВАРТИРЫ.
Справочные данные для выполнения задания по варианту 9
1.Конструктивная схема с продольными несущими стенами с опиранием на них панелей перекрытия. Крыша двухскатная чердачная по наслонным деревянным стропилам, ограниченная торцовыми парапетными стенами. Стены из кирпича глиняного обыкновенного, наружные толщиной – 510 мм, внутренние – 380 мм. Перекрытия сборные железобетонные из многопустотных панелей. Фундаменты ленточные бутобетонные. Перегородки кирпичные толщиной 120мм. Лестницы сборные железобетонные (марши и площадки). Оконные и дверные проемы заполнены деревянными оконными и дверными блоками. Марки окон ОК1 15-21, ОК2 15-15, ОК 15-12. Здание без подвала. Полы 1-го этажа деревянные по грунту. Кровля из асбестоцементных волнистых листов по наcлонным стропилам.
2.В плане размер здания 15,6м х 12м между координационными осями. Отметка уровня земли (-1.050). Отметка подошвы фундамента (-2.250). Т.о. глубина заложения фундамента 1.2м. Отметка конька крыши +9.525. Высота этажа 3м.
3.Оборудование кухонь и санузлов – газовые плиты, мойки, унитазы, ванны, умывальники.
4.Вентиляция естественная из кухонь и санузлов.
Рис 59
64
Рис 60
65
Рис 61
66
Вариант 10
ДВУХЭТАЖНЫЙ 1- СЕКЦИОННЫЙ КИРПИЧНЫЙ ЖИЛОЙ ДОМ НА 4 КВАРТИРЫ.
Справочные данные для выполнения задания по варианту 10
1. Конструктивная схема с продольными несущими стенами с опиранием на них панелей перекрытия. Крыша четырехскатная чердачная по наcлонным деревянным стропилам. Стены из кирпича глиняного обыкновенного, наружные толщиной – 510 мм, внутренние – 380 мм. Перекрытия сборные железобетонные из многопустотных панелей. Фундаменты ленточные сборные железобетонные. Перегородки гипсобетонные панельные толщиной 80мм. Лестницы сборные железобетонные (марши и площадки). Оконные и дверные проемы заполнены деревянными оконными и дверными блоками. Марки окон ОК1 15-21, ОК2 15-15. Здание с подвалом. Кровля из асбестоцементных волнистых листов по наcлонным стропилам.
2.В плане размер здания 15,3м х 12м между координационными осями. Отметка уровня земли (-1.200). Отметка подошвы фундамента (-2.800). Т.о. глубина заложения фундамента 1.60м. Отметка конька крыши +9.300. Высота этажа 3м.
3.Оборудование кухонь и санузлов – газовые плиты, мойки, унитазы, ванны, умывальники.
4.Вентиляция естественная из кухонь и санузлов.
Рис 62
67
Рис 63
68
