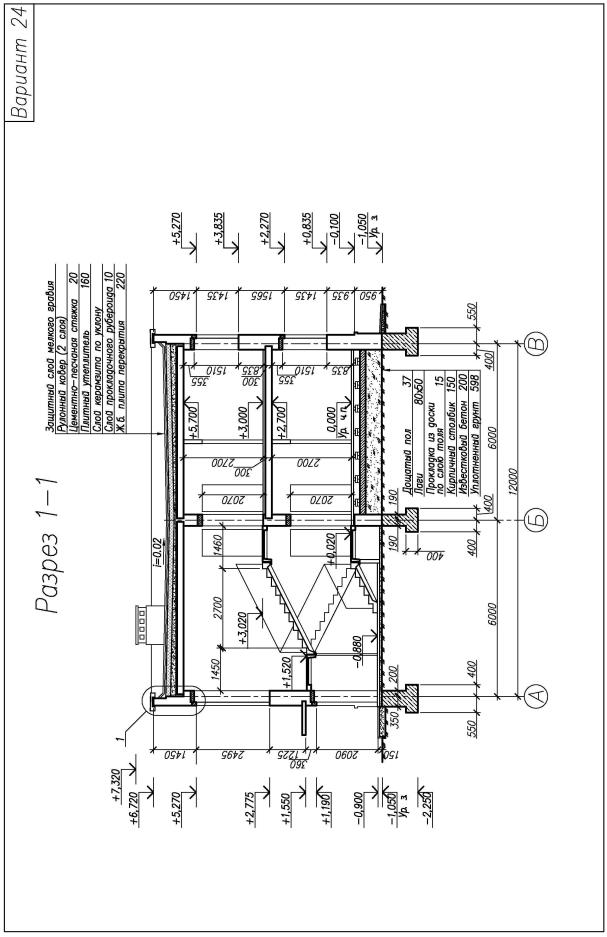

Вариант 24
ДВУХЭТАЖНЫЙ 1- СЕКЦИОННЫЙ КИРПИЧНЫЙ ЖИЛОЙ ДОМ НА 6 КВАРТИР.
Справочные данные для выполнения задания по варианту 24
1.Конструктивная схема с продольными несущими стенами с опиранием на них панелей перекрытия. Крыша бесчердачная совмещенная с парапетной стеной по контуру. Стены из кирпича глиняного обыкновенного, наружные толщиной – 510 мм, внутренние – 380 мм. Перекрытия сборные железобетонные из многопустотных панелей. Фундаменты ленточные бутобетонные. Перегородки кирпичные толщиной 120мм. Лестницы сборные железобетонные (марши и площадки). Оконные и дверные проемы заполнены деревянными оконными и дверными блоками. Марки окон ОК1 15-18, ОК2 15-
15.Здание без подвала. Полы 1 этажа деревянные по грунту. Кровля рубероидная по цементно-песчаной стяжке.
2.В плане размер здания 15,4м х 12м между координационными осями. Отметка уровня земли (-1.050). Отметка подошвы фундамента (-2.250). Т.о. глубина заложения фундамента 1.2м. Отметка верха парапетной стены (+6.720). Высота этажа 3м.
3.Оборудование кухонь и санузлов – газовые плиты, мойки, унитазы, ванны, умывальники.
4.Вентиляция естественная из кухонь и санузлов.
Рис 104
109
Рис 105
110
Рис 106
111

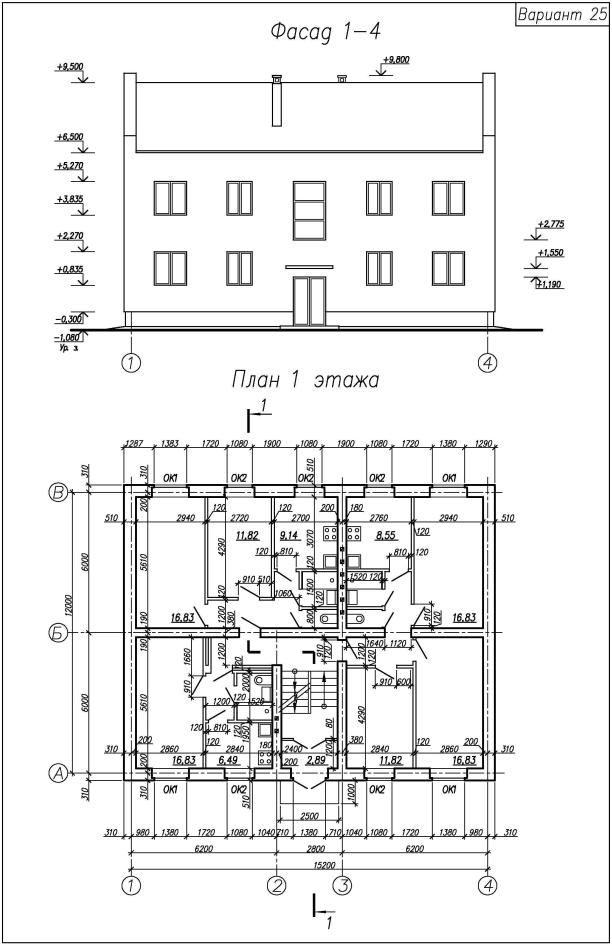

Вариант 25
ДВУХЭТАЖНЫЙ 1- СЕКЦИОННЫЙ КИРПИЧНЫЙ ЖИЛОЙ ДОМ НА 6 КВАРТИР.
Справочные данные для выполнения задания по варианту 25
1.Конструктивная схема с продольными несущими стенами с опиранием на них панелей перекрытия. Крыша двухскатная чердачная по наслонным деревянным стропилам, ограниченная торцевыми парапетными стенами. Стены из кирпича глиняного обыкновенного, наружные толщиной – 510 мм, внутренние – 380 мм. Перекрытия сборные железобетонные из многопустотных панелей. Фундаменты ленточные бутобетонные. Перегородки кирпичные толщиной 120мм. Лестницы сборные железобетонные (марши и площадки). Оконные и дверные проемы заполнены деревянными оконными и дверными блоками. Марки окон ОК1 15-15, ОК2 15-12. Здание с подвалом. Кровля из асбестоцементных волнистых листов по наслонным стропилам.
2.В плане размер здания 15,2м х 12м между координационными осями. Отметка уровня земли (-1.080). Отметка подошвы фундамента (-2.700). Т.о. глубина заложения фундамента 1.62м. Отметка конька крыши (+9.500). Высота этажа 3м.
3.Оборудование кухонь и санузлов – газовые плиты, мойки, унитазы, ванны, умывальники.
4.Вентиляция естественная из кухонь и санузлов.
Рис 107
112
Рис 108
113
Рис 109
114
Вариант 26
ДВУХЭТАЖНЫЙ 1- СЕКЦИОННЫЙ КИРПИЧНЫЙ ЖИЛОЙ ДОМ НА 6 КВАРТИР.
Справочные данные для выполнения задания по варианту 26
1.Конструктивная схема с продольными несущими стенами с опиранием на них панелей перекрытия. Крыша двухскатная чердачная по наслонным деревянным стропилам. Стены из кирпича глиняного обыкновенного, наружные толщиной – 510 мм, внутренние – 380 мм. Перекрытия сборные железобетонные из многопустотных панелей. Фундаменты ленточные сборные железобетонные. Лестницы сборные железобетонные (марши и площадки). Перегородки кирпичные толщиной 120мм. Оконные и дверные проемы заполнены деревянными оконными и дверными блоками. Марки окон ОК1 15-21, ОК2 15-15. Здание без подвала. Полы 1-го этажа деревянные по грунту. Кровля из волнистых асбестоцементных листов по наслонным стропилам.
2.В плане размер здания 15,4м х 12м между координационными осями. Отметка уровня земли (-1.220). Отметка подошвы фундамента (-2.420). Т.о. глубина заложения фундамента 1.2м. Отметка конька крыши (+9.500). Высота этажа 3м.
3.Оборудование кухонь и санузлов – газовые плиты, мойки, унитазы, ванны, умывальники.
4.Вентиляция естественная из кухонь и санузлов.
Рис 110
115
Рис 111
116
Рис 112
117
Вариант 27
ДВУХЭТАЖНЫЙ 1- СЕКЦИОННЫЙ КИРПИЧНЫЙ ЖИЛОЙ ДОМ НА 4 КВАРТИРЫ.
Справочные данные для выполнения задания по варианту 27
1.Конструктивная схема с продольными несущими стенами с опиранием на них панелей перекрытия. Крыша бесчердачная совмещенная. Стены из кирпича глиняного обыкновенного, наружные толщиной – 510 мм, внутренние – 380 мм. Перекрытия сборные железобетонные из многопустотных панелей. Фундаменты ленточные бутобетонные. Лестницы сборные железобетонные (марши и площадки). Перегородки кирпичные толщиной 120мм. Оконные и дверные проемы заполнены деревянными оконными и дверными блоками. Марки окон ОК1 15-18, ОК1 15-13,5. Здание с подвалом. Кровля рубероидная по цементно-песчаной стяжке.
2.В плане размер здания 15,4м х 12м между координационными осями. Отметка уровня земли (-1.080). Отметка подошвы фундамента (-2.700). Т.о. глубина заложения фундамента 1.62м. Отметка верха крыши (+6.430). Высота этажа 3м.
3.Оборудование кухонь и санузлов – газовые плиты, мойки, унитазы, ванны, умывальники.
4.Вентиляция естественная из кухонь и санузлов.
Рис 113
118
