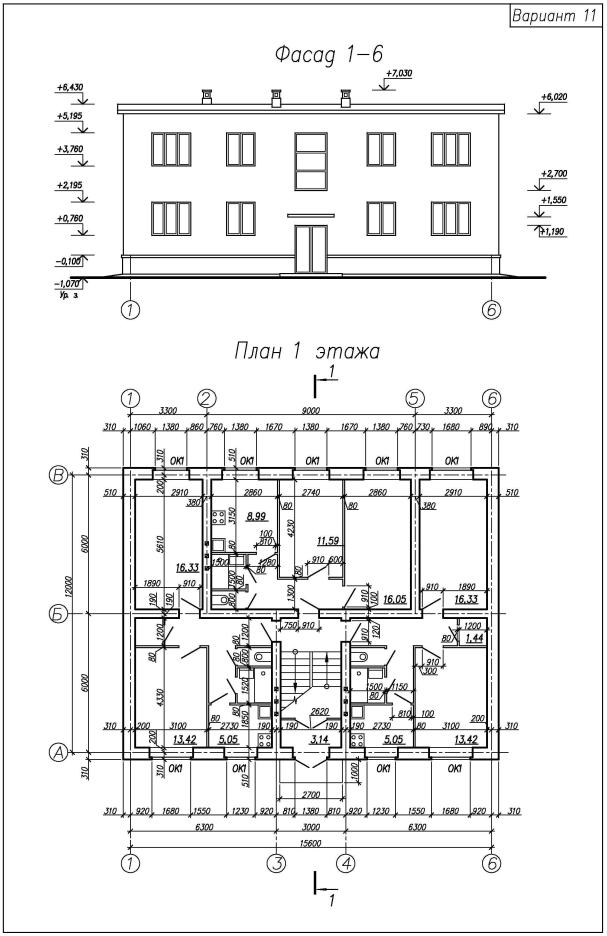

Рис 64
69
Вариант 11
ДВУХЭТАЖНЫЙ 1- СЕКЦИОННЫЙ КИРПИЧНЫЙ ЖИЛОЙ ДОМ НА 6 КВАРТИР.
Справочные данные для выполнения задания по варианту 11
1.Конструктивная схема с продольными несущими стенами с опиранием на них панелей перекрытия. Крыша бесчердачная совмещенная. Стены из кирпича глиняного обыкновенного, наружные толщиной – 510 мм, внутренние – 380 мм. Перекрытия сборные железобетонные из многопустотных панелей. Фундаменты ленточные бутобетонные. Перегородки гипсобетонные панельные толщиной 80мм. Лестницы сборные железобетонные (марши и площадки). Оконные и дверные проемы заполнены деревянными оконными и дверными блоками. Марки окон ОК1 15-18, ОК2 15-13,5. Здание без подвала. Полы 1-го этажа деревянные по грунту. Кровля рубероидная.
2.В плане размер здания 15,6м х 12м между координационными осями. Отметка уровня земли (-1.070). Отметка подошвы фундамента (-2.270). Т.о. глубина заложения фундамента 1.2м. Отметка верха крыши +6.430. Высота этажа 3м.
3.Оборудование кухонь и санузлов – газовые плиты, мойки, унитазы, ванны, умывальники.
4.Вентиляция естественная из кухонь и санузлов.
Рис 65
70
Рис 66
71
Рис 67
72
Вариант 12
ДВУХЭТАЖНЫЙ 1- СЕКЦИОННЫЙ КИРПИЧНЫЙ ЖИЛОЙ ДОМ НА 4 КВАРТИРЫ.
Справочные данные для выполнения задания по варианту 12
1.Конструктивная схема с продольными несущими стенами с опиранием на них панелей перекрытия. Крыша бесчердачная совмещенная с парапетной стеной по контуру. Стены из кирпича глиняного обыкновенного, наружные толщиной – 510 мм, внутренние – 380 мм. Перекрытия сборные железобетонные из многопустотных панелей. Фундаменты сборные железобетонные. Перегородки кирпичные толщиной 120мм. Лестницы сборные железобетонные (марши и площадки). Здание с подвалом. Оконные и дверные проемы заполнены деревянными оконными и дверными блоками. Марки окон ОК1 15-15, ОК2 15-21. Здание с подвалом. Кровля рубероидная.
2.В плане размер здания 15м х 12м между координационными осями. Отметка уровня земли (-1.200). Отметка подошвы фундамента (-3.100). Т.о. глубина заложения фундамента 1.90м. Отметка верха парапетной стены (+6.720). Высота этажа 3м.
3.Оборудование кухонь и санузлов – газовые плиты, мойки, унитазы, ванны, умывальники.
4.Вентиляция естественная из кухонь и санузлов.
Рис 68
73
Рис 69
74
Рис 70
75
Вариант 13
ДВУХЭТАЖНЫЙ 1- СЕКЦИОННЫЙ КИРПИЧНЫЙ ЖИЛОЙ ДОМ НА 6 КВАРТИР.
Справочные данные для выполнения задания по варианту 13
1.Конструктивная схема с продольными несущими стенами с опиранием на них панелей перекрытия. Крыша чердачная железобетонная. Стены из кирпича глиняного обыкновенного, наружные толщиной – 510 мм, внутренние – 380 мм. Перекрытия сборные железобетонные из многопустотных панелей. Фундаменты ленточные бутобетонные. Перегородки кирпичные толщиной 120мм. Лестницы сборные железобетонные (марши и площадки). Оконные и дверные проемы заполнены деревянными оконными и дверными блоками. Марки окон ОК1 15-21, ОК2 15-15, ОКч 6-6. Здание без подвала. Полы 1-го этажа деревянные по грунту. Кровля рубероидная по кровельным панелям.
2.В плане размер здания 15,8м х 12м между координационными осями. Отметка уровня земли (-1.070). Отметка подошвы фундамента (-2.270). Т.о. глубина заложения фундамента 1.2м. Отметка верха парапетной стены +8.460. Высота этажа 3м.
3.Оборудование кухонь и санузлов – газовые плиты, мойки, унитазы, ванны, умывальники.
4.Вентиляция естественная из кухонь и санузлов.
Рис 71
76
Рис 72
77
Рис 73
78
