.pdfпенополиуретан; 4 – цементно-стружечная плита толщиной 10 мм; 5 – стяжной болт; 6 – монтажная пена; 7 – стальной фиксирующий штифт
Общая толщина панелей (без отделки) составляет 120 мм, длина соответствует высоте этажа, а ширина – 3 м и любой модульный (кратный 0,3 м) доборный размер.
Металлический каркас предусматривает установку и соединение панелей между собой стальными фиксирующими штифтами и болтами в двух местах по ширине и высоте панелей (рис. 24.29 б, в).
Проектный зазор между панелями 10 мм заделывается различными уплотняющими материалами, в том числе монтажной пеной.
Наружная и внутренняя отделка навесных панелей производятся по желанию любыми материалами, применяемыми в строительстве.
Каркасные изделия из пенополиуретана с облицовками из ЦСП в малоэтажных зданиях могут применяться и как система несущих стеновых панелей и плит перекрытий.
17.Стены из кирпича и мелких и крупных панелей
Стены из бетонных панелей
Для обеспечения полносборности промышленных зданий наряду с использованием сборных несущих конструкций применяют стеновые панели заводского изготовления.
![](/html/2706/1203/html_rmRrmVRz_O.C6ot/htmlconvd-oiWgAQ32x1.jpg)

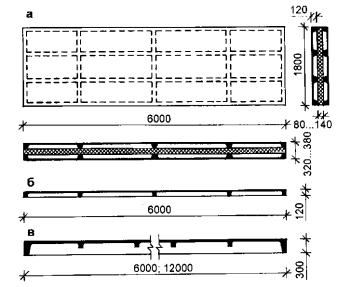

Рис. 24.2. Стеновые панели для промышленных зданий: а
– составная трехслойная железобетонная панель; б – железобетонная для неотапливаемых зданий с перекрестными ребрами; в – то же, с поперечными ребрами
Стены из крупных панелей применяют по навесной и самонесущей схемам. Навесные стены устраивают, если панели имеют небольшую толщину при использовании материалов с небольшой плотностью. Самонесущие панельные стены применяют в зданиях с влажным режимом. Навесные панели в этом случае нецелесообразны, так как для опирания панелей необходимо устройство стальных опорных консолей-столиков, которые в процессе эксплуатации подвергаются коррозии.
Подразделяют на рядовые, угловые, перемычечные, парапетные, карнизные и простеночные. Панели располагают в стенах горизонтально – при этом упрощается их крепление и достигается большая герметичность швов.
![](/html/2706/1203/html_rmRrmVRz_O.C6ot/htmlconvd-oiWgAQ33x1.jpg)
В некоторых странах Европы (Италия, Франция и др.)
применяются трехслойные железобетонные конструкции стенового ограждения на гибких связях (рис. 24.8). Такие конструкции предназначены для наружных стен многоэтажных зданий различного назначения с железобетонным или стальным каркасом.
Рис. 24.8. Поперечный разрез панели (а) и трехслойная конструкция с торкретированными слоями бетона (б): 1 – плита жесткого пенополиуретана; 2 – арматурный каркас; 3 – торкретбетон; 4 – гибкие связи
Сетки каркаса, выступающие за слой пенополиуретана, служат арматурой для наружных слоев бетона.
Торкретирование бетоном ведется с использованием штукатурных машин. Перед торкретированием в стене могут быть размещены инженерные коммуникации.
Панели с применением полистирол бетона.
полистиролбетон (ГОСТ 51263-99), применение которого в виде наружных стеновых панелей в зданиях позволяет отказаться от использования наружных стен с большим весом и толщиной.
Испытания показывают, что при расчетных температурах наружного и внутреннего воздуха -35°С и +21°С,
![](/html/2706/1203/html_rmRrmVRz_O.C6ot/htmlconvd-oiWgAQ34x1.jpg)
соответственно, стены из полистиролбетона плотностью 400...500 кг/м3 при толщине 400 мм удовлетворяют теплотехническим требованиям средней климатической зоны России.
24.3. Стены из асбестоцементных панелей
Асбестоцементные стены выполняют из каркасных или экструзионных панелей. Стены могут быть навесными или самонесущими, с горизонтальной или вертикальной разрезкой.
Каркасные панели применяются двух разновидностей – с деревянным и асбестоцементным каркасом.
Панель с деревянным каркасом (рис. 24.9 а, б) имеет две обшивки из плоских асбестоцементных листов, в полости между которыми размещен утеплитель из жестких минераловатных плит, закрепленных деревянными прижимными рейками. Каркас состоит из брусков толщи ной 64 мм. Между утеплителем и внутренним асбестоцементным листом укладывается пароизоляция из полиотиленовой пленки. Асбестоцементные листы крепятся к каркасу оцинкованными шурупами. Для крепления панелей к стальным ригелям в деревянном каркасе закрепляются стальные уголки с приваренными гайками.
Рис. 24.9. Устройство швов между асбестоцементными каркасными панелями стен: а – горизонтальный шов – вариант с нащельником; б – то же, без нащельника; в –
вертикальный шов - вариант с нащельником; г – то же, без нащельника; 1 – стеновая панель; 2 – стальной ригель; 3 – стальной опорный столик под панель; 4 – мастика; 5 – слив из оцинкованной стали; 6 – нащельник; 7 – прокладка; 8 – утеплитель
Панель с асбестоцементным каркасом (рис. 24.9 в, г)
состоит из асбоцементных швеллеров – гнутых или изготовленных экструзионным способом, из двух обшивок асбестоцементными листами и минераловатного утепли теля. В рядовых панелях каркас состоит из трех швеллеров, а в доборных – из двух. Крепление обшивок к каркасу производится на основе эпоксидного клея. В швеллеpax устанавливаются на цементно-казеиновом клее деревянные бобышки. Торцы панелей закрываются досками толщиной 40 мм.
Стеновые панели с обоими видами каркаса запроектированы вентилируемыми, в связи с чем в поперечных деревянных элементах предусмотрены вентиляционные прорези. В обшивках применяются листы из прессованного асбестоцемента толщиной 8 мм. Для деревянных элементов панелей применяются материалы хвойных пород, которые должны быть антисептированы и антипирированы.
Асбестоцементные каркасные панели предназначены для отапливаемых промышленных зданий с относительной влажностью внутреннего воздуха до 70%.
Стены из экструзионных асбестоцементных панелей
горизонтальной разрезки предназначены для каркасных промзданий с нормальным температурно-влажностным
![](/html/2706/1203/html_rmRrmVRz_O.C6ot/htmlconvd-oiWgAQ36x1.jpg)
режимом, с неагрессивной или слабоагрессивной газовой средой. Конструкции стен относятся к категории несгораемых конструкций с пределом огнестойкости 0,25 ч.
Эти стены решаются навесными при шаге колонн здания 6 м. Нижний ряд панелей устанавливается на цоколь, выполняемый из легкобетонных панелей. На глухих участках стен и над проемами для установки панелей предусматривают на колоннах и стойках фахверка опорные столики (рис. 24.10).
Рис. 24.10. Крепление стеновых экструзионных панелей к колонне или стойке фахверка: 1 – соединительное изделие рядовое; 2 – то же, в местах установки опорных столиков; 3 – опорный столик из уголка; 4 – фиксирующая прокладка из гнутого швеллера; 5 – колонна или стойка
Крепление панелей к колоннам и стойкам осуществляется с помощью специальных соединительных изделий, которые показаны на рис. 24.11. Горизонтальные стыки между
панелями выполняют с уплотнением пористыми прокладками и герметизацией с двух сторон мастикой. Вертикальные стыки заполняют теплоизоляционными вкладышами из минеральной ваты и закрывают снаружи нащельниками.
24.4. Стены из металлических панелей
Конструкции стен из трехслойных металлических панелей применяются при строительстве объектов самого разного назначения – промышленных, административных, спортивных, торговых и др. Они широко применяются при строительстве объектов автосервиса, моек, автозаправочных станций, складов; идеально подходят для возведения холодильных систем различного объема, где особенно важны такие качества панелей как отличная теплоизоляция и высокая устойчивость к поглощению влаги.
Несущей конструкцией здания, на которую монтируются легкие трехслойные панели, могут быть деревянные, металлические или железобетонные каркасы, а также внутренние поперечные стены и перекрытия.
Применение стен из металлических панелей обеспечивает:
-высокую технологичность изготовления; -простоту и сжатые сроки монтажа; -малый вес конструкций;
-возможность демонтажа с сохранением панелями своих свойств;
-низкие эксплуатационные затраты; -гигиеничность поверхности и простоту поддержания
чистоты;
![](/html/2706/1203/html_rmRrmVRz_O.C6ot/htmlconvd-oiWgAQ38x1.jpg)
-богатый выбор отделки и цветовой гаммы; -вариантность архитектурно-композиционного решения
фасадов зданий (рис. 24.12).
Рис. 24.12. Варианты решений наружных стен зданий из трехслойных металлических панелей
![](/html/2706/1203/html_rmRrmVRz_O.C6ot/htmlconvd-oiWgAQ39x1.jpg)
Современное технологическое оборудование позволяет изготавливать трехслойные панели любой длины (высоты). Однако по условиям обеспечения необходимой жесткости при транспортировании и монтаже длину панелей ограничивают величиной 12...14 м.
Для повышения жесткостных характеристик выпускаются каркасные стеновые изделия (рис. 24.16). Панели с несгораемым утеплителем из стеклянного штапельного волокна представляют собой трехслойную конструкцию, состоящую из металлического каркаса, облицованного с двух сторон металлическими профилированными листами с высотой гофров 10...22 мм. Облицовка выполняется из стали толщиной 0,5...0,7 мм и крепится к каркасу из стального гнутого профиля через термоизолирующие прокладки при помощи специальных заклепок и самонарезающих винтов (саморезов). Панели изготавливаются с монтажной шириной 1,1 м, длиной от 1,5 до 6 м, толщиной 50...150 мм по утеплителю.

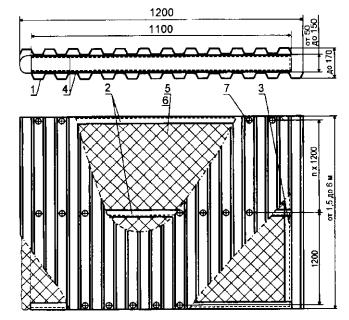

Рис. 24.16. Металлическая стеновая каркасная панель: 1 – панель; 2 – поперечные ребра каркаса; 3 – продольные ребра
![](/html/2706/1203/html_rmRrmVRz_O.C6ot/htmlconvd-oiWgAQ40x1.jpg)
каркаса; 4 – теплоизоляционная прокладка; 5 – утеплитель; 6
– полиэтиленовая пленка; 7 – самонарезающий винт
24.6. Стены из легких термопанелей
Конструктивные свойства панелей позволяют применять их для несущих стен, перекрытий и покрытий. В каркасных зданиях они могут с успехом применяться как навесные стеновые панели.
Основным элементом системы является термоизолирующая панель, представляющая собой однослойную конструкцию из вспененного полистирола (пенополистирола) плотностью 20...30 кг/м3, монолитно связанного с металлическим каркасом, обрамляющим панель по контуру и по внутренней и наружной плоскостям (рис.
24.28).
Рис. 24.28. Стеновые термоизолирующие панели из пенополистирола системы «Радослав»: а – глухая; б – с оконным проемом; в – стык рядовых панелей; г – монтажное положение угловой панели; д – крепление вертикальных стеновых панелей в углу; е – крепление панели и плиты покрытия; ж – опирание панели на фундамент; з – опирание
