.pdfПрактические занятия №18, 19
Сведения, необходимые для выполнения графической работы № 5

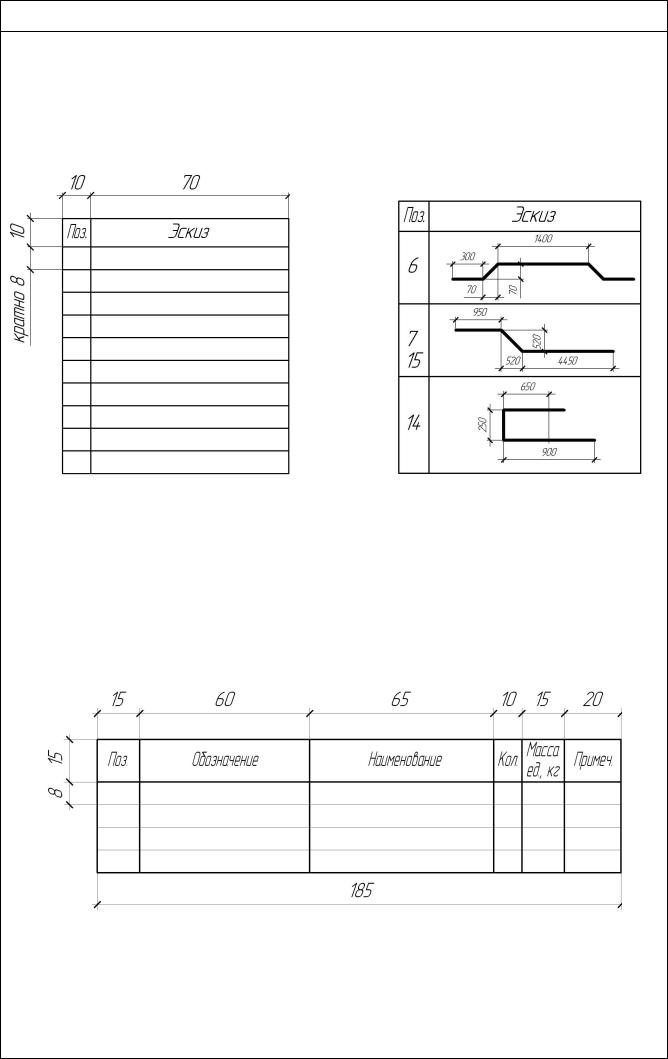

При большом количестве деталей данные, необходимые для их изготовления, приводят в ведомости по форме 6 приложение М ДСТУ Б А.2.4-7-95 (ГОСТ 21.501-93). Пример заполнения и размеры ведомости даны на рисунке 6.
Рисунок 6
На изделии (арматурном, закладном, соединительном и т.п.), состоящем только из деталей, составляют спецификацию по форме 7, при групповом способе выполнения чертежей таких изделий - по форме 8 (приложение Ж) ДСТУ БА.2.4-4-99 (ГОСТ 21.101-97).
На рисунке 7 даны размеры спецификации формы 7, а на рисунке 5 показан пример ее заполнения.
Рисунок 7
На сборочных чертежах изделий основная надпись выполняется по форме 4 ДСТУ Б А.2.4-4-99 (ГОСТ 21.101-97). Такая основная надпись изображена на рисунке 3, а пример ее заполнения дан на рисунке 5.
40
Практические занятия №20, 24
Графические работы №6, 7
Двухэтажный 1-секционный кирпичный жилой дом на 6 квартир
Объем и содержание задания.
1.Выполнить чертеж плана здания в масштабе 1:100 на формате А3 (графическая работа №6).
2.Выполнить чертеж фасада здания в масштабе 1:100 на формате А3 (графическая работа №7).
Рисунок 8
41
Практические занятия №20, 24
Сведения, необходимые для выполнения графических работ №6, 7
1.Конструктивная схема здания с продольными несущими стенами с опиранием на них панелей перекрытия. Крыша двухскатная чердачная по наслонным деревянным стропилам. Стены из кирпича глиняного обыкновенного, наружные толщиной – 510 мм, внутренние – 380 мм. Перекрытия сборные железобетонные из многопустотных панелей. Фундаменты монолитные бутобетонные. Перегородки гипсобетонные толщиной 80мм. Лестницы сборные железобетонные (марши и площадки). Оконные и дверные проемы заполнены деревянными оконными и дверными блоками. Марки окон ОК1 15-21, ОК2 15-15. Здание без подвала. Полы по 1-этажу деревянные по грунту. Кровля из волнистых асбестоцементных листов по наклонным стропилам.
2.В плане размер здания 15,4 м х 12 м между координационными осями. Отметка уровня земли (-1.030). Отметка подошвы фундамента (-2.230). Тогда глубина заложения фундамента
1.20м. Отметка конька крыши (+9.300). Высота этажа 3 м.
3.Оборудование кухонь и санузлов – газовые плиты, мойки, унитазы, ванны, умывальники.
4.Вентиляция естественная из кухонь и санузлов.

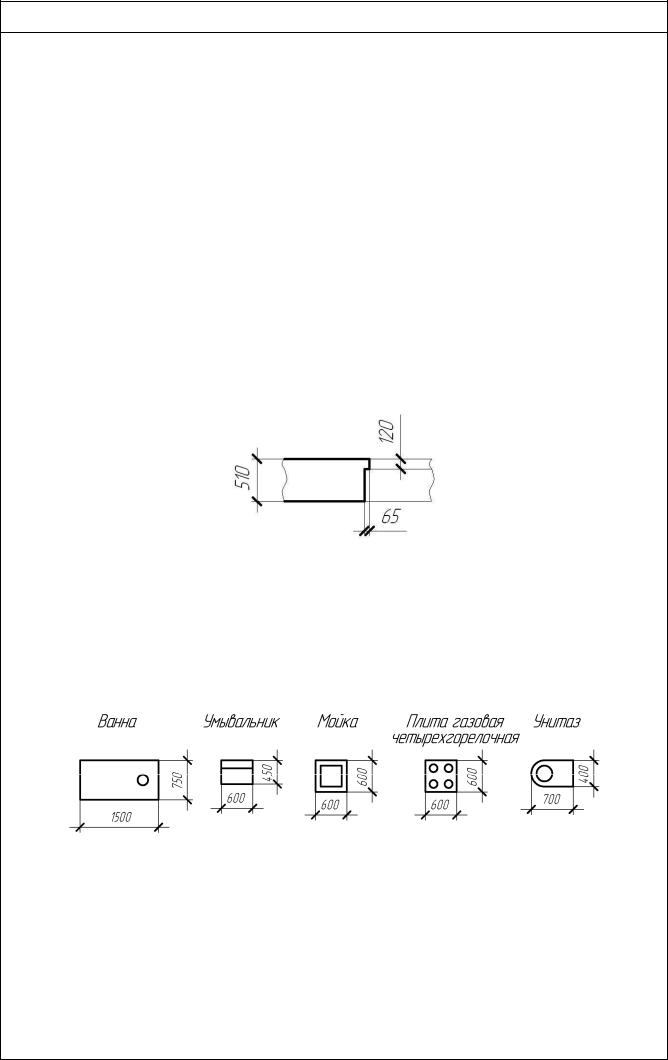

Размеры четвертей в кирпичной стене приведены на рисунке 9.
Рисунок 9
Ширина дверных проемов в квартиру и межкомнатных равна 910 мм, в кухню - 810 мм, в санузел – 710 мм. Дверные полотна изображаются под углом 30 ° к стене. При изображении санитарно-технических приборов необходимо помнить, что они вычерчиваются по размерам в масштабе 1:100. Типоразмеры сантехнических приборов даны на рисунке 10.
Рисунок 10
Размеры наносят в виде замкнутой цепи, допускается повторяемость размеров. Размерные линии пересекают выносные, осевые или контурные линии и выступают за крайние линии на 1-3 мм. Размерные линии заканчивают засечками в виде толстых основных линий длиной 2-4 мм, проводимых с наклоном вправо под углом 45° к размерной линии (рисунок 11). Отметки уровней элементов здания или конструкции, от какого-либо отсчетного уровня, принимаемого за нулевой, помещают на выносных линиях или линиях видимого контура.
42
Практические занятия №20, 24
Отметки обозначают знаком, в соответствии с рисунком 12, и указывают в метрах с тремя десятичными знаками, отделенными от целого числа запятой.
Рисунок 11 |
Рисунок 12 |
Основные надписи для архитектурно-строительных рабочих чертежей приведены в ДСТУ Б А.2.4-4:2009 – форма 3 (рисунок 13), пример заполнения (рисунок 14).
Рисунок 13
Рисунок 14
43
Практическое занятие №25

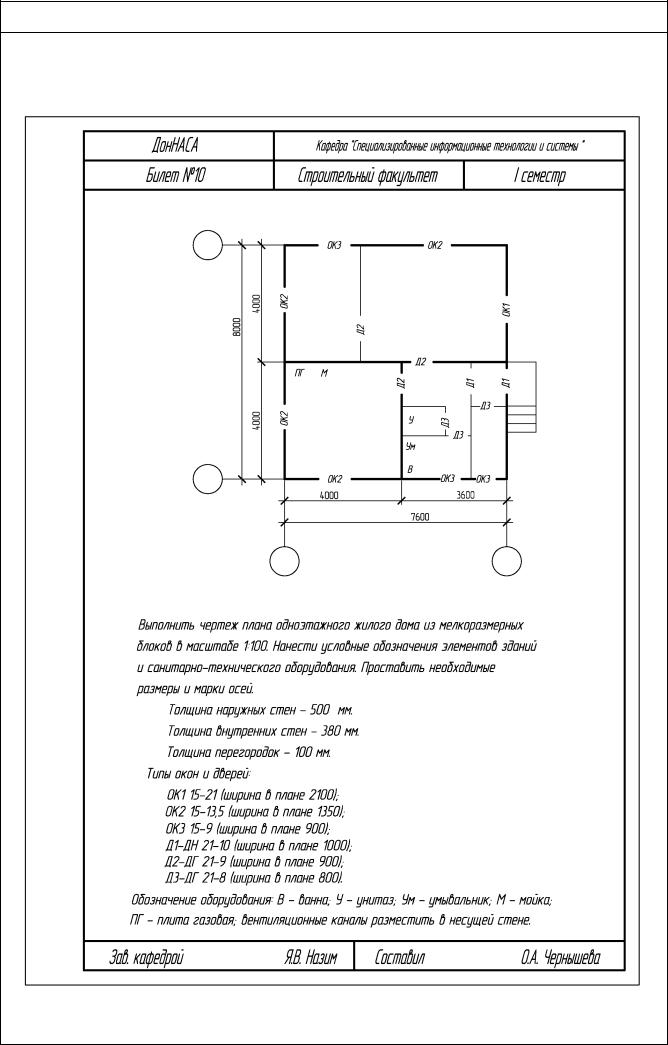

Образец билета модульно-рейтингового контроля №2
44
Практическое занятие №25
Пример решения билета модульно-рейтингового контроля №2
45

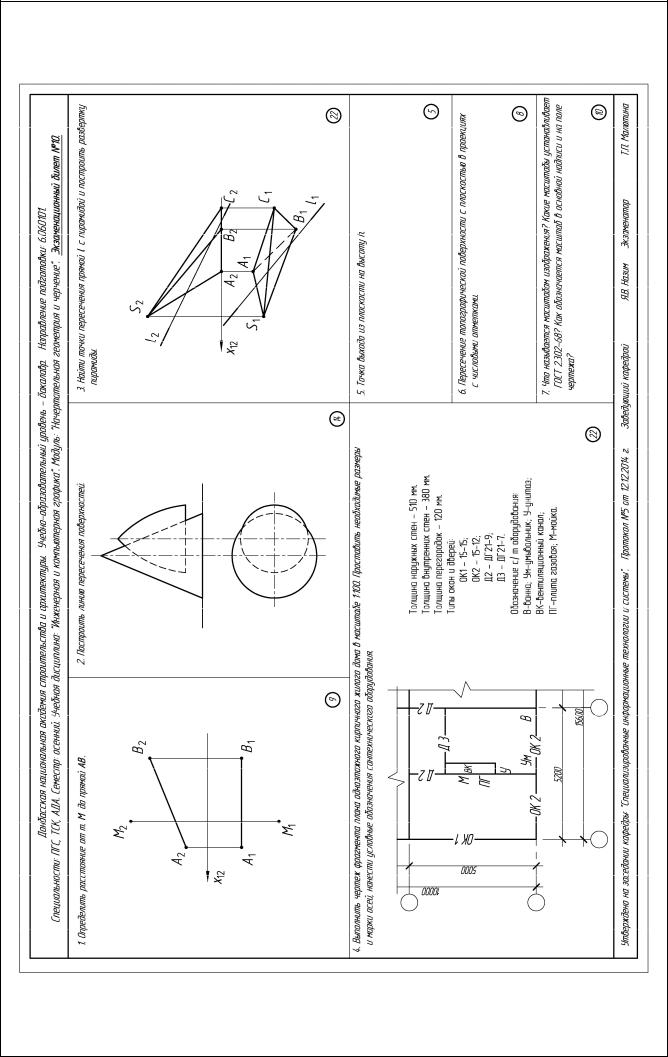

Образец билета экзамена
46
