Домашняя работа

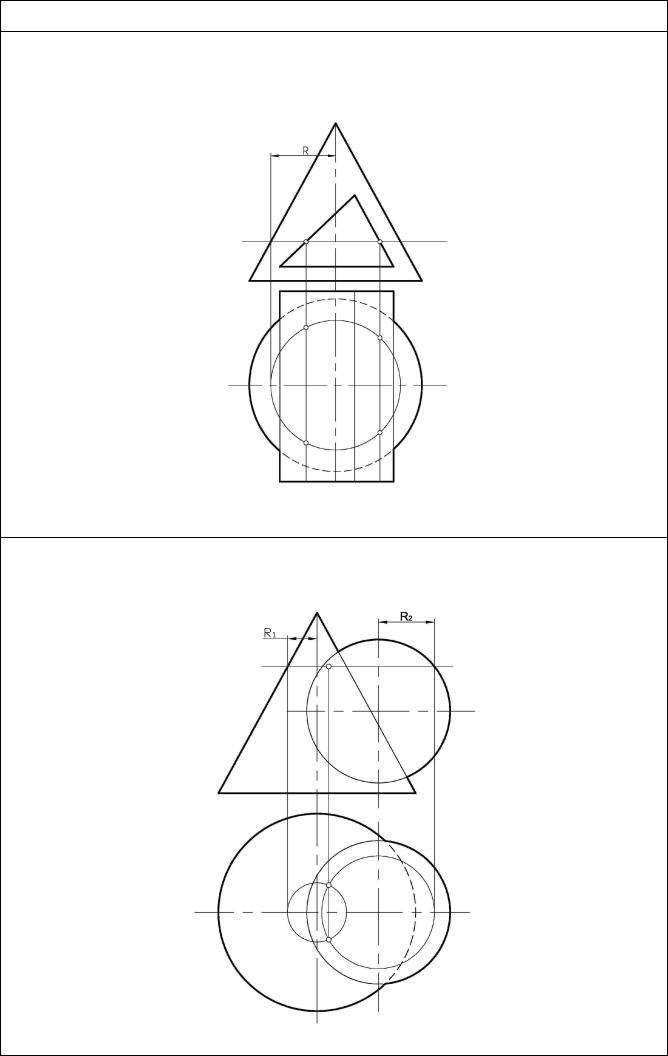

Задача №28.2

∙ Построить линию взаимного пересечения конуса с призмой.

Задача №28.3

∙ Построить линию взаимного пересечения конуса и сферы.

30

Практическое занятие №14

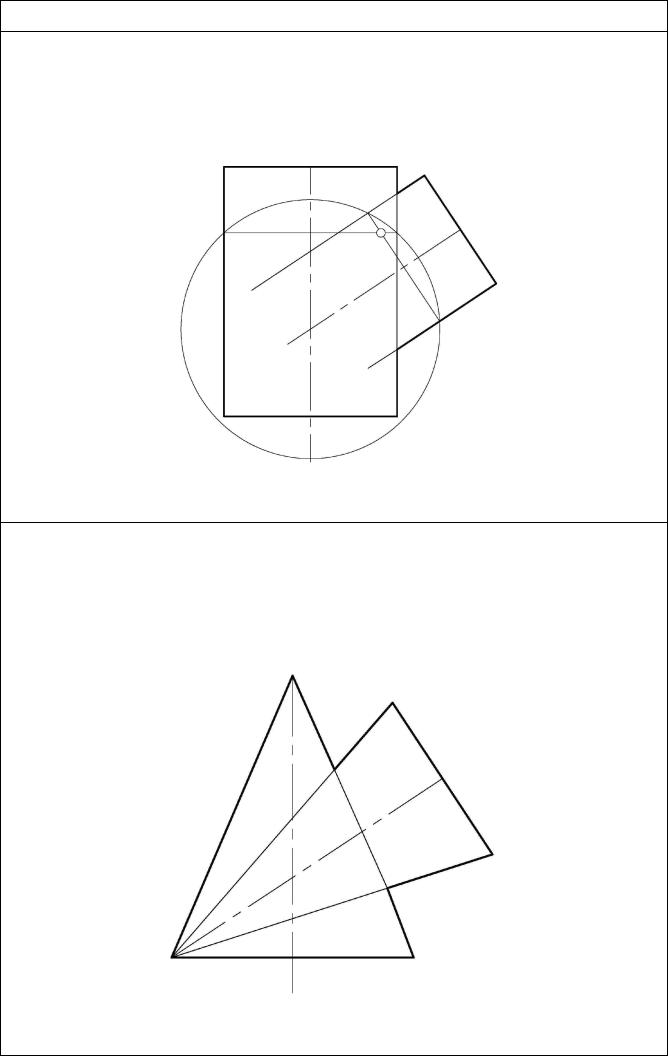

Задача №29

∙ Построить линию взаимного пересечения двух цилиндров методом вспомогательных секущих сфер.

Задача №30

∙ Построить линию взаимного пересечения двух конусов методом вспомогательных секущих сфер.

31

Практическое занятие №14

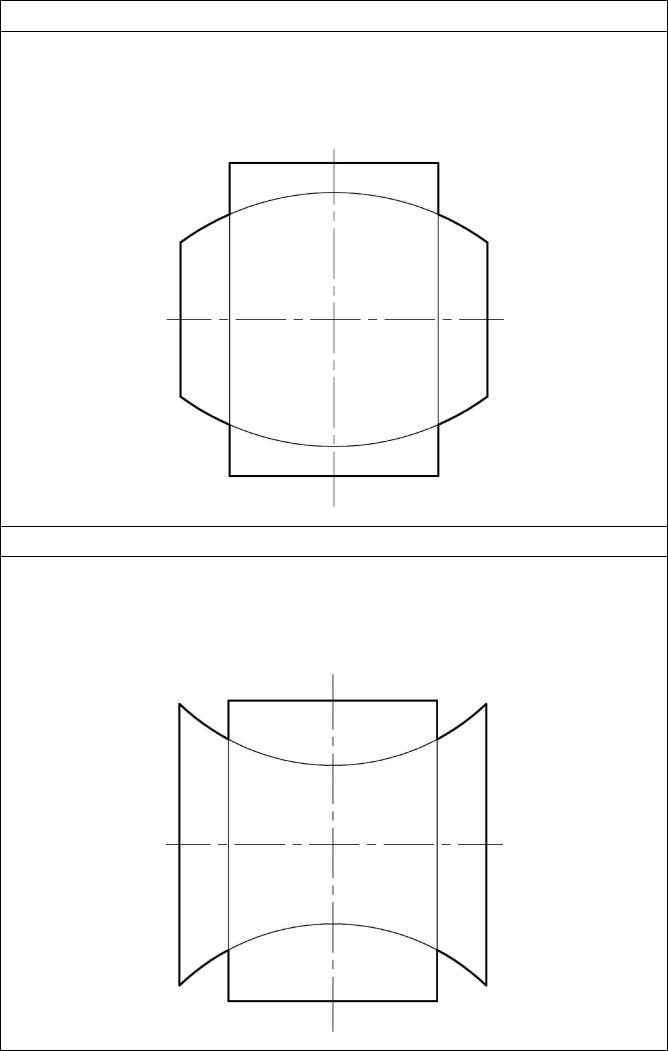

Задача №31

∙ Построить линию взаимного пересечения цилиндра и тора методом вспомогательных секущих сфер.

Домашняя работа

Задача №31.1

∙ Построить линию взаимного пересечения цилиндра и тора методом вспомогательных секущих сфер.

32

Практическое занятие №15

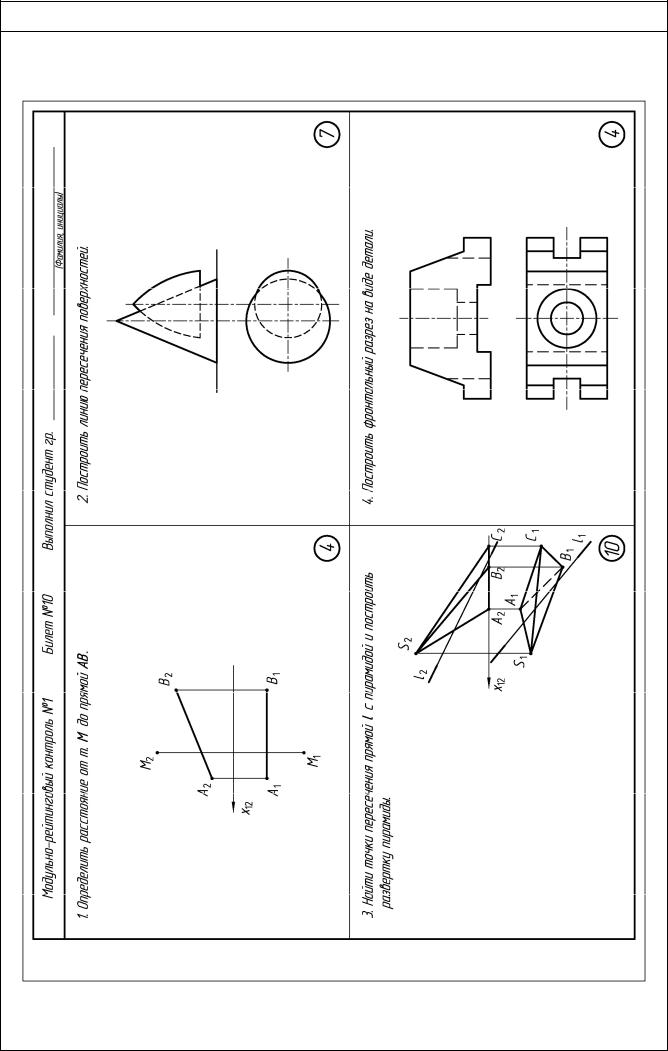

Образец билета модульно-рейтингового контроля №1

33

Практическое занятие №15

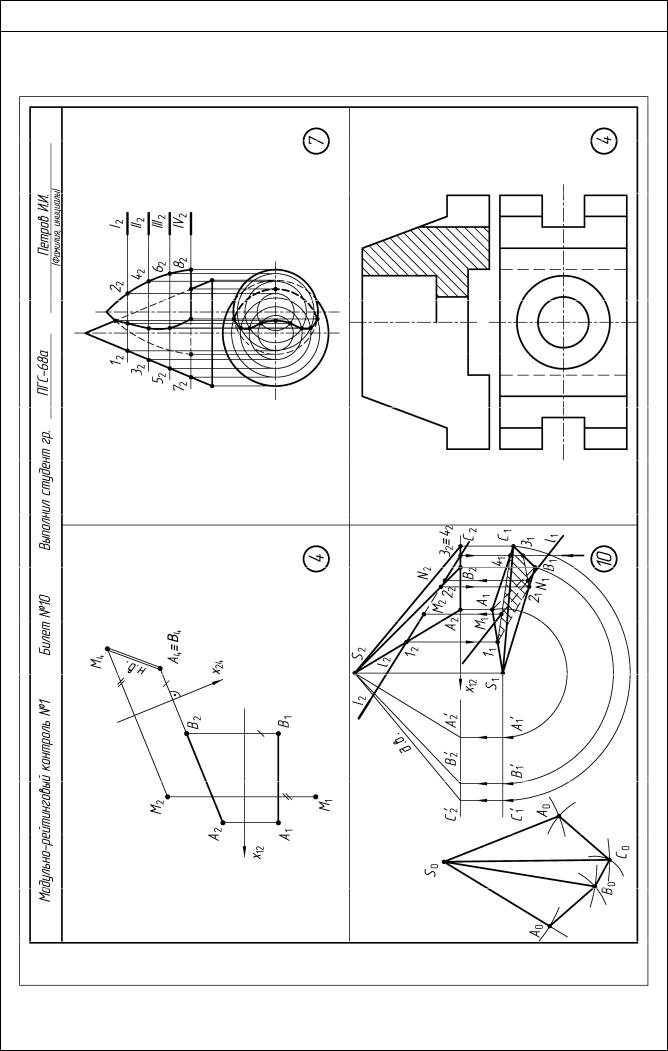

Пример решения билета модульно-рейтингового контроля №1

34

Практические занятия №16, 17

Графическая работа №4

Объем и содержание задания.

На формате А3 (420х297) горизонтальной ориентации необходимо выполнить рабочий чертеж узла 13, в котором происходит стыковка нижнего пояса фермы Ф2. Условие задания дано на рисунке 1. Для этого нужно сделать следующее:

-вычертить геометрическую схему фермы в масштабе 1:100 (рисунок 1), выполнить оформление – проставить размеры, нанести длину раскосов, обозначить узел, обозначить буквенную ось и выполнить надпись;

-построить главный вид (вид спереди) узла, поперечный разрез 1-1 и горизонтальный разрез 2-2 в масштабе 1:10 (рисунок 1), проставить размеры на изображениях, нанести позиции деталей, выполнить обозначение вида и разреза, выполнить обозначение узла;

-вычертить и заполнить спецификацию на данный узел, все размеры деталей, необходимые для заполнения спецификации, имеются на чертеже (рисунок 1) или приводятся ниже в справочных данных, спецификация на отправочный элемент выполняется по форме 9, изображенной на рисунке 2;

-выполнить технические требования для изготовления этого изделия;

-вычертить основную надпись по форме 4 (рисунок 3) и заполнить по образцу. Образец выполнения чертежа показан на рисунке 4.

Справочные данные для выполнения задания по варианту 13.

1. Для вычерчивания проекций узла и для заполнения спецификации ниже приводится ряд данных.

Сечения элементов узла фермы:

-в данном узле происходит стыковка нижнего пояса фермы, который состоит из двух спаренных швеллеров № 20 позиции 1, длина каждой детали составляет 8680 мм (параметр нужен для заполнения спецификации);

-левый и правый раскос узла фермы позиции 2 состоит из двух спаренных равнополочных уголков 90х8, длина каждой детали 2510 мм (параметр нужен для заполнения спецификации);

-вертикальная стойка узла фермы позиции 3 состоит из двух равнополочных уголков 75х6 крестообразного сечения, длина каждой детали 2025 мм (параметр нужен для заполнения спецификации), детали зеркальные («так» и «наоборот»;

-толщина всех фасонок узла составляет 10 мм;

-при вычерчивании изображений детали позиции 1 (швеллер № 20) все размеры взять из сортамента на профильную сталь (таблица 1). Остальные параметры всех деталей имеются на чертеже (рисунок 1).

2. Для подсчета массы деталей при заполнении спецификации ниже приводится масса одного погонного метра прокатных профилей: швеллер № 20 – 18,4 кг/м; уголок 90х8 – 10,93 кг/м; уголок 75х6 – 6,89 кг/м.

3.Для подсчета массы фасонок при заполнении спецификации необходимо плотность материала (для стали плотность равна 7850 кг/м3) умножить на объем фасонки. Объем фасонки нужно посчитать, перемножив ее длину, ширину и толщину.

4.Для данного чертежа необходимо выполнить следующие технические требования:

-Материал всех элементов конструкции – сталь С245 ГОСТ 27772-88.

-Все швы kf =10 мм, кроме оговоренных.

-Все сварные швы выполнить полуавтоматической сваркой в среде углекислого газа проволокой СВ 08Г2С по ГОСТ 2246-70.

35

Практические занятия №16, 17

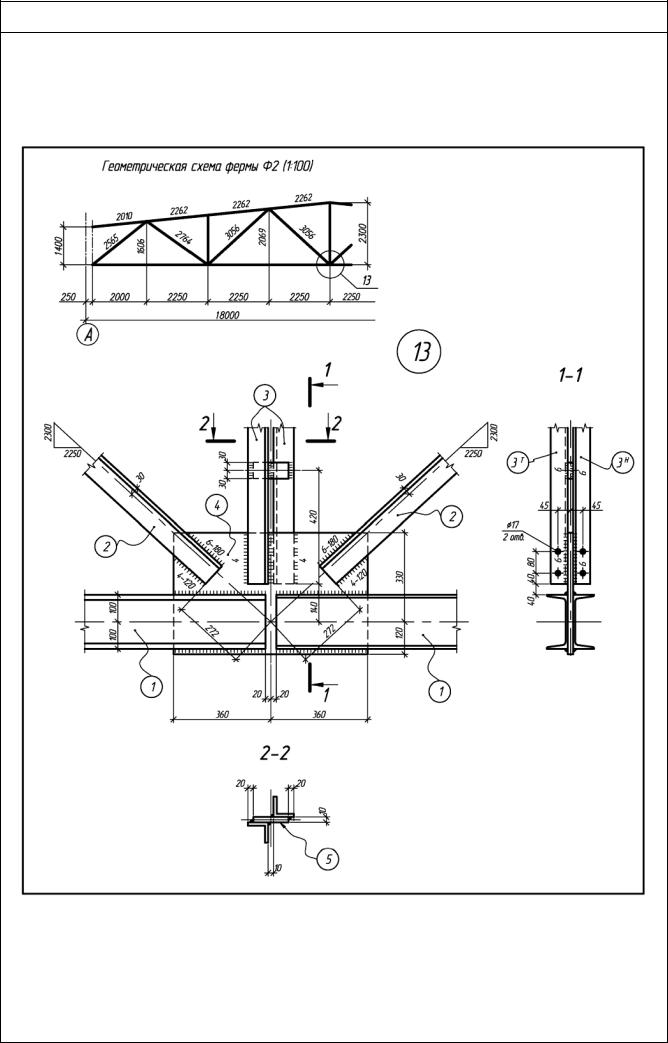

Узел стыковки нижнего пояса фермы

Рисунок 1

36

Практические занятия №16, 17

Сведения, необходимые для выполнения графической работы № 4

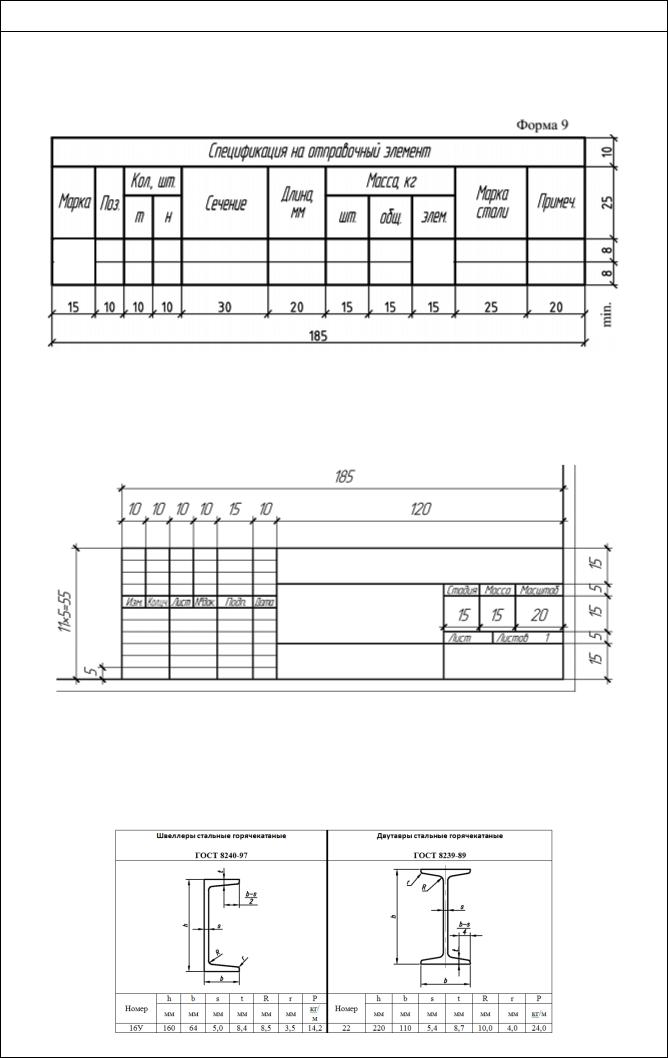

Спецификация на отправочный элемент выполняется по форме 9 и располагается в правом верхнем углу чертежа.

Рисунок 2

Для рабочих чертежей отправочных марок элементов конструкций применяют основную надпись по форме 4.

Рисунок 3

В таблице 1 приведен сортамент на профильную сталь в сокращенном виде, даны только те параметры, которые будут использоваться студентами при выполнении графической работы №4.

Таблица 1. Швеллеры и двутавры с уклоном внутренних граней полок

37

Практические занятия №16, 17

Образец выполнения чертежа

Рисунок 4

38

Практические занятия №18, 19

Графическая работа №5

Объем и содержание задания.

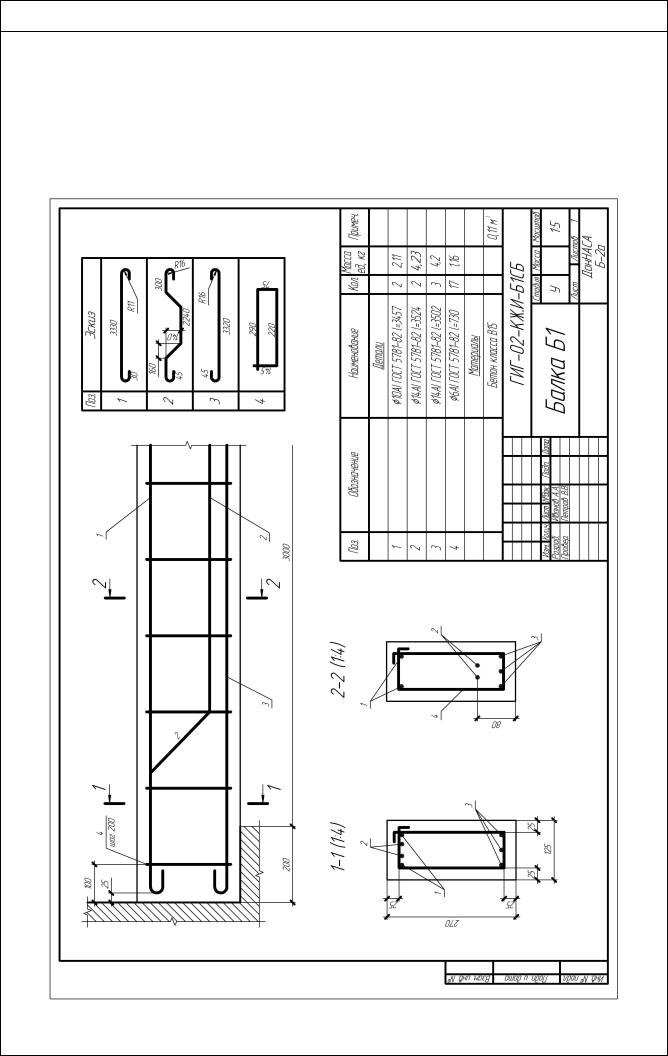

На формате А3 (420х297) горизонтальной ориентации необходимо выполнить сборочный чертеж ж/б изделия – балка Б1. Условие задания дано на рисунке 5.

Образец выполнения чертежа

Рисунок 5
