Розрахунок метантенков.

Визначаємо добовий обсяг всіх видів опадів :

.

Визначаємо суха речовина всіх видів опадів :

кг/доба ;

- коефіцієнт , що враховує збільшення обсягу осаду за рахунок великих фракцій зважених речовин, = 1,1...1,2 .

.

Визначаємо вологість суміші опадів

Р;

вологість Р_СМ = 100 - Р¹_СМ ;

_ос = 1000 кг/м ³ = 1 т/м³ .

По СНиП табл. 59 вибираємо режим сбраживания й дозу завантаження . Якщо в стоках є ПАВ величину добової дози завантаження D_mt необхідно перевірити по формулі 110 ( СНиП) .

Визначаємо обсяг метантенка

W_MET = .

Визначаємо відсоток розпаду беззольної речовини

R_r = R_lim - K_rD_mt , де

R_lim - max можливе сбраживание беззольної речовини осаду, що завантажує , % обумовлене по п. 6.353 Снип ;

K_r - коефіцієнт , що залежить від вологості осаду , приймається по табл. 61 СНиП .

Визначаємо вологість осаду після метантенка

%.

8.Визначаємо газовыделение

Г = , м³/доба .

R_r - розпад беззольної речовини.

Бз - беззольна речовина осаду.

- 1 кг/м³ ( 1000 якщо G_СУХ узято в т/доба ) .

Кількість виділюваного газу :

W_Г = , м³/година .

10.Визначаємо обсяг газгольдера:

W= W_Г^. ( 2...4 ) , м³.

Конструкції метантенков.

Метантенк являє собою герметичний резервуар , циліндричної форми з конічним днищем з рухливим або нерухомим перекриттям у верхній частині якого є ковпак для збору газу.

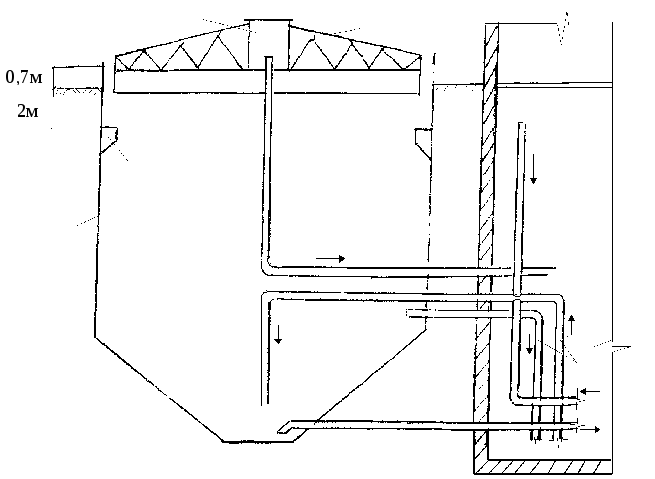

МЕТАНТЕНК ІЗ ПЛАВАЮЧИМ ПЕРЕКРИТТЯМ (РУХЛИВИМ) .

Газов.колпак

ферма

ограничитель

корпус

газ

пар

осадок

сбр.осадок

перемеш

Рухливе перекриття складається з:

металевої ферми ;

покриття теплоізоляцією ;

шар толю по металевому листі ;

бруски;

робочий настил з дощок ;

захисний настил з дощок ;

бітум ;

8. руберойд .

Люк для отбора проб

Люк-лаз

Достоїнства : 1. Взрывобезопасность , 2. Можливість регулювання завантаження й вивантаження осаду (по положенню плаваючого перекриття) .

Недоліки : 1. Через велике дзеркало маси, що бродить, створюються сприятливі умови для утворення кірки . 2. При низькій температурі повітря утрудняється рух плаваючого перекриття по напрямних ролика (обмерзання) . Тому ця конструкція метантенка не знайшла широкого застосування. Найбільше поширення одержав метантенк із нерухомим перекриттям.

МЕТАНТЕНК ІЗ НЕРУХОМИМ ПЕРЕКРИТТЯМ.

ГАЗ

1

2

3

1.Метантенк.

2.Насос.

3.Колодязь - дозатор.

У верхній частині перекриття метантенка розташована горловина D= 4 м і висотою 2,5м (метантенк D = 24 м) . Поверхня маси, що бродить, завжди вище підстави горловини , тому площа дзеркала води значно менше . Це приведе до інтенсивному газовыделению й сприяє розбиванню кірки .

Для збору газу на горловині метантенка встановлені газові ковпаки D =3,8м.Тиск газу в них 3...3,5 Кпа .

На підставі досвідчених даних відношення D до його глибини перебуває в межах 1:1 , 1:0,8 .

Газо- і теплоізоляцію бетонного перекриття метантенков виконують із чотирьох- п'яти шарів перхлорвінілової маси , покладеної по бетоні й покритій цементній стяжці. Потім іде шар шлаків = 50 див , цементна стяжка й сама верхній - тришарова рулонна покрівля .

Найбільше раціонально завантаження й вивантаження осаду робити одночасно й безупинно.

Осад подається через дозуючу камеру у верхню зону метантенка й вивантажується з конусної частини днища .

Достоїнства : 1. Сприятливі температурні умови тому що виключається залпове надходження холодного сирого осаду . 2. Рівномірність газовыделения .

Перемішування осаду здійснюється за допомогою гідроелеватора . Він надійний в експлуатації , але має низький КПД , тому застосовується в метантенках місткістю до 1700 м³ .

Метантенки великої ємності обладнаються пропелерними мішалками .

Типові метантенки мають корисний обсяг від 500 до 800 м³ (D 12,5...22,6м). Секція метантенков складається з 4-х резервуарів , будинку обслуговування , кіоску газових приладів, прохідного тунелю ( крім D 12,5 м) .

Кран-балка

Газы брожения

На аэробн. обработку

24.0

сток

От пульсатора

Очищен. ст. вода

6.00

0.00

илоотделитель

Трубопровод

рециркуляции

Газы брожения

АНАЭРОБНО-АЭРОБНЫЙ БИОРЕАКТОР БАШЕННОГО ТИПА.

ДВОСТУПІНЧАСТІ МЕТАНТЕНКИ .

I щабель - інтенсивне шумування органічних речовин , супроводжується

бурхливим газовыделением і перемішуванням осаду .

II щабель- загасання газовыделения , розшарування осаду - виконує функцію

илоуплотнителя .

1

2

3

4

5

3

4

5

1. Випуск осаду ; 2. Випуск иловой води ; 3.4. Патрубки иловой води й осідання; 5. Сирий осад .

Двоступінчасте сбраживание дозволяє в 2 рази зменшити обсяг осаду , за рахунок видалення иловой води . Проектується в районах з t_ВОЗД > 6 ⁰С . Доза завантаження 3...4 % .
