4.3. Содержание топографических карт и планов.
Карта или план состоит из зарамочного оформления, рамки и внутреннего содержания.
Зарамочное оформление включает: номенклатуру (шифр) листа, год издания, масштаб, сечение рельефа, метод съемки, системы координат и высот, величины сближения меридианов и склонения магнитной стрелки.
Рамка карты (плана) содержит координаты углов рамки в географической системе и выходы километровой сетки в прямоугольной системе координат. На планах подписываются углы рамки трапеции только в прямоугольной системе координат.
Содержание карты (плана) состоит в изображении всех элементов земной поверхности (контура, предметы, дороги, водоемы, растительный покров, сооружения, коммуникации и т.д.) – ситуации с использованием масштабных и немасштабных условных знаков, пояснительных надписей, цветовой окраски, принятые едиными для данного государства и неровностей земной поверхности – рельефа, изображенного отметками и горизонталями. Подробность изображения ситуации зависит от масштаба карты или плана (чем крупнее масштаб, тем подробнее карта или план), а рельефа- от сечения (чем меньше сечение, тем подробнее изображен рельеф).
Условные знаки и цвет наглядно показывают содержание тех или иных элементов. Пояснительные надписи и цифровые обозначения дополняют условные знаки, раскрывая особенности изображаемых объектов. Условные знаки бывают масштабные, когда контур изображается в масштабе карты или плана, и внемасштабными (точечными) условными знаками, когда предметы местности и различные объекты имеют малую величину, очертание которых не может изображаться в данном масштабе карты или плана (деревья, столбы, дороги и т.д.).
Рельеф изображается горизонталями коричневого цвета. Горизонталь – это кривая линия равных высот (след сечения горизонтальными плоскостями проведенными через равные высоты – сечения). Рельеф характеризуется сечением и заложением (Рис. 4.3.).
|
Рис.4.3. Изображение рельефа горизонталями |
4.4. Номенклатура карт и планов, размеры рамок топографических планов разных масштабов.
При картографировании значительной территории получают много листов карт. В связи с этим вводится система обозначения отдельных листов карт различных масштабов, которая называется номенклатурой карт (буквенно-числовое обозначение листов).
В основу номенклатуры топографических карт положена карта масштаба 1:1000000. Каждый лист такой карты соответствует сферической трапеции размерами 40 широты и 60 долготы.
Для получения границ листов карт масштаба 1:1000000 всю поверхность земного шара разделяют меридианами, проведенными через 60 по долготе на 60 колонн и параллелями, проведенными через 40 начиная от экватора, на ряды или пояса. Колонны совпадают с зонами, но счет зон ведется от нулевого (Гринвичского) меридиана, а счет колонн – на восток от меридиана с долготой 1800. Поэтому номера колонн отличаются от номеров зон на 30 единиц.
Ряды или пояса обозначаются заглавными буквами латинского алфавита по направлению от экватора к полюсам. Колонны обозначают арабскими цифрами.
Номенклатура листов карт связана с масштабом карт. Так, территория, которая изображена в масштабе 1:1000000 на одном листе бумаги размером 55 х 55 см может быть изображена в более крупных масштабах на нескольких листах. Одному листу карты масштаба 1:1000000 (Рис. 4.4) соответствует 4 листа карты масштаба 1:500000 (обозначается буквами АБВГ) –N- 37 -А , девять листов карты масштаба 1:300000 (обозначенными от I до IХ, написанными перед номенклатурой миллионного листа, например : IХ – N – 37), 36 листов масштаба 1:200000 обозначенными римскими цифрами от I до ХХХVI, например N – 37 – ХХХVI, написанными после номенклатуры миллионного листа и 144 листам карты масштаба 1:100000, обозначенными арабскими цифрами от 1 до 144 включительно, например: N – 37 – 144. Одному листу карты масштаба 1:100000 (Рис. 4.5.) соответствует 4 листа карты масштаба 1:50000, которые обозначают заглавными буквами русского алфавита А, Б, В, Г. Номенклатура последнего листа М 1:50000 – N – 37 – 144 – Г. Одному листу М 1:50000 соответствует четыре листа карты М 1:25000, которые обозначаются строчными буквами русского алфавита а, б, в, г. Номенклатура последнего листа М 1:25000 – N – 37 – 144 – Г – г. Одному листу карты масштаба 1:25000 соответствует четыре листа карты масштаба 1:10000, которые обозначают арабскими цифрами 1, 2, 3, 4. Номенклатура последнего листа карты М 1:10000 – N – 37 – 144 – Г – г – 4.
|
Рис.4.4. Разграфка топографических планов |
|
Лист карты масштаба 1:100000 служит основой для разграфки и номенклатуры более крупных масштабов. Одному листу карты масштаба 1:100000 соответствует 256 листов карты М 1: 5000, которые обозначают арабскими цифрами от 1 до 256, например –N – 37 – 144-(256). |
Рис.4.5. Номенклатура листов карт |
|
Одному листу масштаба 1:5000 соответствует девять листов масштаба 1:2000, которые обозначают буквами русского алфавита а, б, в, г, д, е, ж, з, и (Рис. 4.6), написанными в скобках справа от номенклатуры М 1:5000. Номенклатура последнего листа М 1:2000 – N –37- 144- (256 –и). |
Рис.4.6. |
В пределах листа карты М 1: 5000 и крупнее искажений за кривизну Земли практически нет, поэтому изображение местности на таком листе представляет собою план на горизонтальной плоскости.
Инструкцией по топо-геодезическим работам для городского, поселкового и промышленного строительства от 1992 г. разрешается съемка и составление планов в масштабах 1:5000 – 1:500 на планшетах квадратной или прямоугольной разграфки. За основу принимается планшет масштаб 1: 5000 с размерами 40 х 40 см (2 х 2 км, 400 га).
|

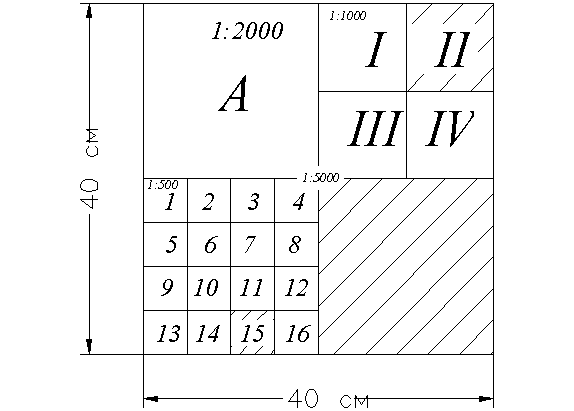

Одному листу плана М 1:5000 ( Рис. 4.7) соответствует четыре листа М 1: 2000 (А, Б, В, Г). Одному листу плана 1:2000 соответствует четыре листа М 1: 1000 (I , II, III и IV) и 16 листов 1:500, которые нумеруют арабскими цифрами от 1 до 16. |
Рис.4.7. |
