Иллюстрации, таблицы



Схема основных сплетений вегетативной нервной системы, соотнесенных с условными энергетическими центрами (чакрами) человека. Цифры слева указывают расположение чакр снизу вверх: 1 - четырехлепестковый (корневой) чакрам - муладхара; шести-лепестковый чакрам - швадхистана; 3 - десятилепестковый чакрам - манипура; 4 - двенадцатилепестковый чакрам - анахата; шестнадцатилепестковый чакрам - вишудха; двуле-пестковый (волевой) чакрам - аджна; 7 - тысячелепестковый чакрам - сахасрара.

Конструкция связей лобной области коры больших полушарий у человека ЛОБН - лобная область; ВИС - височная; ТЕМ - теменная; ЗАТ - затылочная; ГПП - гигантопирамидное поле; ЗЦ - задне-центральная область; ГИТ - гипоталамус; МД - медио-дорсальное ассоциативное ядро таламуса; ВТК - внутреннее коленчатое тело; НТК - наружное коленчатое тело; ВБК - вентробазальный комплекс; РФ - ретикулярная формация среднего мозга. Сплошными тонкими стрелками показаны афферентные связияобной коры; толстой стрелкой - эфферентные пути к гигантопирамидному полю; пунктирными стрелками - эфферентные связи с аппаратами межуточного мозга и ствола. Выявляются три кольца саморегуляции - фронто-гипоталамическое, фронто-таламическое и фронто-ретикулярное. Этими путями лобная область осуществляет контроль за тремя основными системами: мотивацион-ной, соматической и сенсорно-интегративной.

А, Б, В. Структурно-функциональная модель интегра-тивной работы мозга, предложенная А. Р. Лаурия (1970). А - первый блок регуляции общей и избирательной неспецифической активации мозга, включающий ретикулярные структуры ствола, среднего мозга и диэнцефалъных отделов , а также лимбическую систему и медиобазальные отделы коры лобных и височных долей мозга: 1 - мозолистое тело; 2 - средний мозг; 3 - теменно-затылочная борозда; 4 - мозжечок;'5- ретикулярная формация ствола; 6- крючок; 7 - гипоталамус; 8 - таламус; Б - второй блок приема, переработки и хранения экстроцептивной информации, включающий основные анализаторные системы (зрительную, кожно-кинестатическую, слуховую) корковые зоны которых расположены в задних' отделах больших полушарий; 1 - премотсцшая область; 2 - прецентральная извилина; 3 - центральная извилина; 4 - моторная область; 5 - префронтальная область; В - третий блок программирования,регуляции и контроля за протеканием психической деятельности, включающий моторные, премотор-ные и префронтальные отделы мозга с их двусторонними-связями; обозначения те же, что и на рисунке Б

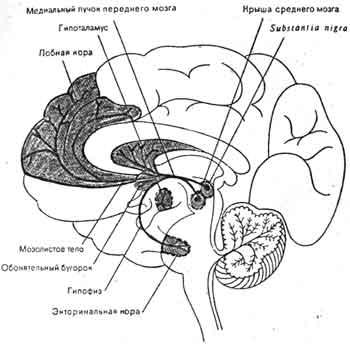

Дофаминовые проводящие пути показаны на рисунке схематически. Тела нейронов, содержащих дофамин, образуют скопления в двух небольших участках среднего мозга - substania nigra и покрышке, от этих нейронов отходят широко ветвящиеся волокна, которые оканчиваются в полосатом теле, регулирующем двигательную активность, и в лим-бической системе переднего мозга,связанной с эмоциями. Небольшая группа дофаминовых нейронов в гипоталамусе регулирует также секрецию гормонов гипофизом. Дофамин связывают с двумя заболеваниями: дефицит медиатора в полосатом теле создает ригидность и тремор, характерные для болезни Паркинсона, а избыток дофамина в лимбической системе переднего мозга, возможно, причастен к шизофрении.

Суммарные данные, полученные О. Форстером в результате электрического раздражения различных точек коры головного мозга человека (1926) (Бернштейн, 1966).

Стриопаллидум и его эфферентные связи, базальный аспект. Хвостатое ядро (с. caudatus), скорлупа (putamen) и бледный шар (pallidum), составляющие единую систему (striapal-lidum), тесно связаны с глубокими структурами: зрительным бугром, гипоталамической областью, красным ядром, черной субстанцией и корой головного мозга (по О. Криигу).

Кровоснабжение мозга Несмотря на то, что вес мозга составляет прибл. 2% общего веса тела, получает 15-20% минутного объема, потребление кислорода мозговыми клетками составляет 20% организма в целом. Потребность в энергии практически покрывается распадом глюкозы (RQ = 0,97-0,99). Практически не имеет запаса питательных веществ: "запас" является достаточным лишь на 2-3 минуты. Таким образом, функционирование мозга непосредственно зависит от соответствующего кровотока, снабжения кислородом и глюкозой. В физиологических условиях мозговой кровоток равняется 50- 55 мл/мин/100 г, т.е. мозг в целом получает 700-750 мл крови в минуту, 15-20% минутного объема. Кровоток в сером веществе в среднем составляет 80 мл/мин/100 г, в белом веществе - - 20 мл/мин/100 г. Анализируя региональный мозговой кровоток (rCBF) установили, что в норме кровоток наиболее выраженным является в лобных областях, средним в теменных и наиболее низким в височных областях. Во время функционирования мозга усиливается кровоток в соответствующих областях. Мозг получает 2/3 крови через систему сонных артерий, а 1/3 - позвоночных артерий. Четыре крупных сосуда образуют замкнутый круг

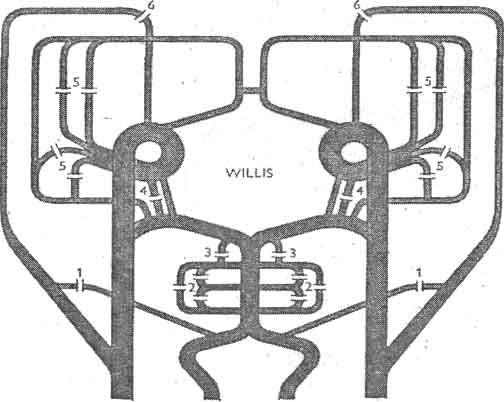

Анастомозы между системами сонных и позвоночных артерий (по Н. Krayenbuhl et G. M. Yasargil) 1 - соустье между позвоночной артерий и наружной сонной артерией; 2 - мозжечковые соустья; 3 - соустья между верхней мозжечковой артерией и задней Мозговой артерией; 4 - соустья между передней и задней артериями сосудистого сплетения; 5 - соустья между средней, передней и задней Мозговыми артериями головного мозга; 6 - соустья между наружной сонной артерией

Схема взаимодействий различных структур головного мозга в процессе возникновения эмоций, предложенная Дж. Папесом - "круг Папеса" (по Г. Шеперду, 1983)

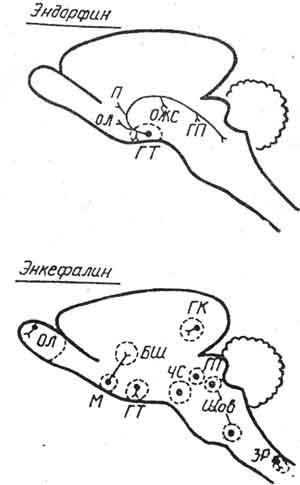

Схема расположения нейронов, содержащих опиоидные нейропептиды - эндорфины и энкефалины Условные обозначения: БШ - бледный шар; ГК - гиппо-камп; ГП - голубое пятно; ГТ - гипоталамус; ЗР - задний рог спинного мозга; М - миндалина; ОЖС - околожелудочковое серое вещество; ОЛ - обонятельная луковица; П - перегородка; ЧС - черная субстанция (по Г. Шеперду, 1983)

Специфические паттерны распределения активности (кровотока) в коре бодрствующего мозга человека (Ingvar, 1975). А - покой, Б, В - низкая и высокая интенсивность кожной электростимуляции, Г - сжимание кисти, Д - речь, Е - чтение, Ж - решение графической задачи, 3 - обратный счет в уме.

Схема проведения эфферентных влияний лимбической коры на висцеральные функции. 1 - мозолистое тело; 2 - паравентрикулярное ядро; 3 - супраоптическое ядро; 4 - маммиллярные тела; 5 - продолговатый мозг; 6 - блуждающий нерв; 7 - звездчатый ганглий; 8 - пограничный симпатический ствол; 9 - солнечное сплетение; 10 - кишечник.
