3.5. Определение теплоты гидратации гипса
При термосном методе определения тепловыделения температура окружающей среды должна быть постоянна. Температура образца, равная в начале опыта температуре среды, изменяется самопроизвольно в результате одновременного протекания двух процессов: 1) выделения тепла при гидратации гипса и 2) теплообмена между образцом и средой. Первый процесс обусловливает повышение температуры, второй – ее понижение. Суммарный результат зависит от того, что больше, скорость тепловыделения или скорость теплопотерь в среду. В методе принято допущение, что температура образца одинакова во всех точках его объема. В действительности температура падает от центра к периферии образца. Чтобы выровнять температуру образца, нужно между образцом и средой создать высокое термическое сопротивление, на котором будет локализован в основном весь температурный перепад. Самым высоким термическим сопротивлением обладает сосуд Дьюара (термос) – стеклянная колба с двойными стенками, между которыми создан вакуум. Отсутствие вещества между стенками практически исключает передачу тепла конвекцией и кондукцией, но остается третий путь – излучение. Для его снижения стенки колбы делают зеркальными – покрывают серебром. Этот металл имеет очень высокую отражательную способность.

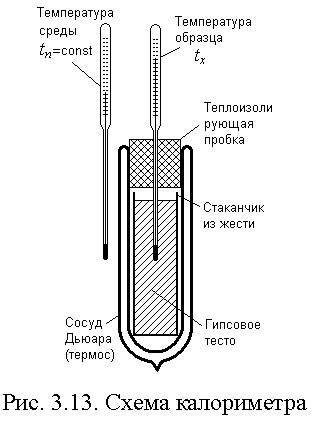

Впростейшей схеме испытания (рис. 3.13) калориметрической средой является воздух помещения. При этом необходимо позаботиться о постоянстве коэффициента теплообмена (теплоотдачи) между термосом и средой и постоянстве температуры воздуха. Коэффициент теплоотдачи зависит от скорости омывания воздухом стенок термоса. Наименьшее значение он принимает, если воздух неподвижен.
Температура воздуха в помещении tn имеет суточные колебания, которые при центральном отоплении не должны превышать ±1,5 °С. Испытание гипса занимает 1 час. За это время температура воздуха в помещении изменяется незначительно. Если не открывать окон и дверей, то можно считать, что tn=const. Воду и гипс для приготовления образца, а также все части прибора и инструменты нужно до испытания выдержать не менее 1 часа и том же помещении. Тогда начальную температуру образца можно считать равной температуре среды tо=tn.
Для опыта готовят тесто нормальной густоты, для чего отвешивают 80 г гипса и соответствующее количество воды. Приготовленное тесто выливают в стаканчик из белой жести и помещают в сосуд Дьюара. В центре образца размещают резервуар термометра. Регистрируют температуру гипсового теста через каждые 5 минут, в течение 1 часа. Строят график зависимости температуры от времени и вычисляют количество теплоты, выделившейся за 5, 10, 15 ,…, 60 мин. с момента затворения. Строят график зависимости удельного тепловыделения гипса от времени, по которому судят о характере процесса гидратации.
Теплота Q, выделяемая гипсом, частично идет на нагрев всего того, что находится внутри термоса, и частично – на потери в среду, т. е. складывается из двух частей: Q=Q1+Q2.
Теплота Q1, идущая на повышение температуры в термосе, пропорциональна суммарной теплоемкости Cт (Дж/оС) всех нагреваемых частей (внутренней стенки термоса, металлического стаканчика, гипсового теста, конца термометра и части теплоизолирующей пробки):
Q1=Cт(tx–to),
где to – начальная температура гипсового теста; tх – температура гипсового теста к моменту x (0, 5, 10 …60 мин.).
Аддитивная теплоемкость определяется по формуле:
Cт =сгmг+свmв+∑сimi ,
где с и m – соответственно, удельная теплоемкость и масса: гипса (индекс "г"), воды (индекс "в") и прочих нагреваемых частей (индекс "i"). Величина ∑сimi определяется экспериментально. Можно принять: сг=0,84 и св=4,28 кДж/(кг· оС), а ∑сimi =125 Дж/°С.
Теплота Q2, теряемая телом в среду, пропорциональна коэффициенту теплоотдачи α, который представляет собой количество теплоты, теряемой телом за 1 секунду, с 1 м2 поверхности при разности температур между поверхностью тела и средой в 1 °С. В случае термоса, при фиксированной площади S контакта его со средой, пользуются константой теплоотдачи калориметра Qk=αS (Вт/°С), определяемой экспериментально. Тогда
,
где τ – время.
Интегрирование по времени заменяем суммированием по площади, заключенной между кривой tx=f(τ) и прямой tn=const:
и Q2=Qk·Fx
Например, для момента времени τx соответствующий интеграл от 0 до τx равен площади заштрихованной на рис. 3.14. Площадь Fx находят по трапециям (в °С·с):
Fx=[(to– tn)/2+(t5– tn)+(t10– tn)+(t15– tn) +…+(tk– tn)/2]Δτ,
гдеto, t5, t10,... tk, - температура образца в моменты 0; 5; 10;…k мин. (x=5; 10; 15 и т.д. мин.); Δτ=300 с – шаг отсчета времени.
Характеристикой вяжущего, в данном случае гипса, является удельное тепловыделение q=Q/mг.
Вычисления удобно производить в табличной форме. По результатам вычислений строят график зависимости q=f(τ).
